立式大容量储水罐结构设计

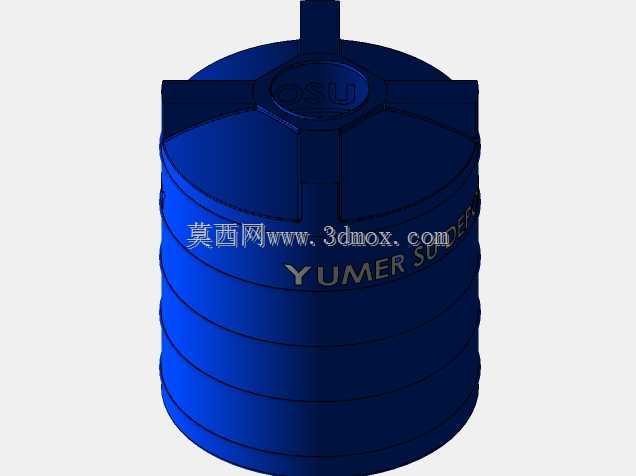

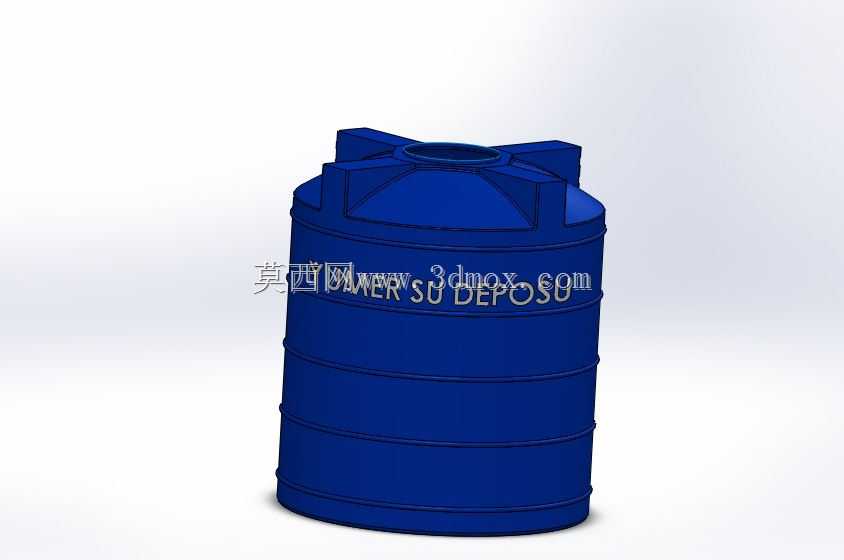

这款立式储水容器的设计，首先围绕户外露天储水的实际工况展开，日常多用于厂区临时供水储备、农业种植区域的灌溉蓄水、小型水处理环节的中间储液单元，也可作为民用建筑楼顶的二次供水储水设施，适配常温常压下的清水或低腐蚀性液体存储需求。从结构设计逻辑来看，整体采用圆柱形筒体作为主体，是因为圆柱形态在同等耗材用量下拥有更大的容积，同时筒体环向受力均匀，满载液体时侧壁应力分布平顺，不会出现矩形箱体常见的应力集中角点，长期满载使用也不容易出现侧壁鼓胀变形的问题。顶部的人孔采用凸起式翻边结构，既可以提升开孔位置的结构强度，也能配合密封盖实现良好的防雨防尘效果，避免露天放置时外界杂质进入罐内污染水体。顶部对称设置的四个凸台结构，是为吊装转运预留的受力点位，吊装时吊带可直接卡入凸台下方的限位槽，无需额外焊接吊耳，既降低了生产加工的工序复杂度，也能避免吊耳焊接位置长期受载出现开裂脱落的风险。筒体外侧设置的多道环形加强筋，沿着筒体高度方向等距分布，每道加强筋都向外凸起形成环形肋条，能够大幅提升筒体的环向刚度，即使罐内满载液体，侧壁也不会因为液压作用出现过度变形，同时加强筋也能在罐体堆叠运输时起到限位支撑的作用，减少运输过程中罐体之间的滑移磕碰。底部采用平底设计，安装时不需要额外制作复杂的支撑基座，只要放置在经过找平的硬化水泥地面即可稳定放置，平底与地面的接触面积大，满载时对地压强小，不会出现局部沉降导致罐体倾斜的问题。建模过程中，所有的转角位置都做了圆角过渡处理，没有尖锐的直角结构，一方面是为了适配滚塑成型的工艺要求，避免原料在模具转角处填充不实，另一方面也能减少应力集中，提升罐体整体的抗冲击性能，即使搬运过程中出现轻微磕碰，也不容易出现开裂破损。罐体顶部的进水口采用标准圆形接口，可适配常用的管道法兰或快接接头，方便对接进水管道，侧壁下部可根据使用需求预留出水接口位置，用户可根据实际安装场景自行开孔接驳出水管路，整体结构预留了充足的改造余量，能够适配不同场景的管路排布需求。从安装边界来看，这类立式储水罐的安装只需要预留出大于罐体直径的操作空间，顶部预留足够的开盖检修空间即可，不需要额外的固定连接件，放置到位后接驳管路就能投入使用，后期维护也只需要定期打开顶部人孔清理罐底沉积的杂质即可，维护成本极低。
