手动气动复合式快速夹紧工装结构

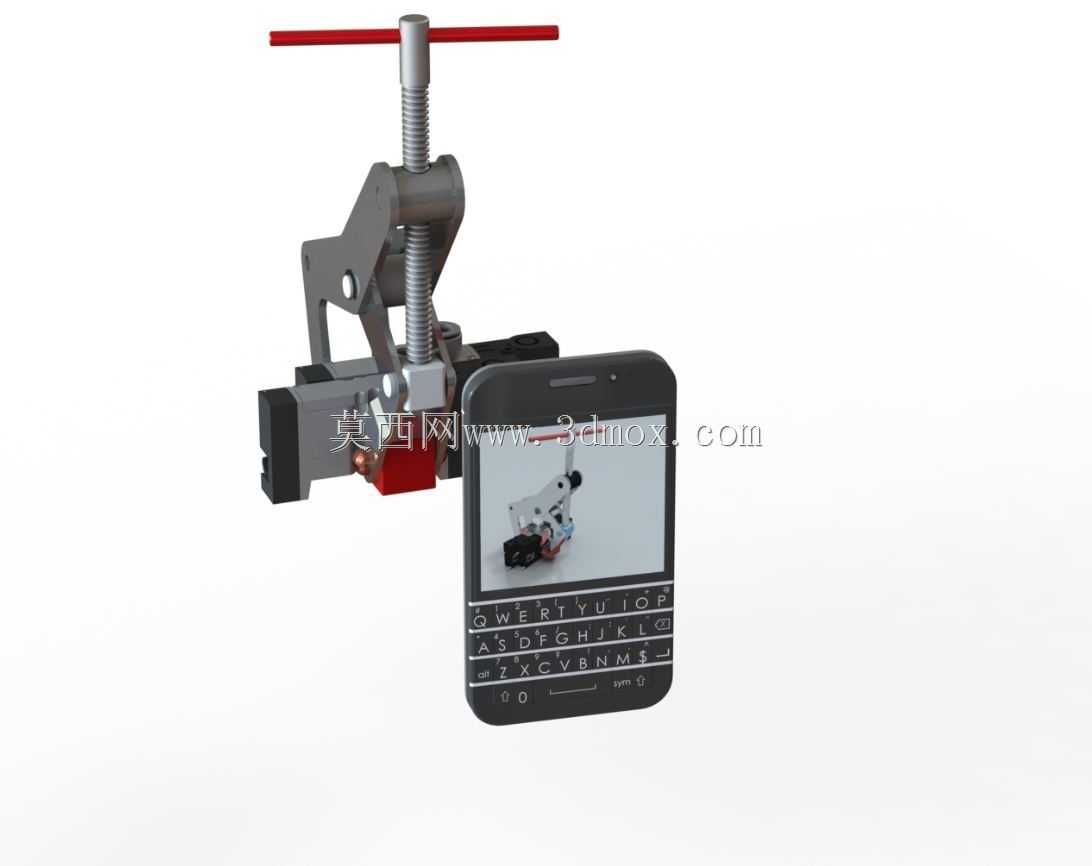

该夹紧结构主要面向小型工件的装夹作业场景，可广泛应用于五金零件加工工位、小型工件焊接定位台、电子产品组装夹具、实验室样件固定等场景，既可以在无气源的维修、试制场景下通过手动操作完成夹紧动作，也可以接入工厂压缩空气管路实现气动驱动的快速夹紧与松开，适配多品种小批量的柔性生产需求，解决传统手动夹钳操作效率低、纯气动夹钳依赖气源无法离线使用的痛点。

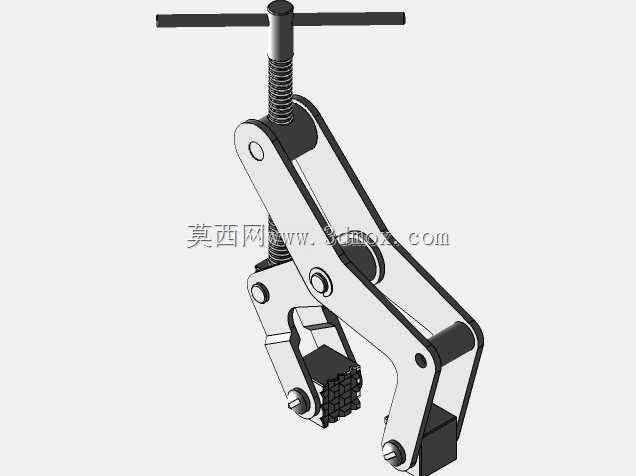

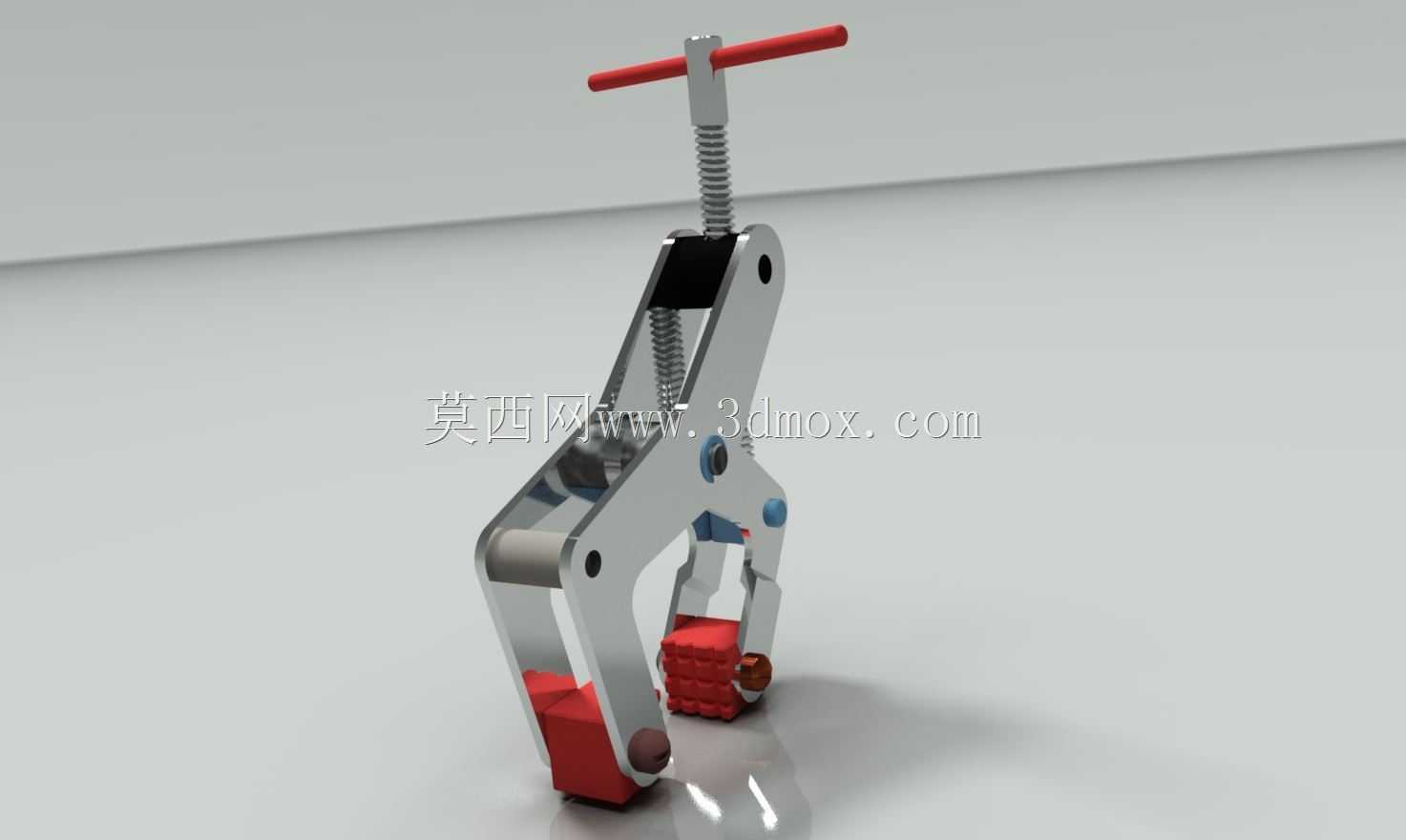

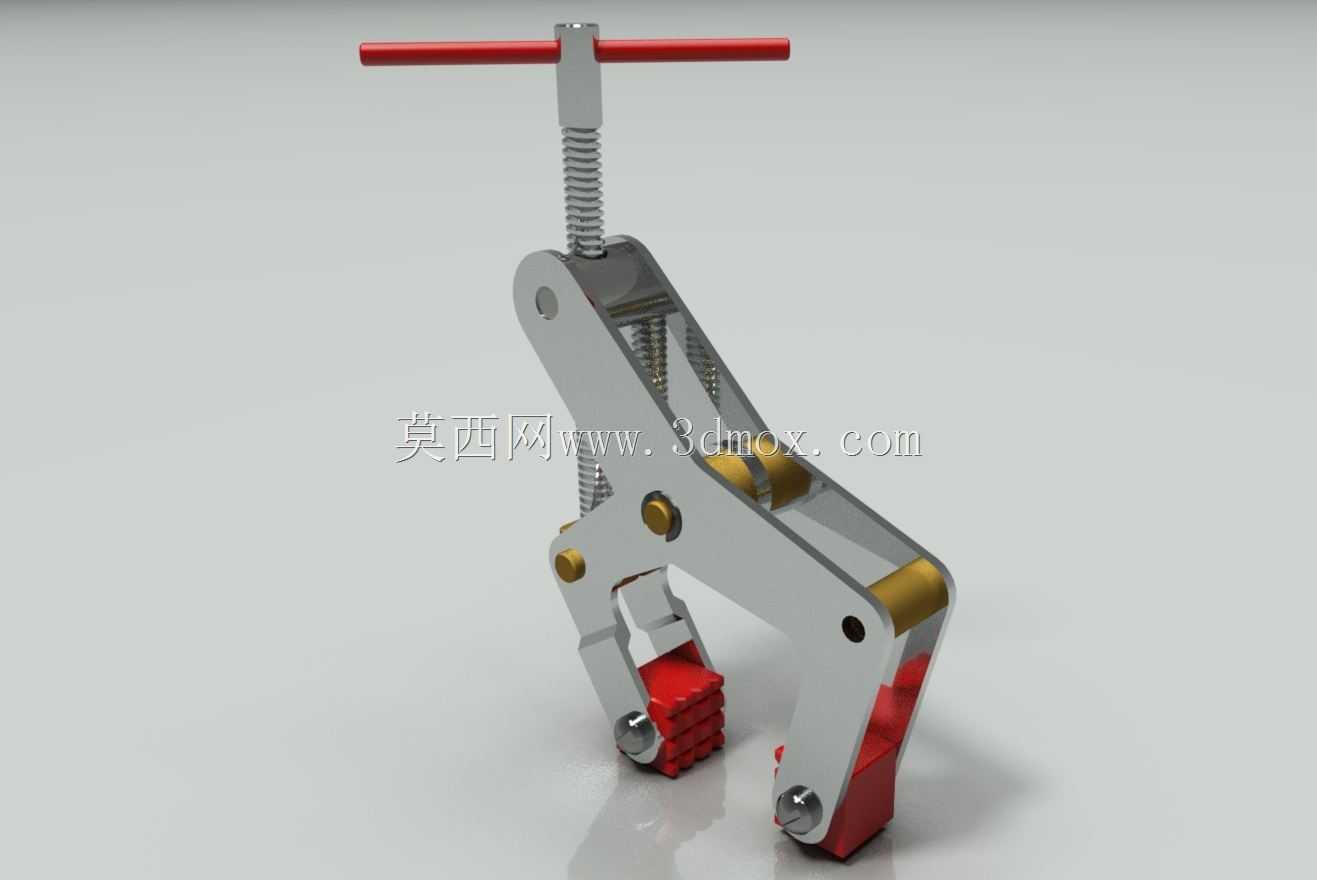

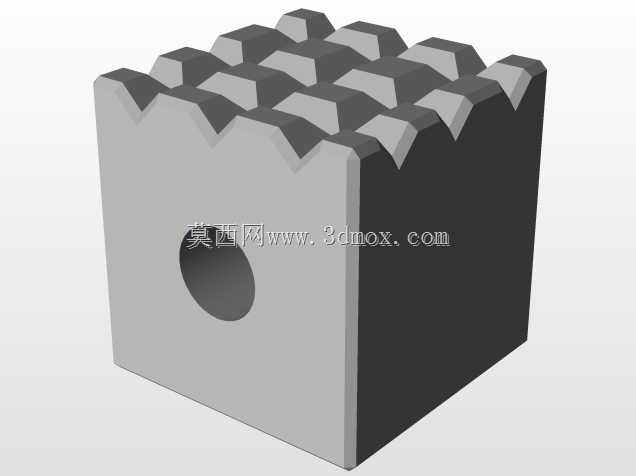

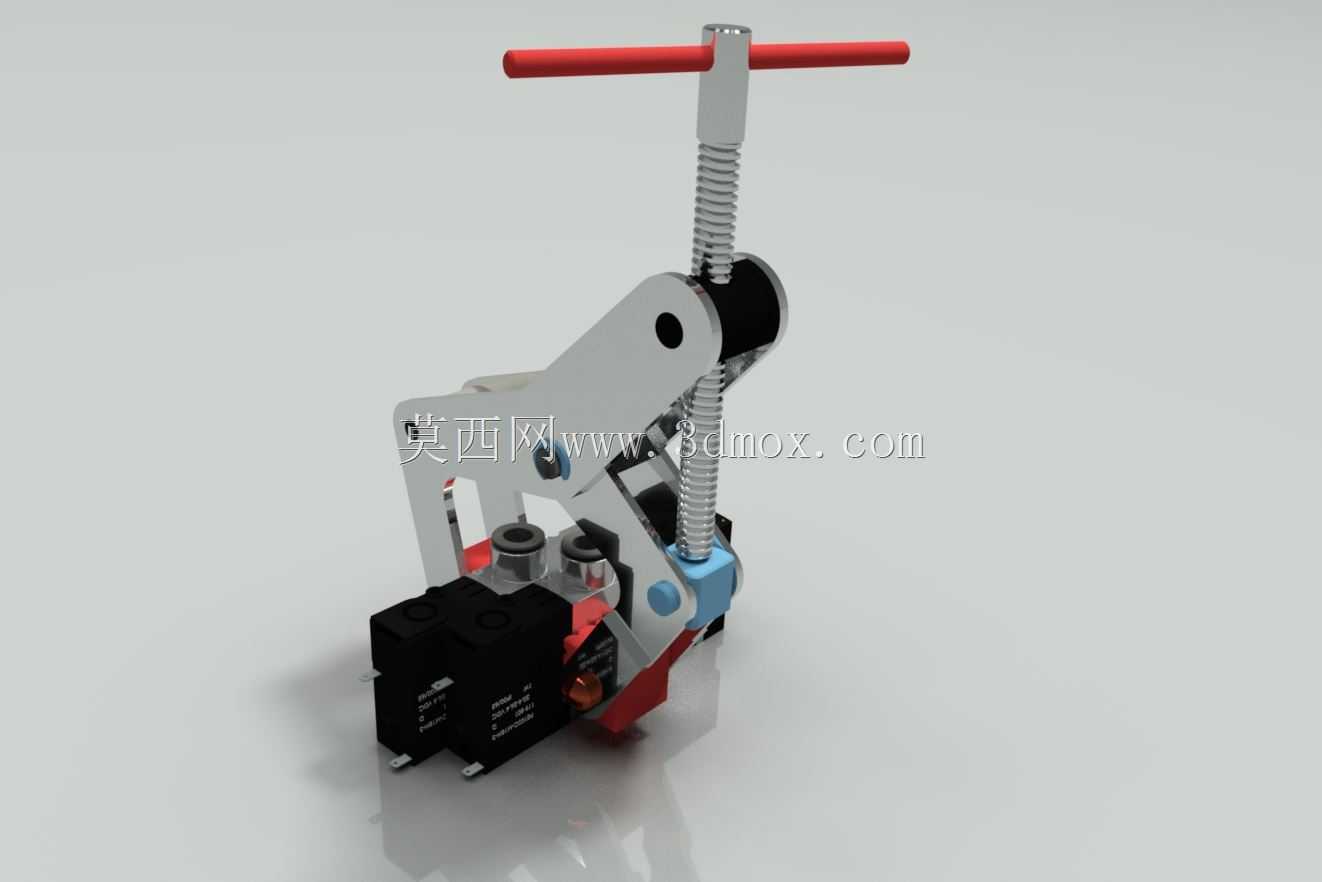

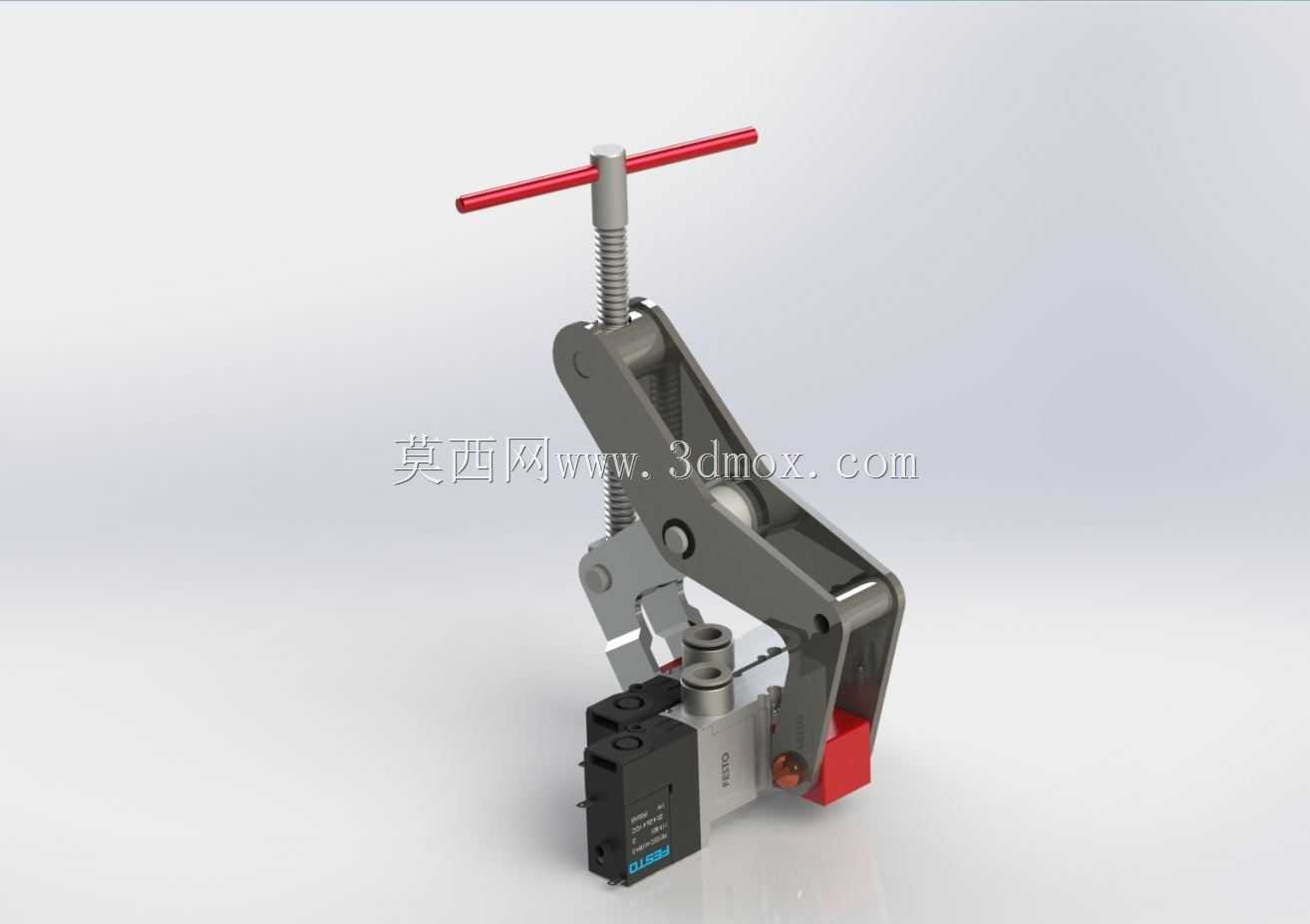

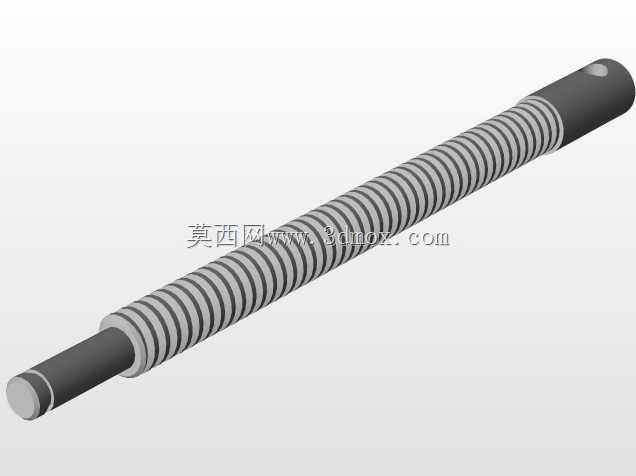

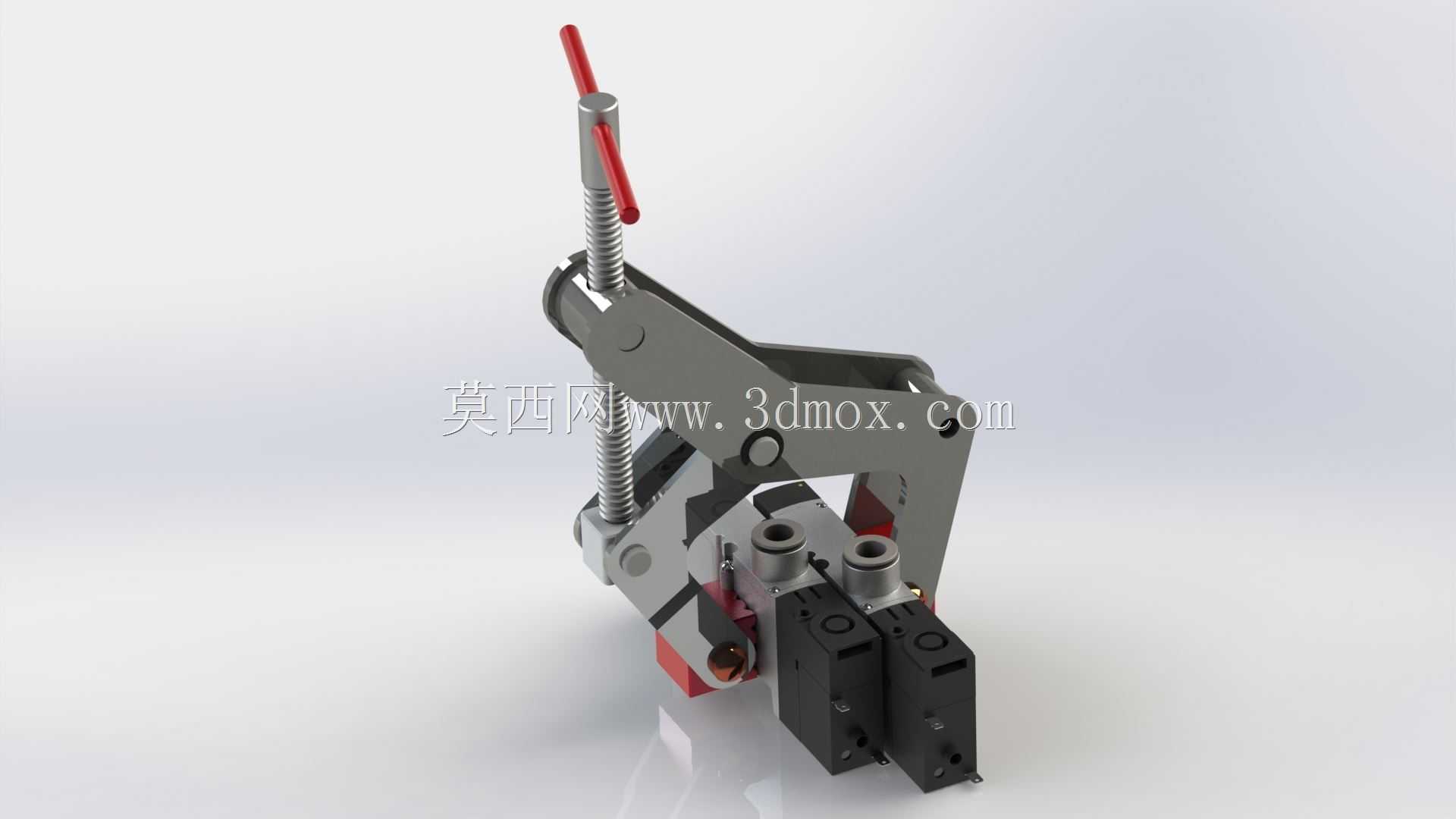

该结构整合了手动螺旋压紧与气动驱动两套动作逻辑，手动操作端采用T型加长手柄，配合梯形传动螺杆实现大行程的手动调节，可适配不同厚度的被夹工件，螺杆末端设置压头缓冲结构，避免刚性压紧刮伤工件表面；气动驱动部分集成了标准二位五通电磁阀，通过气路驱动夹钳本体的连杆机构实现快速开合，夹钳的钳口部分做了可更换式设计，可根据被夹工件的外形更换平口、V型口、软质胶垫等不同钳口配件，满足圆柱件、平板件、异形件的不同装夹需求。

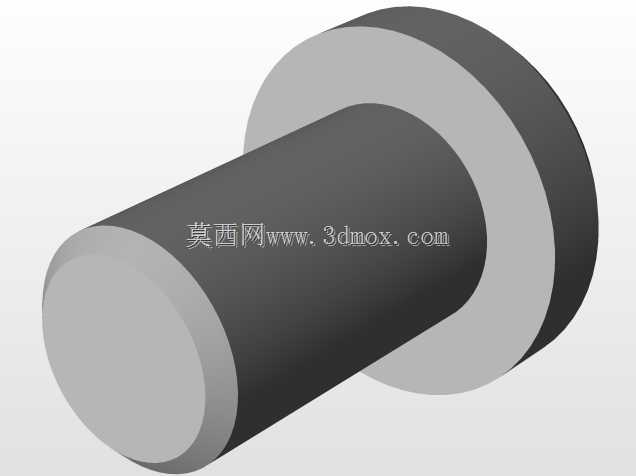

设计过程中优先考虑了操作的人机工程性，T型手柄的握持长度适配成年人手掌操作宽度，手动操作时的力臂经过优化，仅需较小的手部握力即可输出足够的夹紧力，避免长时间操作带来的手部疲劳；气动驱动的行程做了限位设计，防止气动动作行程过大造成工件过压变形，夹钳本体的铰接点均采用耐磨衬套结构，减少反复开合带来的铰接磨损，延长整体结构的使用寿命。

外形尺寸方面，该夹紧结构整体采用紧凑化布局，安装底座设置了标准的螺栓安装孔位，可直接固定在标准T型槽工作台、铝型材工装架或者专用焊接平台上，安装边界预留了电磁阀的接线与接气空间，侧面的气路接口采用标准快插接头规格，可直接对接工厂常用的6mm或8mm气管，无需额外转换接头；整体结构的重心靠近安装底座，夹紧作业时不会出现偏载晃动，手动操作时的手柄活动范围避开了钳口的夹紧区域，防止操作过程中夹手，兼顾了使用的安全性与便利性。

该结构的连杆机构经过受力优化，夹紧状态下具备自锁特性，即使气源突然断开或者手动操作后未额外锁止，夹钳也不会意外松开，保障装夹过程的可靠性，可承受一定的切削力、焊接应力等作业载荷，不会出现工件移位的情况。
