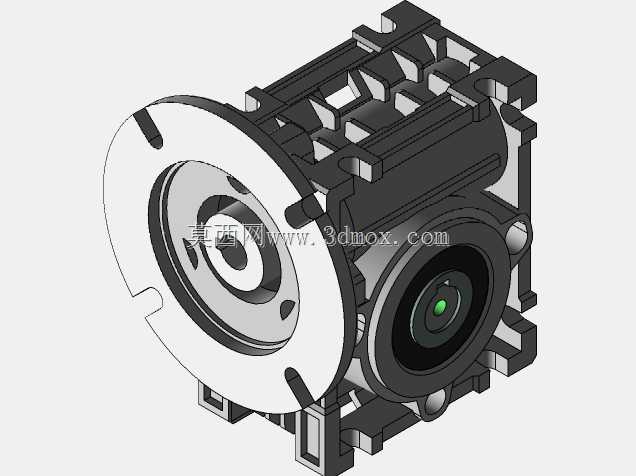

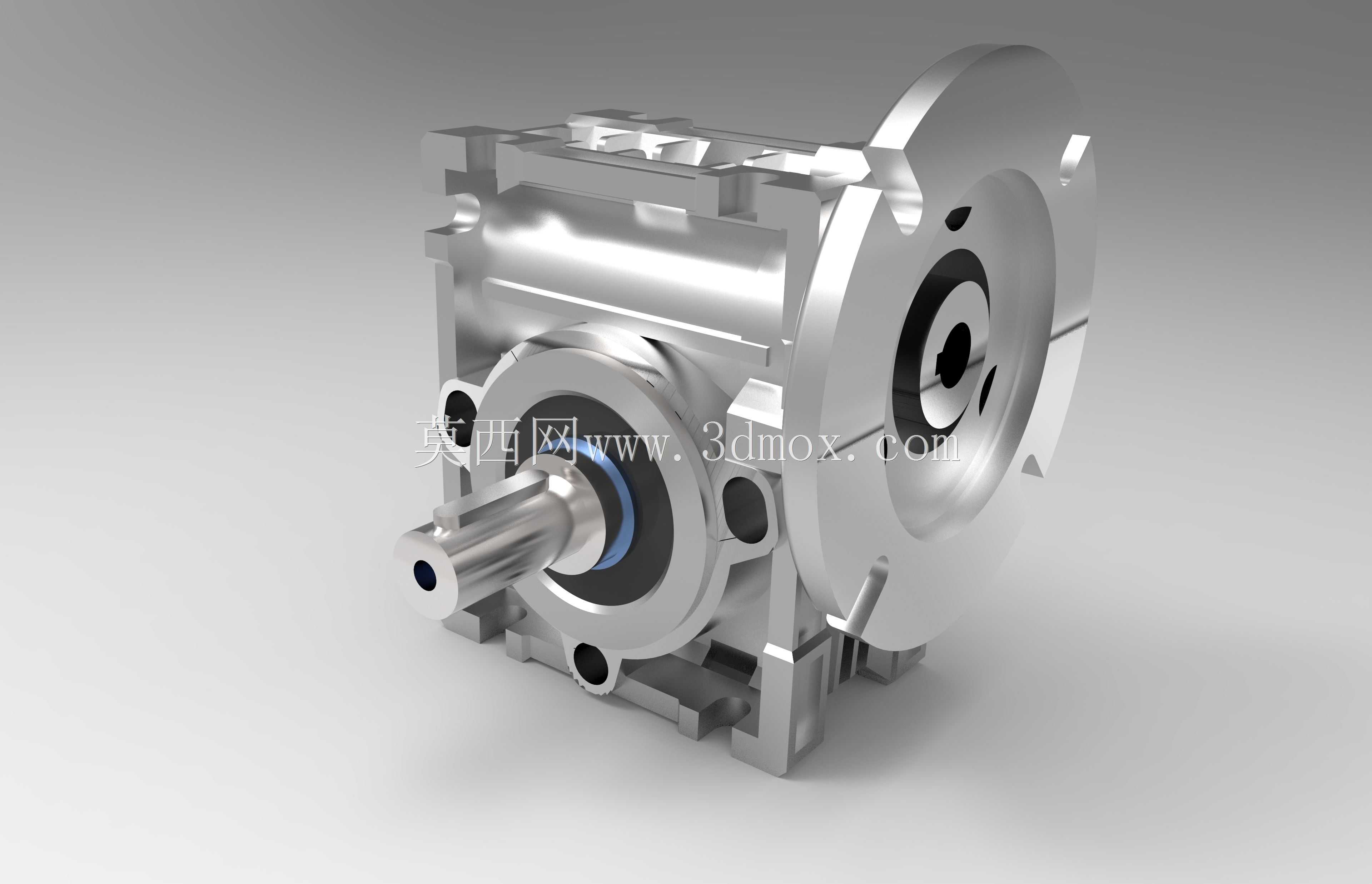

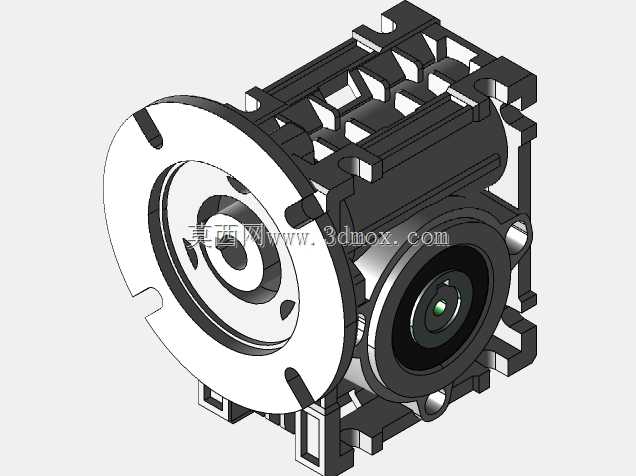

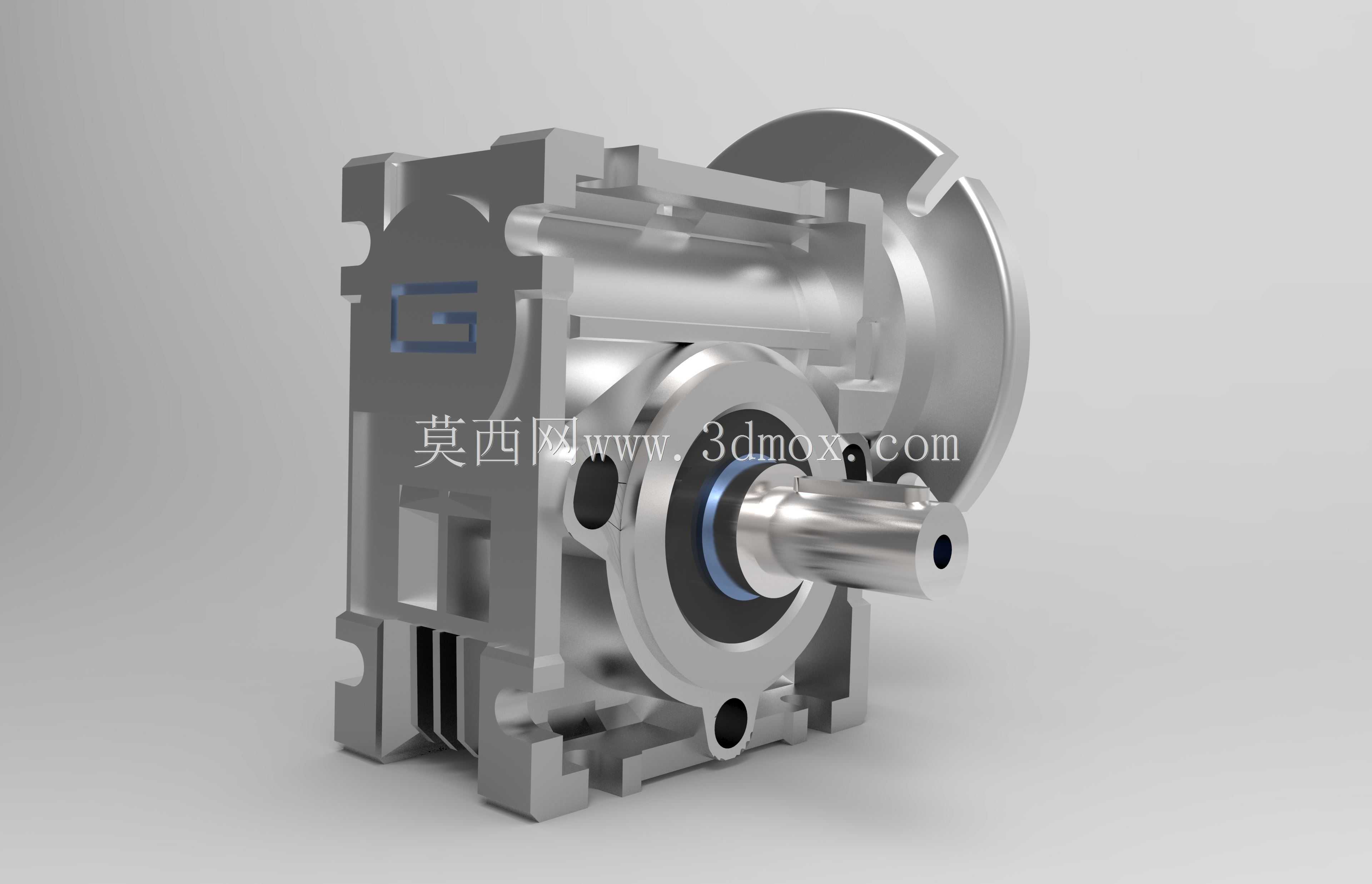

方形铝合金蜗轮蜗杆减速箱体结构

这款方形蜗轮箱是机械传动系统中常用的减速传动部件，主要应用在轻工生产线输送设备、食品包装机械、小型自动化输送工位、物流分拣传动机构以及小型农机配套传动场景中，核心作用是在原动机与工作执行端之间实现转速降低、扭矩放大的传动需求，同时可改变动力传输的轴向方向，适配交错轴之间的动力传递场景。从实际使用场景来看，这类方形蜗轮箱多适配小功率动力输入场景，常见的配套动力为伺服电机、小型异步电机，输出端可直接连接输送辊筒、链轮、同步带轮等执行元件，在低速重载的小型传动工位中能够稳定传递扭矩，同时依靠蜗轮蜗杆结构的自锁特性，在部分需要停机锁止的工位中可避免负载倒转，提升设备运行的安全性。在功能特性上，该蜗轮箱采用铝合金压铸成型的方形壳体，整体重量较轻，散热性能优于传统铸铁壳体，表面做了氧化处理后具备不错的防锈抗腐蚀能力，能够适应多粉尘、轻度潮湿的车间工作环境。箱体内部的蜗轮蜗杆副采用渐开线齿形设计，啮合重合度高，传动过程中振动小、噪音低，传动效率可满足常规小型传动工位的需求，输入法兰采用标准圆形接口设计，可适配多款主流规格的电机安装，无需额外制作转接法兰，降低现场安装的适配成本。从设计思路来看，这款方形蜗轮箱在结构设计时优先考虑了安装的通用性与维护便捷性，箱体的四个安装面都预留了标准安装孔位，支持卧式、立式、侧装等多种安装姿态，能够适配不同设备的安装空间限制；箱体侧面预留了油位观察与注油孔位，日常维护时可快速检查润滑油状态、补充润滑油脂，无需拆解箱体即可完成基础保养。输出轴采用标准圆柱轴伸设计，带键槽结构，可快速与配套传动件完成周向固定，轴端的密封结构采用双唇口油封，可有效避免箱体内部润滑油渗漏，同时阻挡外部粉尘进入箱体内部，延长内部传动件的使用寿命。在外形尺寸与安装边界上，这款方形蜗轮箱的整体轮廓方正，没有外凸的异形结构，安装时所需的预留空间更小，输入轴与输出轴呈90度交错布置，轴伸长度、安装孔的孔距都遵循通用行业安装尺寸标准，可直接替换同规格的同类蜗轮箱产品，无需对现有设备的安装机架做二次改造，大幅降低设备维护更换的成本与周期。箱体的壁厚经过强度校核，在额定扭矩负载下不会出现壳体变形问题，连接部位的加强筋结构提升了箱体整体刚性，在频繁正反转的传动工况下也能保持结构稳定，保证传动精度不会因为壳体形变出现衰减。
