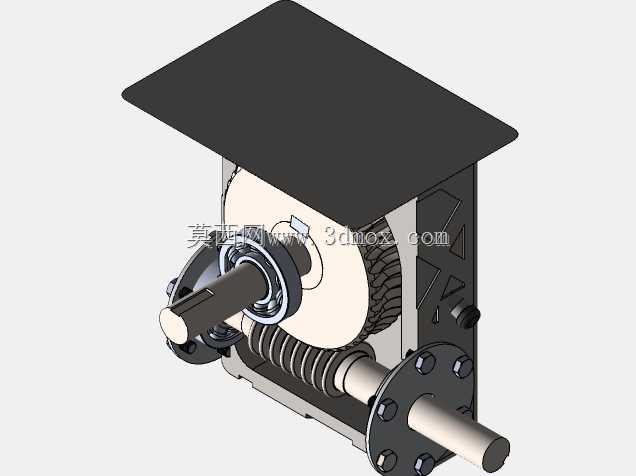

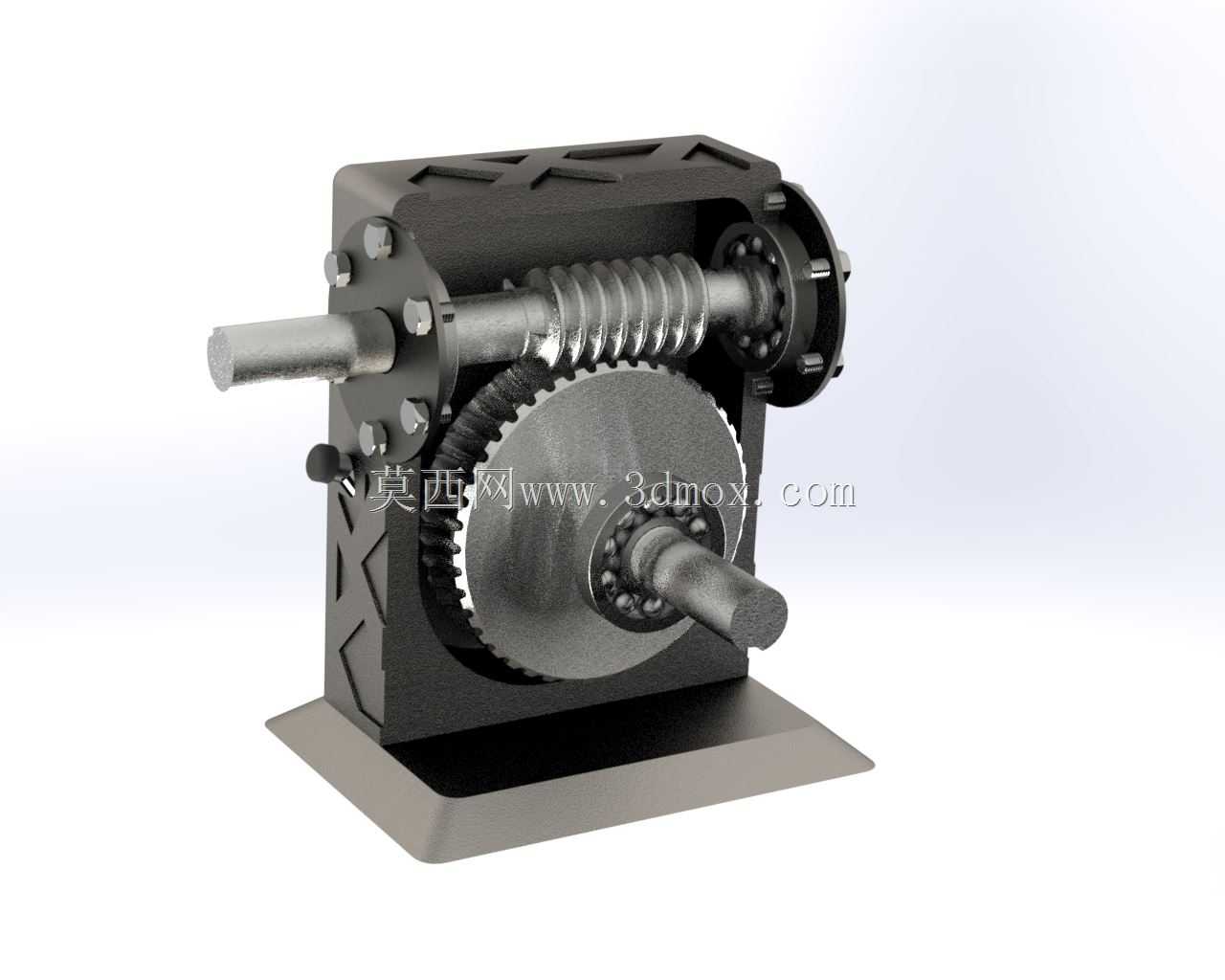

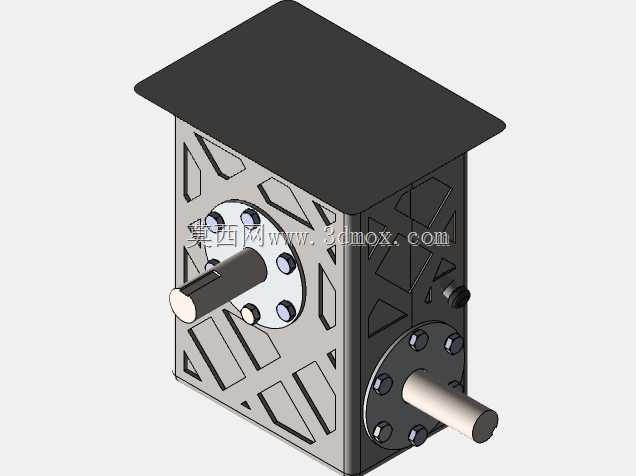

单级蜗杆蜗轮传动减速装置结构设计

这款蜗杆减速装置是机械传动系统中实现大传动比减速、扭矩放大的核心部件，广泛应用于输送设备、食品包装机械、小型自动化生产线、起重辅助机构、智能家居传动模组等对传动平稳性有较高要求的场景中，能够在输入轴高转速运转的工况下，通过蜗杆与蜗轮的啮合传动，将动力以较低的输出转速、更高的输出扭矩传递给下游执行端，适配多数需要低转速大扭矩动力输出的中轻载传动场景。从实际用途来看，该装置可以直接匹配常规驱动电机的输出端，弥补电机本身输出转速过高、扭矩不足的问题，同时依靠蜗杆蜗轮结构自身的自锁特性，在部分无额外制动结构的场景下，能够避免负载端反向带动输入端转动，提升设备运行的安全性，尤其适合倾斜输送、升降类机构的动力传递需求，防止停机后负载倒转引发的安全隐患。在功能特性上，该结构采用单级蜗杆蜗轮传动布局，啮合过程中齿面为连续线接触，相比齿轮传动拥有更高的承载能力，同时啮合冲击小、运行噪音低，传动过程更加平稳；箱体采用一体式铸铁结构设计，底部带有平整的安装底座，能够为内部传动构件提供稳定的支撑与防护，同时预留充足的内腔空间存储润滑油脂，保障啮合齿面、支撑轴承在长期运转过程中得到充分润滑，降低构件磨损速率，延长设备整体使用寿命。从设计思路来看，该装置优先考虑了装配与维护的便捷性，箱体侧面采用分体式端盖结构，方便轴承、蜗杆蜗轮组件的装入与后期检修；输入轴与输出轴采用垂直交错的布局形式，能够适配动力输入与输出方向垂直的安装场景，减少传动系统中额外的换向构件，简化整体传动链的结构设计；轴端均伸出箱体外部并预留标准轴径与键槽，能够直接通过联轴器、带轮等标准连接件与动力端、负载端进行对接，降低现场安装的适配难度。在外形尺寸与安装边界上，该装置整体结构紧凑，底座安装孔位按照通用安装标准进行布局，输入轴与输出轴的伸出长度、轴径尺寸均匹配常规配套件的安装尺寸，安装时只需保障底座固定平面的平面度，对齐输入输出轴的同轴度即可完成装配，不需要额外定制复杂的连接构件，能够快速集成到各类设备的传动系统中，有效缩短设备的设计与装配周期。
