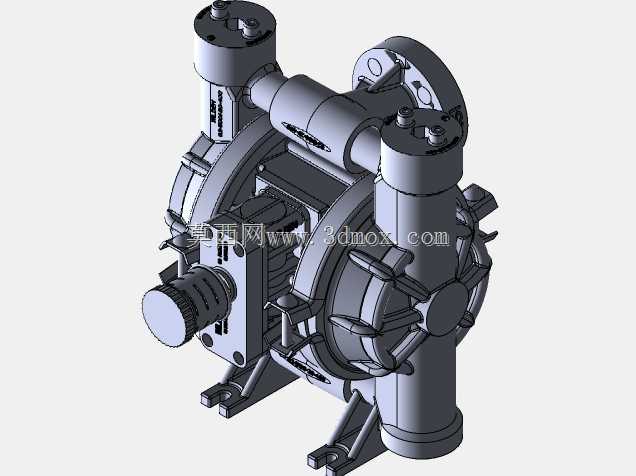

威尔登气动双隔膜泵结构设计

这款威尔登隔膜泵属于气动容积式输送泵，在工业生产场景中覆盖多类流体输送需求，常见于化工行业输送腐蚀性酸碱介质、涂装车间循环输送涂料与溶剂、食品加工环节输送粘稠酱料与颗粒状物料、污水处理环节提升含杂质废液，也可在易燃易爆工况下替代电动泵完成安全输送作业，无需电力驱动即可在无电源的野外作业场景、防爆要求严苛的化工库区稳定运行。设备依靠压缩空气作为动力源，通过配气机构交替向两侧气室供气，推动隔膜往复形变，改变腔室容积完成介质的吸入与排出，工作过程中不会产生电火花，具备极强的工况适配性，可输送含固体颗粒的高粘度介质，输送过程中对介质剪切力极低，不会破坏易敏物料的性状，同时具备自吸能力，无需灌泵即可启动，空转运行也不会造成泵体损坏，大幅降低了现场运维的操作门槛。设计过程中充分考虑了工业现场的安装与使用需求，整体采用对称式结构布局，进出液口采用法兰连接形式，可根据现场管路走向调整安装方位，底部设置带安装孔的支撑脚架，可直接通过螺栓固定在设备机架、地面基座或者移动小车上，安装边界紧凑，无需预留过大的操作空间。泵体主体采用金属材质打造，两侧隔膜腔做了加强筋结构设计，既提升了腔体承压能力，也能在输送高压介质时减少腔体形变，延长隔膜使用寿命；顶部的配气阀组采用集成式设计，减少了外接管路的泄漏点，气路换向结构做了耐磨处理，可长时间高频往复工作不卡滞；进出液口的流道做了圆弧过渡处理，减少介质流动阻力，避免颗粒介质在流道拐角处堆积堵塞。外形尺寸适配多数工业管路的安装间距，两侧突出的气室端盖预留了足够的拆装空间，后期更换隔膜、密封件等易损件时无需将整泵从管路上拆下，仅需拆开端盖即可完成维护操作，大幅缩短了设备停机维护的时间。泵体的进出口通径匹配常规工业流体管路的通用规格，可直接与现有管路对接，无需额外制作转换接头，支撑脚的安装孔位符合行业通用安装尺寸，替换同规格旧泵时可直接沿用原有安装基座，降低现场改造的成本与工作量。
