漏斗式螺杆输送给料设备结构设计

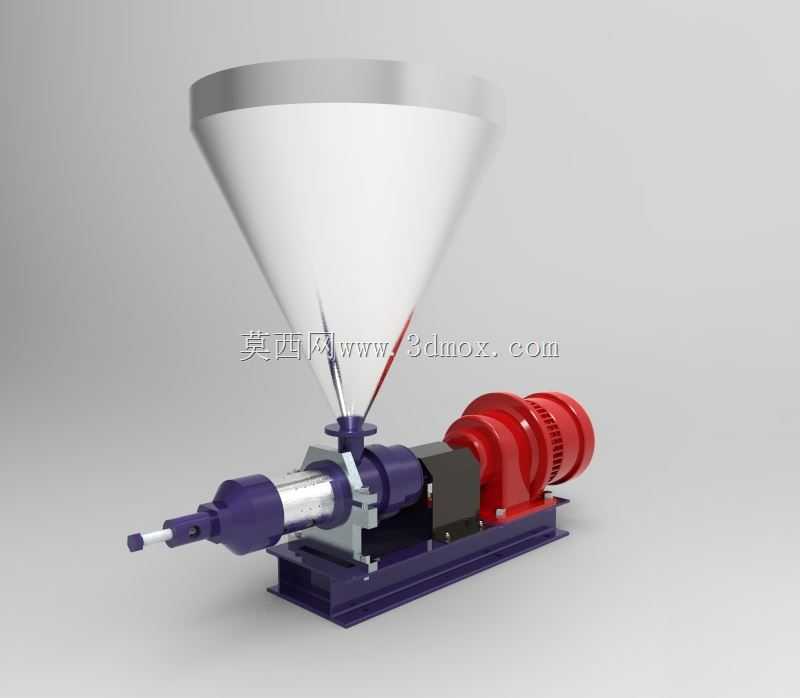

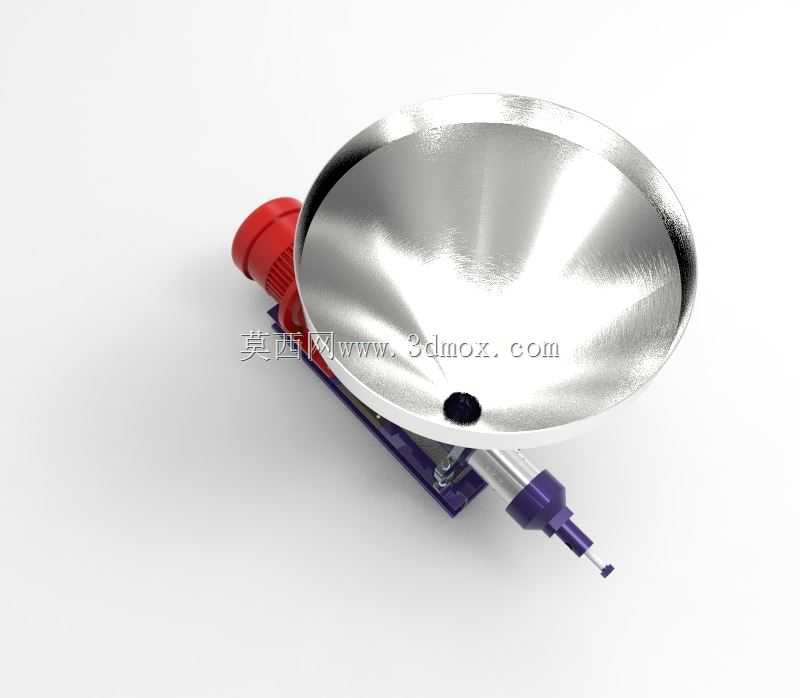

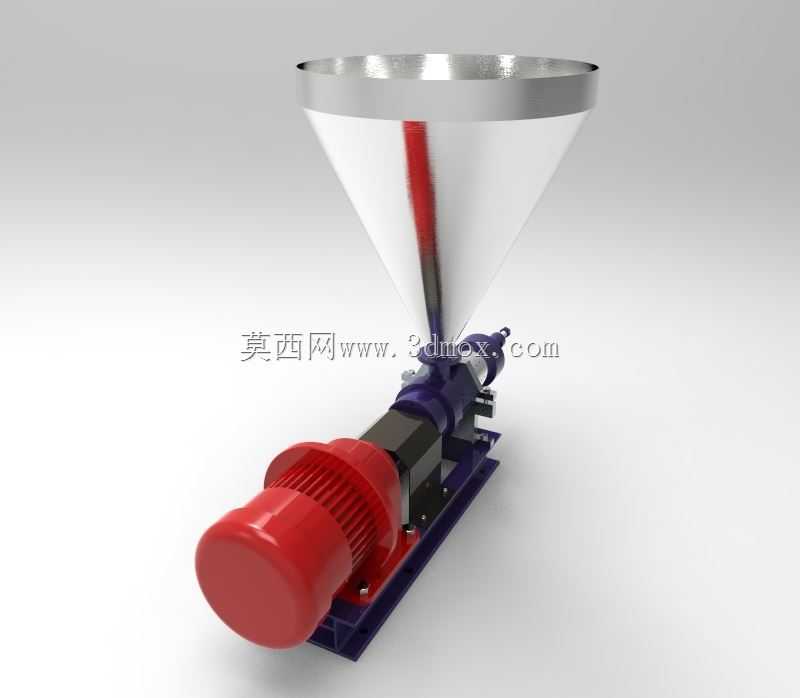

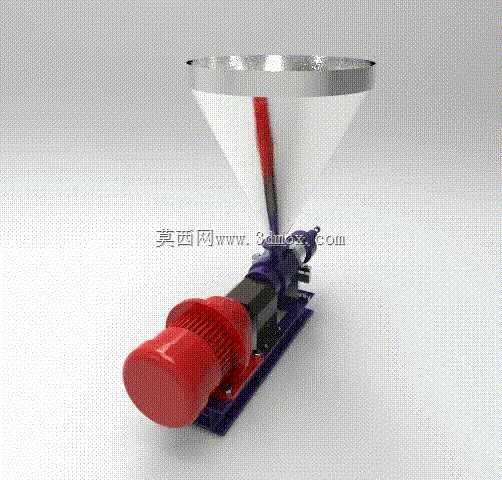

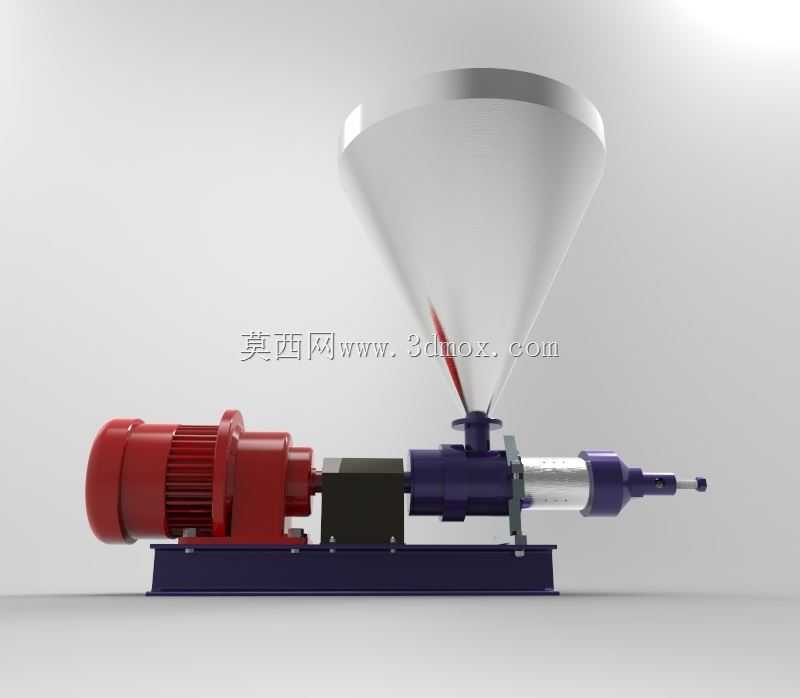

该设备主要面向食品加工、农牧生产、精细化工等行业的粘稠膏体、含颗粒半固体物料的定量输送场景，可完成黄油、乳酪、混合膏状原料的稳定给料作业，适配生产线连续供料、工位精准投料的生产需求，能够解决高粘度物料易架桥、输送流量不稳定、投料精度差的常见生产痛点，可直接对接灌装、混合、成型等下游工序的进料端口，减少人工投料的物料浪费与卫生风险。设备整体采用卧式安装布局，上方设置大锥角敞口料斗，锥面倾斜角度经过反复校核，能够保证粘稠物料依靠自重顺利下滑至输送腔，避免物料在斗壁粘附残留；料斗下方衔接螺杆输送总成，输送螺杆采用变螺距设计，进料段螺距更大以容纳更多下落物料，出料段螺距收窄形成稳定的挤压推力，保证输出物料的流量均匀连续，不会出现断料、脉冲式出料的问题。驱动端采用卧式减速动力单元直连输送主轴，动力传递路径短、传动效率高，减速单元可将动力输出转速调整至适配粘稠物料输送的区间，避免转速过高造成物料剪切变性、转速过低导致输送效率不足的问题；主轴与料斗衔接位置设置专用密封结构，可阻挡膏状物料渗入轴承腔与动力单元，延长设备维护周期。整机底座采用一体化铸造式安装平台，所有功能部件均固定在同一基准面上，能够保证各部件的同轴度公差，减少设备运行过程中的振动偏移；安装时仅需将底座固定在生产线预设的钢架平台上，对接好进料与出料管路即可完成部署，不需要额外搭建复杂的支撑结构。设备的出料端采用快接式接口设计，可根据下游工序的管径需求快速更换不同规格的出料接头，适配不同产能的生产线对接要求；料斗侧壁可根据使用需求加装搅拌破拱组件，针对流动性极差的物料，可通过低速搅拌破坏料斗内的物料架桥，保证物料持续下落进入输送腔。整体结构紧凑，占地面积小，所有与物料接触的部件均采用圆弧过渡设计，无清洁死角，方便生产完成后的冲洗消毒作业，完全符合食品、日化类产品的生产卫生规范要求。
