双联液压齿轮泵三维结构设计

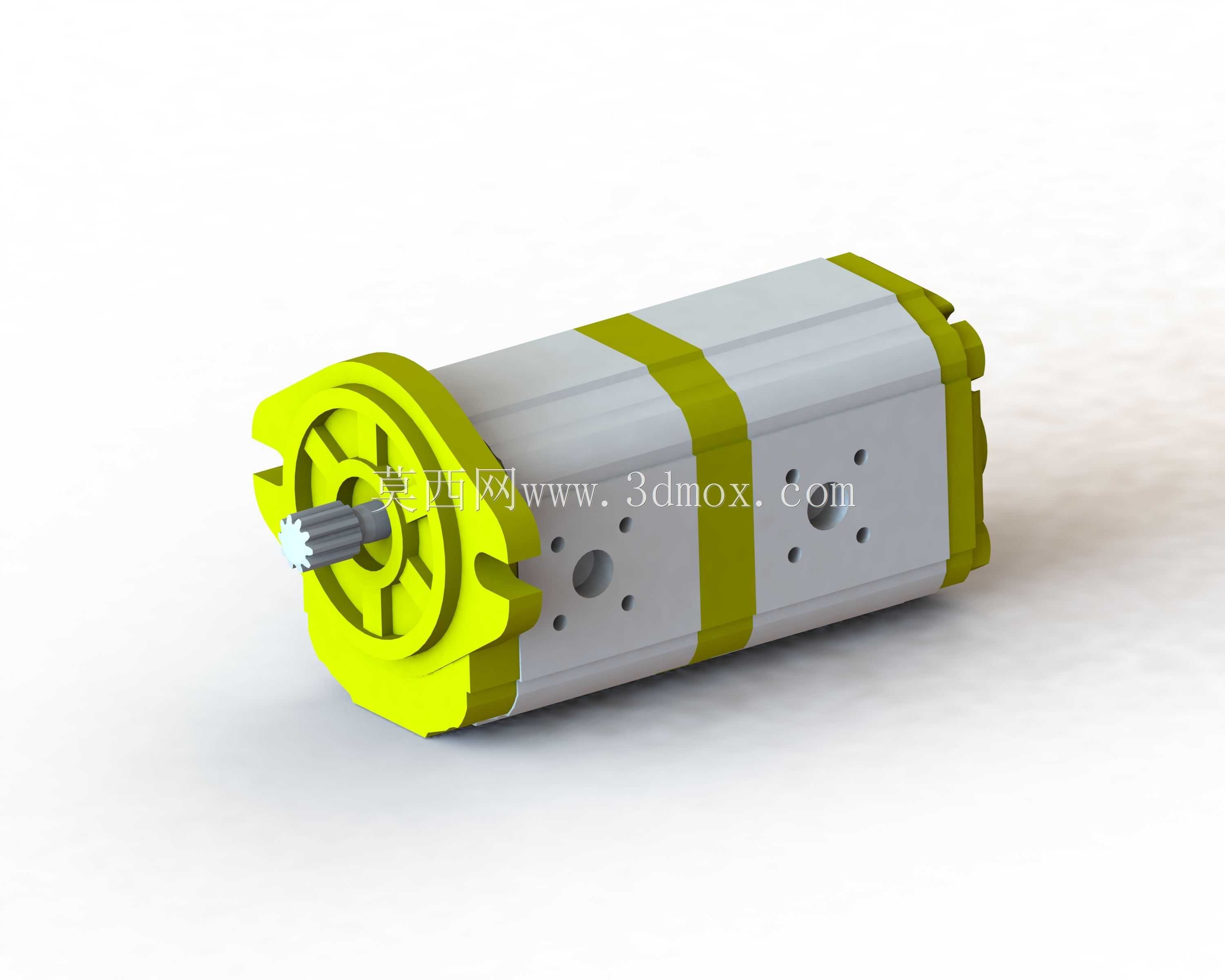

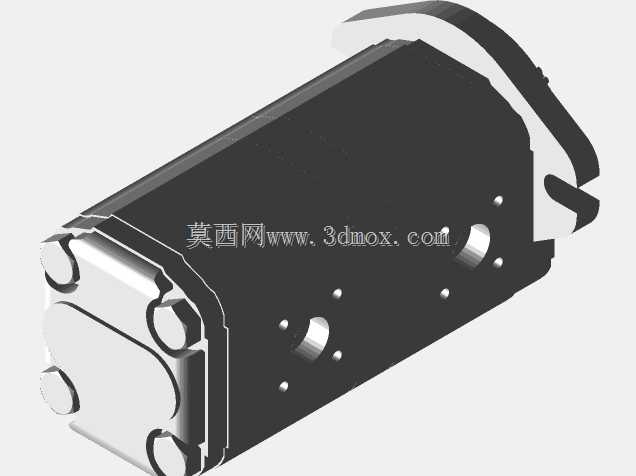

这款双联液压齿轮泵是液压传动系统中的核心动力转换元件，主要应用在工程机械、农业装备、重型运输车辆以及工业液压站的油压供给场景中，能够为液压执行元件提供稳定的压力油输出，适配需要多回路独立供油、不同工作压力等级匹配的液压系统工况。在实际作业场景里，这类双联齿轮泵可以通过同一根输入轴驱动两组独立的齿轮泵腔，分别为系统中的不同动作回路供油，比如在装载机上可同时为动臂举升回路、转向回路提供独立压力油源，避免单泵供油时的动作干涉问题，也能在小型液压设备中替代两个独立安装的单联齿轮泵，大幅缩减动力单元的安装占用空间。从功能特性来看，这款齿轮泵采用外啮合齿轮的工作原理，通过齿轮啮合过程中形成的密闭容积变化完成吸油与压油动作，输出油压稳定，流量脉动小，对于油液中的微小杂质耐受度优于叶片泵与柱塞泵，适合在户外作业、工况相对复杂的设备上使用，双联结构的设计可以实现两组泵腔不同排量的搭配，满足系统中高低压回路的差异化流量需求，减少不必要的功率损耗，提升整套液压系统的能源利用效率。在设计思路上，这款模型还原了产品的实际结构逻辑：前端的花键输入轴用于对接发动机或电机的动力输出端，轴端设置有密封结构防止压力油泄漏，泵体采用三段式叠装结构，两组独立的齿轮腔之间设置有隔板与密封件，避免两个泵腔之间的油液串腔，进出油口采用法兰式安装接口，能够适配不同通径的液压管路连接，泵体侧面的工艺孔用于加工齿轮腔时的定位，后期通过螺塞封堵保证腔体密闭性。从安装边界来看，这款齿轮泵采用前端法兰安装的固定方式，输入轴的伸出长度、花键参数都符合行业通用的安装匹配标准，泵体整体的径向尺寸、进出油口的中心距都经过适配性设计，能够直接替换同规格的常规双联齿轮泵，不需要对设备的安装支架、管路布局做额外调整，安装时只需保证输入轴与动力输出轴的同轴度在允许公差范围内，避免偏载造成的轴封磨损与轴承损坏，就能保证泵体长期稳定运行。
