焊接结构离心压缩机外壳结构设计

该离心压缩机外壳作为压缩机组的核心承压承载部件，主要应用于石油炼化、天然气输送、工业空分、大型制冷系统等需要对气体进行升压输送的工业场景中，是整台压缩机组容纳转子组件、形成密闭气体流道、承受内部介质压力与外部载荷的核心结构件。在实际设备运行过程中，外壳需要为内部叶轮、扩压器、密封组件提供稳定的安装定位基准，同时构建从进气口到排气口的完整密闭流道，引导气体在叶轮做功后沿设计流道完成动能到压力能的转换，还要隔绝内部高压介质与外部环境，避免介质泄漏，同时承受气体压力脉动、设备运行振动、管路传递载荷等复杂受力，保障机组长期稳定运行。

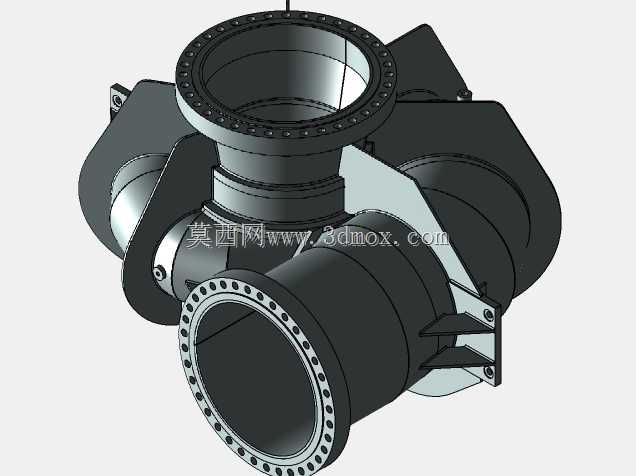

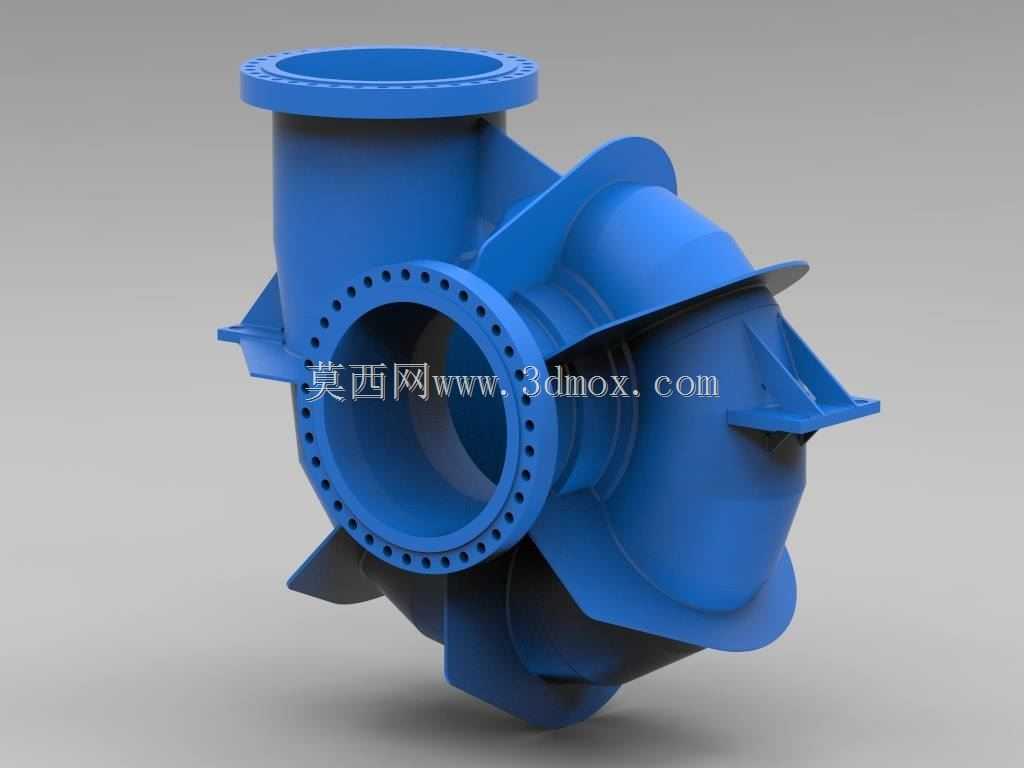

该外壳采用焊接式实心结构设计，区别于传统铸造壳体，焊接结构可以根据不同部位的受力需求灵活调整板材厚度，在承压要求高的法兰连接区域、流道转折区域做局部加厚处理，在非主要受力区域合理控制壁厚，在保证结构强度的同时有效控制整体重量，降低设备生产制造成本与安装运输难度。外壳整体设置两处法兰连接接口，一处为轴向布置的大口径进气法兰，法兰端面均匀布置螺栓连接孔，用于和上游进气管道实现密封对接，另一处为径向向上布置的排气法兰，匹配压缩后高压气体的排出流向，两处法兰的螺栓孔位置、端面平面度、密封面尺寸都严格匹配通用工业管道连接标准，能够直接适配对应通径的工业管路，无需额外制作转接结构。

设计过程中重点强化了壳体边缘的结构强度，在流道的曲面转折处、壳体拼接焊缝位置、法兰与筒体连接位置都设置了加强筋结构，分散局部应力集中，避免设备在长期承压、振动工况下出现焊缝开裂、结构变形等问题。外壳内部流道采用顺滑曲面过渡设计，尽可能减少流道内的气流死角与局部阻力，降低气体在壳体内流动过程中的压力损失，提升压缩机整体运行效率。从安装边界来看，外壳的外部轮廓充分考虑了现场安装的操作空间，法兰螺栓预留位置能够满足常规扳手的操作空间需求，壳体外部的加强结构同时可作为安装吊点的受力位置，方便设备生产组装与现场检修时的吊装作业，壳体的整体尺寸匹配对应功率等级离心压缩机的转子安装空间，能够容纳多级叶轮组件与密封结构，同时预留了密封组件、轴承座的安装定位面，保证内部组件装配后同轴度符合设计要求，减少运行过程中的振动与磨损。
