带冗余测试结构的压缩空气站成套装置

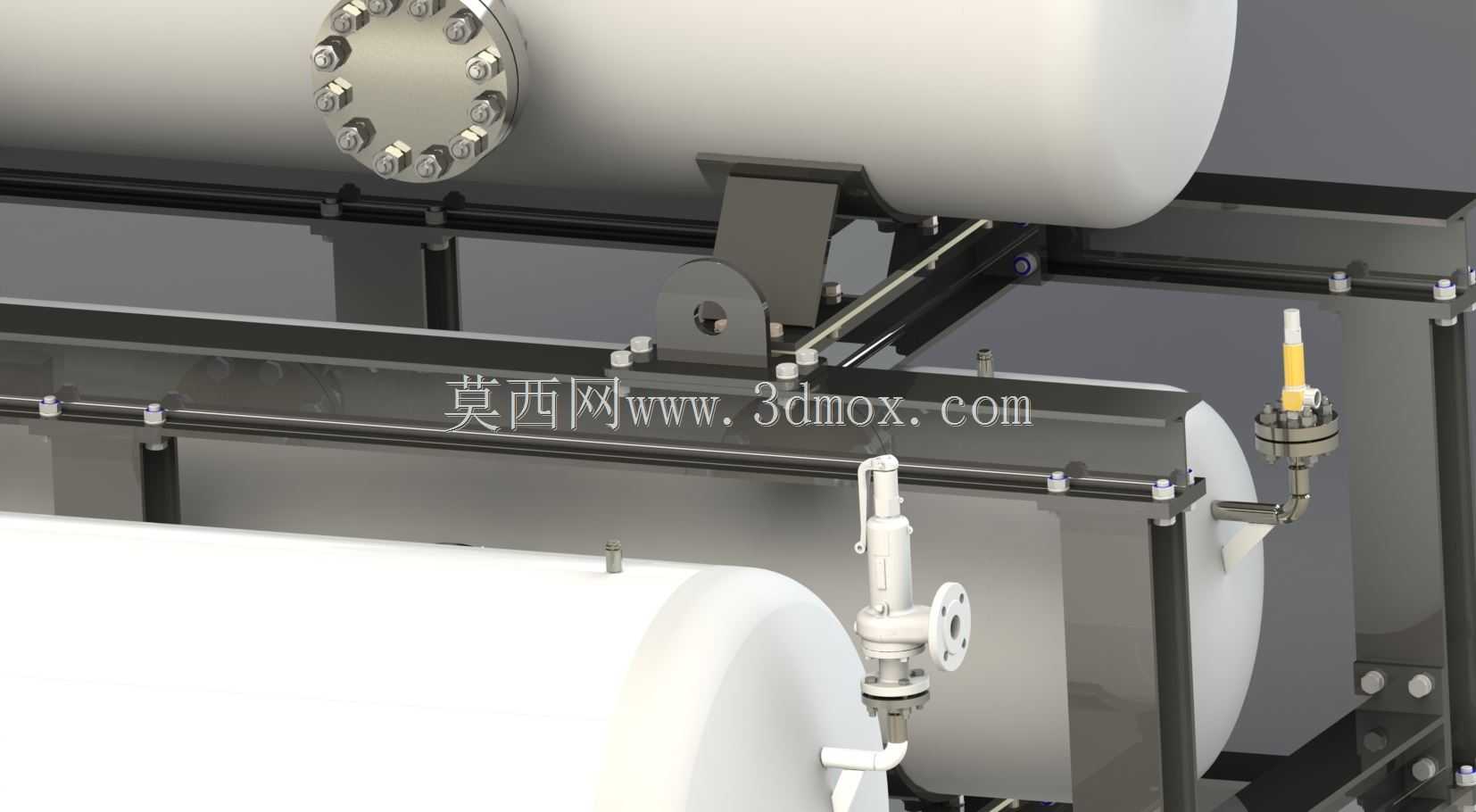

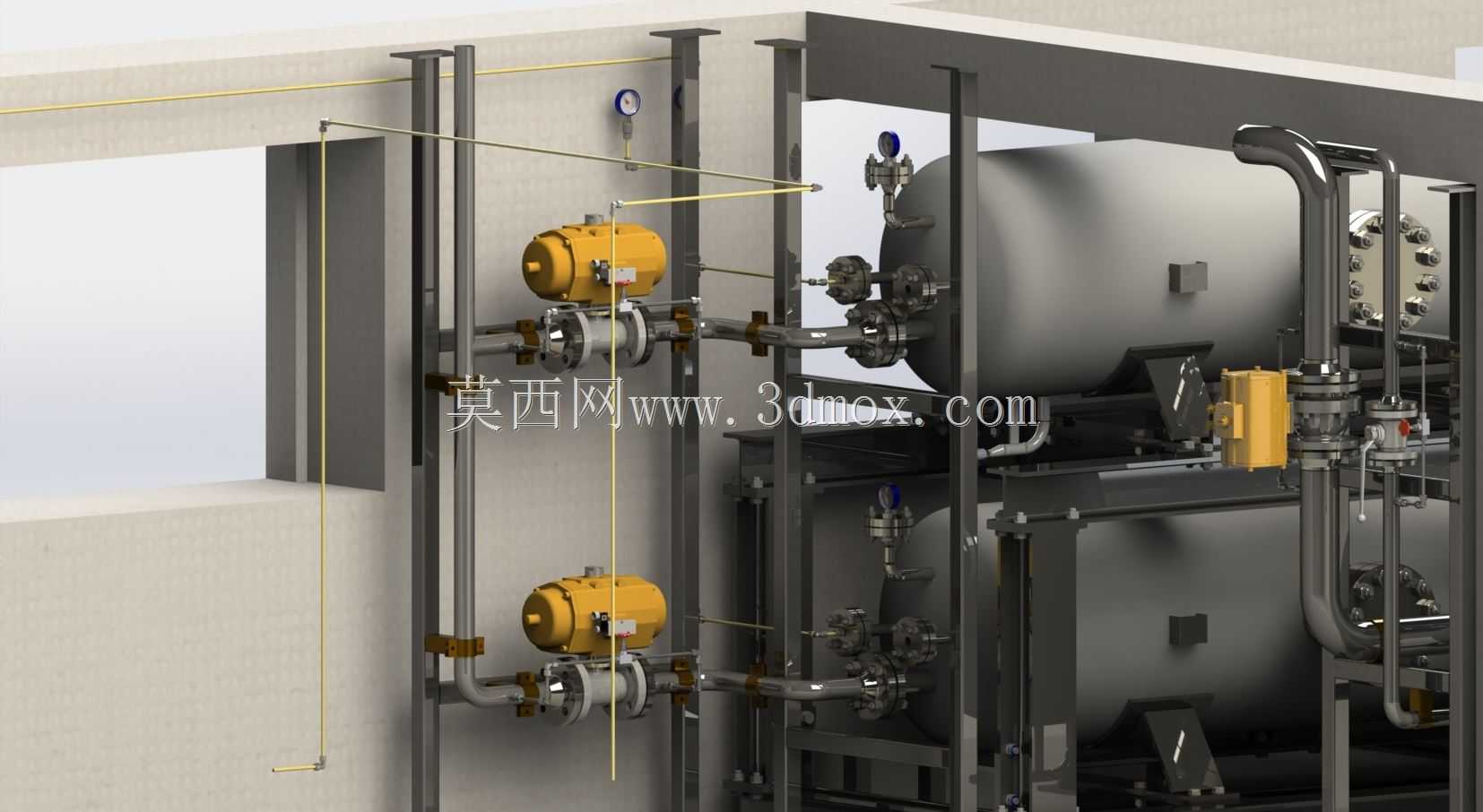

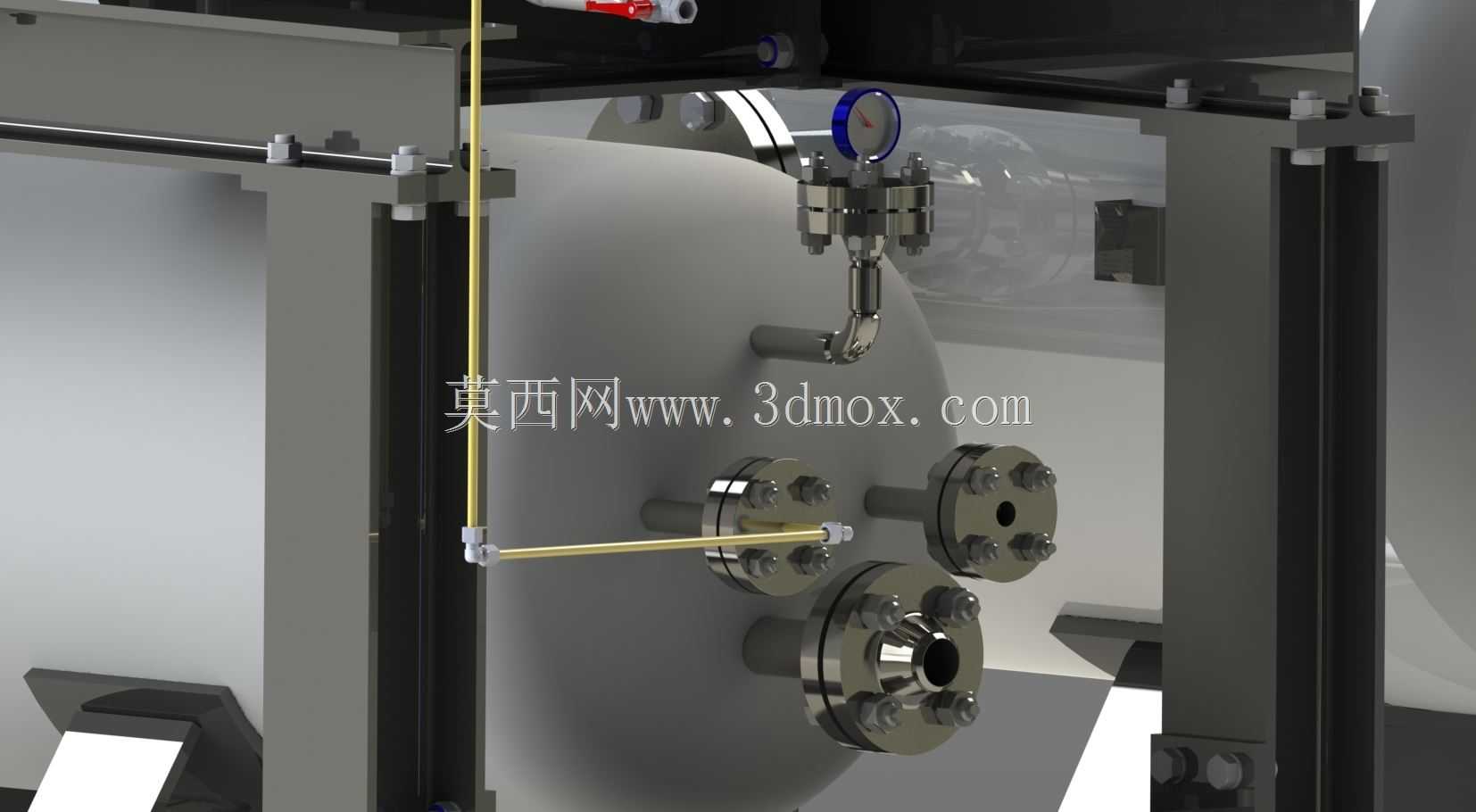

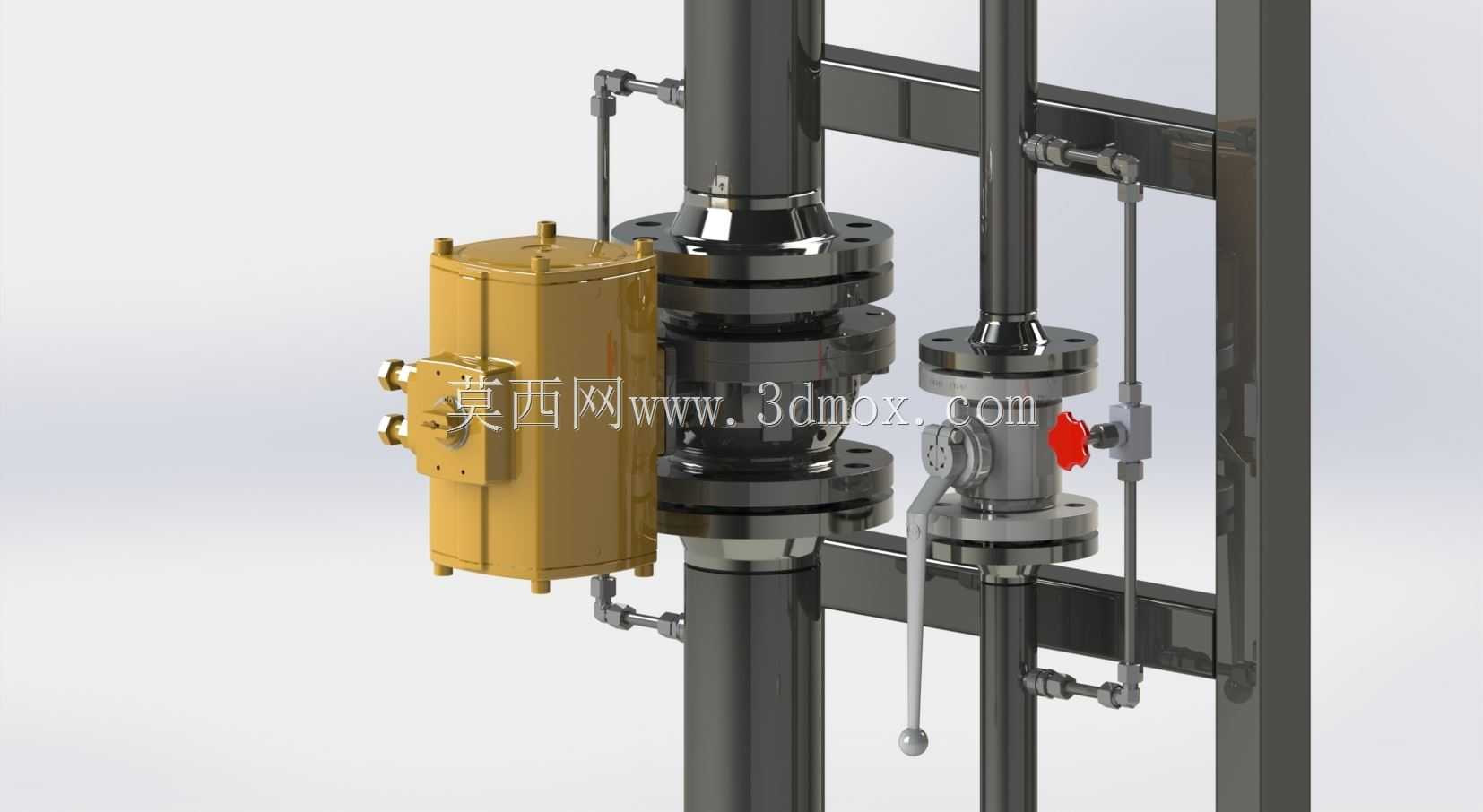

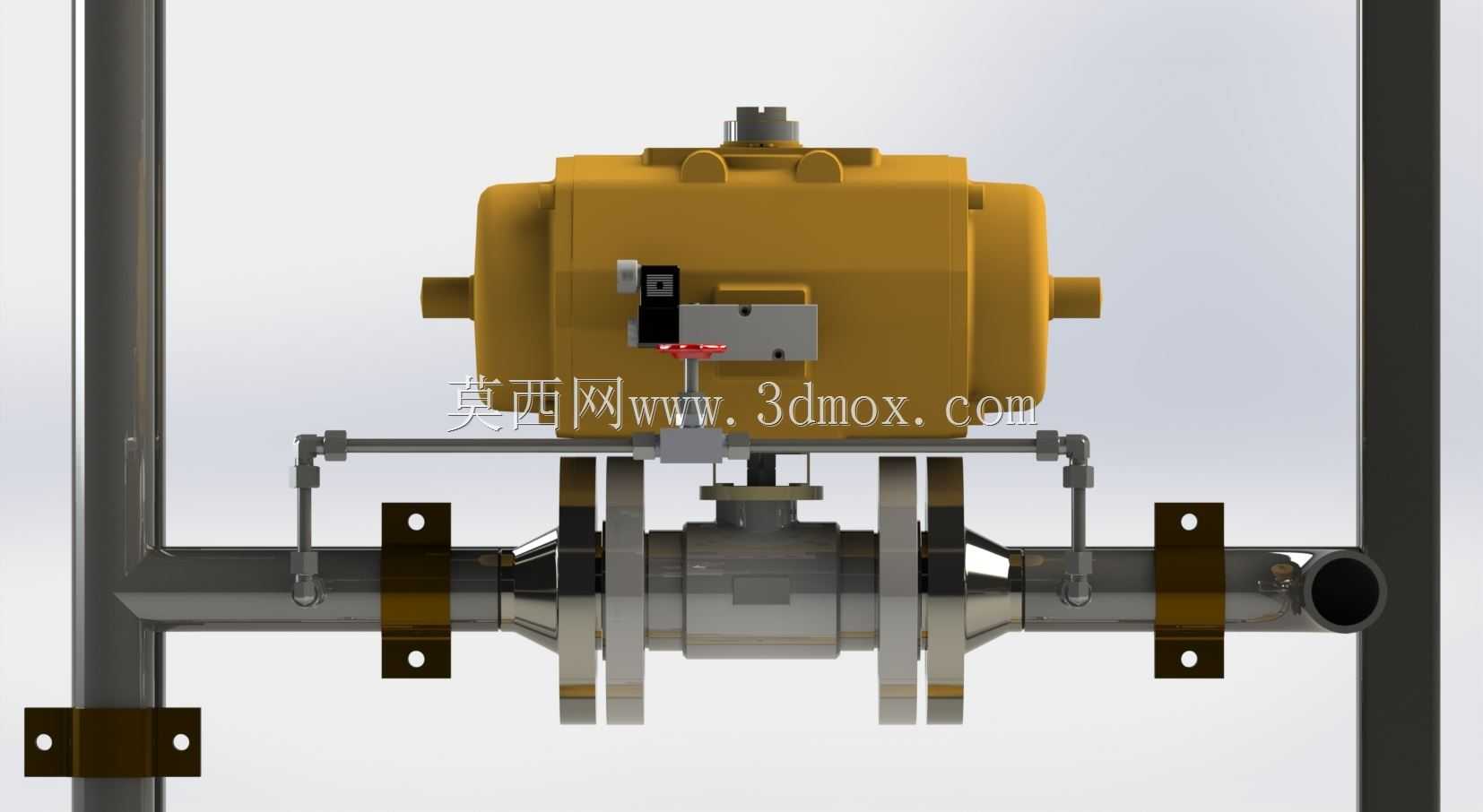

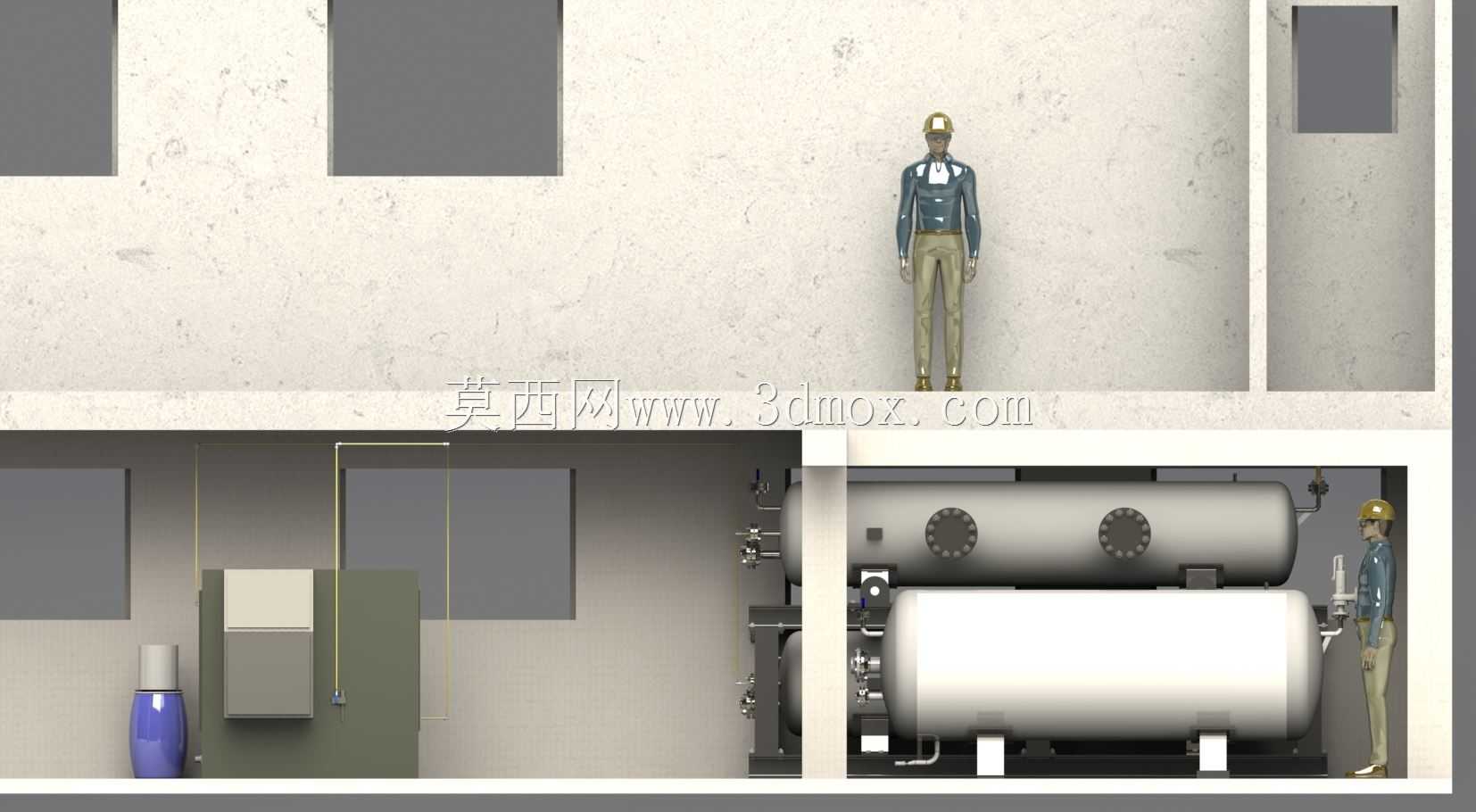

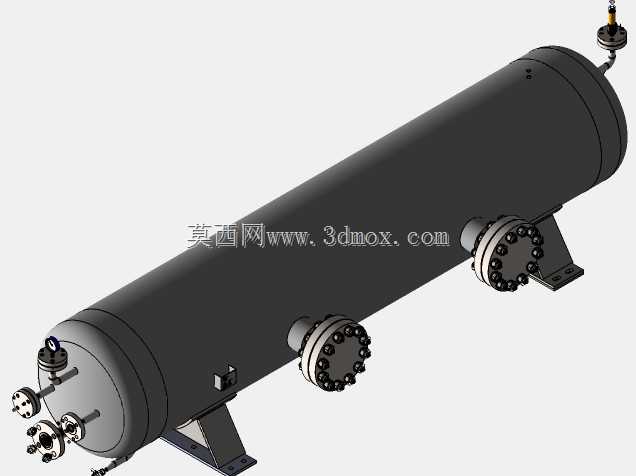

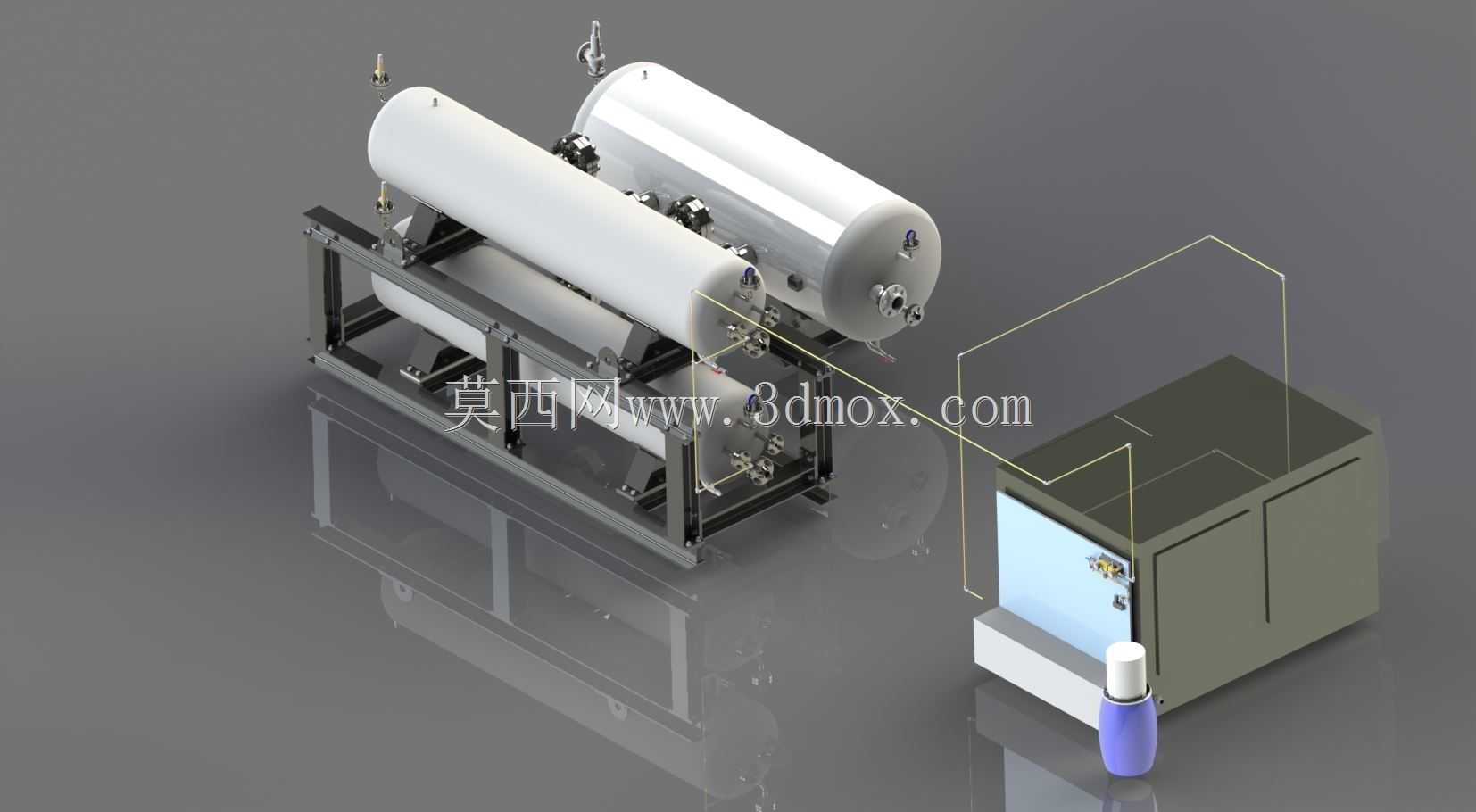

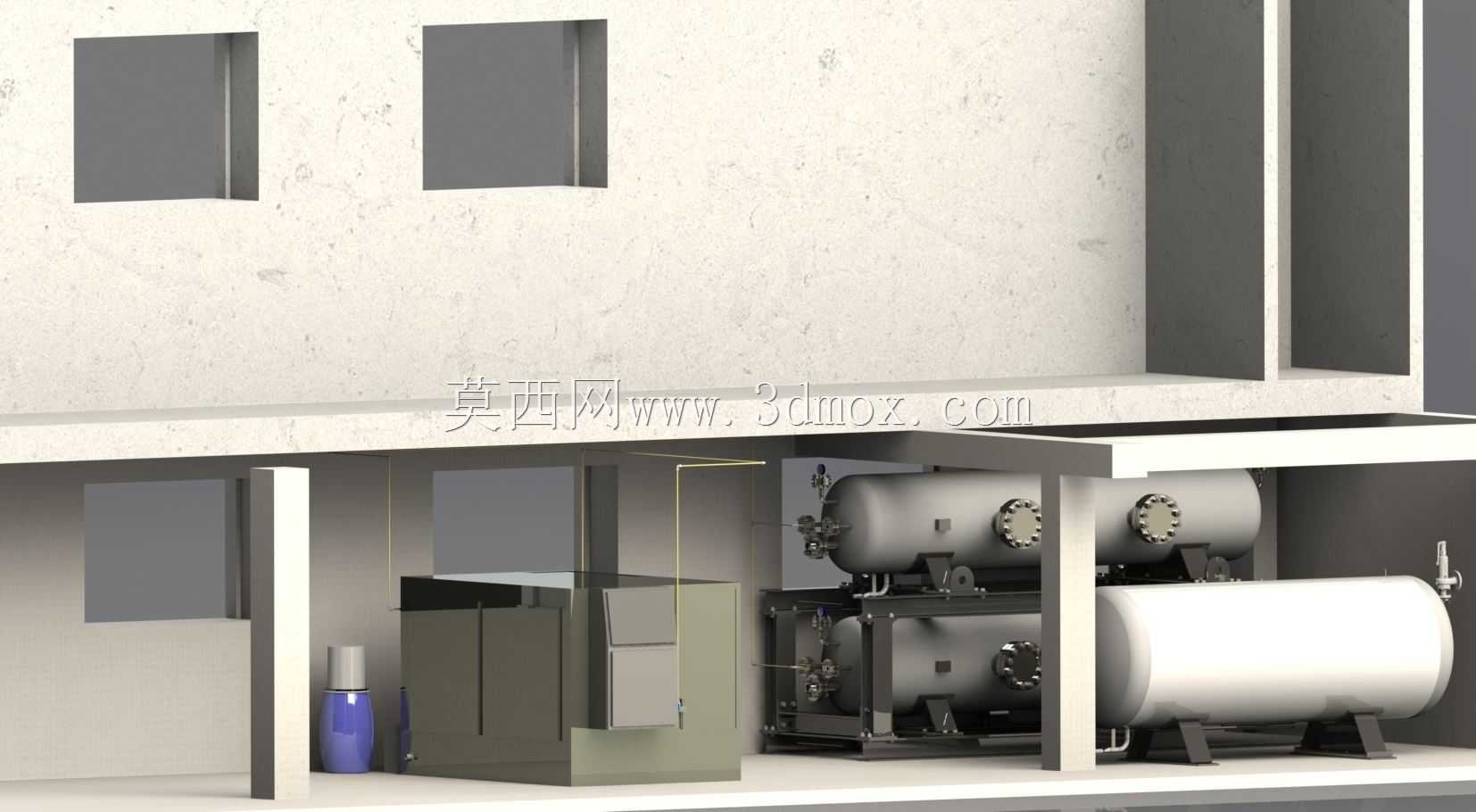

这套压缩空气站装置主要面向工业厂区集中供气、特种设备校验实验室、气动生产线配套等场景搭建，核心用途是为生产环节提供稳定压力参数的压缩气源，同时搭载冗余测试支路可完成安全阀启闭压力校验、密封性能检测等专项作业，无需额外外接测试台架即可完成站内安全附件的定期性能核验，大幅降低气站运维环节的拆装成本与停机时长。整套装置采用卧式双罐体布局，主罐体承担压缩空气的稳压存储、冷凝水初步分离功能，副罐体通过独立截止阀与主罐体连通，作为冗余储容单元在主罐体维护或峰值用气时段补充供气容量，同时副罐体预留的专用接口可直接连接待测试安全阀，测试过程中不干扰主路正常供气，兼顾生产供气连续性与测试作业的独立性。设计阶段充分考虑工业现场的安装适配性，罐体采用标准鞍式支座支撑，支座底部预留通用地脚螺栓安装孔位，可直接固定于常规混凝土设备基础，整套装置的横向安装边界适配标准工业厂房的设备通道宽度，纵向尺寸预留了管路阀门的操作维护空间，侧面布置的操作管路距离安装基准面的高度符合人体工程学要求，日常阀门启闭、仪表读数无需借助登高设备。管路上集成的安全阀、截止阀、排污阀均采用行业通用连接尺寸，后期更换配件无需定制转接结构，罐体端部的人孔结构采用快开式法兰压盖，方便定期进入罐体内部清理锈蚀、沉积杂质，保障输出压缩空气的洁净度。装置的支架采用型钢焊接成型，所有管路走向沿支架分层布置，避免与罐体、阀门操作空间产生干涉，排污管路统一汇集到支架侧方的排污接口，可直接对接厂区废水收集系统，不会出现现场排污四散的问题。整套结构的受力设计经过校核，满压状态下支座受力均匀，不会出现局部应力集中导致的罐体变形，冗余支路的通径经过流量匹配，测试大排量安全阀时也能维持稳定的压力供给，还原真实工况下的阀门动作状态，测试数据更贴合实际使用场景。
