双回路螺杆式工业冷水机组结构设计

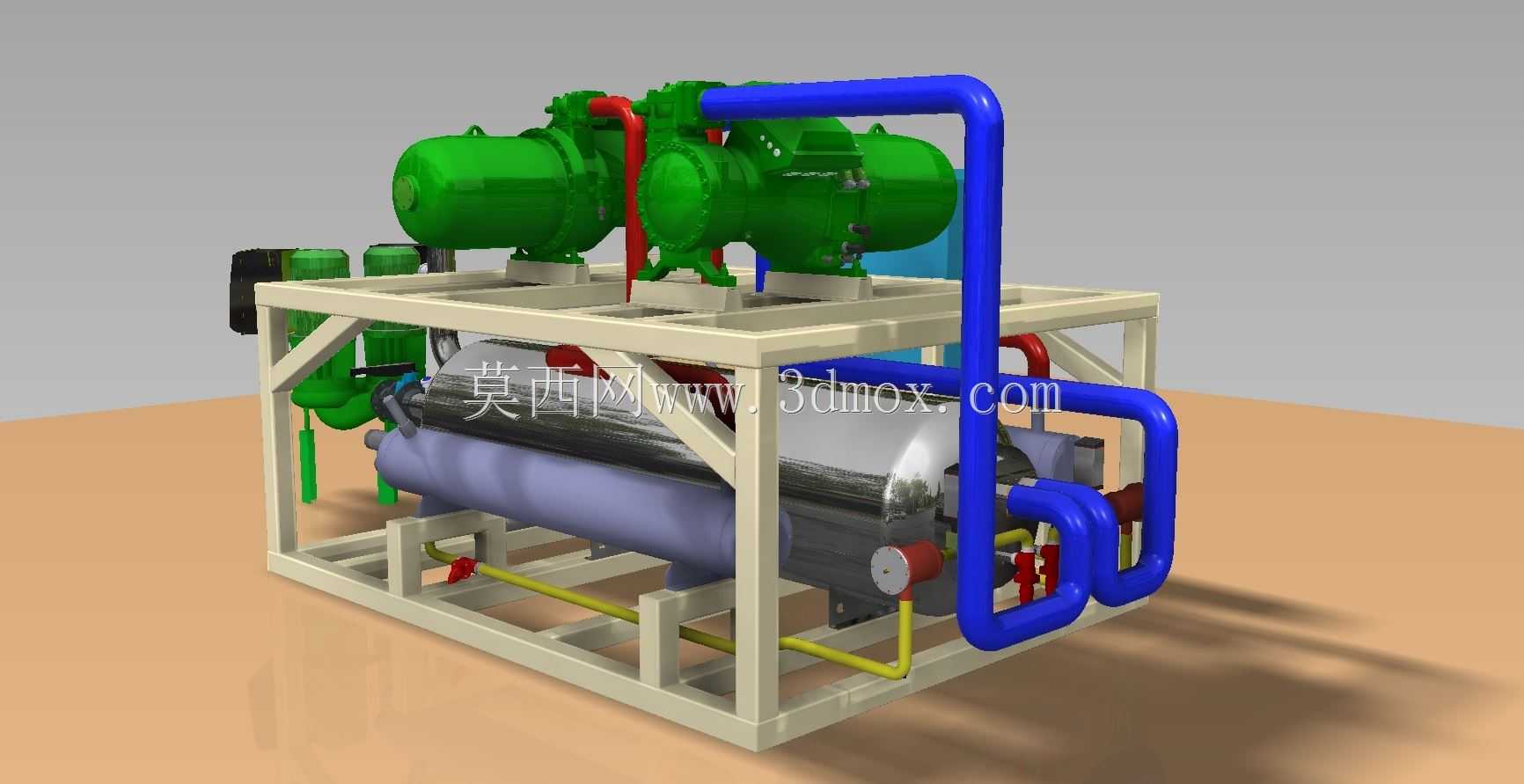

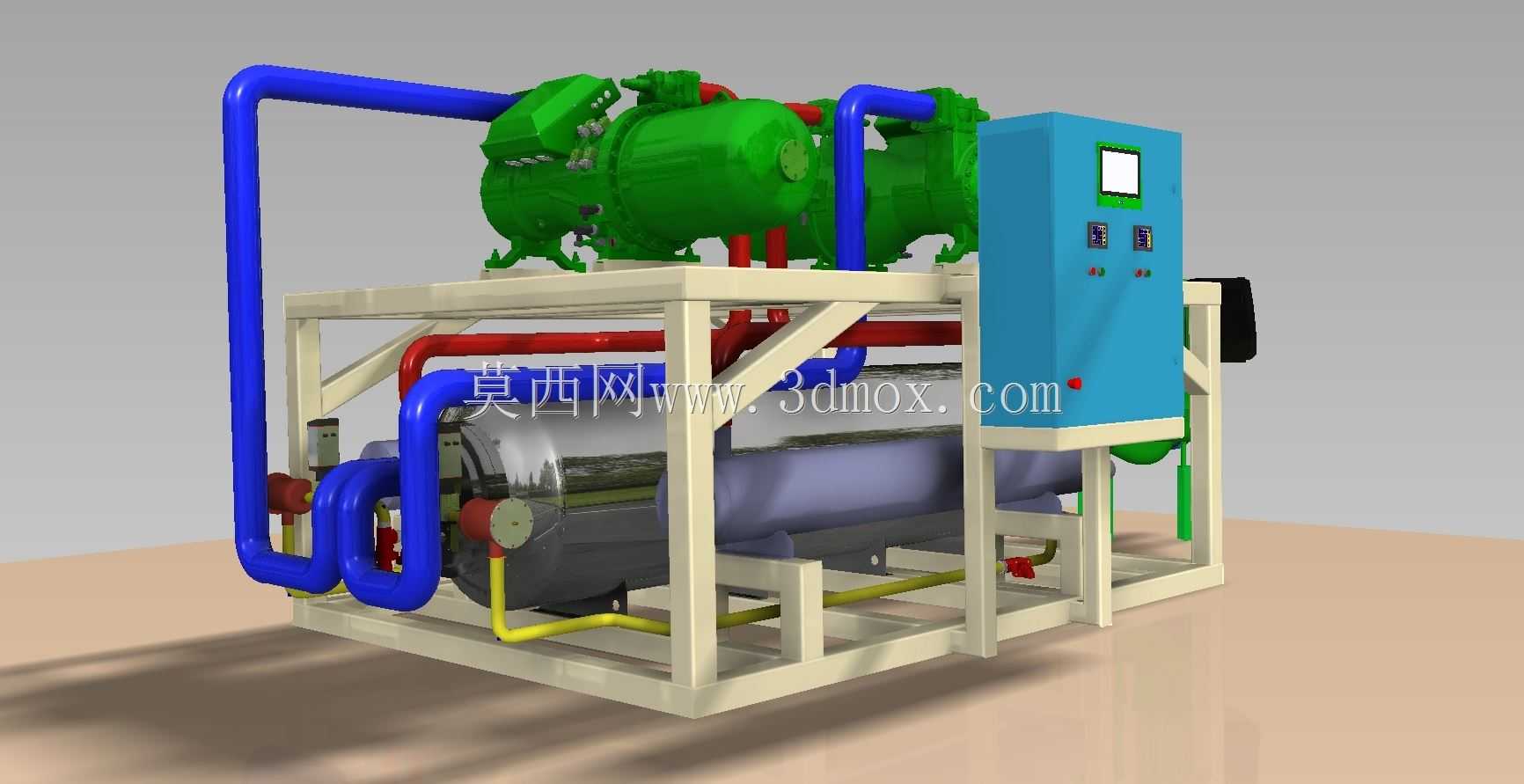

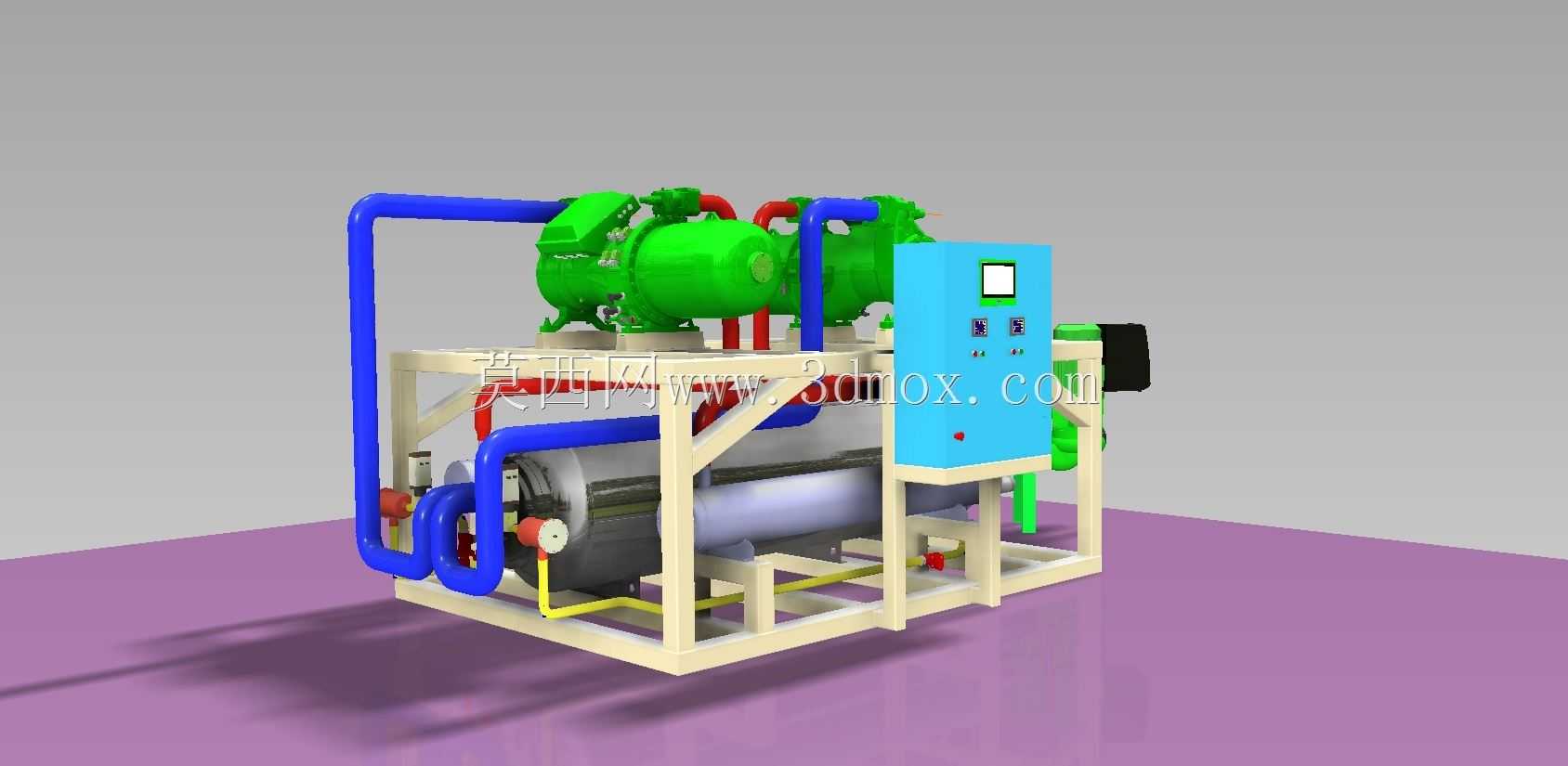

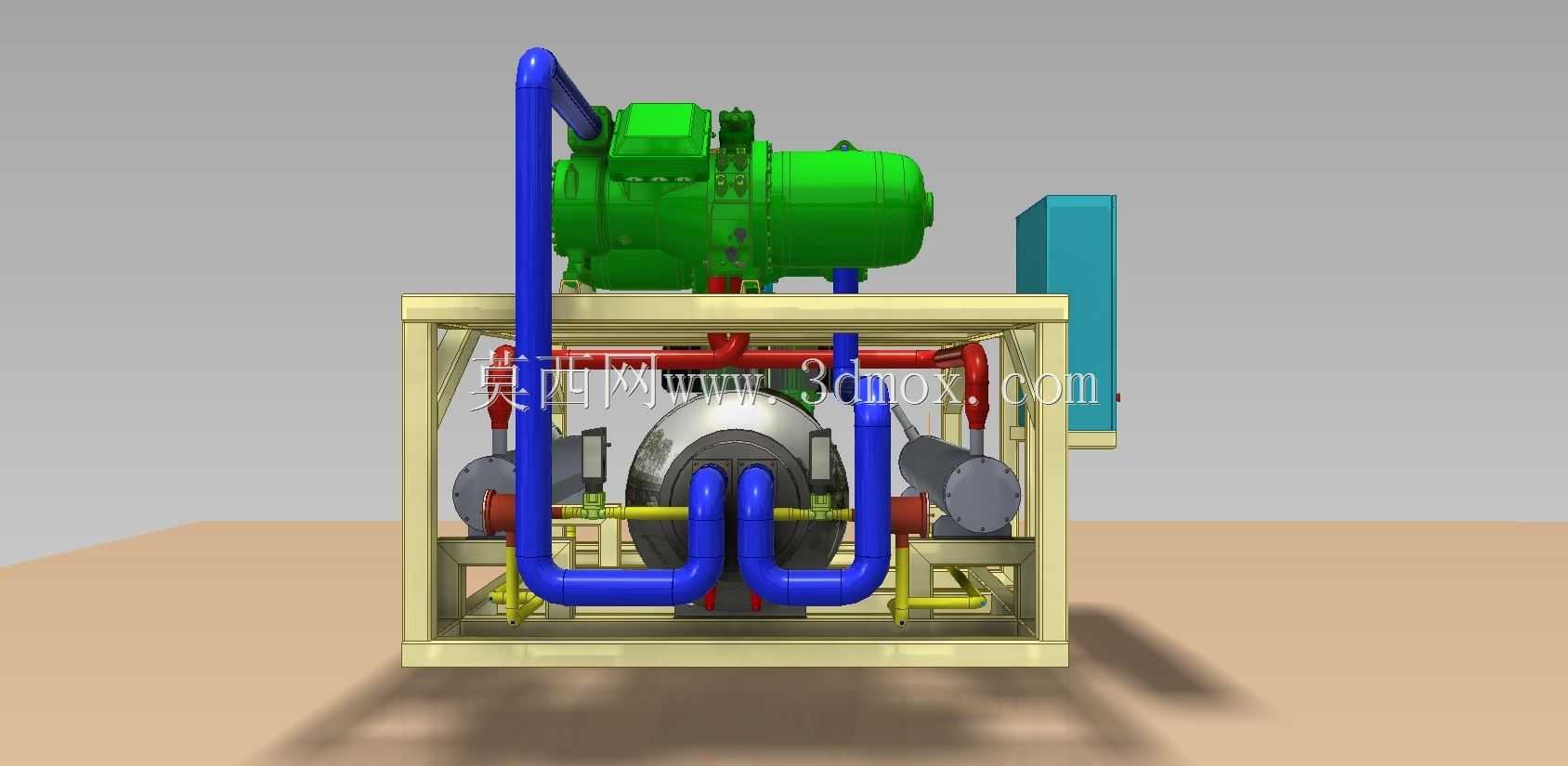

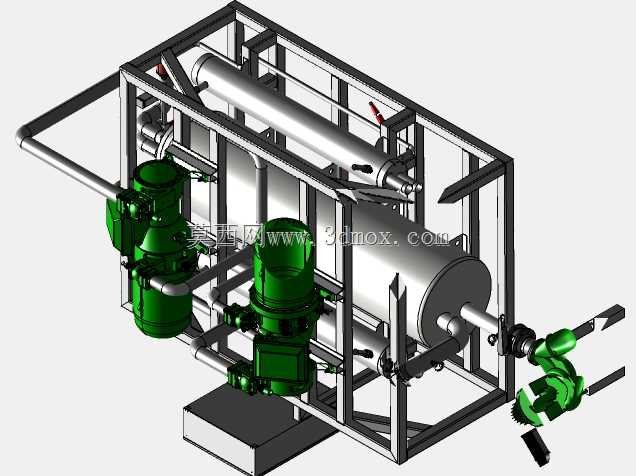

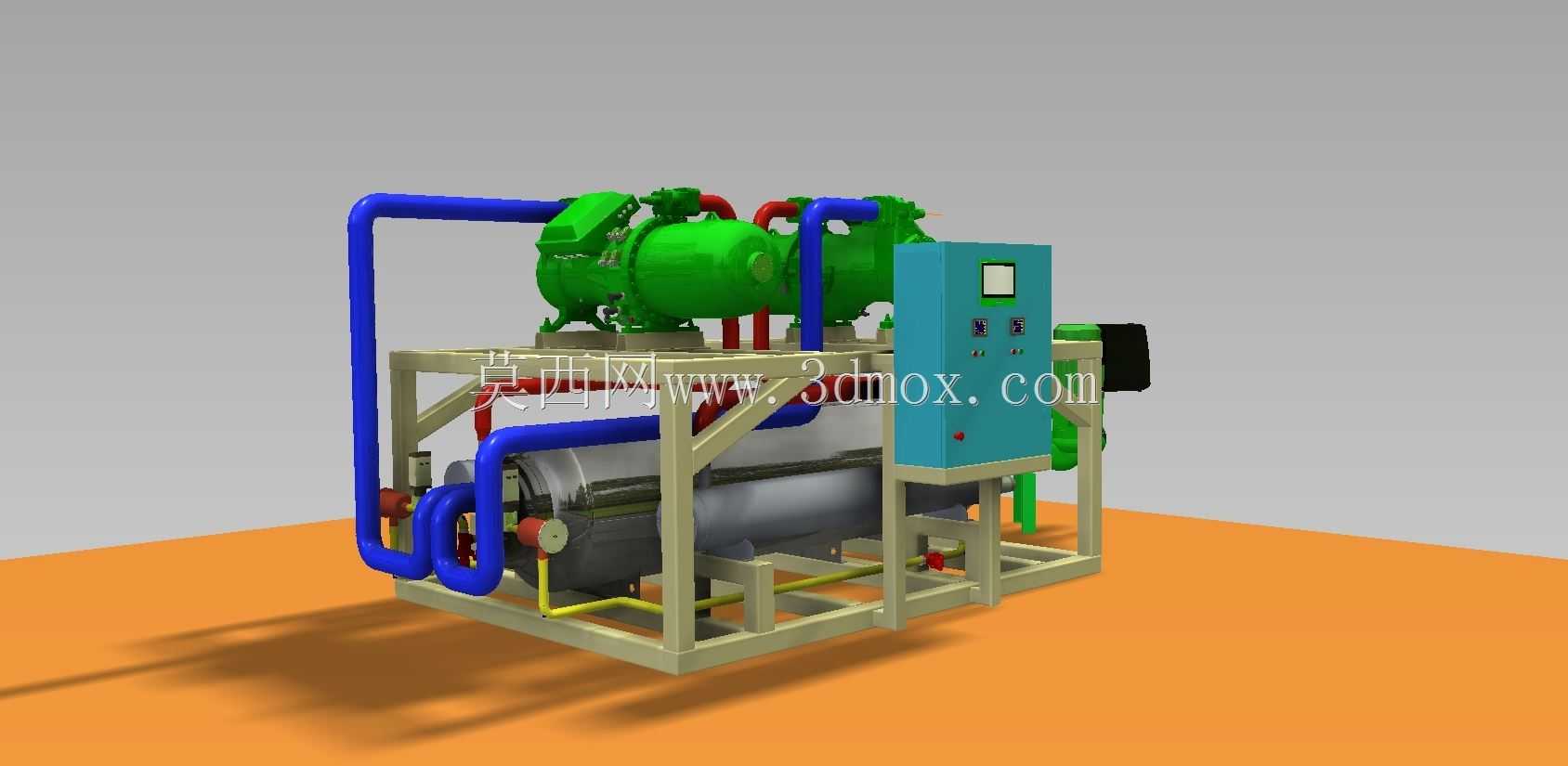

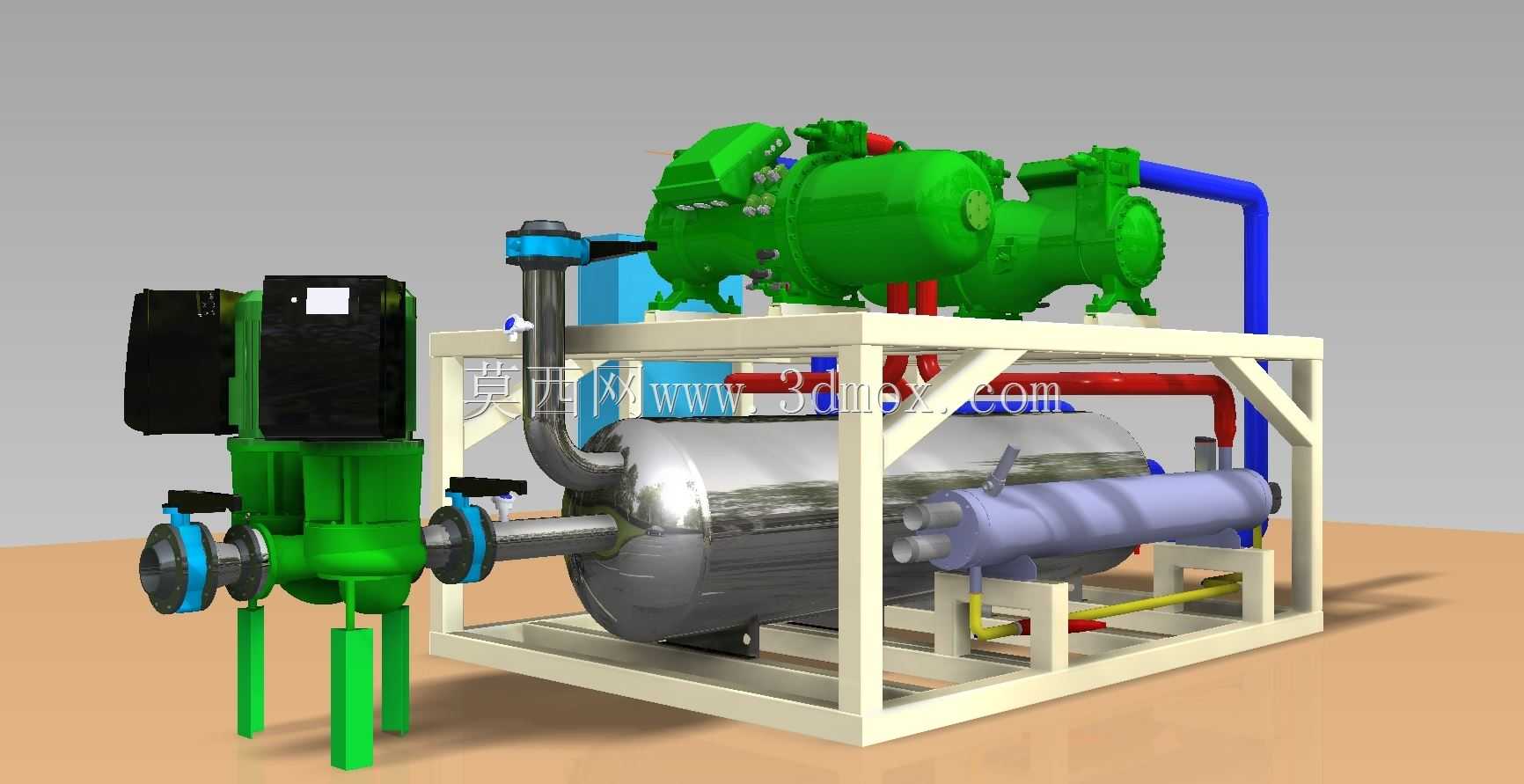

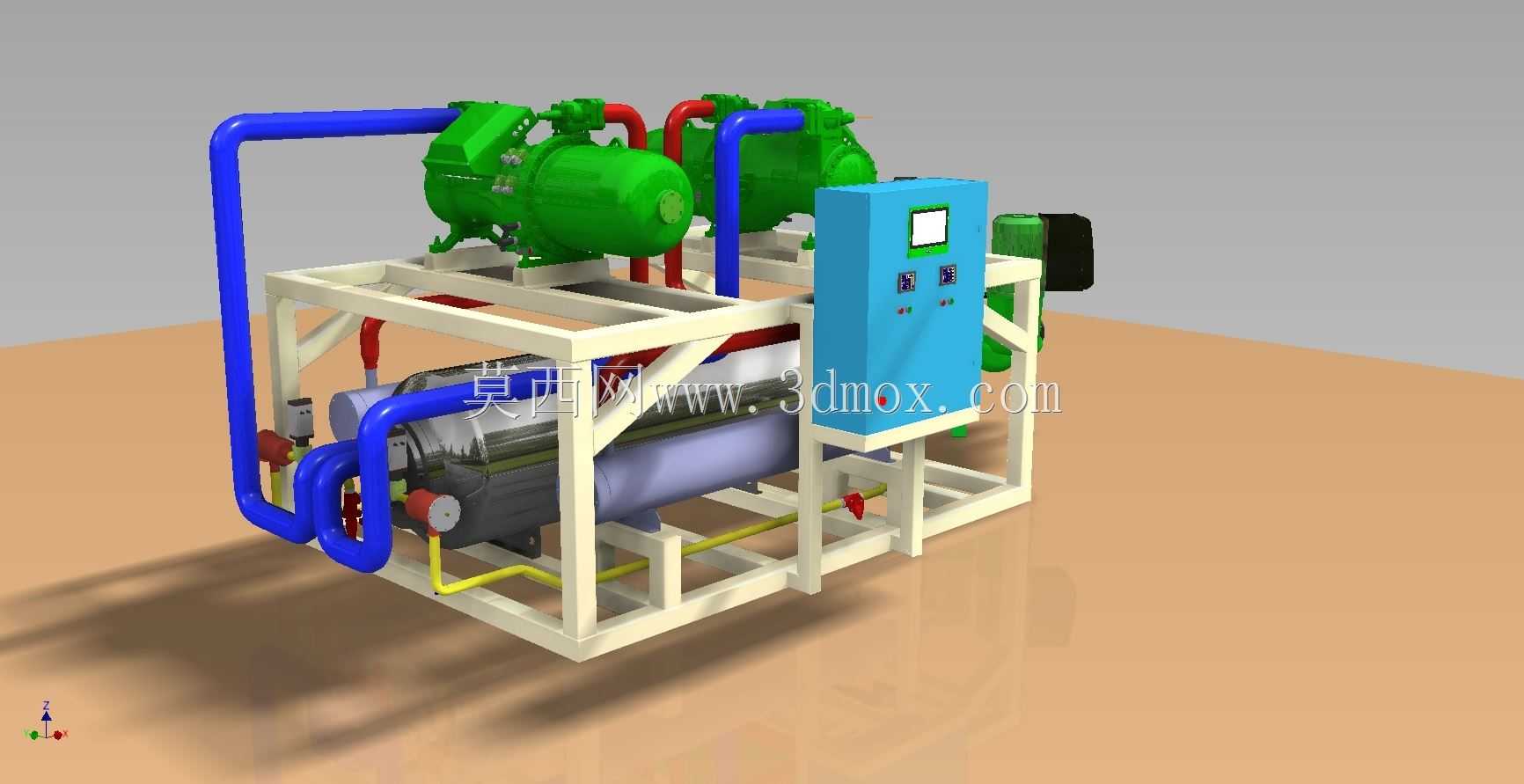

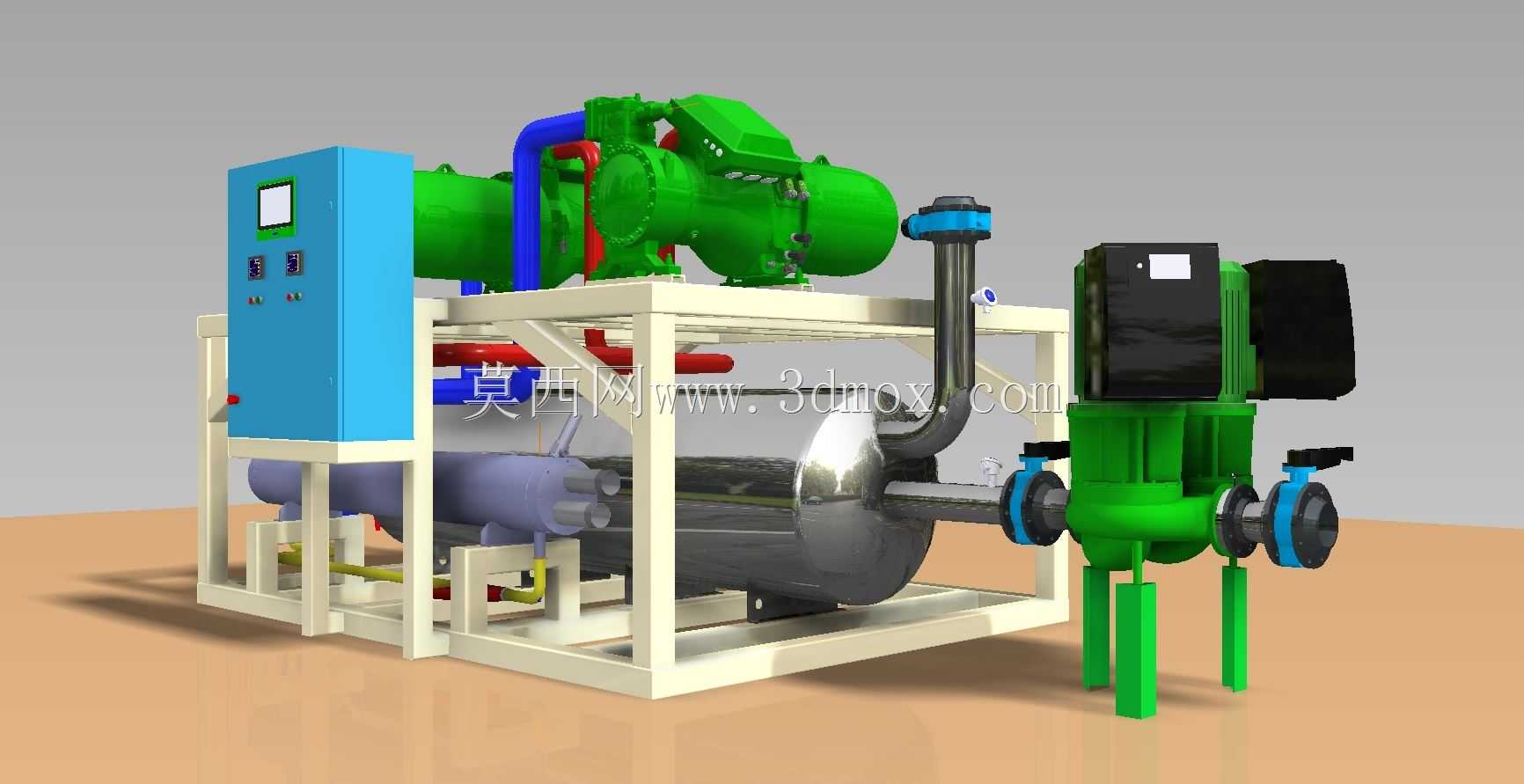

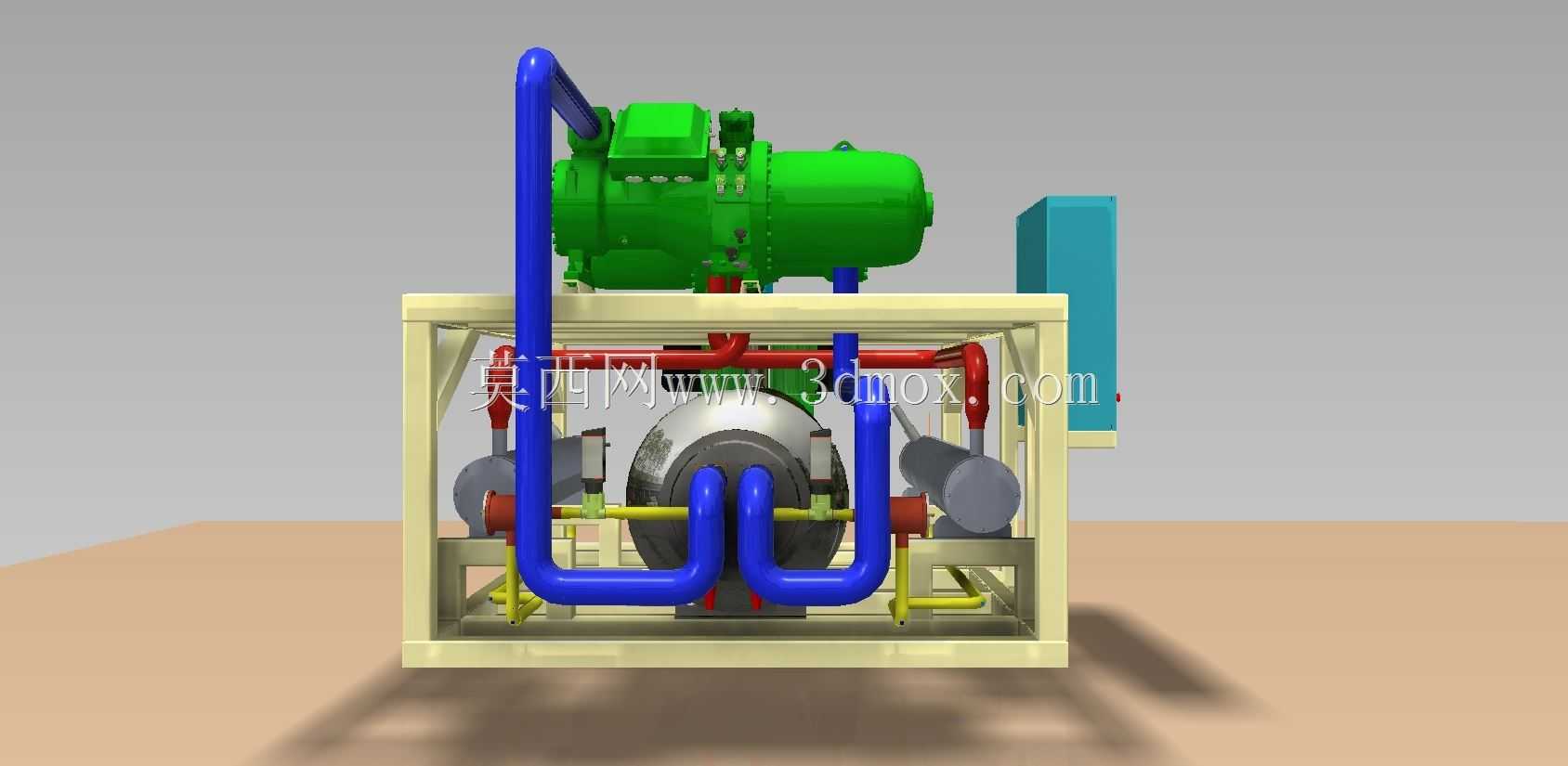

这款双回路螺杆式冷水机组主要面向中大型工业制冷场景设计，可广泛应用于化工生产工艺冷却、大型中央空调冷源供给、食品速冻生产线冷量配套、精密注塑模具恒温冷却等需要持续稳定低温冷源的工业领域，能够为生产环节提供精准可控的低温冷媒输出，保障工艺环节的温度参数稳定，避免因冷量波动造成的产品良品率下降、设备运行过热故障等问题。设备采用双独立制冷回路的架构设计，单回路出现维护需求时另一回路可维持半负荷运行，大幅降低制冷系统停机对连续生产作业的影响，核心压缩单元采用螺杆式压缩结构，运行振动小、压缩效率高，可适配长时间连续高负荷的工业运行工况。制冷工质采用R134A环保冷媒，设计工况下蒸发温度可达+5℃、冷凝温度为+40℃，可满足绝大多数常规工业冷却的温度需求，系统配置两台乙二醇输送泵搭配电子膨胀阀做流量精准调节，可根据实际冷量负载动态调整冷媒输送量，配合变频器控制逻辑实现冷量输出的动态匹配，相比定频运行系统可降低15%-25%的运行能耗。设备整体采用撬装集成式设计思路，将螺杆压缩机、管式冷凝器、蒸发器、管路阀组、电控单元、冷媒泵组全部集成在统一的焊接框架底座上，框架采用型钢焊接成型，底部预留标准叉车孔位与设备安装固定孔，现场安装仅需对接水电管路与冷却系统接口即可完成部署，无需现场做复杂的管路拼装与设备对位，可大幅缩短现场安装调试的周期。外形设计上充分考虑工业现场的安装边界，整体布局紧凑，阀组与仪表接口全部朝向操作侧预留足够操作空间，电控柜独立布置在框架侧方，做防水防尘处理适配车间复杂环境，管路排布遵循最短路径原则减少冷媒输送压损，不同功能管路采用差异化配色做区分，便于后期运维人员快速识别管路走向与功能，泵组与压缩机底部均配置减震垫结构，降低运行过程中的振动传递与噪音输出，可满足车间内的设备噪音管控要求。
