手动式圆管方管弯曲加工设备结构设计

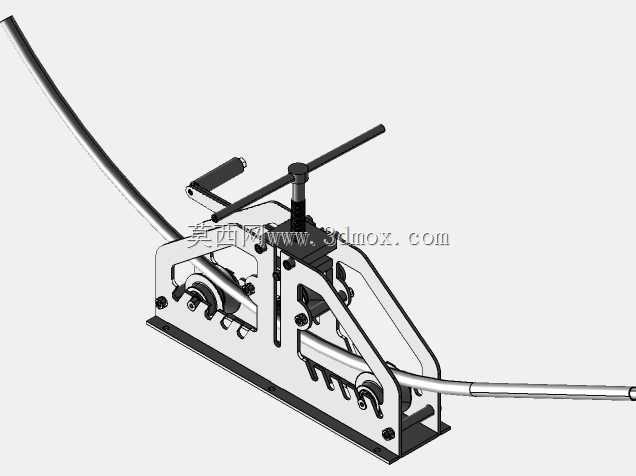

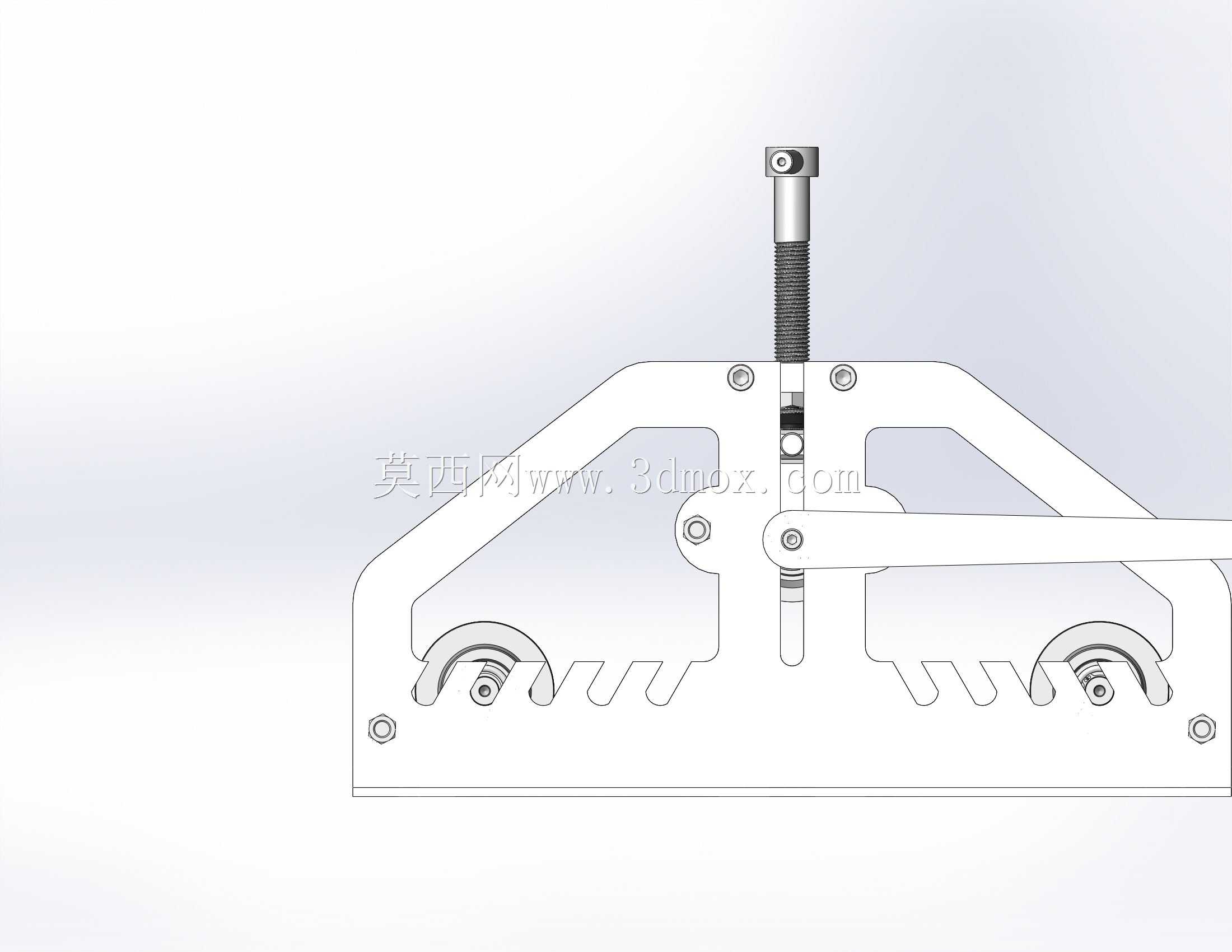

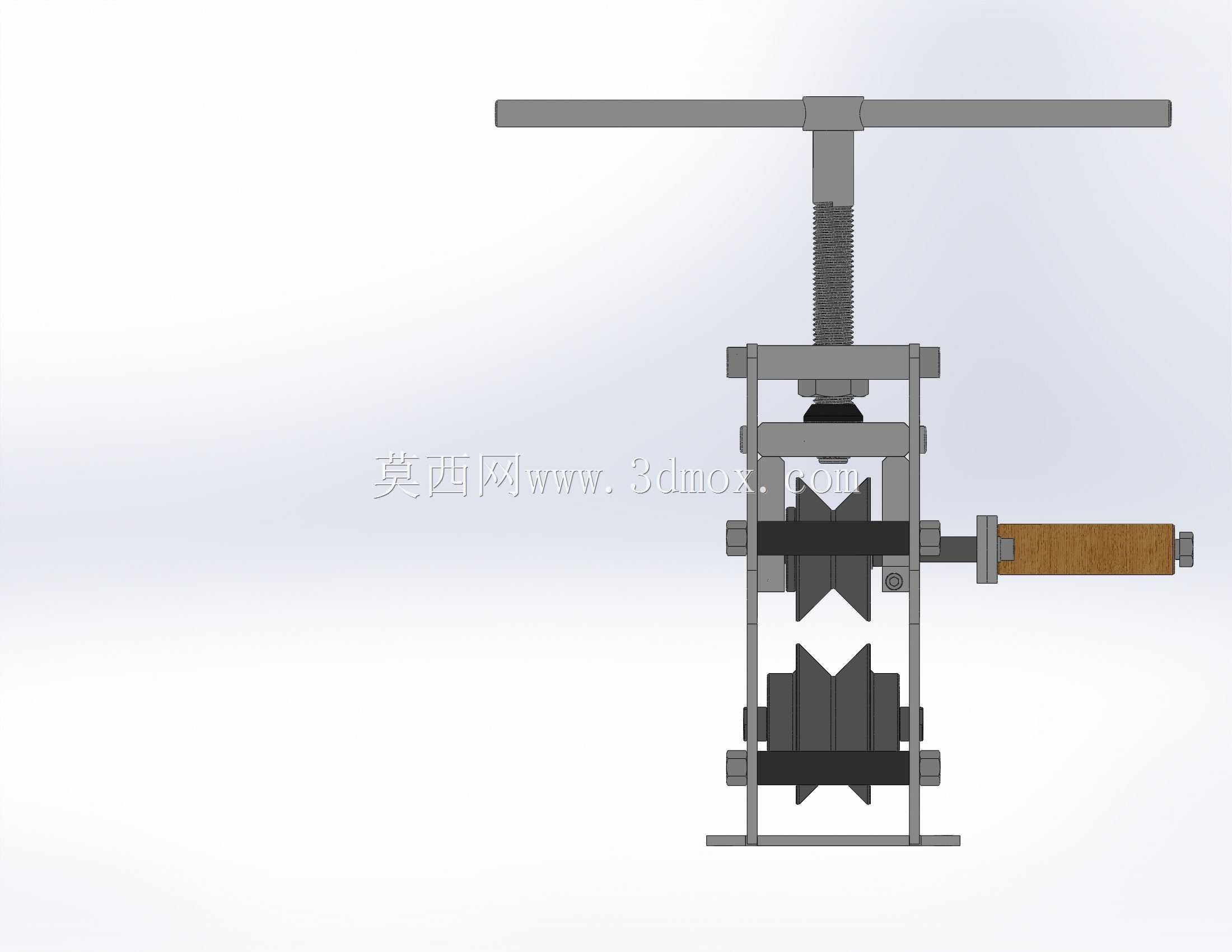

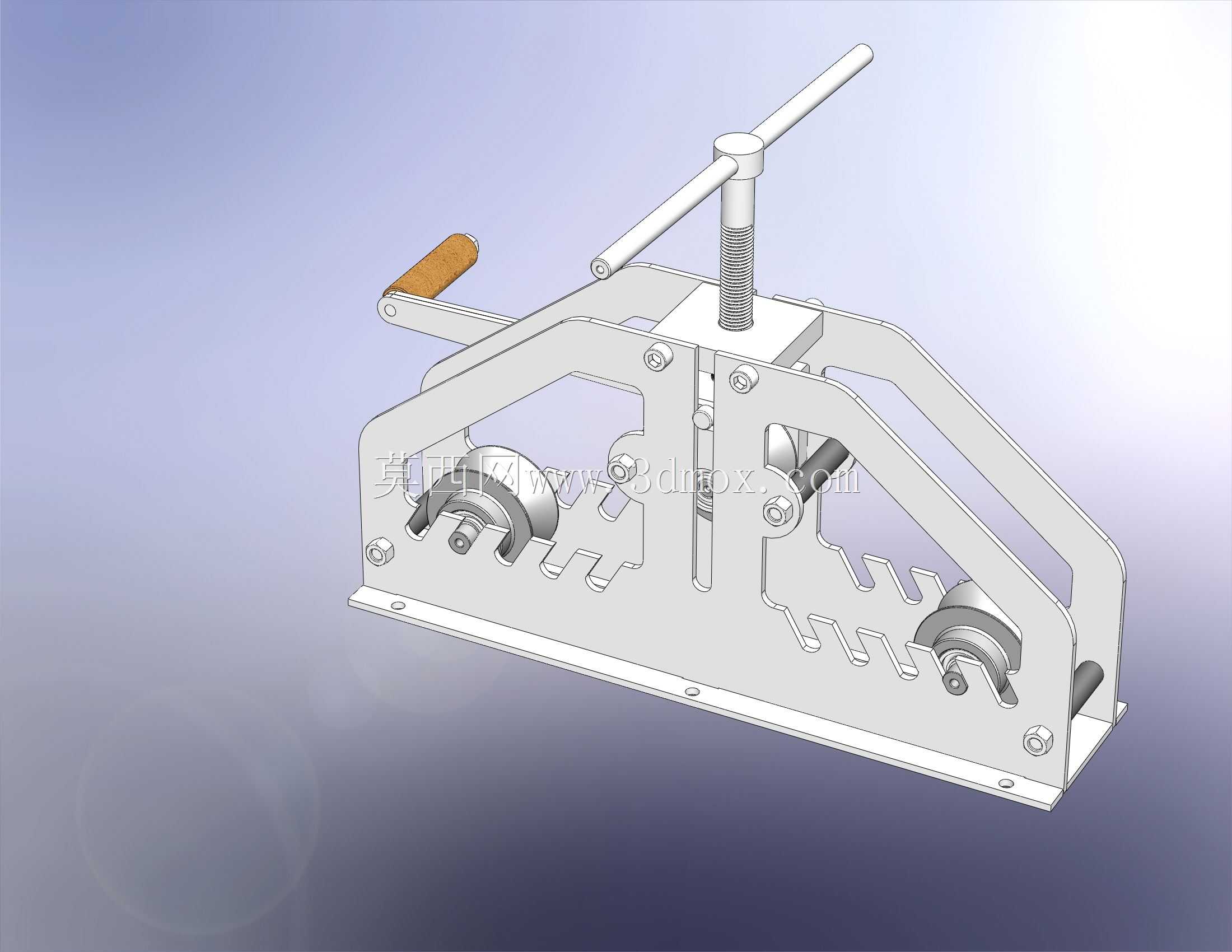

这款手动弯管设备主要面向小型五金加工、户外护栏安装、铁艺制品加工、小型钢结构作坊等场景使用，能够在无电力供应的户外作业现场、小型加工门店内完成管材弯曲作业，无需外接气源、电源即可独立操作，适配零散小批量的弯管加工需求，避免大型电动弯管设备移动不便、开机成本高的问题。设备核心用途为完成金属管材的冷弯成型作业，可对直径10到40mm的圆形金属管材进行弯曲加工，同时通过更换适配的滚轮组件，也可完成方形、矩形截面管材的弯曲作业，能够加工出不同弯曲半径的弧形管材段，满足护栏弯弧、家具框架弯制、小型管道布设、铁艺造型加工等多场景的成型需求，加工过程中无需对管材进行加热，避免管材受热出现氧化、材质性能变化的问题，成型后的管材表面无明显压痕、褶皱，成型精度满足常规民用及小型工业构件的装配要求。在功能特性设计上，设备采用纯手动机械结构，整体无电气、液压类易损元件，日常维护仅需对转动销轴、丝杠位置定期加注润滑脂即可，故障率极低。设备设置了可调节的管材定位齿条结构，可根据所需弯曲半径调整滚轮的支撑位置，配合顶部的丝杠压紧结构，能够在弯曲作业前对管材进行稳定压紧，避免弯曲过程中管材出现窜动、偏移，保证弯曲弧度的一致性；侧面设置的加长操作摇杆，通过杠杆原理放大操作力矩，操作人员无需施加过大的力即可完成厚壁管材的弯曲作业，降低作业劳动强度。从设计思路来看，整体采用开式框架式焊接结构，主体承力板采用对称式布局，两个侧支撑板通过底部安装板、中部连接轴形成稳定的承力框架，能够承受弯管过程中产生的径向挤压力，避免框架出现变形；滚轮组件采用圆弧槽型设计，槽型弧度与适配管材的外轮廓匹配，弯曲过程中滚轮与管材外壁为面接触，可有效分散压紧力，避免管材表面出现压痕或管壁出现瘪陷；顶部的压紧丝杠采用梯形螺纹设计，具备自锁特性，压紧到位后不会因为管材的反作用力出现回退，保证弯曲过程中的压紧力稳定。在安装边界与外形尺寸方面，设备底部为平整的安装底板，底板上预留了多个螺栓安装孔，可通过螺栓将设备固定在工作台、型钢支架等稳定基座上，安装时需保证基座具备足够的承重能力，避免弯管作业时设备出现晃动；设备整体横向宽度适配常规工作台的安装尺寸，纵向操作空间预留充足，操作摇杆的转动范围内无结构干涉，操作人员可站在设备侧面完成上料、压紧、弯曲、卸料的全流程操作，无需额外预留过大的作业空间；设备整体重量适中，在无固定安装的场景下，也可通过压重的方式临时固定完成作业，适配流动作业的使用需求。
