龙门式辊面压紧裁切加工设备结构

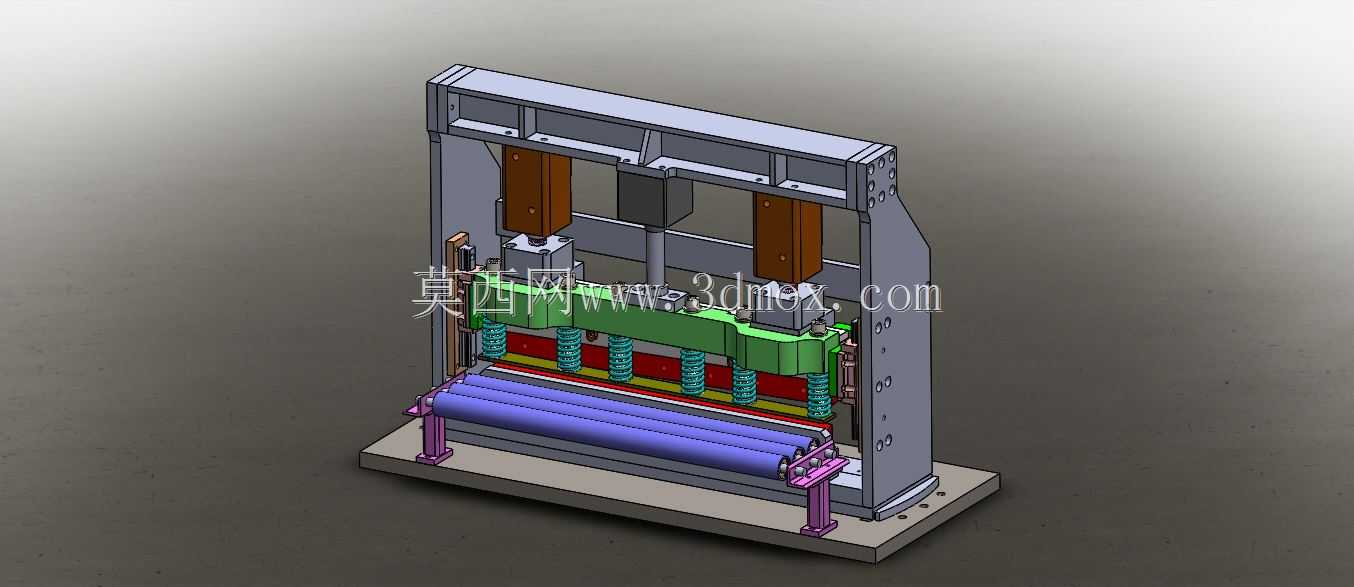

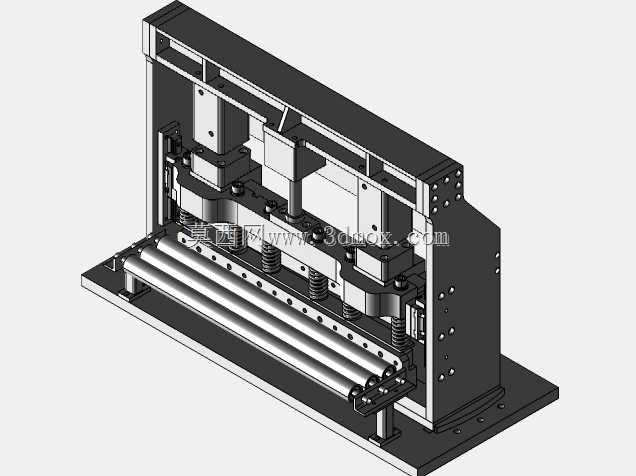

该设备为面向卷材类加工场景设计的立式裁切设备，主要应用于包装卷材、柔性片材、薄金属带材等连续物料的定长裁切工序，常见于包装加工、印刷后道处理、金属卷材分切、纺织面料裁切等生产环节，可适配连续生产线的在线裁切工位，也可作为独立工位完成单批次物料的定尺切断作业。设备整体采用龙门式框架结构，底部设置厚重的安装底座，为整机提供稳定的支撑基础，可有效抵消裁切作业时产生的冲击载荷，避免机架晃动影响裁切精度；底座上方设置输送辊组，负责待加工物料的承托与输送，辊面采用精加工处理，保证物料输送过程中无偏移、无划伤，适配不同幅宽的卷材进料需求。设备中部设置多组弹性压紧机构，沿物料幅宽方向均匀排布，在裁切动作执行前，压紧机构会先行下压，将待裁切位置的物料牢牢压合在下方辊面上，避免裁切过程中物料出现移位、翘边、拉扯变形等问题，保证裁切断面的平整度与尺寸精度；压紧机构采用弹簧缓冲结构，可根据物料厚度自动调整压紧行程，适配不同厚度的柔性、半刚性物料加工，避免压伤物料表面。裁切执行组件安装在龙门横梁的滑动导向结构上，可沿横梁方向调整位置，也可根据加工需求更换不同规格的裁切刀具，适配直切、斜切等不同裁切工艺；两侧立式机架上设置有线性导向导轨，为裁切组件的上下动作提供精准导向，保证裁切动作的垂直度，避免出现裁切断面倾斜、毛刺过大等问题。设备的安装边界需预留足够的操作与维护空间，进料侧与出料侧需匹配前后输送设备的对接高度，底座需通过膨胀螺栓固定在硬化水平地面上，保证整机运行的稳定性；整体结构采用模块化设计，各功能组件可单独拆卸维护，压紧机构、裁切组件、输送辊组均可根据加工物料的特性进行参数调整，可覆盖多品类卷材的裁切加工需求，有效提升裁切工序的加工效率与成品合格率，降低人工裁切的劳动强度与尺寸误差。
