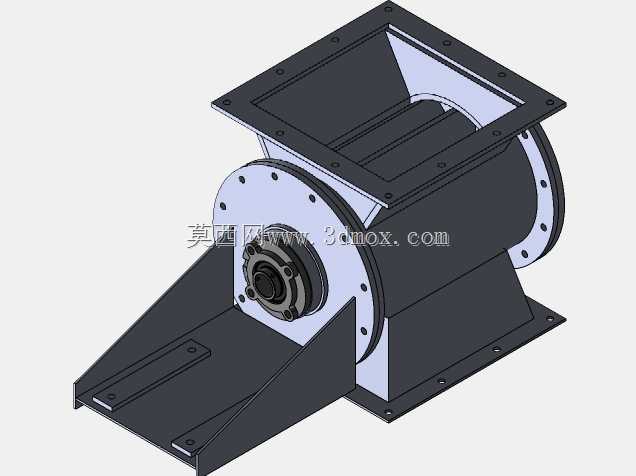

工业粉体输送用方口旋转给料阀结构

这款旋转给料阀主要应用于粉体加工、粮食仓储、化工原料输送、环保除尘等行业的物料输送管路系统中，通常安装在料仓出料口、除尘器灰斗下方、气力输送管路的进料端位置，承担均匀给料、锁气密封、定量卸料的核心作用，能够在上下管路存在气压差的工况下，持续稳定地输送粉状、小颗粒状物料，同时阻断上下腔室的气流串通，保障气力输送系统的风压稳定，避免出现物料反窜、风量泄漏的问题。从功能特性来看，该阀采用侧置轴承座的悬臂支撑结构，叶轮与阀体之间预留了均匀的配合间隙，既可以保证叶轮转动无卡滞，又能控制间隙范围减少气流泄漏，侧方伸出的轴端用于连接驱动电机或减速机构，通过叶轮的匀速旋转，将上方料仓落入阀腔格槽内的物料均匀带到下方出料口，实现连续定量给料。在设计思路上，这款阀的进出口采用方形法兰结构，适配多数工业现场方口料仓、方接风管的安装需求，无需额外制作方圆变径接头即可直接对接安装，阀体下部设置了一体式斜撑安装支座，支座上预留了长条形安装孔位，可适配现场安装基础的孔位偏差，降低现场安装的对位难度；阀体的端盖采用螺栓连接的分体式结构，后期维护时可直接拆卸端盖清理阀腔内部残留物料、检查叶轮磨损情况，无需将整个阀体从管路上完全拆除，大幅降低运维工作量。从安装边界来看，该阀的上方方形法兰为进料口，下方对应位置为出料口，安装时需保证阀体轴线处于水平状态，侧方轴端连接驱动装置时需预留足够的检修操作空间，支座底部需与安装基础牢固固定，避免运行过程中因叶轮转动产生振动移位；进出口法兰对接时需在密封面加装密封垫片，拧紧连接螺栓时需对称施力保证法兰面贴合均匀，防止运行过程中出现漏风漏料的问题。整体结构紧凑，支撑刚性充足，能够适配正压、负压多种气力输送工况的使用需求，针对易磨损的物料输送场景，还可在叶轮表面、阀体内壁加装耐磨衬层，进一步延长设备的使用寿命，减少日常维护的频次。
