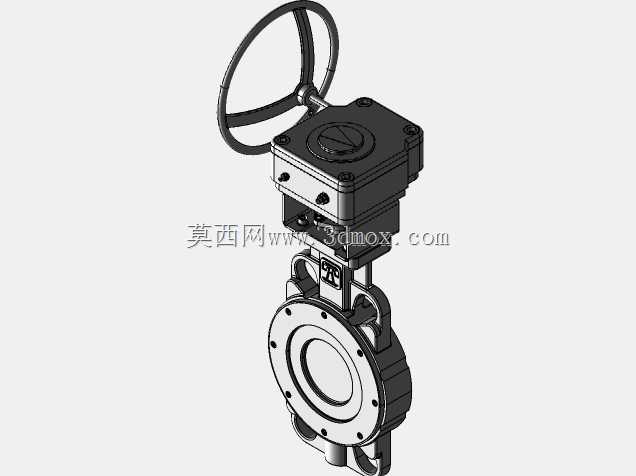

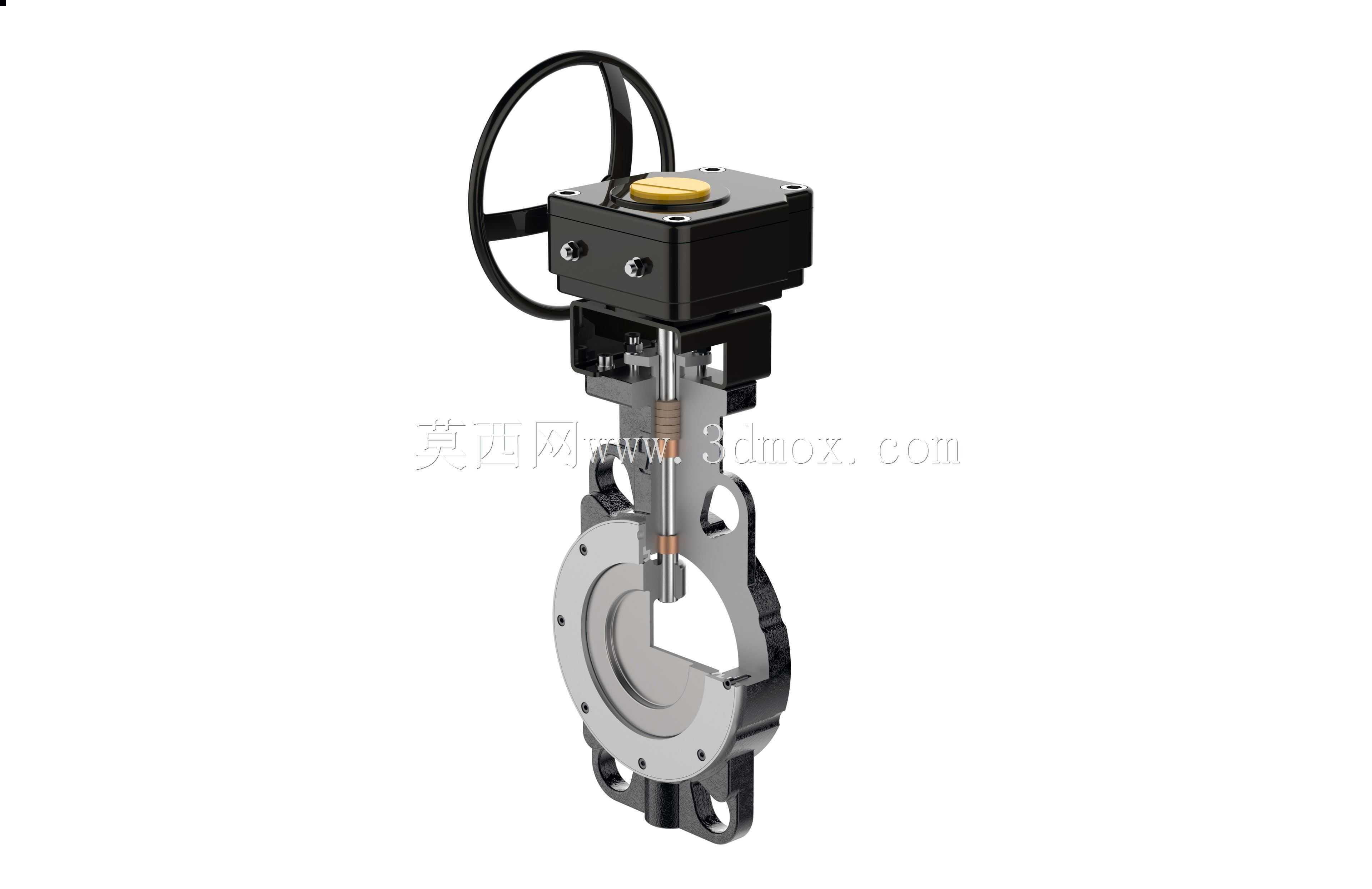

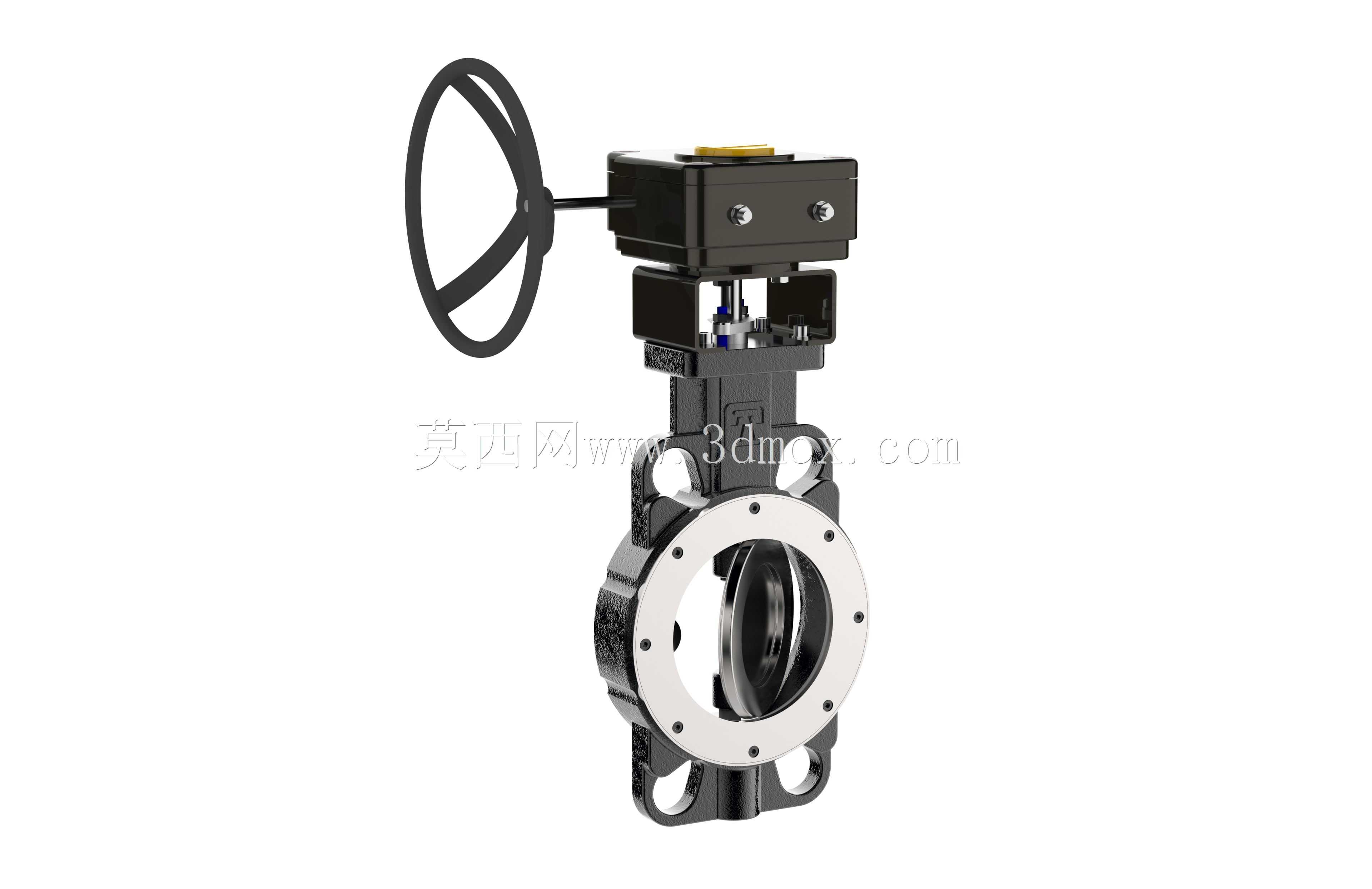

蜗轮对夹式蝶阀工业管路控制构件

这款对夹式蜗轮蝶阀主要应用于市政给排水、暖通空调循环水、化工流体输送、轻工制程管路等场景，作为管路系统中截断或调节介质通断的核心控制部件，适配水、油品、弱腐蚀性流体等多种常见工业介质，在低压常温管路工况下具备稳定的工作表现。该蝶阀采用蜗轮蜗杆驱动结构，配套手轮操作机构，相比手柄式蝶阀可实现更大的操作力矩输出，启闭过程平稳省力，同时蜗轮结构具备自锁特性，可避免阀板受介质冲击出现自行移位的问题，能精准控制阀板开度，实现管路流量的线性调节。产品采用对夹式安装结构，阀体两侧无自带法兰结构，安装时需将阀体夹在管路两端的配对法兰之间，通过长螺栓贯穿法兰与阀体完成固定，这种结构设计大幅压缩了阀门自身的轴向安装尺寸，能有效节省管路安装空间，尤其适配安装空间局促的紧凑型管路布局。从设计层面来看，阀板采用偏心密封结构设计，启闭过程中阀板与阀座密封面的摩擦行程极短，可有效降低密封件磨损速率，延长阀门整体使用寿命；阀体采用球墨铸铁材质打造，兼顾结构强度与抗冲击性能，密封面采用丁腈橡胶材质嵌装结构，具备良好的密封性能与弹性补偿能力，可适配常规工况下的密封要求，避免介质渗漏。安装边界方面，该蝶阀的对夹安装孔位严格匹配对应公称通径的法兰标准孔距，安装时需保证管路两端法兰端面平行度偏差在允许范围内，避免强行锁紧螺栓导致阀体变形影响密封；手轮操作机构预留了足够的操作空间，无需额外加装操作延长件即可完成启闭操作，阀杆顶部的位置指示结构可直观反馈阀板当前开度，方便现场运维人员快速判断阀门工作状态。整体结构紧凑，零部件集成度高，日常维护时仅需拆卸阀体压盖即可更换密封件，无需将整个阀门从管路上完全拆下，可大幅降低后期运维的时间与人力成本，适配多数常规工业低压管路的流体控制需求。
