手动对夹式刀闸阀工业流体截断设备

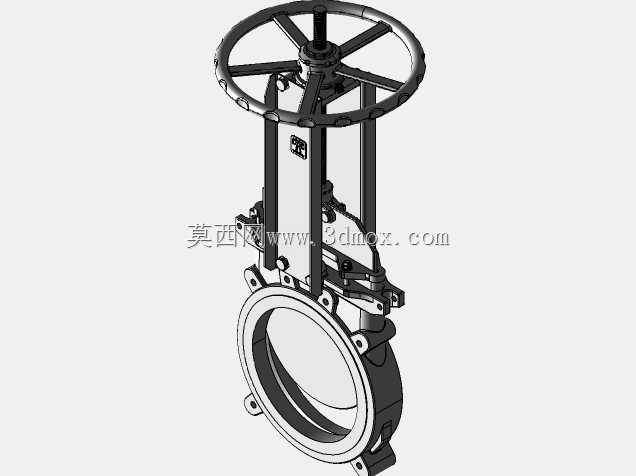

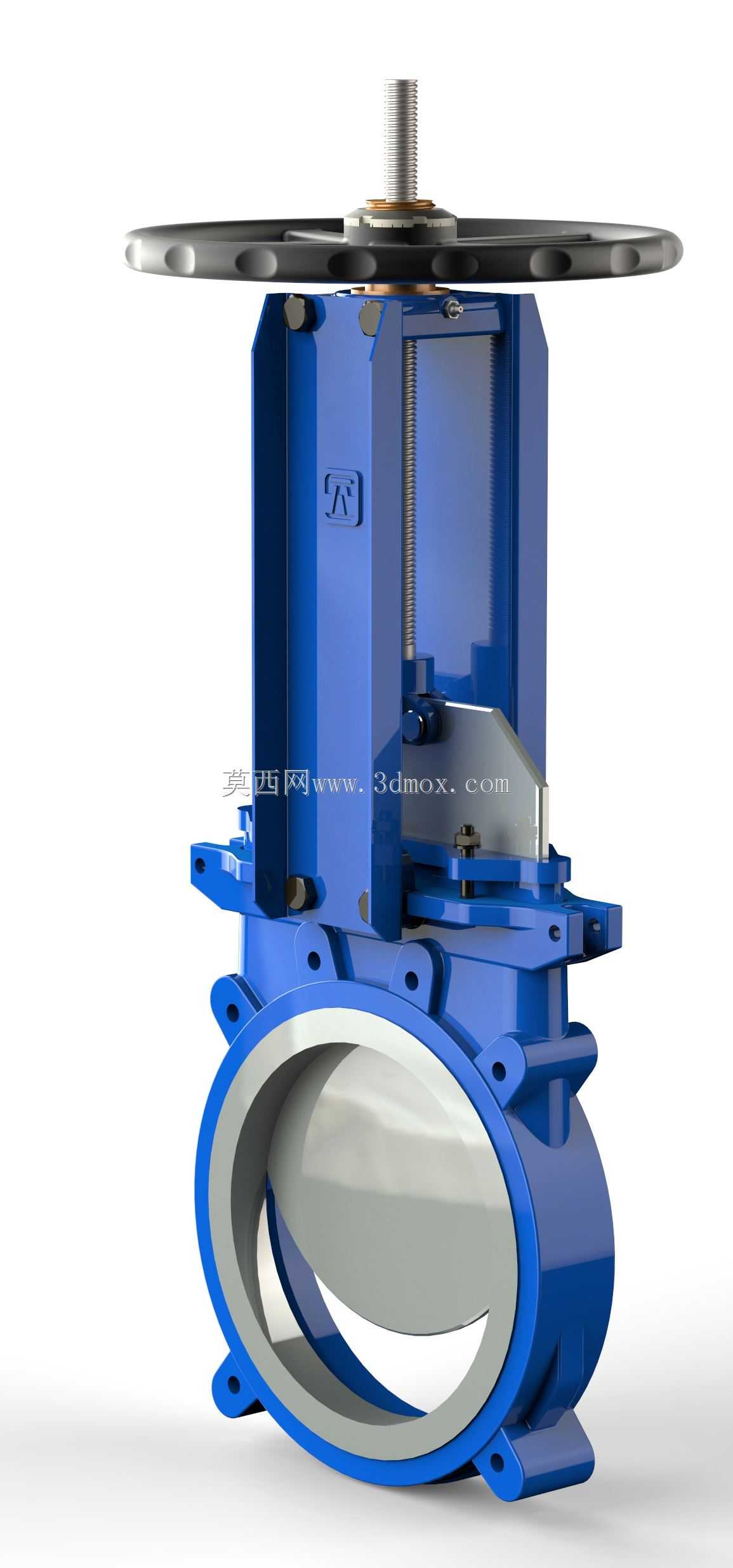

这款手动刀闸阀主要面向矿山洗选、市政污水、造纸制浆、粉体输送等工况场景设计，这类场景的输送介质往往混杂纤维、固体颗粒、粘稠浆料，普通闸阀容易出现阀板卡涩、密封面磨损泄漏的问题，而刀闸阀依靠锋利的阀板刃口可以在启闭过程中直接刮除密封面附着的杂物，切断介质内的纤维与固体结块，保障截断动作顺畅可靠。该阀门采用顶部手轮驱动结构，通过阀杆的螺旋传动将手轮的旋转力矩转化为阀板的垂直升降动作，手轮采用大直径圆盘结构，操作人员无需额外辅助工具即可手动完成启闭操作，手轮下方设置有防尘密封罩，避免外界粉尘、浆液飞溅进入阀杆螺纹副，延长传动结构的使用寿命。阀体采用对夹式连接结构，安装时可直接夹持在两端管道法兰之间，相比法兰式连接的同口径阀门，整体轴向尺寸更短，重量更轻，能够有效节省管道安装空间，尤其适合空间局促的管线改造场景。阀体流道采用全通径无凹槽设计，介质流经阀门时不会出现流道缩径、介质滞留的问题，既可以降低介质输送的流阻损失，也能避免固体颗粒在阀腔内部堆积造成的卡堵故障。阀板采用高强度不锈钢材质加工，刃口经过淬火硬化处理，具备优异的耐磨与抗冲击性能，密封副采用橡胶全包覆结构，在关闭状态下可以实现零泄漏密封，即使输送带有腐蚀性的工业废水、矿浆介质，也能保障长期密封可靠性。设计过程中充分考虑了现场维护的便捷性，阀体两侧的密封压盖采用可拆卸螺栓连接，当密封件出现磨损时，无需将整个阀门从管线上拆下，即可在线更换密封组件，大幅降低设备运维的时间与人力成本。阀门顶部的阀杆设置有明显的开度标识，操作人员可以直观判断当前阀门的启闭状态，避免误操作引发的管线故障，整体结构紧凑，传动部件全部做了防腐防锈处理，能够适应户外露天、高湿度、多粉尘的恶劣工业安装环境，可满足不同压力等级的低压管线截断需求。
