涡轮式流体输送泵结构设计方案

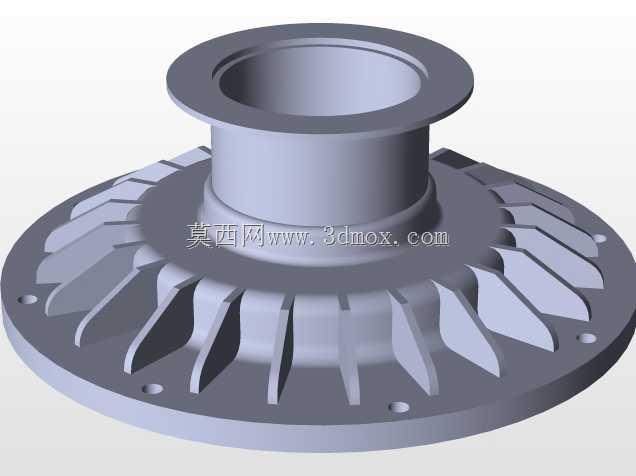

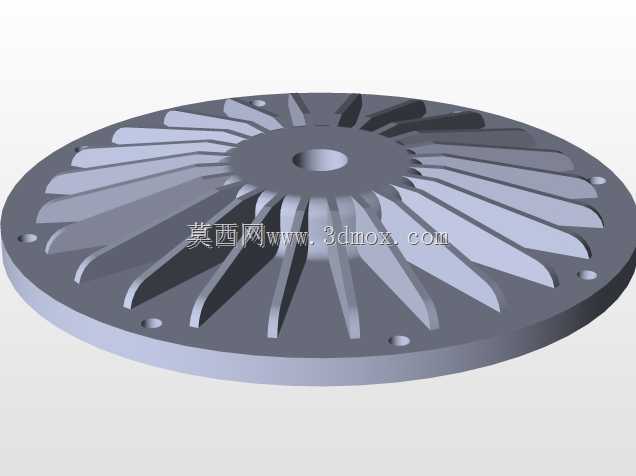

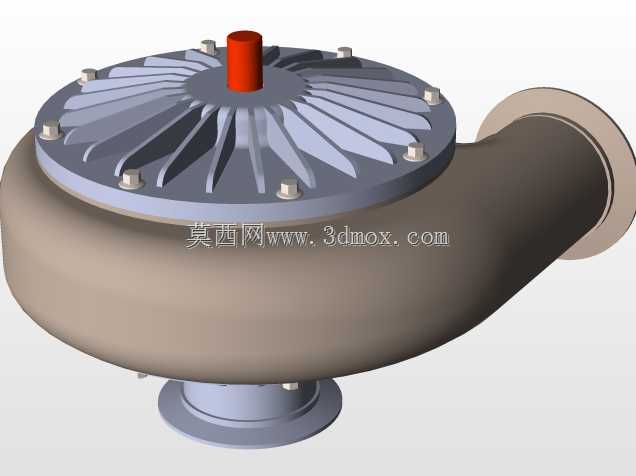

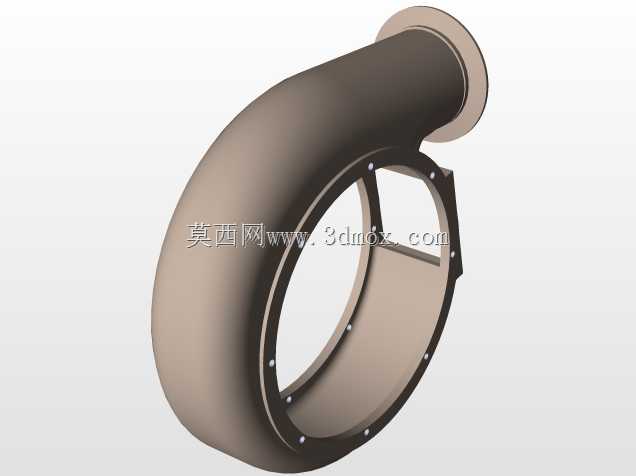

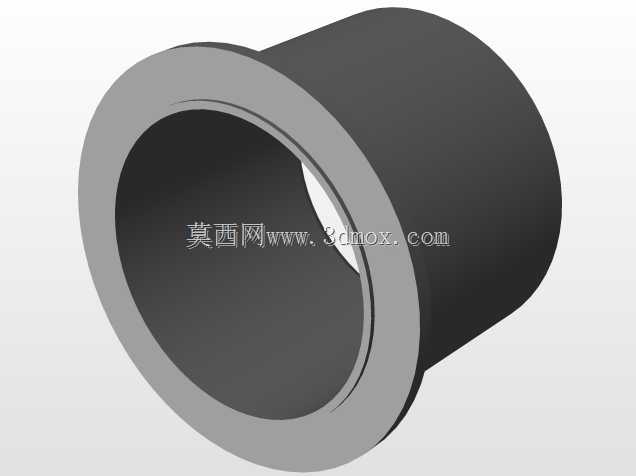

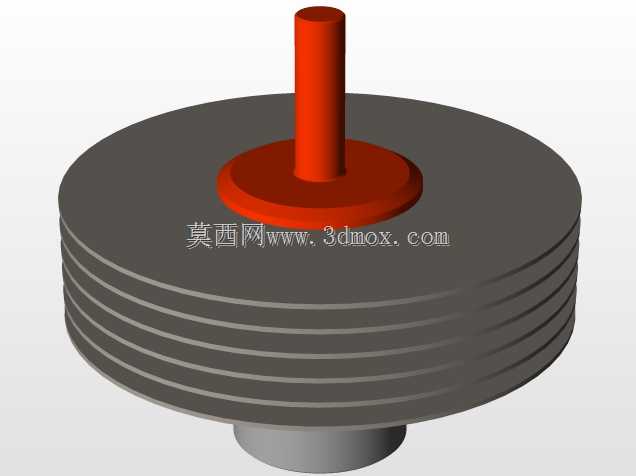

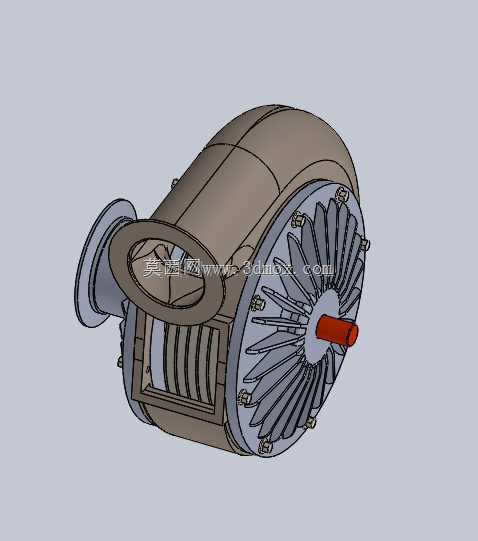

这款涡轮泵主要面向中小流量高扬程的流体输送场景，常见应用在工业冷却循环系统、小型化工流体输送、机床切削液供液回路、车用辅助增压供油等工况中，能够稳定输送低粘度、无硬质大颗粒的洁净流体，在需要稳定输出压力、连续运行的流体回路中承担核心动力单元的作用。从实际用途来看，该泵依靠叶轮高速旋转产生的离心力对流体做功，将输入端的流体加压后从输出端送出，相比普通容积式泵，它的输出流量更平稳，运行过程中压力脉动小，适合对流体供给稳定性有要求的回路，同时结构紧凑的设计也让它能够适配安装空间有限的设备集成场景。在功能特性上，这款涡轮泵采用侧进上出的流道布局，输入端采用法兰式连接结构，能够和标准管路快速对接，输出端同样采用法兰接口保证连接密封性；泵体内部的叶轮采用径向直叶片搭配导流蜗壳的结构，能够最大化将叶轮旋转的动能转化为流体的压力能，减少流道内的涡流损耗，提升泵的整体运行效率；泵体端盖采用周向均匀分布的紧固件锁紧，既保证了泵腔的密封性能，也方便后期拆解维护叶轮与密封组件；动力输入轴伸出端做了轴径适配设计，能够直接和标准驱动电机的输出轴对接，不需要额外定制转接轴件。设计思路上，这款涡轮泵优先考虑了运行稳定性与装配便捷性，整体采用剖分式泵体结构，将流道部分与叶轮安装腔做一体化铸造成型，减少了拼接密封面的数量，降低了长期运行过程中出现渗漏的概率；叶轮与输入轴采用键连接传动，能够传递足够的扭矩，避免高转速下叶轮与轴出现相对滑动；端盖处的散热鳍片结构能够在泵运行过程中，将泵腔内部因为流体摩擦、轴承转动产生的热量快速散发到空气中，避免密封件因为长期高温出现老化失效，延长设备的连续运行时长。从外形尺寸与安装边界来看，这款涡轮泵整体呈类圆柱布局，轴向总长度适配常规71机座驱动电机的安装尺寸，径向最大尺寸为叶轮端盖的外径，安装时可以采用底部支座固定或者法兰对接固定两种方式，输入端与输出端的法兰中心距经过标准化设计，能够直接对接同通径的工业管路，安装时不需要额外调整管路走向；输入轴的伸出长度与轴径符合通用泵类安装标准，和驱动电机对接时不需要额外调整同轴度的补偿量，能够大幅降低现场安装的调试难度，同时泵体的整体重量控制在合理区间，小型起重设备或者人工即可完成安装就位，不需要额外配置重型吊装设施。
