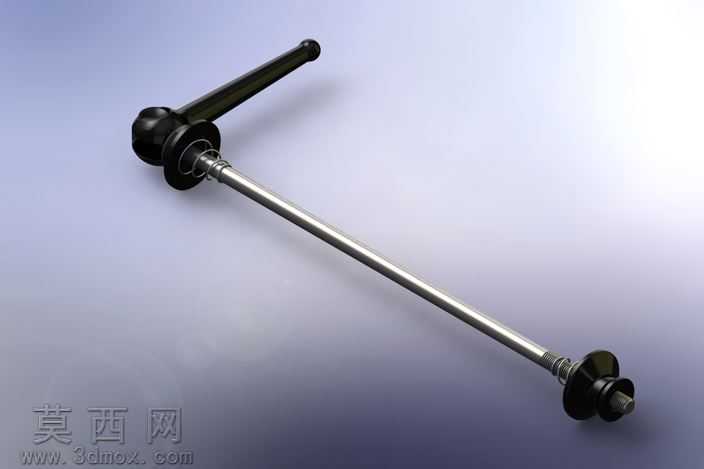

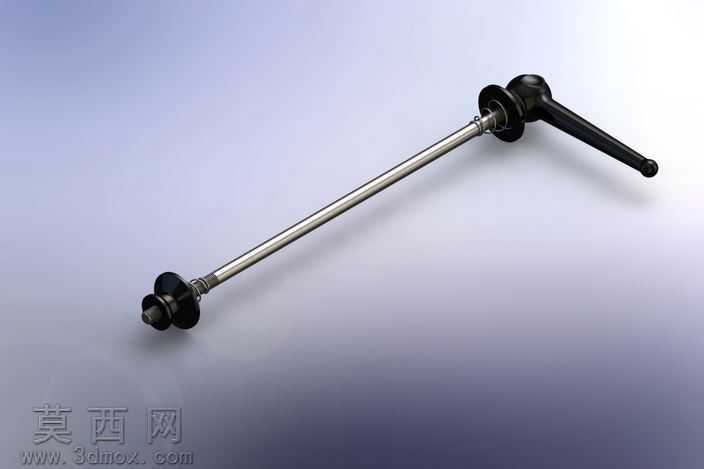

后轮自行车快速释放杆三维结构设计

本作品为自行车后轮快拆杆的三维参数化设计成果，建模阶段采用SolidWorks软件完成全零件的特征化构建，首先依据自行车轮组锁紧的实际功能需求，确定快拆杆的整体尺寸比例：长直杆部分采用等直径圆棒特征建模，通过拉伸凸台命令生成基础杆身，两端分别构建偏心凸轮锁紧机构与调节螺母结构。其中操作手柄部分采用曲面建模方式，先绘制手柄的轮廓草图，通过扫描、放样命令生成符合人体工学的握持曲面，手柄与凸轮的连接部分采用同轴心配合约束，还原真实快拆结构的偏心运动逻辑。材质渲染阶段，长直杆部分赋予抛光不锈钢材质，调整金属材质的反射率与粗糙度参数，模拟金属杆身的冷冽金属光泽与细微拉丝纹理；手柄部分赋予哑光黑色工程塑料材质，添加细微的颗粒质感提升真实感；两端的锁紧压盖、弹簧与调节螺母分别赋予镀锌金属与弹簧钢材质，区分不同零件的材质视觉差异，弹簧部分通过螺旋线扫描生成精准的螺旋结构，还原弹簧的圈数、线径与预压缩状态。结构设计上，完整还原快拆杆的工作逻辑：偏心凸轮旋转时可带动杆身产生轴向位移，实现轮组的快速锁紧与松开，两端的锥形压盖可适配花鼓的安装端面，保证锁紧时的对中性，弹簧结构可在松开状态下支撑两端压盖，避免零件脱落，方便轮组拆装操作。建模过程中对所有配合面添加了合理的装配约束，确保各活动部件可实现预期的运动仿真，整体模型无多余特征、无破面，各零件的倒角、圆角细节均按照实际加工工艺要求添加，既保证了模型的视觉真实感，也具备实际的结构参考价值，可用于自行车配件的结构演示、拆装教学以及相关改装设计的参考依据。
