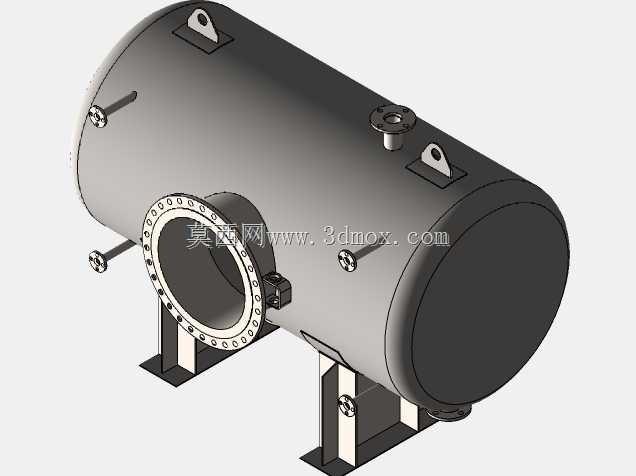

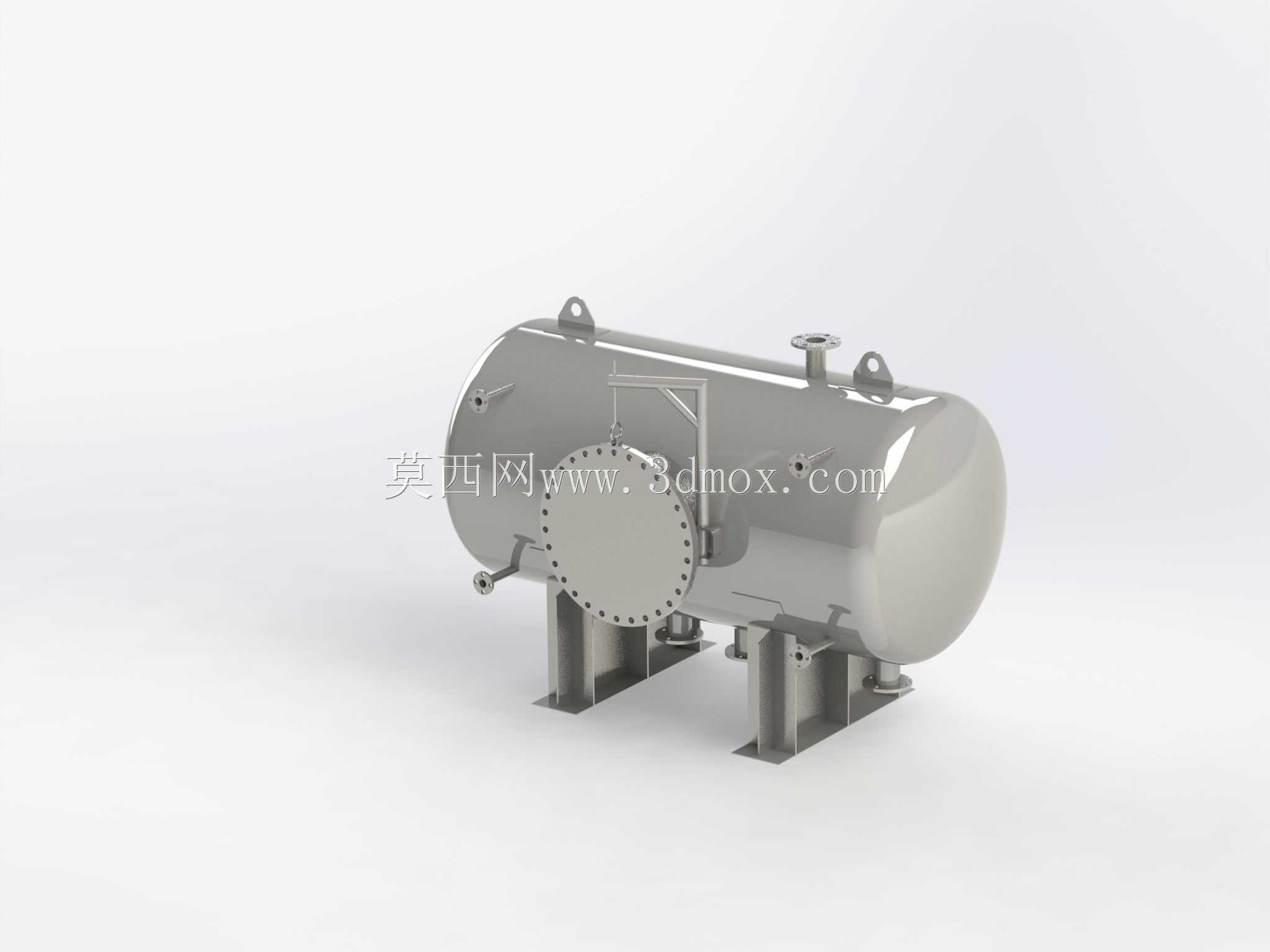

带有人孔结构的卧式ASME标准压力容器

这款卧式承压容器主要面向石油炼化、精细化工、食品制药、工业气体储运等行业的流体存储与工艺缓冲场景，可在合规承压范围内存储压缩气体、液态化工介质、工艺反应中间物料，也可作为小型生产线的稳压缓冲罐体使用，适配需要定期进入罐体内部开展检修、清洁、物料残留清理的作业需求。设备整体采用卧式鞍座支撑布局，相比立式罐体拥有更低的安装重心，对安装场地的地面承重要求更友好，适合布置在厂房层高有限、需要预留顶部管线操作空间的生产区域。罐体主体为等直径圆柱形筒身搭配两端标准椭圆封头，椭圆封头的曲面过渡结构能够有效分散内部承压时的应力集中点，避免直角结构带来的疲劳开裂风险，提升设备长期带压运行的结构稳定性。筒身一侧设置大直径法兰连接的人孔结构，人孔法兰采用周向均匀排布的螺栓紧固结构，配套带密封槽的盲板盖，日常运行时通过螺栓预紧力配合密封垫片实现完全密封，需要进入罐体内部作业时，可拆除全部螺栓打开人孔，为检修人员提供足够的进出通道，无需切割破坏罐体结构，大幅降低后期维护的成本与作业周期。罐体顶部预留多个不同规格的工艺接管接口，可分别对接进料管线、出料管线、压力检测仪表、安全泄压阀、放空管路等配套部件，满足不同工艺场景的管路对接需求，接口位置经过布局优化，避免相邻管路安装时出现干涉问题，同时预留了安全附件的安装空间，保障超压工况下的泄压安全。底部的两组鞍式支座采用焊接式钢结构设计，支座与筒身接触位置设置弧形贴合面，保证支撑应力均匀传递到筒壁，避免局部应力过大造成筒身变形，支座底板预留地脚螺栓安装孔，可通过膨胀螺栓或预埋螺栓将罐体牢牢固定在安装基础上，抵消介质充装、设备运行时的振动与水平推力。设计过程中严格遵循ASME VIII卷的承压设备设计规范，对筒身壁厚、封头厚度、法兰螺栓规格、支座承重能力都做了匹配性校核，既保证设备在额定承压范围内的结构安全，也避免过度设计造成的材料浪费，整体外形规整，安装边界清晰，可直接嵌入常规化工生产单元的布局中，适配多数中小型生产场景的介质存储需求。
