摩托车催化转化器冷启动性能优化实验装置

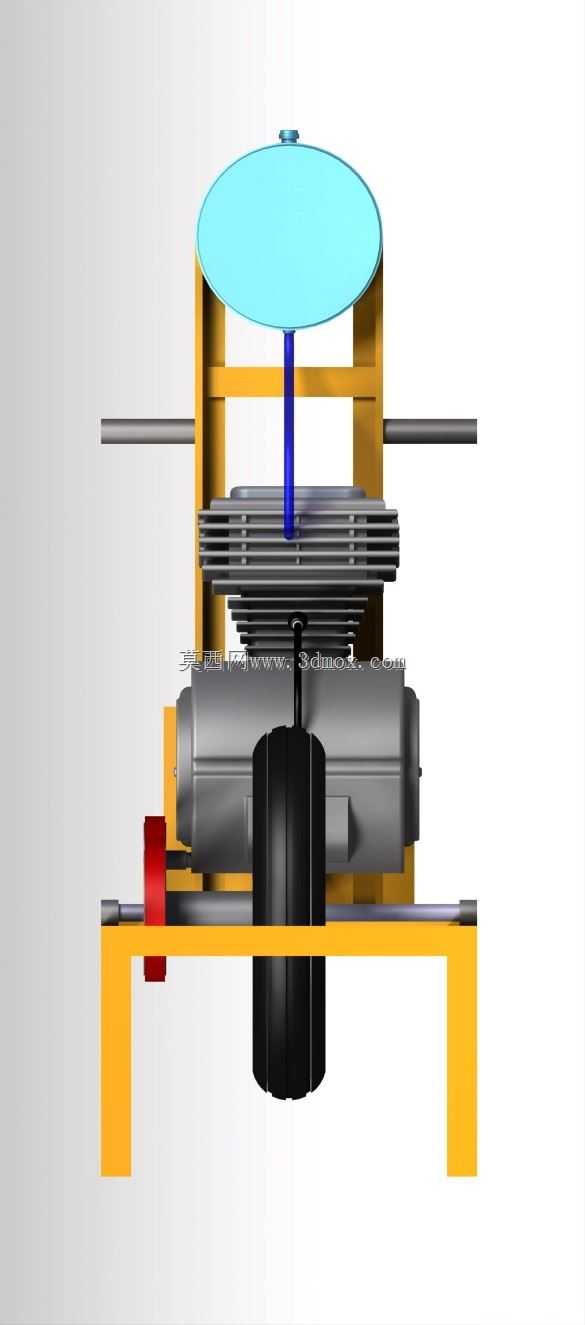

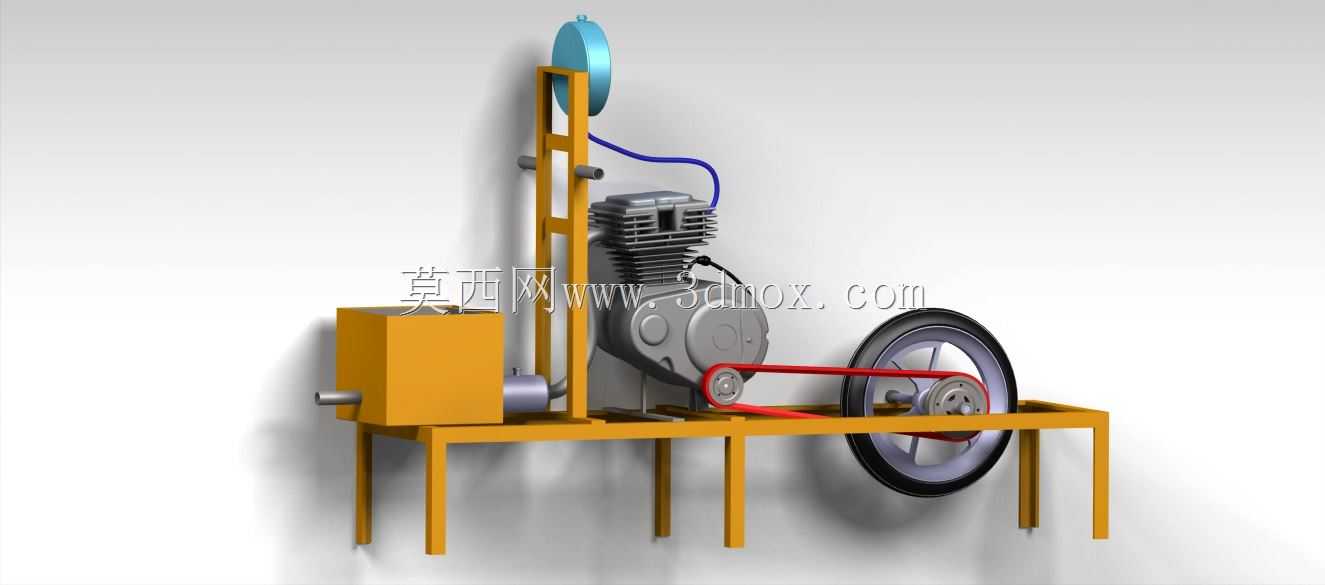

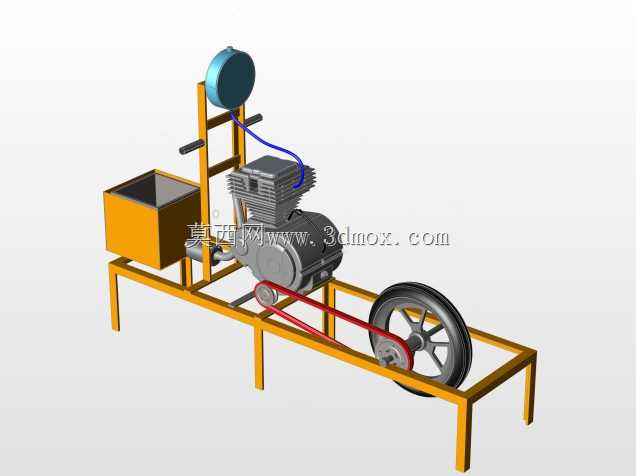

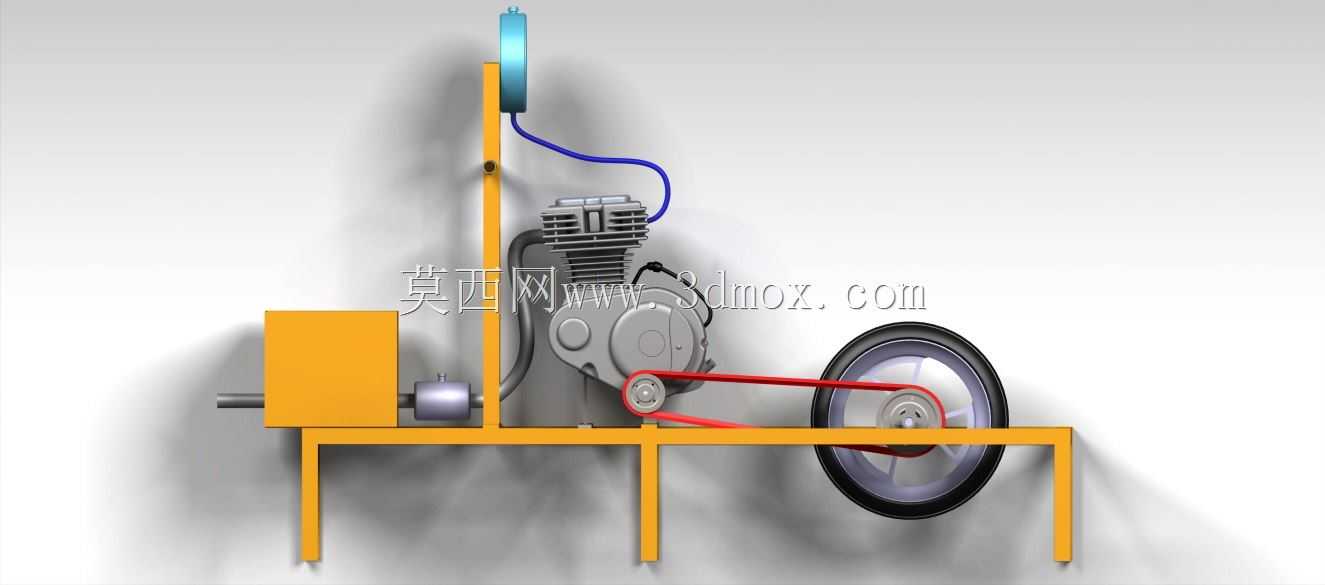

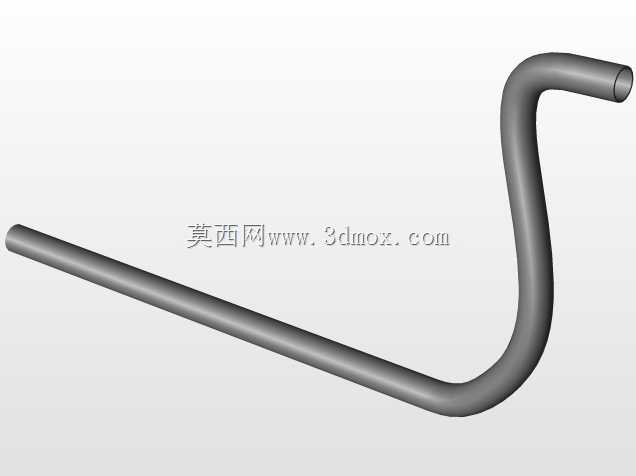

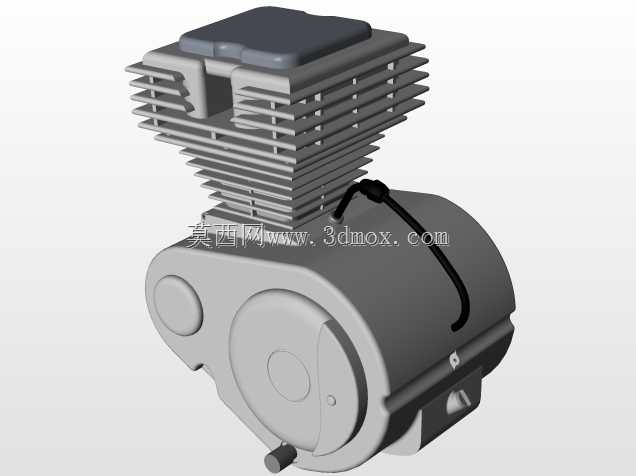

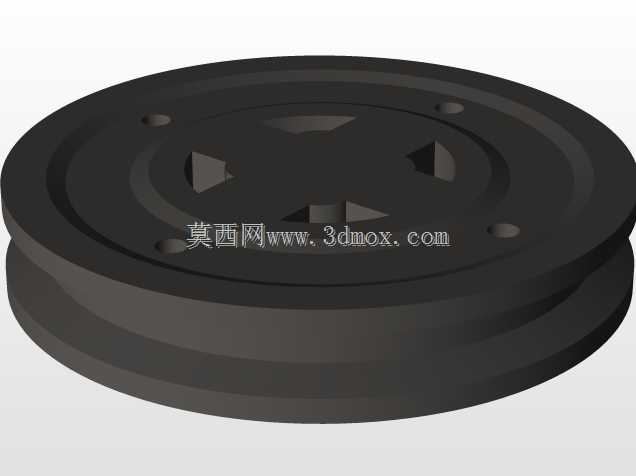

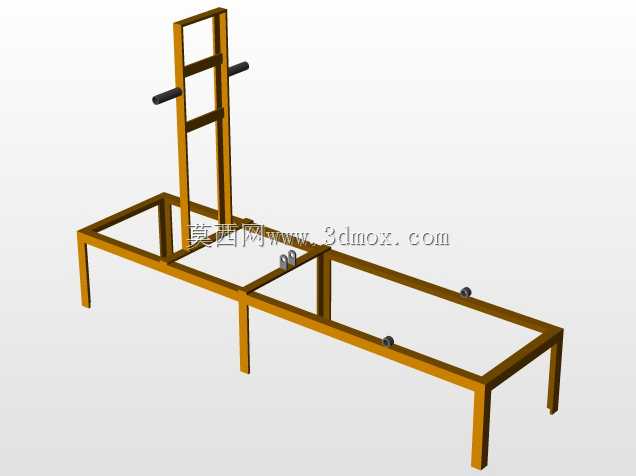

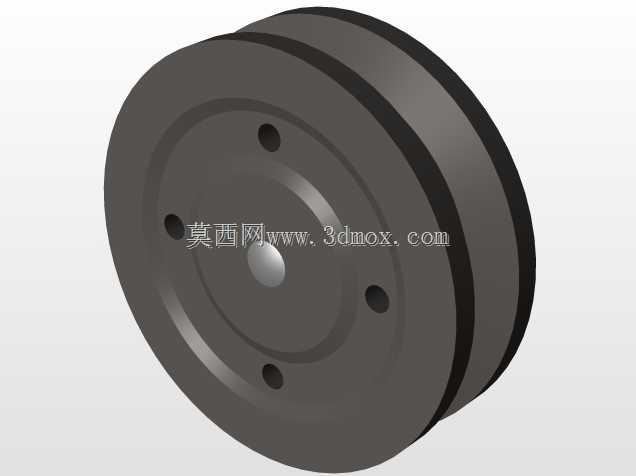

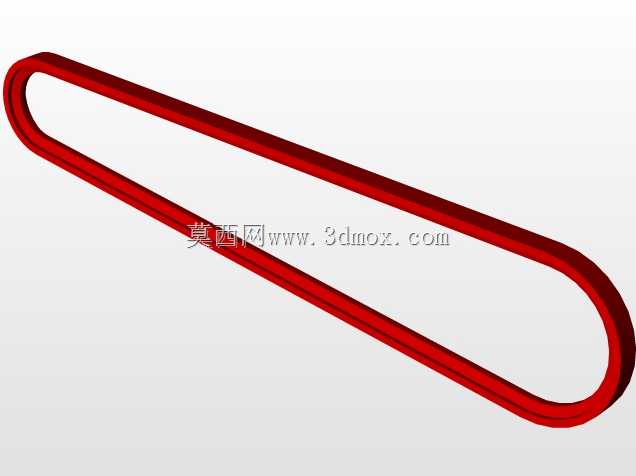

该装置面向摩托车尾气排放性能优化的实验研发场景搭建，主要用于验证潜热储存系统对摩托车催化转化器冷启动阶段转化效率的提升效果，解决传统摩托车冷启动时催化器未达工作温度、尾气污染物排放超标的行业共性问题。整套装置集成了摩托车单缸发动机总成、带传动轮组、模拟车轮负载、潜热储热单元、供油储液模块、支撑台架等核心部件，可在实验室环境下完整复现摩托车冷启动到热机运行的全工况过程，为催化器预热策略、储热材料换热效率、管路布局优化提供可量化的测试载体。装置采用框架式型钢台架作为承载基础，所有功能部件沿台架长度方向依次排布，发动机主体固定在台架中段位置，通过红色皮带传动机构连接侧方的模拟车轮负载，可通过调整负载轮阻尼模拟不同行驶阻力工况；潜热储热单元布置在发动机排气侧与催化转化器的连接路径上，通过定制管路与发动机排气道、冷却回路连通，可在发动机热机阶段储存多余排气热量，在冷启动初始阶段快速释放热量将催化器载体加热至起燃温度，大幅缩短催化器达到高效工作区间的等待时间。供油储液模块布置在台架左侧，通过独立支架固定，预留了标准化的管路接口与流量调节空间，可根据实验需求调整燃油供给参数与储热介质循环流量；台架上方设置的蓝色储液罐通过柔性管路与储热单元连通，用于补充储热换热介质，同时可直观观测介质液位状态。整套装置的安装边界充分考虑实验室台架测试的操作需求，各部件之间预留了足够的传感器安装、管路拆装、参数调试空间，支撑腿采用等高度设计保证台架整体水平度，传动部件外侧预留安全防护安装位，可适配不同排量的摩托车发动机替换测试，也可拓展接入尾气分析仪、温度传感器、压力传感器等测试设备，完成多维度的排放性能数据采集，为摩托车排放升级技术研发提供可靠的实体测试支撑。
