CREO环境下链轮传动组件结构设计

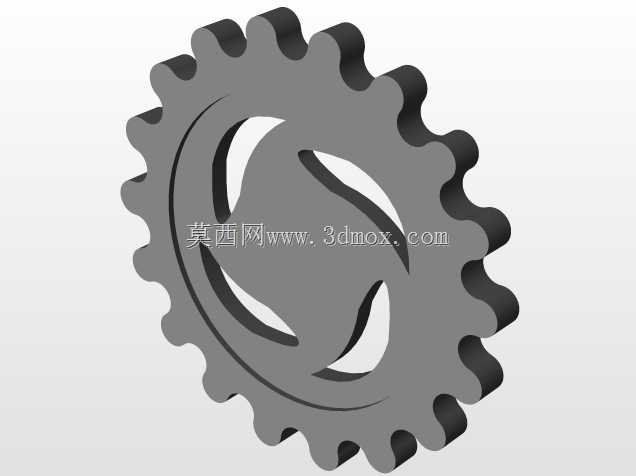

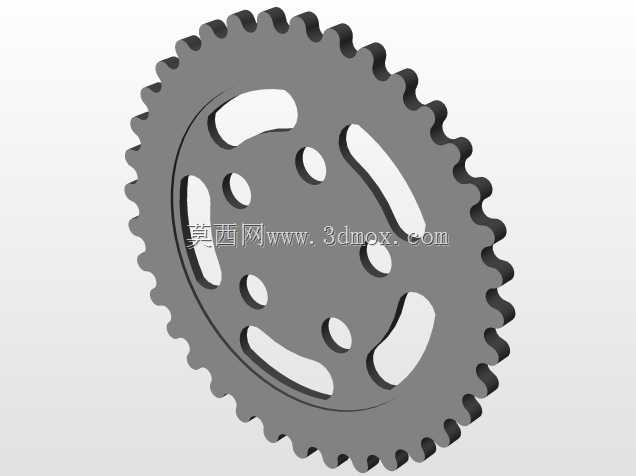

　　这套链轮链条传动结构，是机械传动系统里应用极广的挠性啮合传动组件，和齿轮传动、带传动相比，它能在中心距较大的工况下保持精准的平均传动比，不会出现带传动的弹性打滑问题，同时张紧力需求更小，作用在轴和轴承上的载荷更低，在输送线、农机传动、摩托动力传递、机床进给机构、轻工生产线的动力传输环节都有大量落地应用。从结构设计逻辑来看，链轮的齿形并非随意绘制，齿廓曲线要保证链条滚子能顺畅进入和退出啮合，啮合过程中不会出现卡滞、跳齿问题，同时要尽可能降低啮合时的冲击和接触应力，延长整套传动副的使用寿命。这个链轮采用了三瓣式减重孔设计，在保证轮齿根部抗弯强度、轮毂安装刚度的前提下，尽可能削减了轮体自身重量，降低传动过程中的转动惯量，

　　对于频繁启停的传动工况来说，能有效减少启动冲击，降低驱动端的动力损耗。轮齿的节距、齿顶圆、齿根圆尺寸都严格匹配对应规格链条的参数，齿侧间隙留量经过校核，既能补偿加工装配带来的尺寸误差，也能适应工作过程中因温度变化、磨损带来的尺寸变动，避免运转时出现咬死的问题。安装边界上，链轮的轮毂孔径、键槽尺寸适配常规的传动轴安装标准，端面的定位台阶尺寸能保证装配时的轴向定位精度，装配后链轮的径向圆跳动、端面圆跳动公差控制在合理区间，避免运转时出现链条侧向跑偏、异常磨损的问题。链条和链轮的啮合包角也经过设计考量，在常规中心距的传动布置下，啮合齿数能满足传动载荷要求，不会因为啮合齿数过少导致轮齿磨损加快、传动平稳性下降。实际应用中，

　　这套传动组件可以适配多粉尘、一定油污的工作环境，日常维护只需要定期检查张紧度、补充润滑即可，相比其他传动形式维护成本更低，对安装精度的容错性也更好，在低速重载、长距离传动的场景下优势十分明显。建模过程中对轮齿的啮合干涉做了逐帧校验，保证链条在绕入、绕出链轮的全行程中，链节和轮齿之间没有硬干涉，链节的转动自由度符合实际运动规律，能直接用于后续的运动仿真、干涉检查以及工程图输出，给后续的生产加工、装配调试提供准确的三维数据支撑。
