单缸风冷摩托车动力单元结构设计

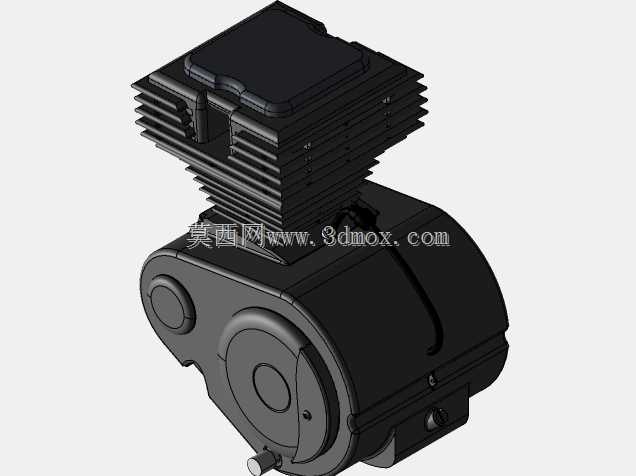

　　这款单缸风冷动力单元主要适配小排量通勤摩托车、轻便越野摩托以及小型特种作业两轮设备，是整车动力输出的核心部件，负责将燃油燃烧的热能转化为曲轴旋转的机械能，通过传动系统驱动车辆行进。从结构设计来看，上部采用密集散热鳍片的缸体与缸盖结构，鳍片的排布角度、间距经过适配自然迎风的流向设计，车辆行驶过程中迎面气流可顺着鳍片间隙快速带走缸体燃烧产生的热量，无需额外配置水冷循环管路、水泵与散热水箱，能大幅简化整车结构，降低后期维护成本，也能适配长时间低速爬坡、非铺装路面行驶的散热需求，避免复杂管路在颠簸工况下出现渗漏故障。下部曲轴箱采用一体化分箱式结构，集成了曲轴安装腔、变速机构容纳腔与离合器安装位，

　　箱体外侧的加强筋排布兼顾了结构刚性与轻量化需求，既可以承受活塞往复运动、曲轴旋转产生的交变冲击载荷，也能控制整体重量避免增加整车前部负载。设计过程中优先考虑了安装边界的适配性，缸体与曲轴箱的连接止口采用标准定位配合，安装孔位的位置度公差控制在合理范围，可直接适配同排量级别车型的车架悬挂安装点，不需要额外修改车架连接结构；缸盖上部的燃烧室、气门安装位与散热鳍片做了一体化结构优化，避免了分体式结构带来的密封渗漏风险，同时预留了火花塞安装孔、进排气接口的标准安装位置，可直接匹配通用化的化油器或电喷节气门体、排气消音器组件。曲轴箱侧盖的造型贴合内部传动机构的轮廓，既减少了不必要的箱体材料冗余，也能为内部的离合器、

　　变速拨叉机构提供足够的容纳空间，侧盖上的观察孔、油道开孔位置符合常规维护操作的人机工程需求，日常检查机油状态、调整离合间隙时不需要拆解过多外围部件。这类风冷单缸动力结构的优势在于结构简单可靠、环境适应性强，在城乡通勤、短途代步、非铺装路面轻型作业场景下的故障率远低于同排量水冷结构，对于三维结构设计从业者而言，该模型完整呈现了小排量内燃机从缸体散热结构到曲轴箱承载结构的设计逻辑，可作为同类动力单元结构设计、改装适配的参考参照，建模过程中对薄壁散热鳍片的厚度控制、箱体加强筋的载荷路径排布、配合止口的公差预留都做了符合工程实际的还原，没有出现结构干涉、安装空间不足的设计问题。
