矿用佩内拉多层振动筛分设备结构

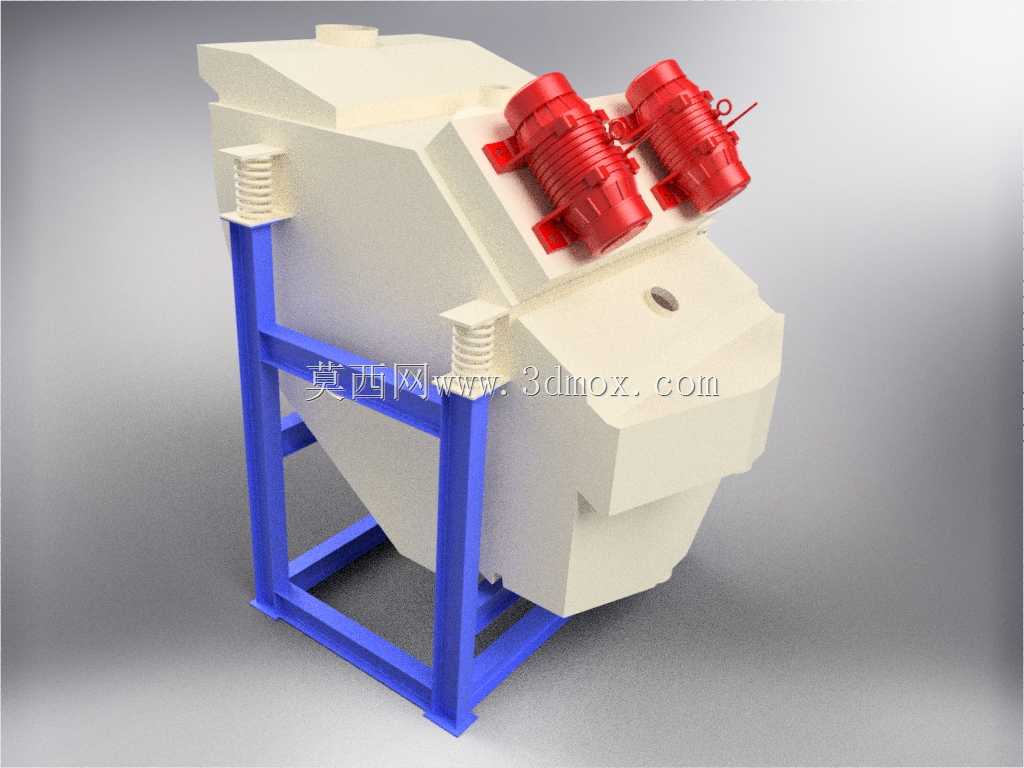

该设备主要应用于矿山选矿、砂石骨料加工、煤炭洗选、建材原料分级等工业生产场景，是物料粒度分级作业中的核心处理设备，可针对不同粒径的矿石、砂石、煤块等散状物料完成多层级粒度分选，将混合物料按照粒径区间精准分离，为后续的破碎、磨矿、成品集料工序提供符合粒度要求的物料，有效提升后续工序的处理效率，降低设备无效损耗。设备实际作业时依靠双振动电机提供激振源，两台振动电机对称布置在筛箱上部侧方，反向同步运转时产生的激振力带动筛箱做高频直线振动，筛箱通过支撑弹簧与底部蓝色机架连接，弹簧可有效缓冲筛箱振动向机架及安装基础的传递，降低作业时的基础载荷与噪音传递。筛箱采用倾斜式多层筛面布局，入料端设置在设备高位侧，物料从入料口进入后沿倾斜筛面向出料端滑移过程中，小于对应筛网孔径的物料逐层透筛，最终从不同层级的出料口排出，实现一次性完成多个粒度区间的物料分级，相比单层筛分设备可大幅缩减筛分工序的占地面积与设备投入成本。设计过程中重点考量了设备的作业稳定性与维护便捷性，机架采用方管焊接的框架式结构，底部为矩形支撑框架搭配四根竖向支撑立柱，整体结构刚性充足，可承受筛箱连续高频振动带来的交变载荷，避免长期作业出现结构变形；筛箱外壳采用厚板材焊接成型，边角做圆弧过渡处理，减少物料在箱体内的积料死角，内壁可根据作业需求铺设耐磨衬板，延长设备在处理硬质磨蚀性物料时的使用寿命；振动电机采用外置式安装设计，通过高强度螺栓固定在筛箱外侧的安装基座上，日常检修、润滑、更换电机时无需拆解筛箱主体，可大幅缩短设备停机维护时间。外形尺寸方面，设备整体为立式框架布局，安装时需预留足够的周边操作空间，设备上方需预留不低于1.2米的检修空间用于振动电机的维护作业，底部机架需通过膨胀螺栓固定在平整的混凝土基础上，基础平面度误差需控制在允许范围内，避免筛箱安装倾斜角度偏差影响筛分效率与物料走料速度；设备进料口需与上游给料设备的出料口做软连接，避免刚性连接传递振动损坏上游给料设备，各层出料口需与下游输送设备做好衔接，确保筛分后的物料可顺畅输送至下一工序。
