车间立柱式悬臂起重吊运设备结构

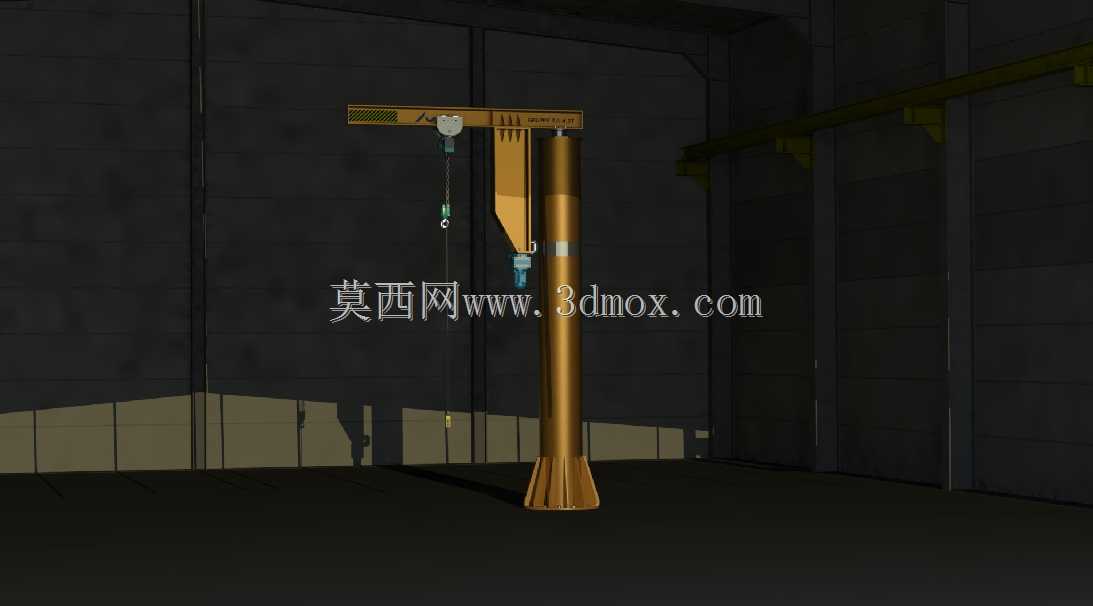

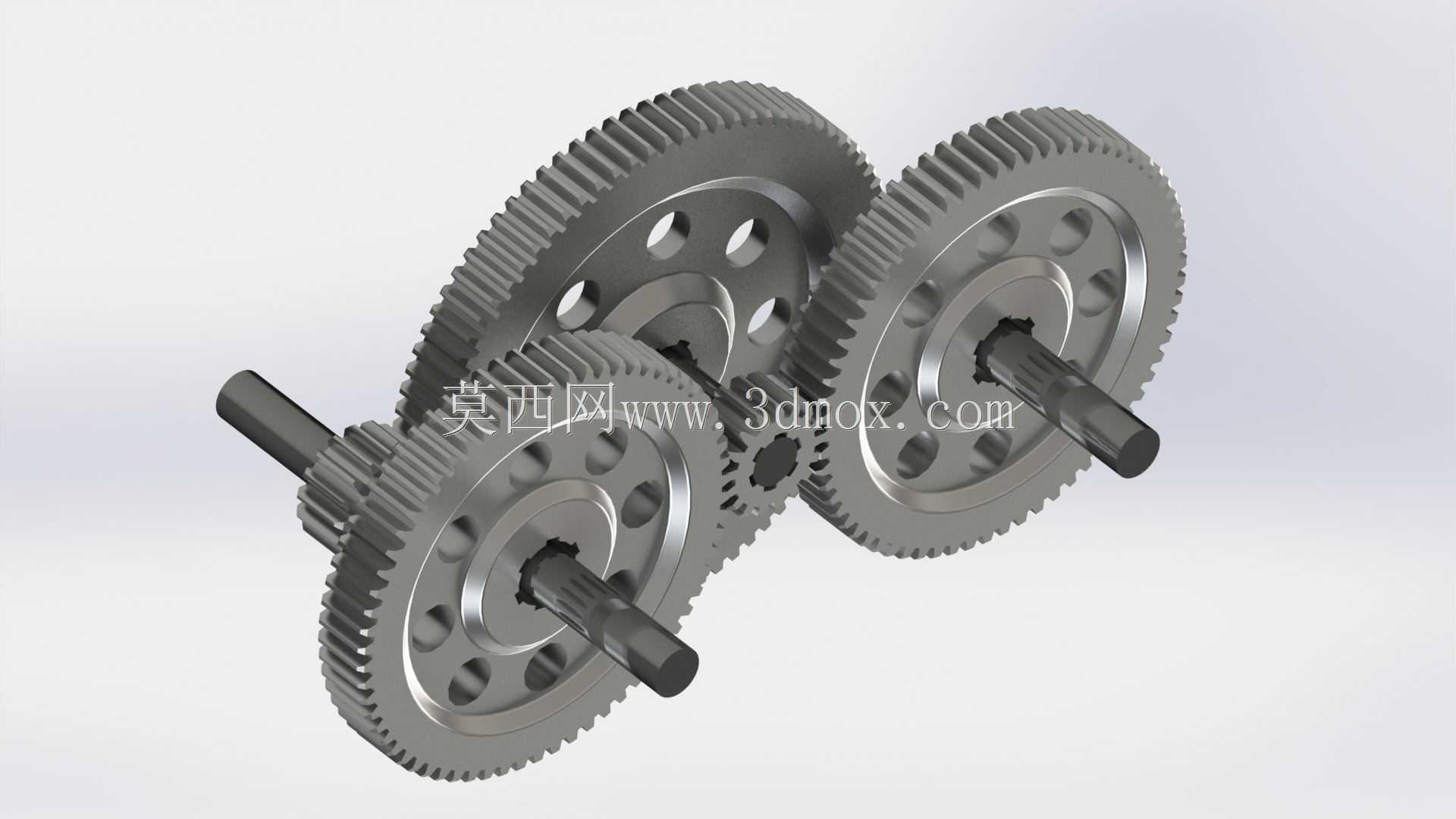

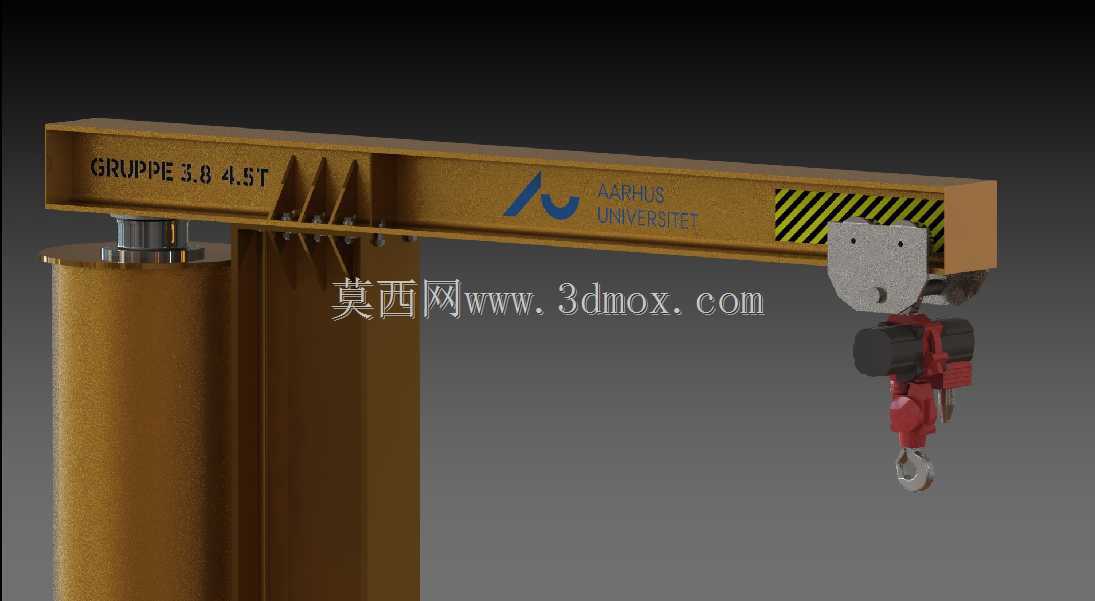

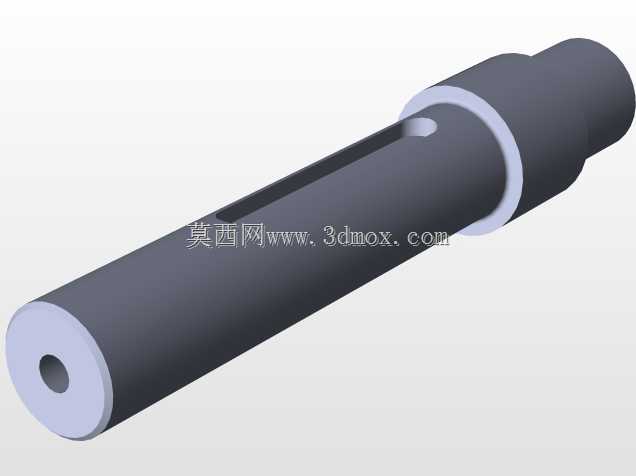

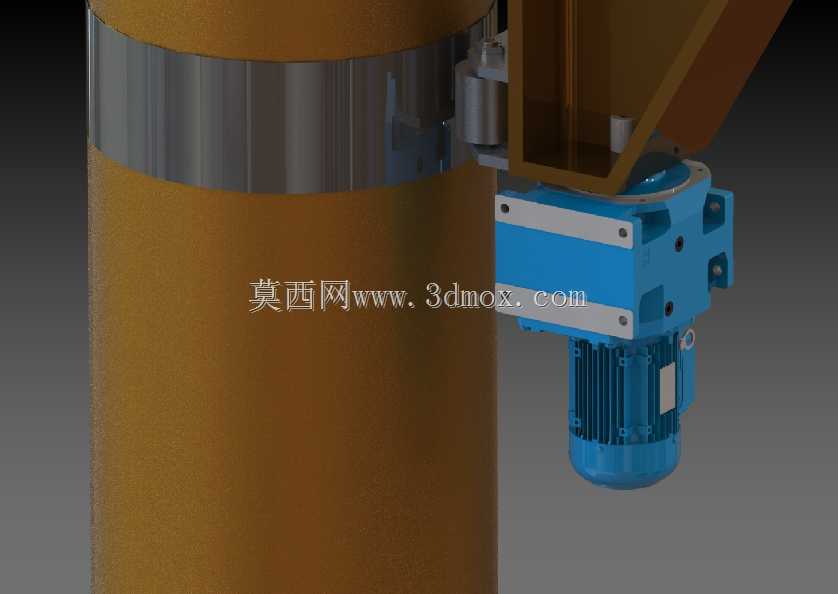

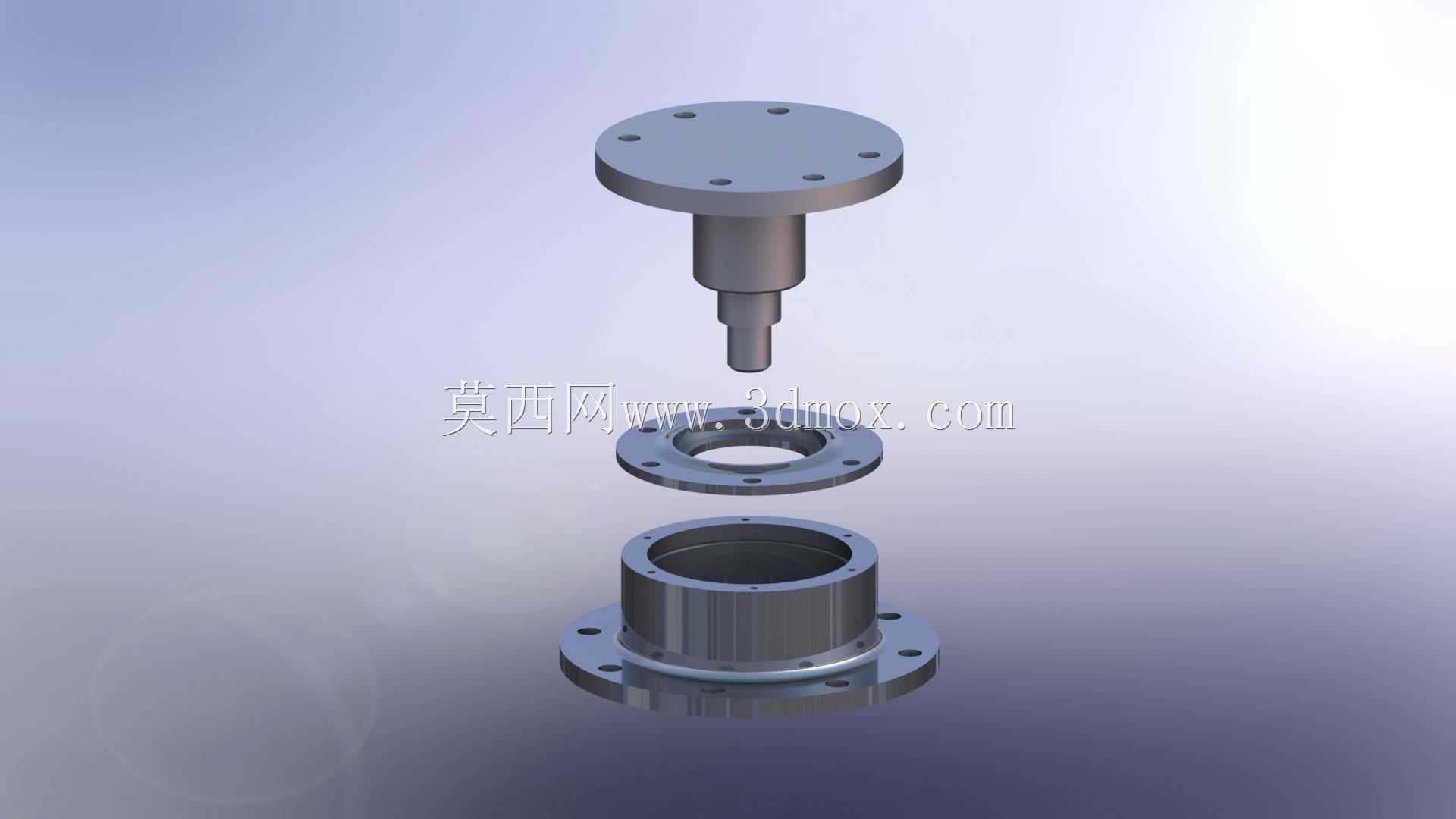

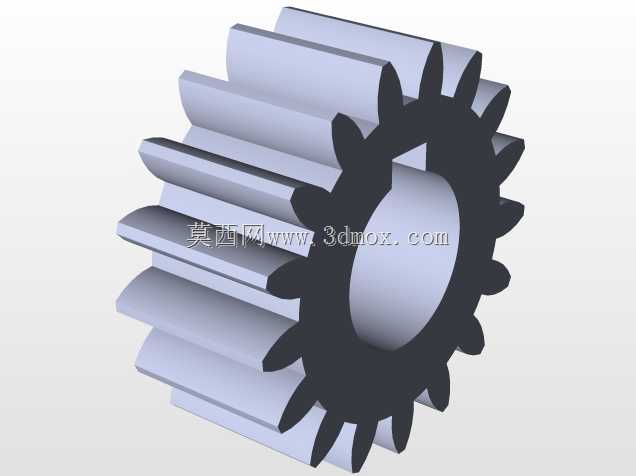

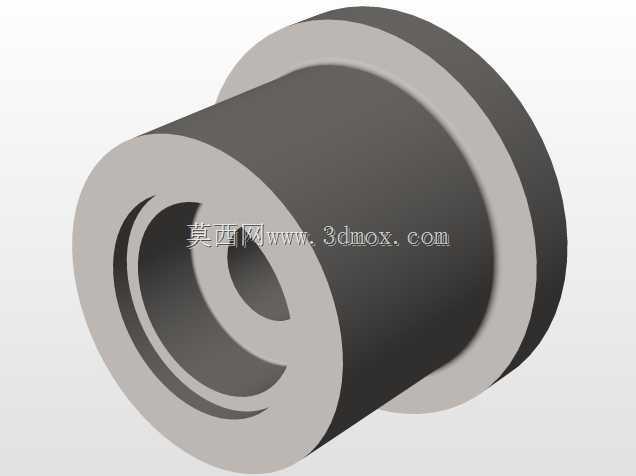

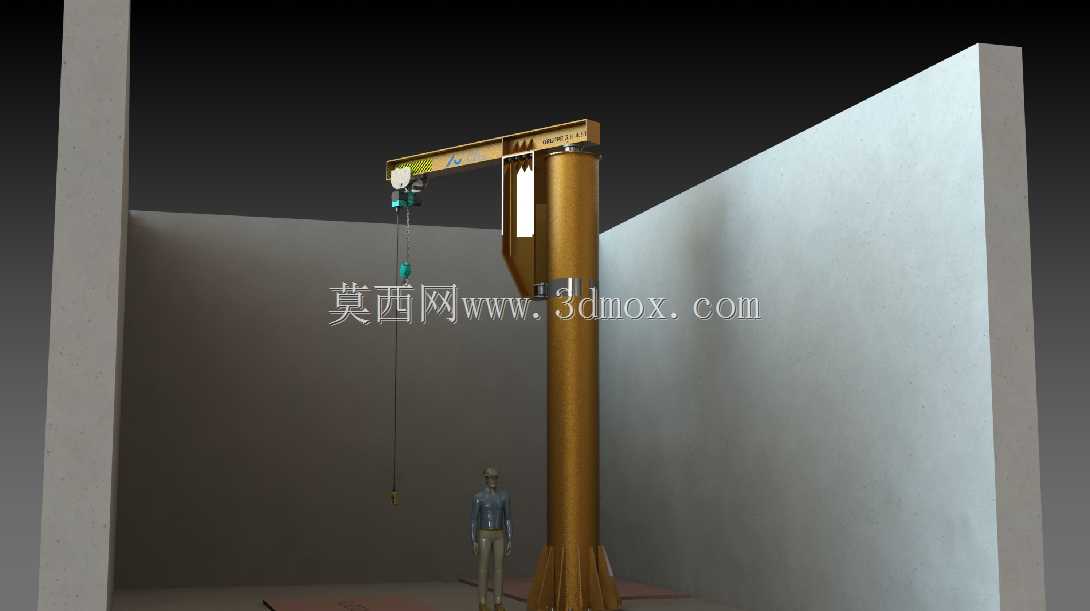

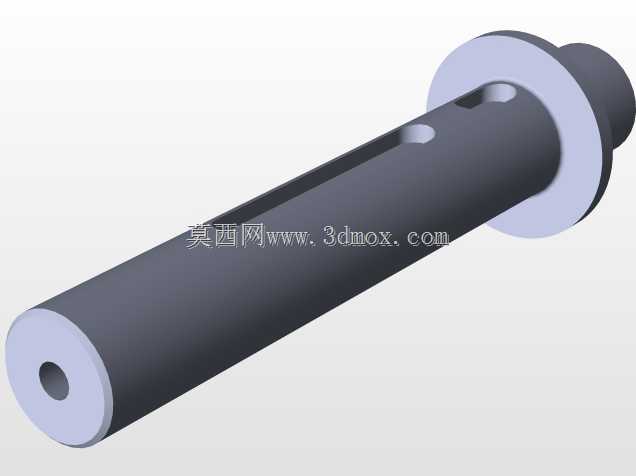

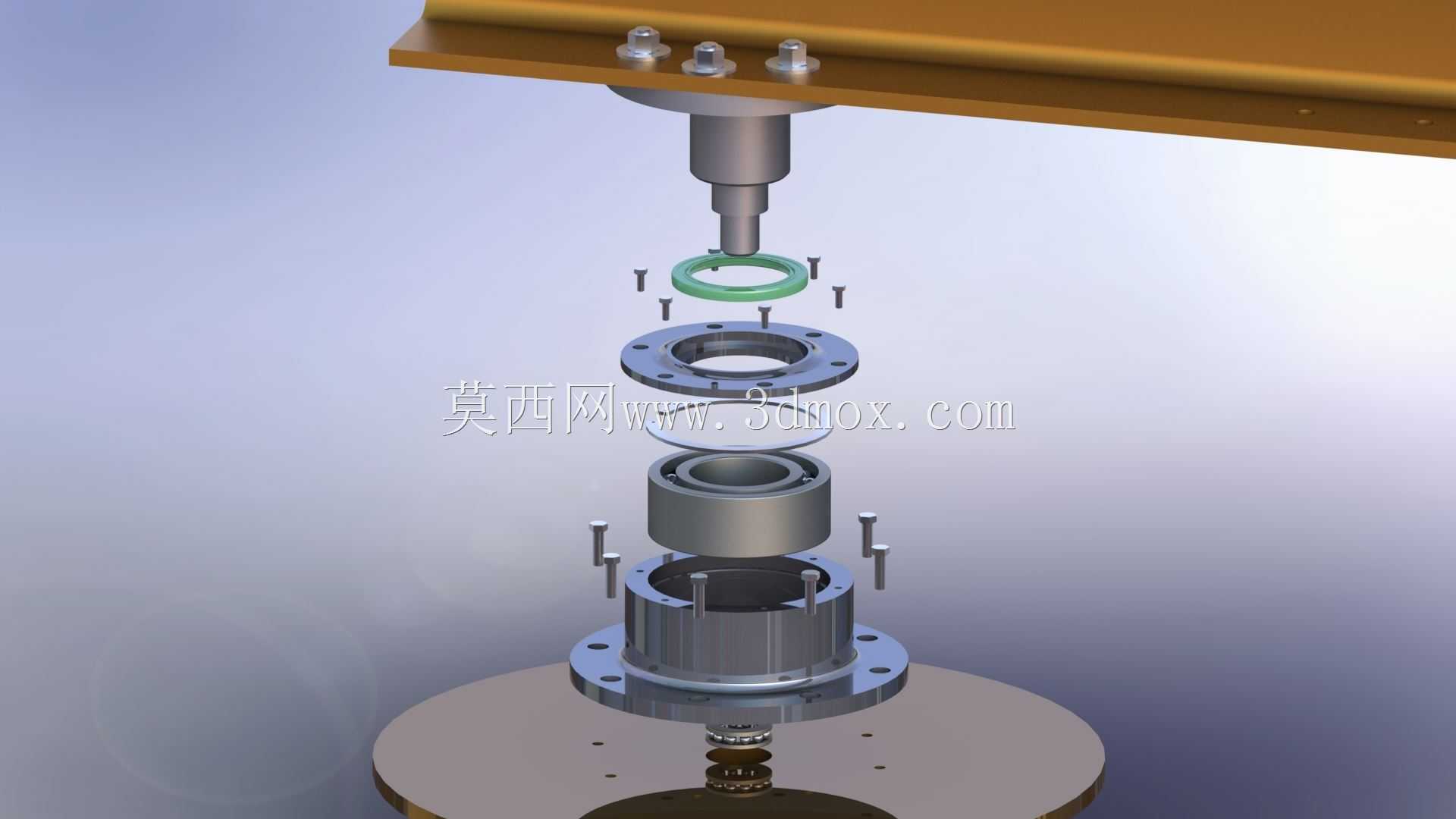

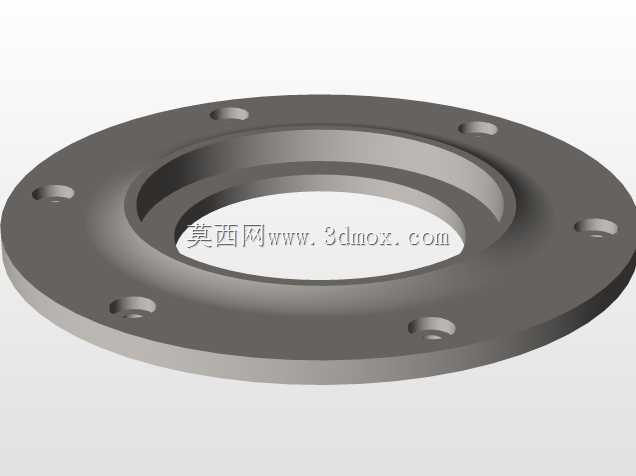

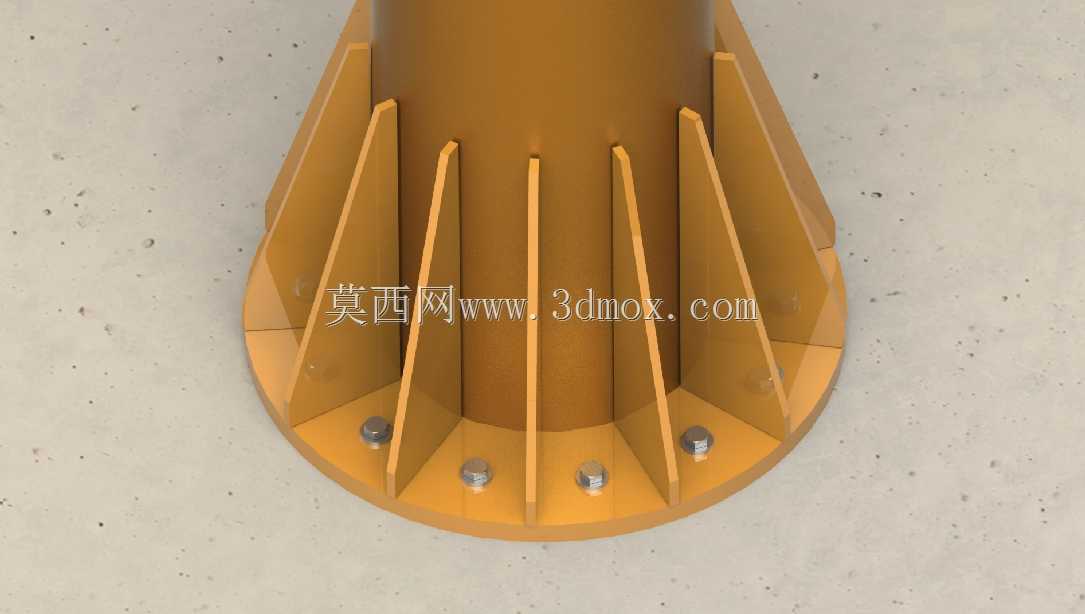

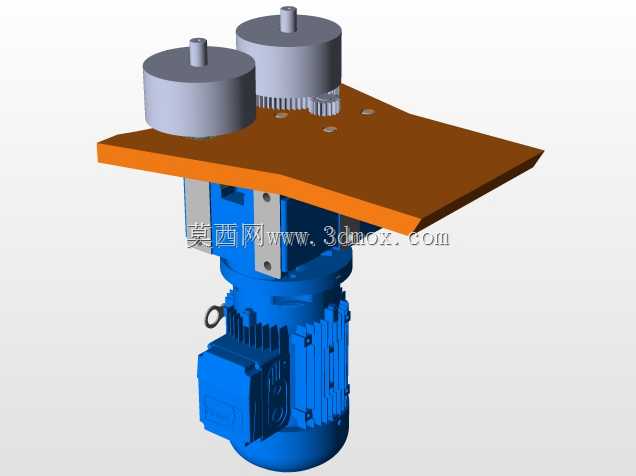

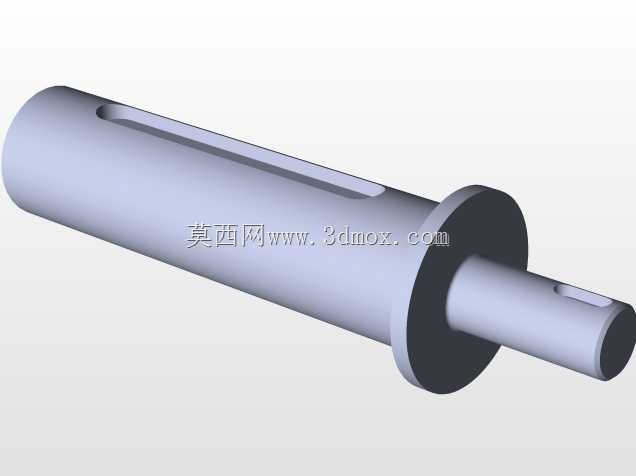

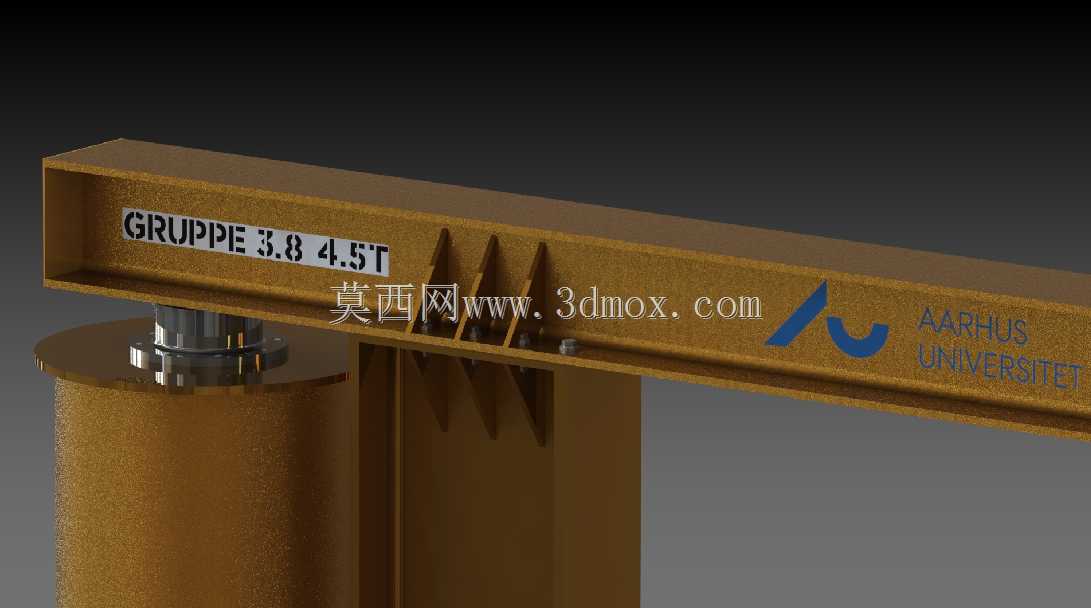

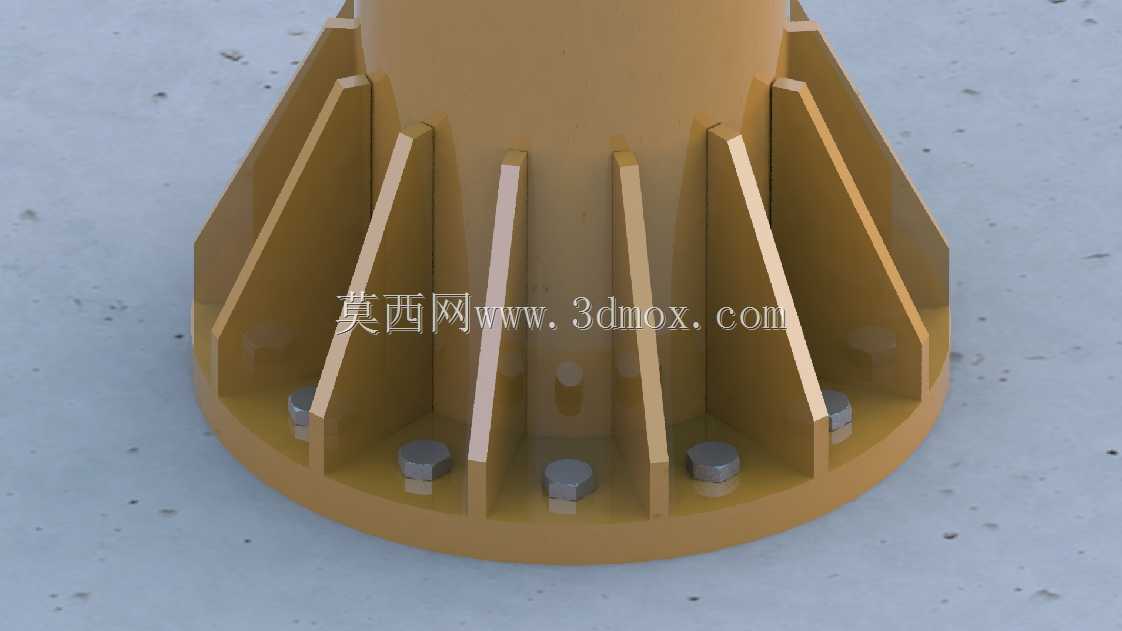

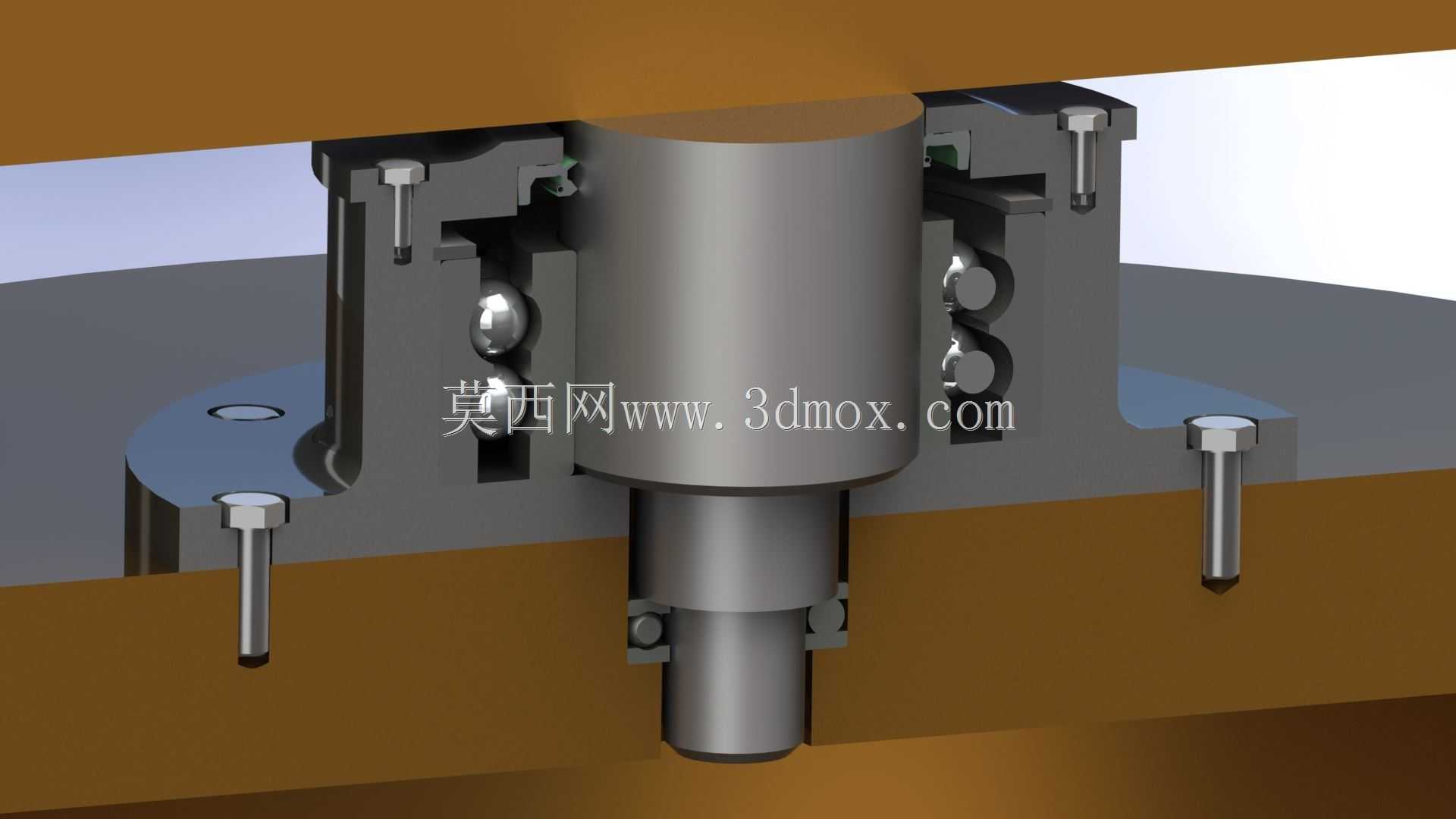

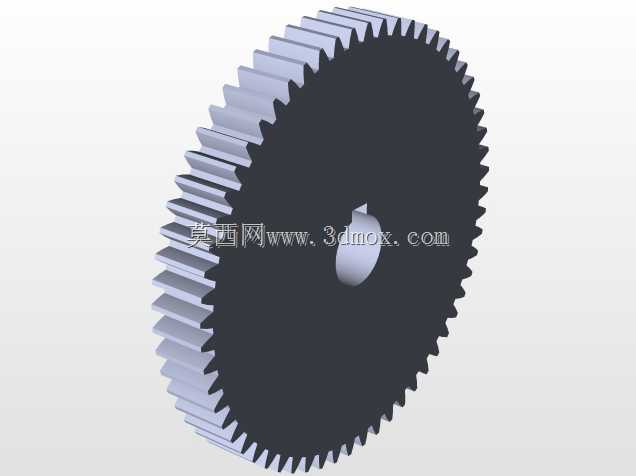

这款立柱式悬臂起重设备，主要面向离散制造车间的固定工位物料吊运场景设计，适配机械加工、零部件装配、小型工件周转等高频次小范围起重作业需求，能够覆盖以立柱为圆心的扇形作业区域，解决车间内行车覆盖盲区的物料转运痛点，无需占用大面积地面通道空间，适合在工位旁、设备侧、仓储分拣区等位置安装使用，可完成工件上下料、模具换装、成品件转序等常规吊运作业，大幅降低人工搬运重型工件的劳动强度，规避人工抬运重物的磕碰、砸伤风险，提升工位间物料流转的作业效率。设备主体采用单立柱落地安装结构，立柱底部通过地脚螺栓与车间混凝土地面刚性固定，无需额外搭建附着式支撑结构，安装时需保证立柱安装面的水平度偏差控制在合理区间，避免悬臂回转过程中出现偏载卡滞问题；悬臂部分采用变截面箱型梁结构，从立柱连接端向悬臂末端逐步收窄截面尺寸，在保证结构抗弯强度的前提下尽可能降低悬臂自重，减少回转驱动的负载阻力，悬臂可围绕立柱中心做360度或限定角度的水平回转，回转部位采用耐磨自润滑轴承配合阻尼结构，既保证回转动作顺滑无卡滞，也能避免吊运过程中悬臂受外力出现随意滑移的问题。起升机构采用电动葫芦搭配钢丝绳卷扬结构，葫芦可沿悬臂下翼缘的轨道做水平方向移动，覆盖整个悬臂长度范围内的作业点位，起升机构设置上下限位保护，避免吊钩冲顶或过放导致钢丝绳脱槽问题，设备整体作业半径覆盖范围适配常规中小型车间的工位间距需求，立柱高度适配常规工业厂房的层高要求，安装时需预留悬臂回转的安全边界，确保悬臂转动范围内无固定管线、设备结构等干涉物体，同时需在地面划定吊运作业警示区域，避免无关人员进入吊运作业范围。设计过程中优先考虑工位作业的实用性，整体结构摒弃冗余装饰性设计，所有受力构件均经过载荷校核，立柱底部的法兰连接结构做加强筋补强处理，悬臂与立柱的连接部位采用加厚回转支座，能够承受额定载荷下的弯矩与扭矩作用，设备表面采用工业级防锈涂装，适配车间内多油污、多粉尘的作业环境，长期使用不易出现漆面脱落、结构锈蚀问题，日常维护仅需定期对回转轴承、葫芦行走轮、钢丝绳等运动部件做润滑检查即可，运维难度较低，能够长期稳定支撑车间工位的日常吊运作业需求。
