塔式起重机底部焊接钢结构总成

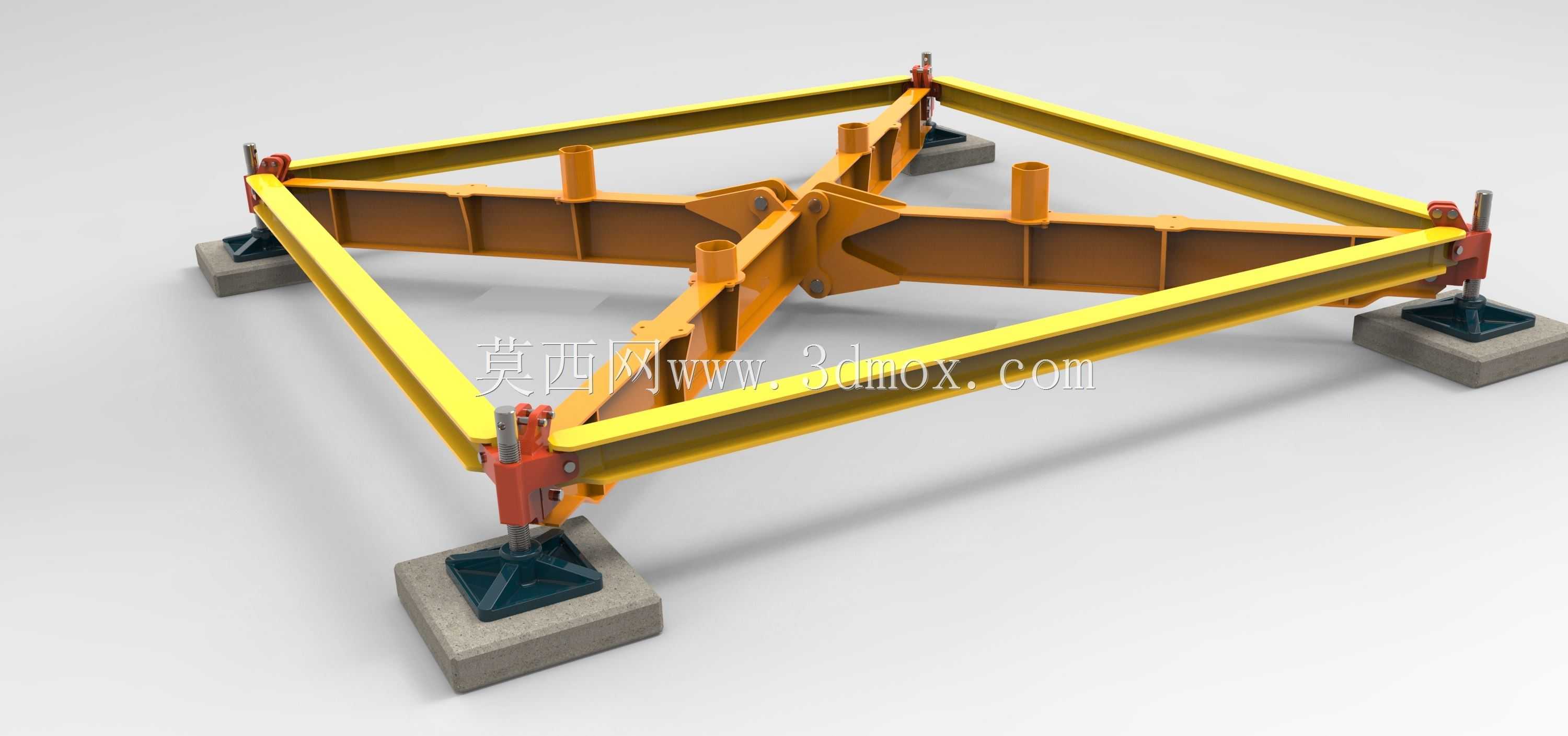

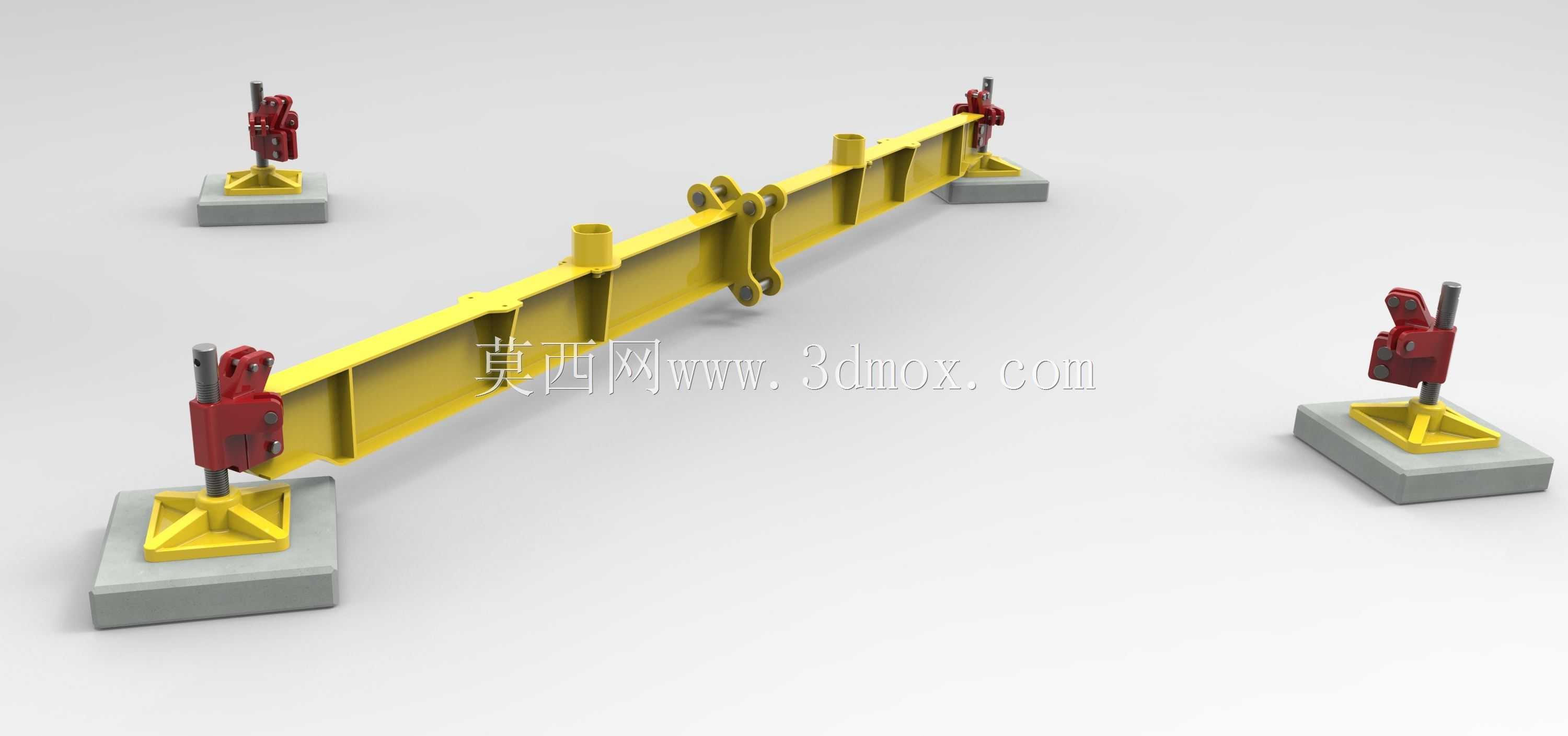

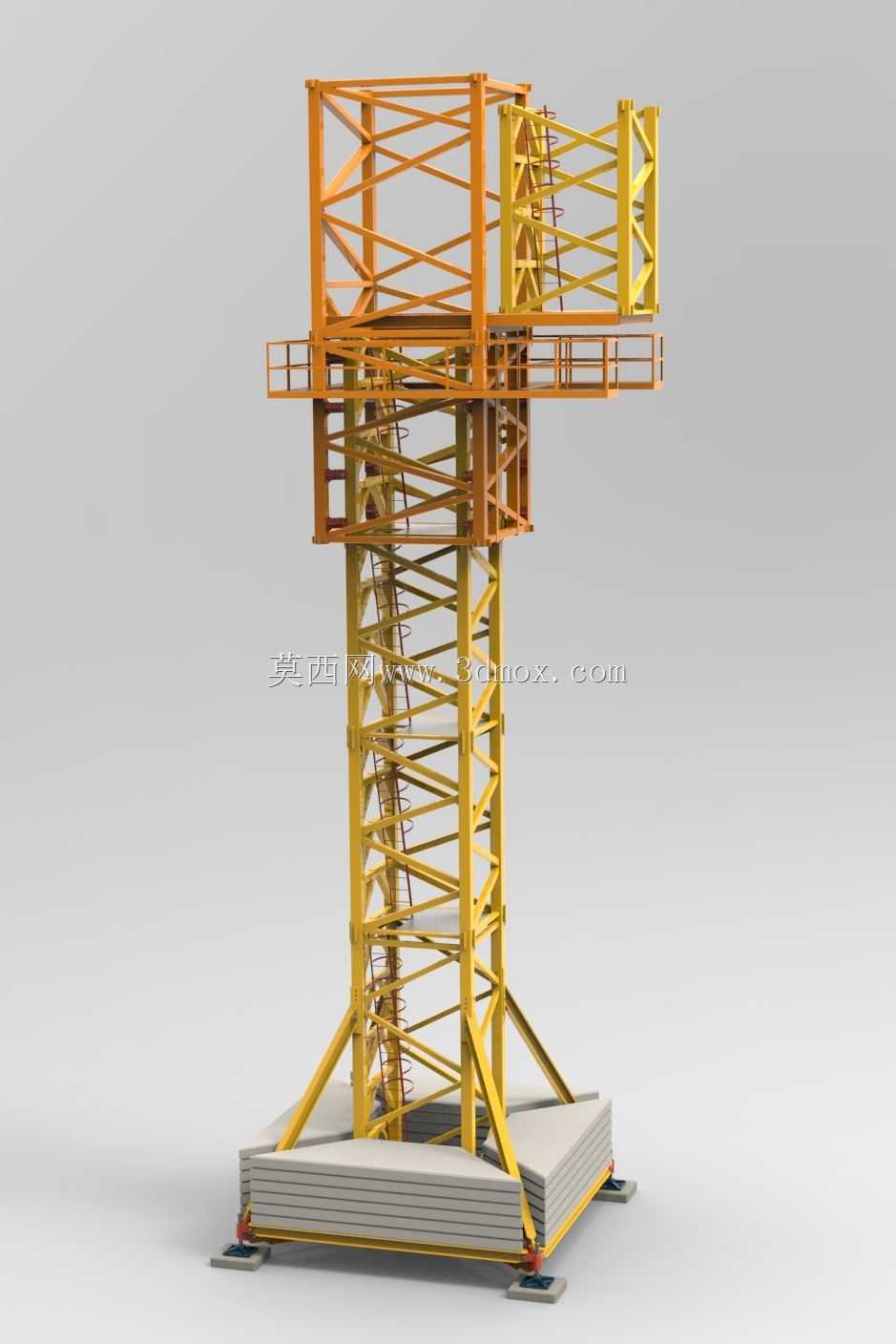

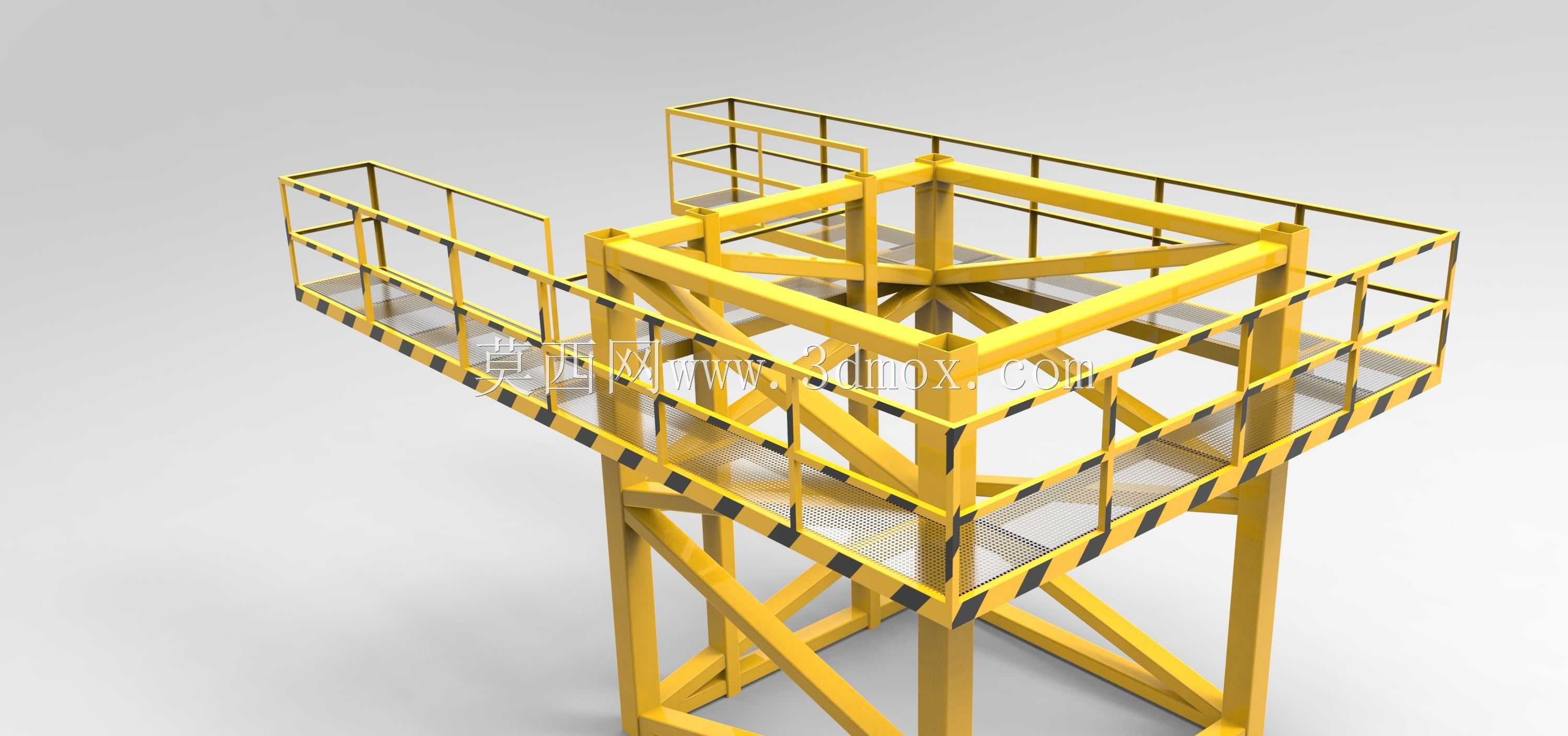

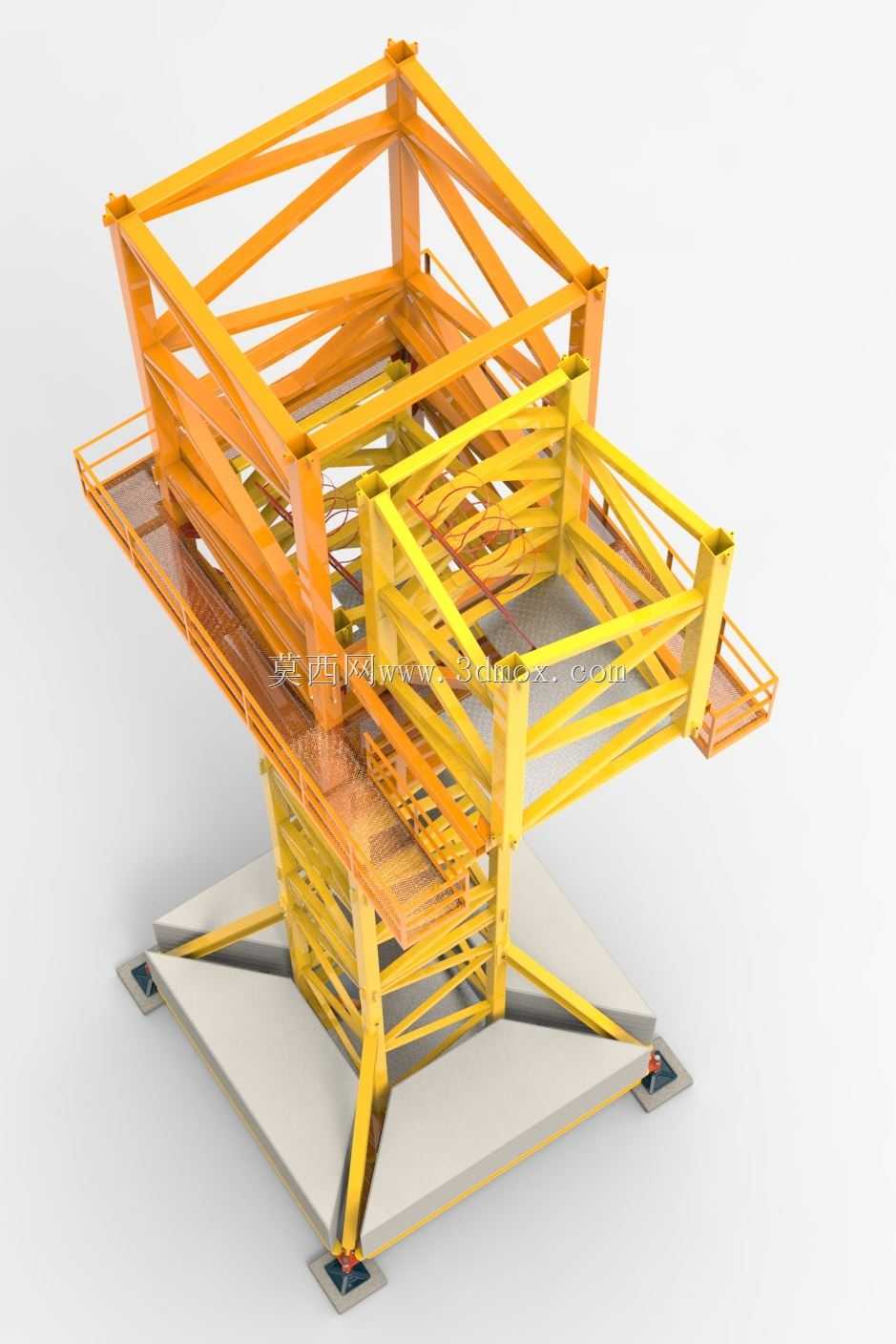

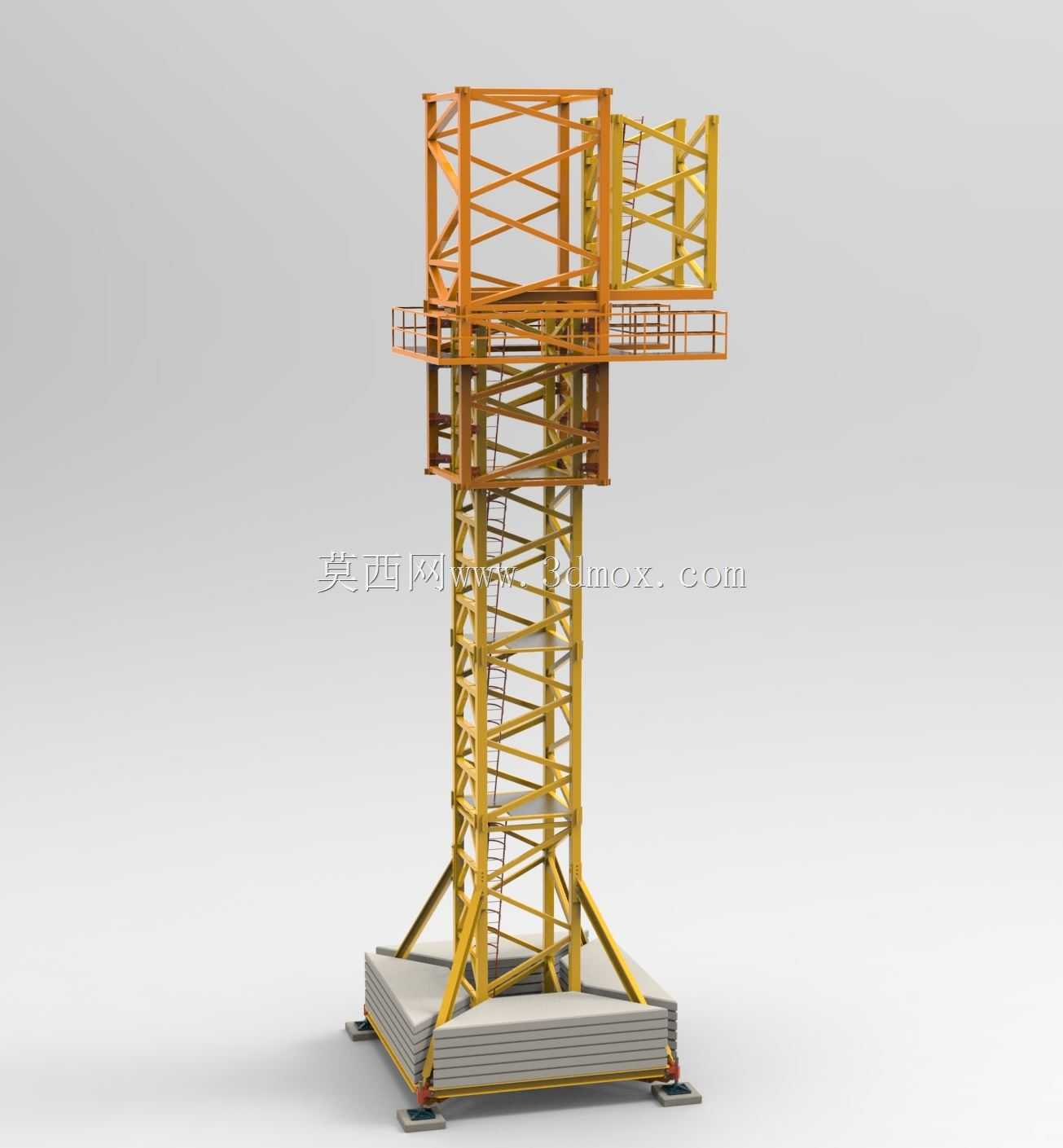

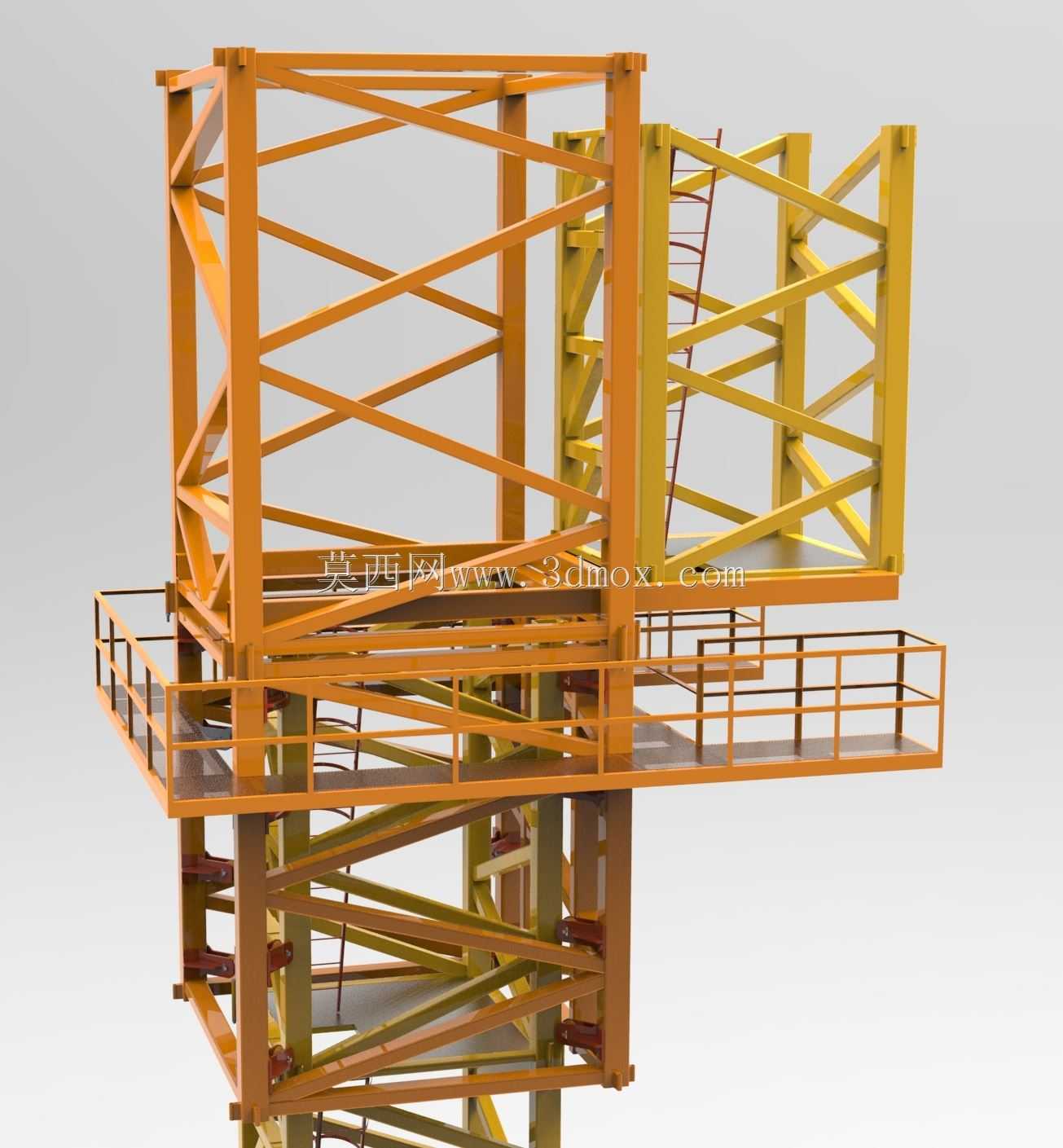

该结构为塔式起重机核心承载下部总成，广泛应用于房屋建筑、市政桥梁、大型场馆等工程施工现场的起重作业场景，作为整台塔吊的受力根基，承担上部全部塔身、起重臂、平衡臂、吊载重物的竖向荷载与风载、吊装作业产生的倾覆力矩，是保障塔吊整机作业稳定性与安全性的核心结构部件。整套结构采用全焊接钢结构设计，包含混凝土配重承托底座、格构式塔底标准节段、内置爬梯通道、外围检修操作平台、爬升套架导向结构几个核心部分，底座部分采用加厚钢板焊接成配重承托架，可叠放多块混凝土配重块，通过压重方式平衡上部结构的倾覆力矩，无需额外复杂的地脚锚固即可满足初始安装阶段的稳定要求，适配不同场地的基础条件，降低现场基础施工的复杂度。塔底段采用格构式桁架焊接结构，主弦杆采用高强度型钢焊接成型，腹杆采用交叉斜撑布置，在最大化减轻结构自重的同时保证足够的抗弯、抗扭刚度，节段之间设置精准的定位连接接口，可与上部标准节实现快速对位拼接，内置的爬梯采用防滑踏步焊接固定在桁架内部，为检修人员提供上下通行的安全通道，外围环绕的操作平台采用花纹钢板焊接铺设，周边设置防护栏杆，为安装、检修、维保作业人员提供安全的操作空间。爬升装置部分设置在塔底上部，采用框架式焊接导向结构，带有可调间隙的导向滚轮支座，可在塔吊加节作业时沿塔身主弦杆平稳导向，配合液压顶升系统完成上部结构的顶升加节作业，实现塔吊作业高度的按需提升。设计过程中充分考虑现场安装的作业边界，各焊接分块的外形尺寸适配常规货运车辆的运输限界，现场可通过高强螺栓快速拼接成整体，底座的接地尺寸经过优化，可适配不同承载力的施工场地基础，结构焊缝均按照起重机械相关规范设计，关键受力节点采用加劲板补强，避免应力集中导致的结构失效，整体结构兼顾承载性能、安装便利性与长期作业的耐久性，可满足不同吨位级别塔式起重机的下部承载需求，适配多种工况下的起重作业要求。
