折叠式车载起重吊臂结构设计

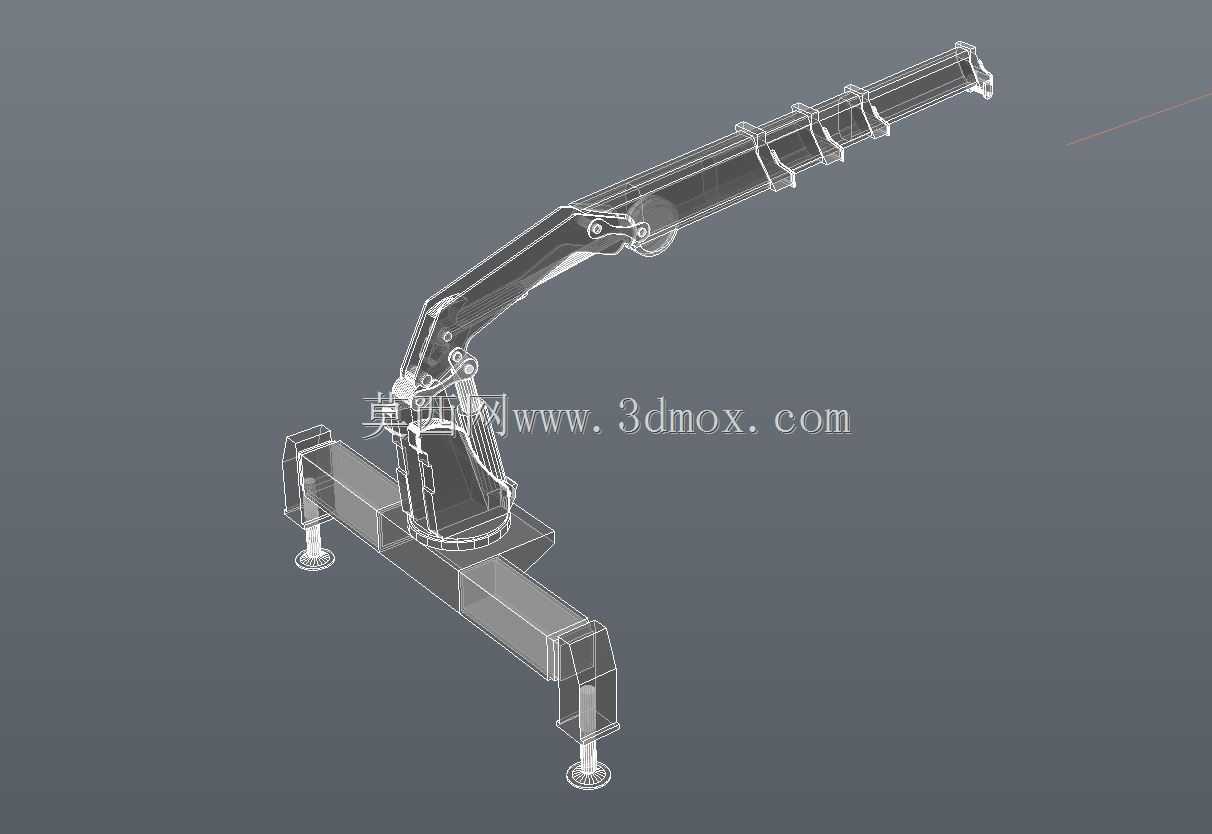

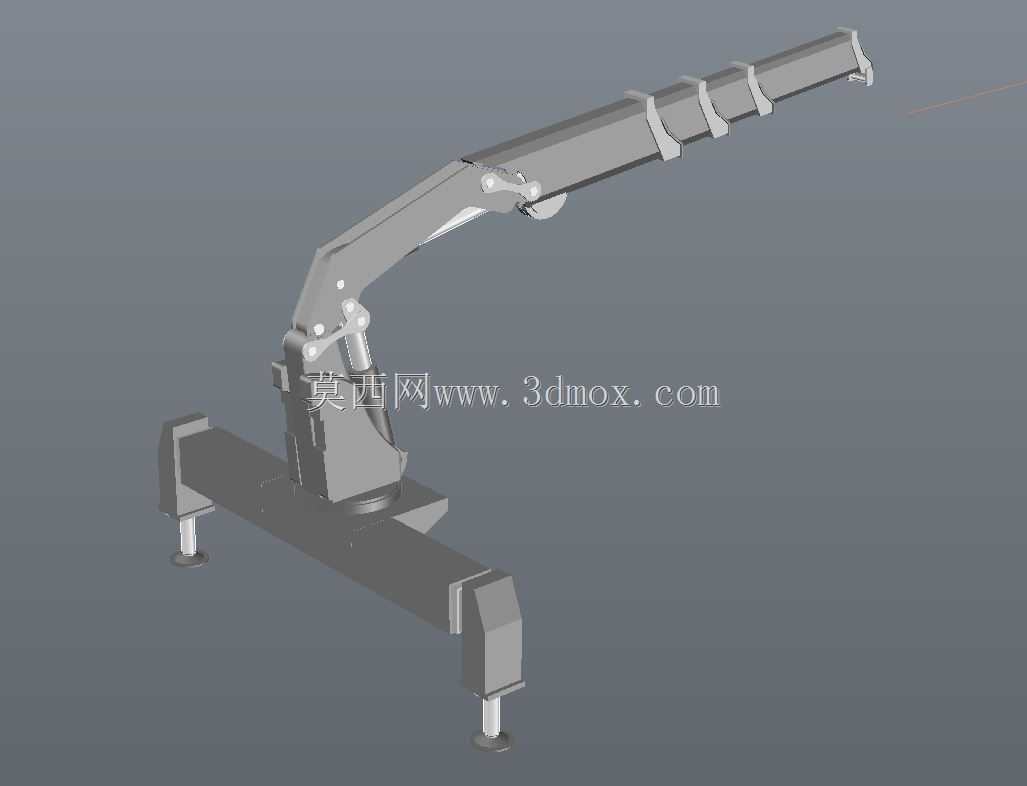

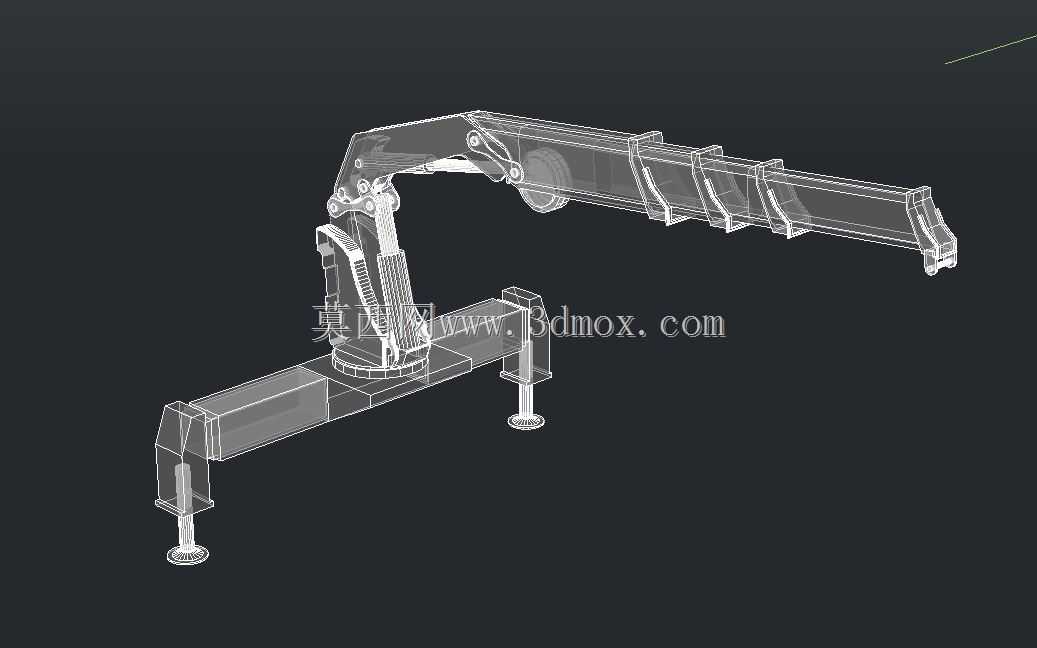

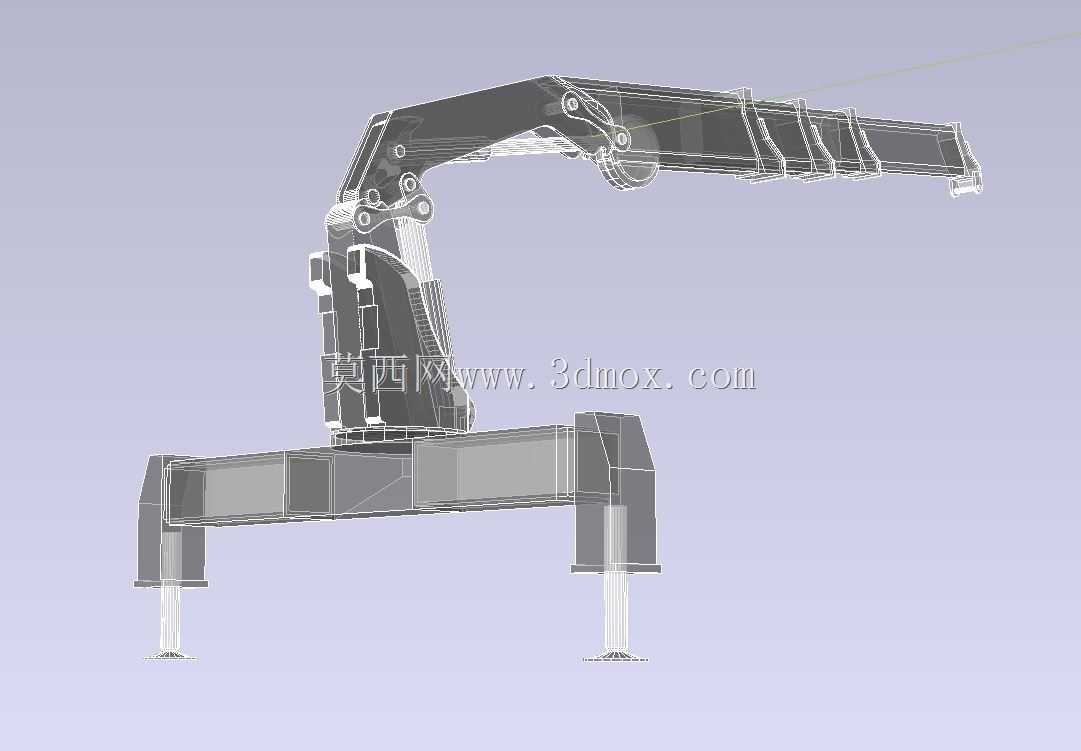

这款折叠式车载起重吊臂主要适配轻中型载货车辆的随车起重作业场景，广泛应用于物流场站零散货物装卸、市政工程管材设备转运、小型工地建材短距离吊装、户外应急救援物资吊运等场景，能够在狭窄作业空间内完成传统直臂吊无法覆盖的吊装需求，无需额外配置大型起重设备即可完成自装自卸作业，大幅降低零散吊装场景的设备投入成本与作业等待时间。该吊臂采用多节折叠加伸缩的复合臂架结构，底座通过高强度连接支架固定在车辆底盘大梁位置，配置四个可独立调节的液压支腿，作业时支腿向外伸出并向下支撑到地面，能够将整车与吊臂的载荷均匀传递到地面，避免吊装作业时车辆侧倾，非作业状态下支腿可完全收折贴合到底座两侧，不会超出车辆原有宽度边界，不影响车辆正常道路行驶。臂架部分采用多段铰接式折叠设计，每段铰接位置配置液压驱动油缸，可独立控制每段臂架的俯仰角度，最末段臂架内置多节同步伸缩臂段，可根据吊装距离需求灵活调整总臂长，能够覆盖车辆周边不同半径、不同高度的作业点位，既可以在近距离完成大吨位货物的吊装，也可以伸出臂段完成远距离、高位的物料投放。设计过程中充分考虑了车载安装的边界限制，整体收折状态下的外形尺寸适配常规轻卡的货箱前部安装空间，不会遮挡驾驶员行驶视线，也不会超出车辆的限高、限宽要求，臂架各铰接点的受力经过反复校核，在保证结构强度的前提下尽可能降低臂架自重，减少对车辆额定载质量的占用。液压管路全部采用隐藏式排布，沿臂架内侧走线，避免作业过程中管路被外物剐蹭损坏，各油缸的行程参数经过匹配调试，臂架从完全收折状态到完全展开作业的动作流畅无干涉，各动作段的限位结构能够避免臂架过伸引发的结构损坏，末端吊点配置可旋转的吊钩连接结构，吊装过程中可自动调整吊物角度，减少吊物扭转带来的臂架附加载荷。底座的回转支撑结构可实现360度全回转作业，配合折叠臂的变幅、伸缩动作，能够覆盖车辆周围环形区域内的所有作业点位，无需反复调整车辆停靠位置即可完成不同方位的吊装作业，适配复杂场地内的灵活作业需求。
