高精度活动式机床顶尖锥度结构

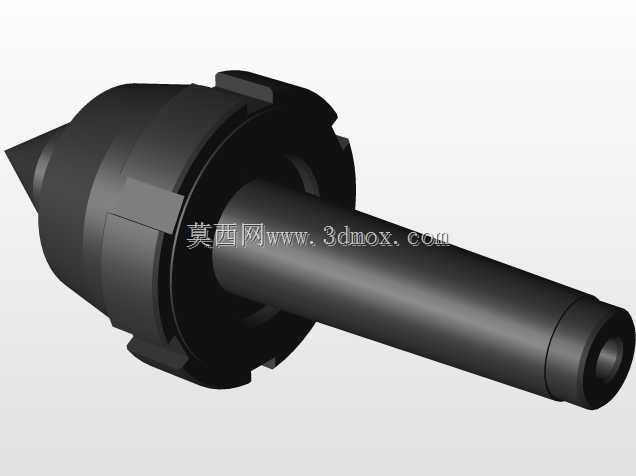

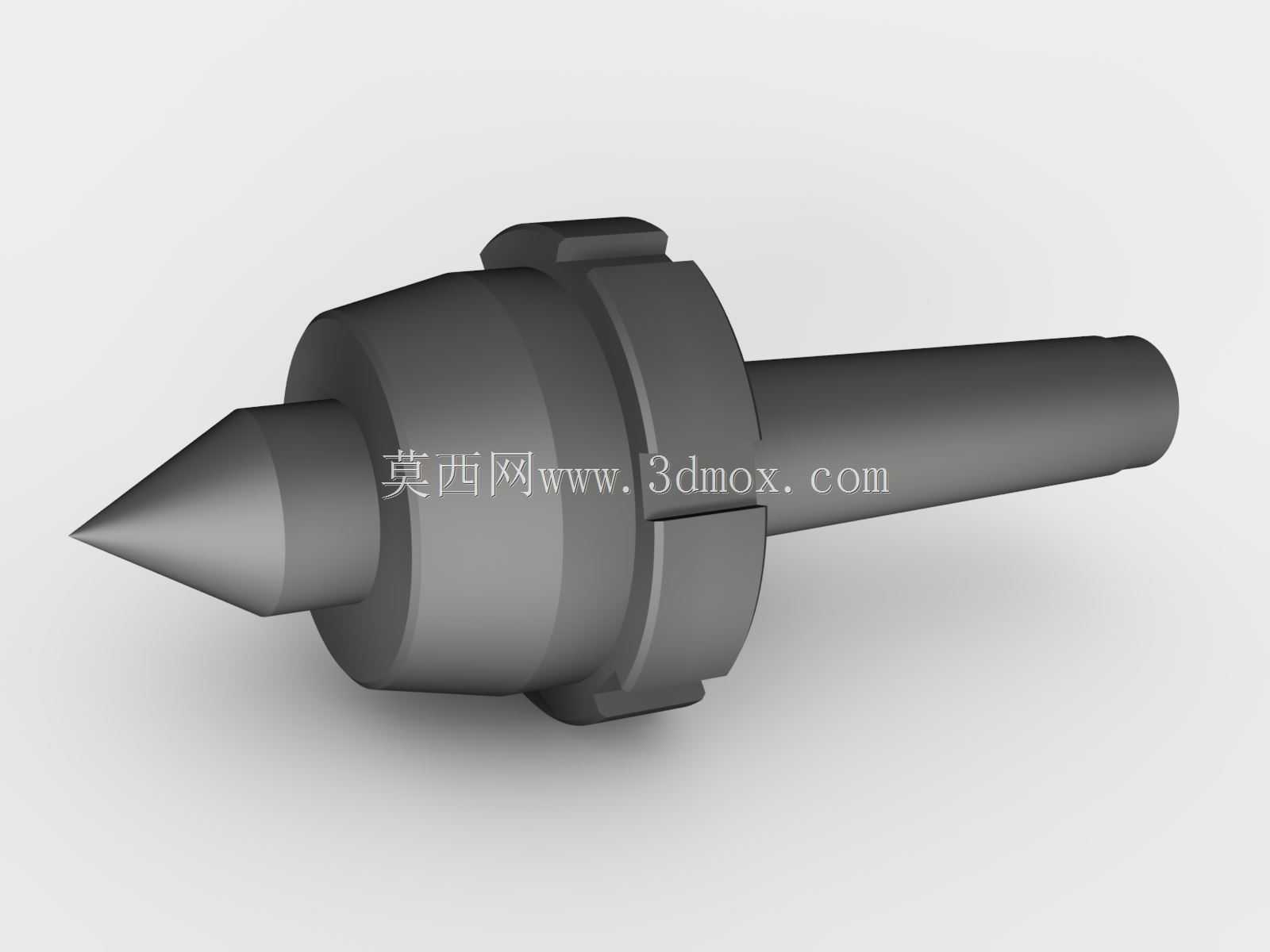

这款活动顶尖是机床加工领域应用极为广泛的核心工装附件，主要适配各类卧式车床、外圆磨床、数控车削设备的尾座安装位，在轴类、套类零件的回转加工工序中承担工件端部的顶紧定位作用，能够在工件高速旋转的过程中同步跟随回转，抵消工件因自身重力、切削力产生的径向挠度，避免长轴类零件加工时出现振纹、锥度误差、弯曲变形等常见加工缺陷，是保障回转类零件加工同轴度、尺寸精度的关键配套部件。从功能特性来看，这款活动顶尖采用内置精密轴承组的回转结构设计，顶尖头部采用高硬度耐磨合金材质，锥柄部分采用标准莫氏锥度设计，能够与机床尾座锥孔实现无间隙贴合锁紧，安装时无需额外紧固件，依靠锥面的自锁特性即可传递足够的顶紧力，同时保证顶尖与机床主轴的同轴度误差控制在极小范围内。顶尖头部的锥角经过优化设计，既能够适配带中心孔的标准工件定位，也可针对小直径内孔工件提供稳定的顶持支撑，头部的受力接触面经过精密研磨，能够有效分散顶紧时的接触应力，避免工件中心孔出现压伤、变形问题。顶尖主体的外壳设置有对称的施力卡位结构，方便操作人员使用扳手完成顶尖的安装拆卸与锁紧操作，外壳的密封结构能够有效阻挡加工过程中的切削液、金属碎屑进入内部轴承腔，延长内部回转组件的使用寿命，降低日常维护的频次。在安装边界方面，这款顶尖的锥柄尺寸符合通用机床尾座的标准安装规格，整体长度适配常规中小型机床的尾座行程范围，顶紧行程能够覆盖常规轴类零件的装夹需求，安装时只需将锥柄表面、尾座锥孔表面擦拭干净，将锥柄推入锥孔后轻微锁紧即可完成装夹，无需复杂的调试校准。在实际加工场景中，这款活动顶尖可适配不同材质的工件加工，无论是普通碳素钢、合金钢的粗车、精车工序，还是有色金属、非金属材料的精密磨削工序，都能提供稳定可靠的回转支撑，尤其在长径比大于10的细长轴加工场景中，能够有效抵消切削力带来的工件让刀问题，提升加工表面的光洁度与尺寸一致性。顶尖的回转阻尼经过精密调校，既能够保证回转过程的顺畅无卡滞，也能避免顶紧后出现轴向窜动，保障加工过程中工件的轴向定位精度，在批量零件的连续加工场景中，能够稳定保持装夹精度，减少因工装定位误差导致的零件报废率。
