塑料挤出机输送塑化螺杆结构设计

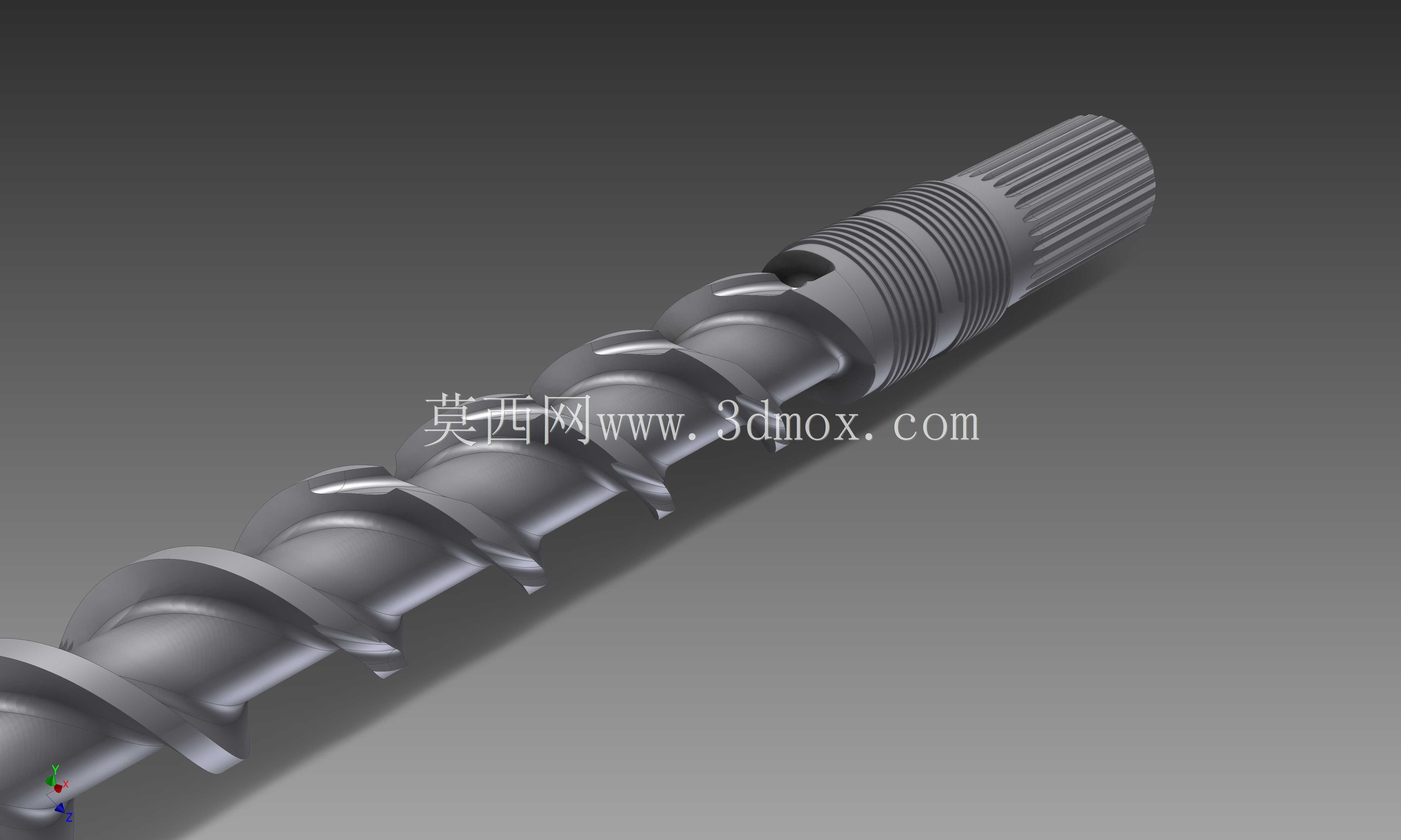

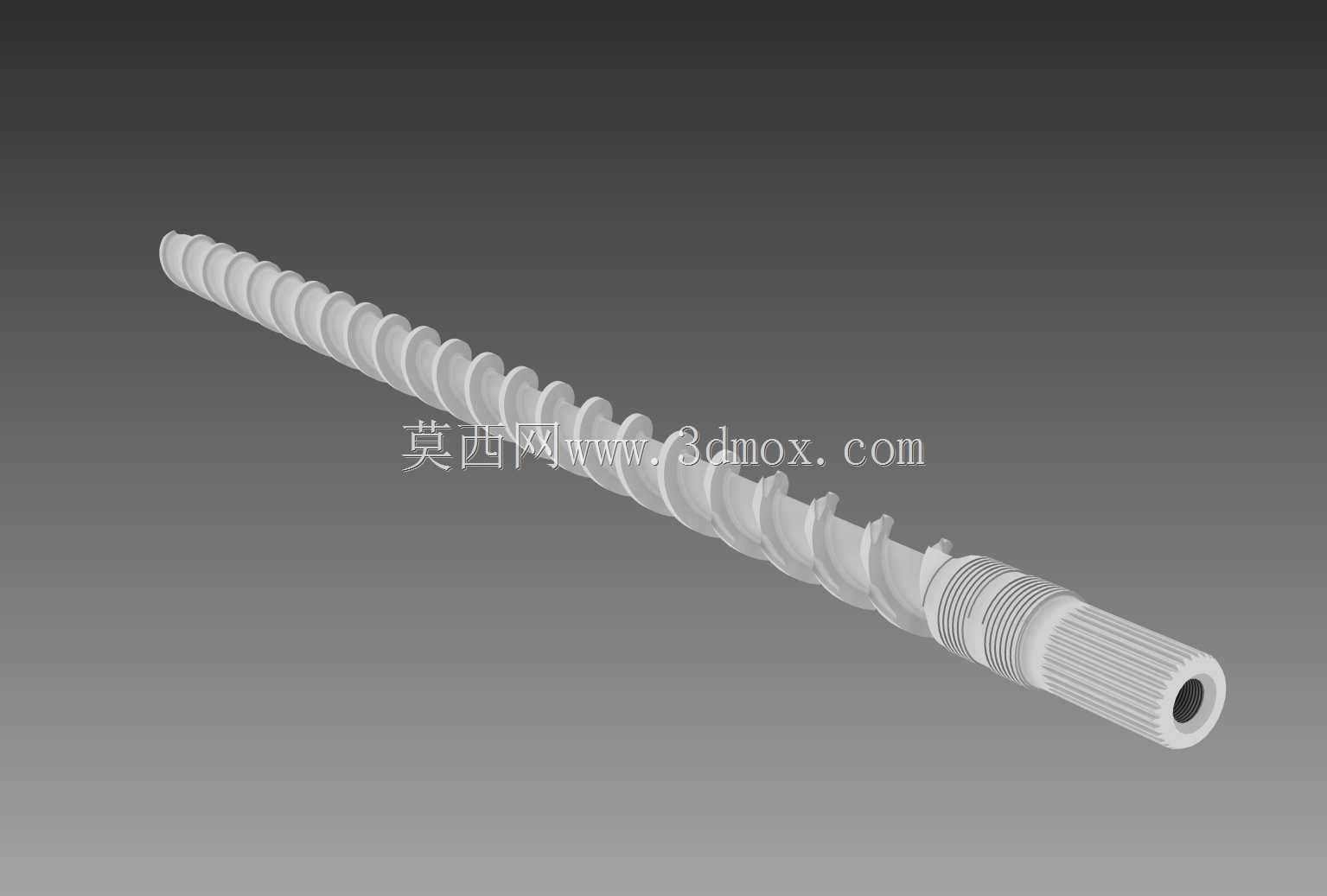

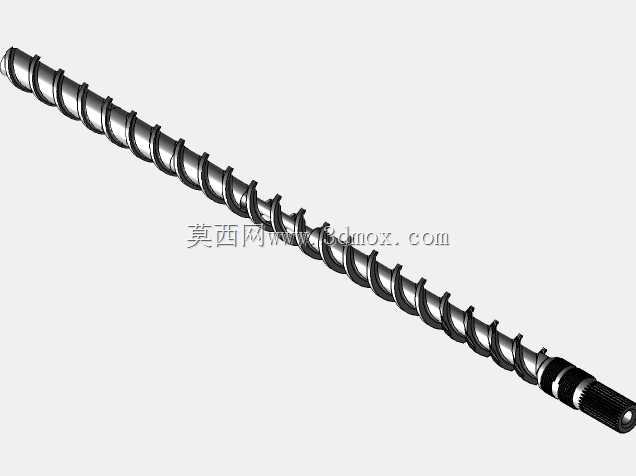

在塑料加工、橡塑共混、食品挤压成型等工业生产场景中，挤出机是完成物料输送、熔融塑化、均化加压的核心成型设备，而螺杆作为挤出机的核心工作部件，其结构设计直接决定了整机的塑化效率、挤出稳定性与成品成型质量。这款螺杆针对常规单螺杆挤出机的通用加工需求设计，适配直径90mm规格的挤出机筒，长径比设定为20，兼顾了通用塑料加工的塑化行程需求与设备安装的长度边界，可覆盖聚乙烯、聚丙烯、通用聚苯乙烯等常见热塑性塑料的挤出加工场景，适配管材挤出、型材挤出、造粒生产等多类挤出工艺。从功能结构来看，该螺杆沿轴向分为多个功能区段：尾部设计为花键结构，用于和挤出机传动系统的输出轴连接，传递驱动扭矩，花键的齿形参数经过匹配校核，可保证大扭矩传递下的连接可靠性，避免传动打滑；紧邻花键的区段设计有密封螺纹段，用于配合机筒尾部的密封组件，防止熔融物料从传动侧泄漏，同时阻隔传动端润滑油进入物料腔；螺杆的主体工作段为螺旋输送结构，螺旋升角经过优化设计，进料段采用较大螺距保证松散物料的快速输送与压实，压缩段螺距逐步收窄，配合螺棱深度的渐变设计，对物料产生持续的剪切挤压作用，让物料在沿螺杆前进的过程中逐步吸收机筒加热热量与剪切摩擦热量，完成从固态到熔融态的转变，均化段螺距与螺棱深度保持稳定，可对完全熔融的物料进行充分均化，稳定熔体压力与温度，保证挤出物料的密实度与成分均匀性。在设计过程中，充分考虑了螺杆的实际安装与使用需求：螺杆整体的同轴度公差严格控制，保证高速旋转下与机筒内壁的间隙均匀，避免出现偏磨刮筒的问题；螺棱的顶部设计有合理的工作间隙，既保证物料输送过程中的止逆效果，避免熔体回流影响挤出效率，又防止硬度过高的杂质卡滞造成螺杆或机筒损伤；螺杆表面的结构过渡处均采用圆角过渡，减少应力集中点，提升螺杆在长期交变载荷、高温工作环境下的结构强度，延长部件使用寿命。该螺杆的安装边界完全适配常规90型挤出机的机筒尺寸，尾部花键可直接匹配对应规格的传动连接套，无需额外改装即可直接替换同规格的常规螺杆，适用于中小型塑料制品加工企业的设备配套与易损件更换场景，可有效提升挤出过程的物料塑化质量，降低挤出过程的压力波动，提升成品的尺寸稳定性与外观质量。
