四驱车辆分动箱锁紧套件结构设计

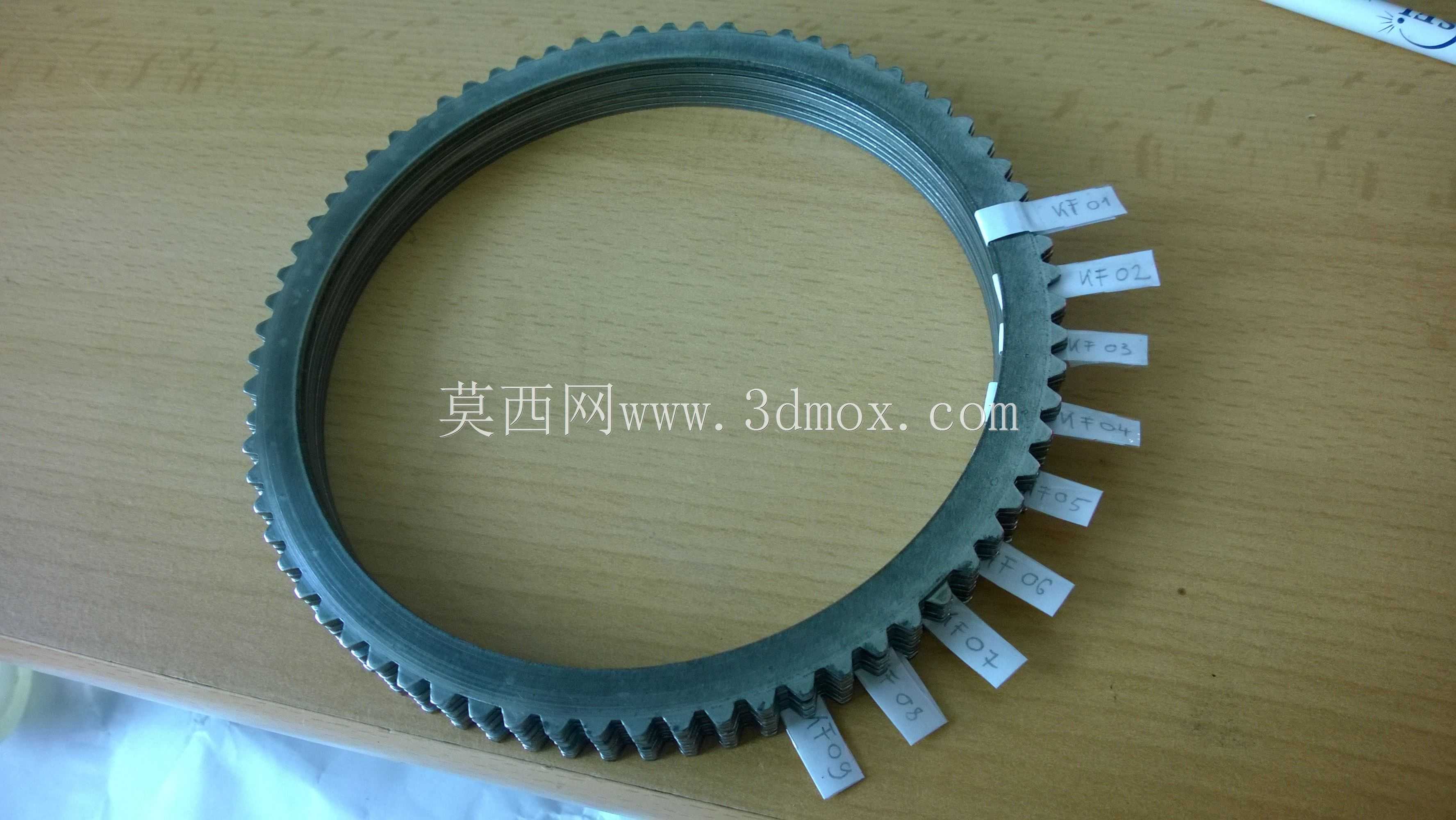

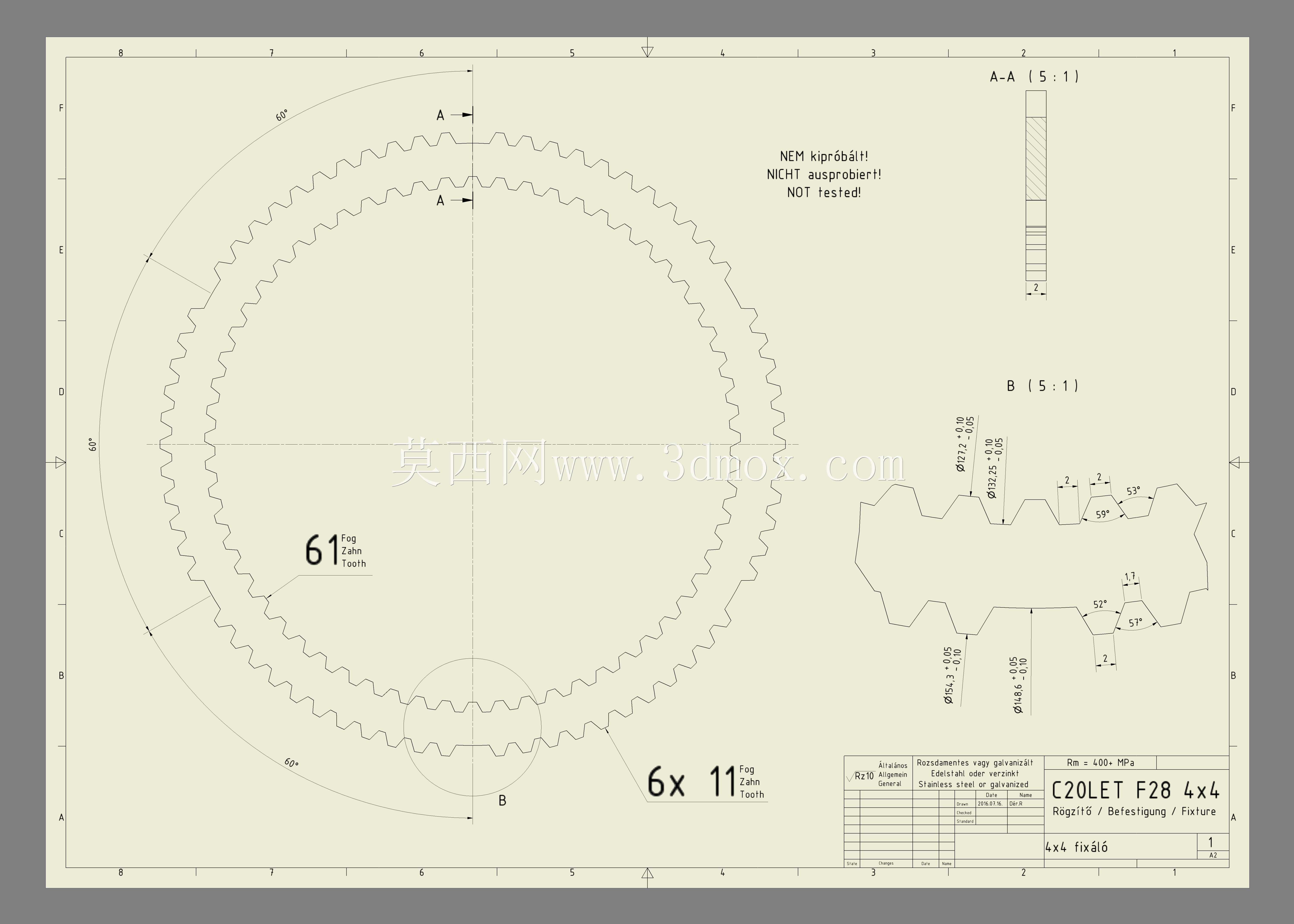

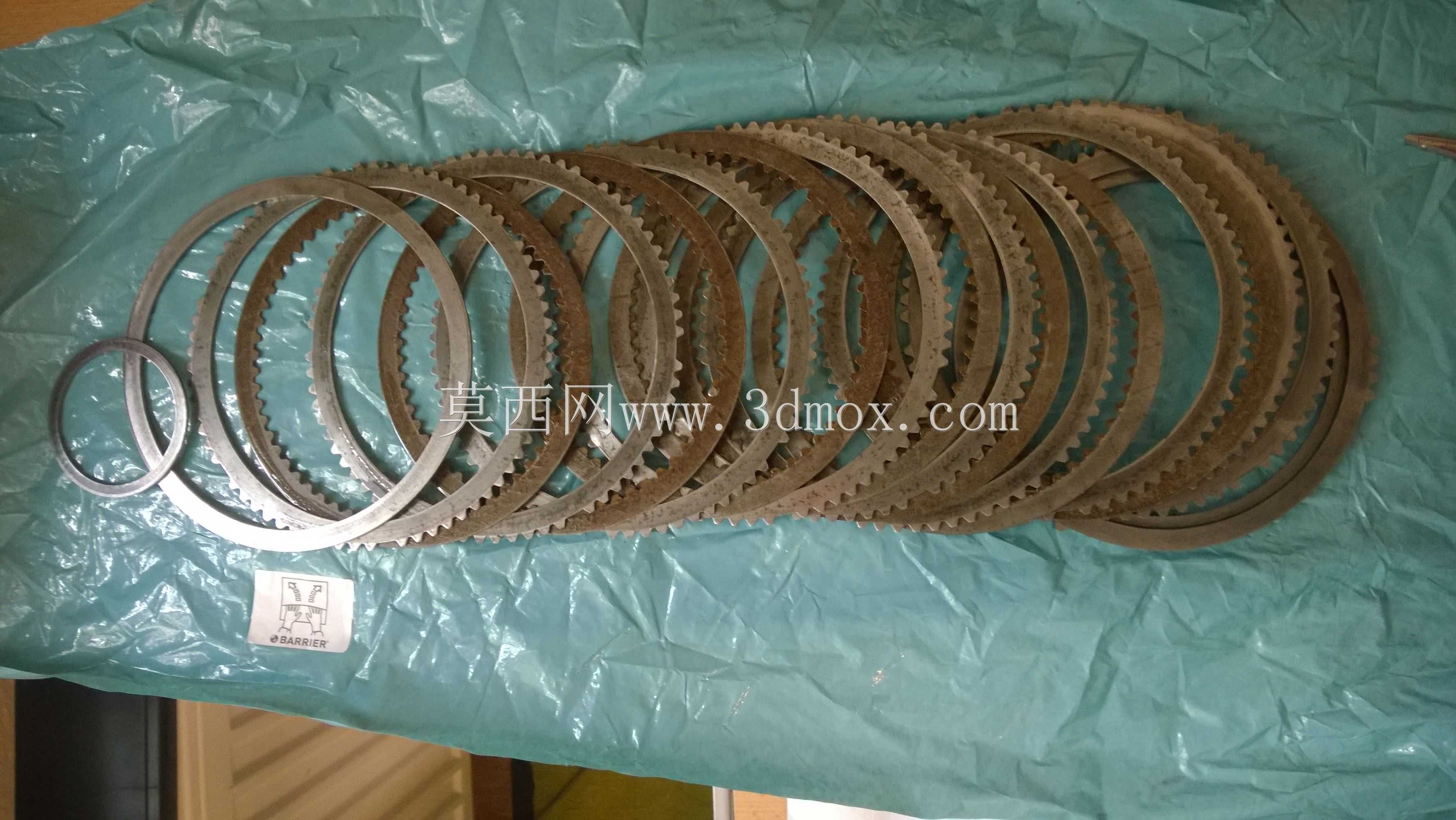

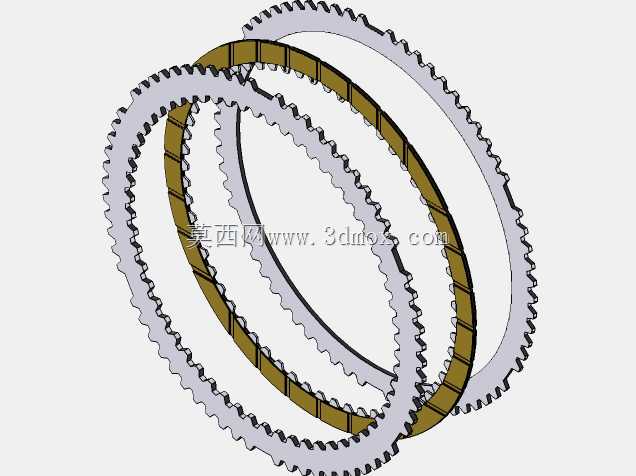

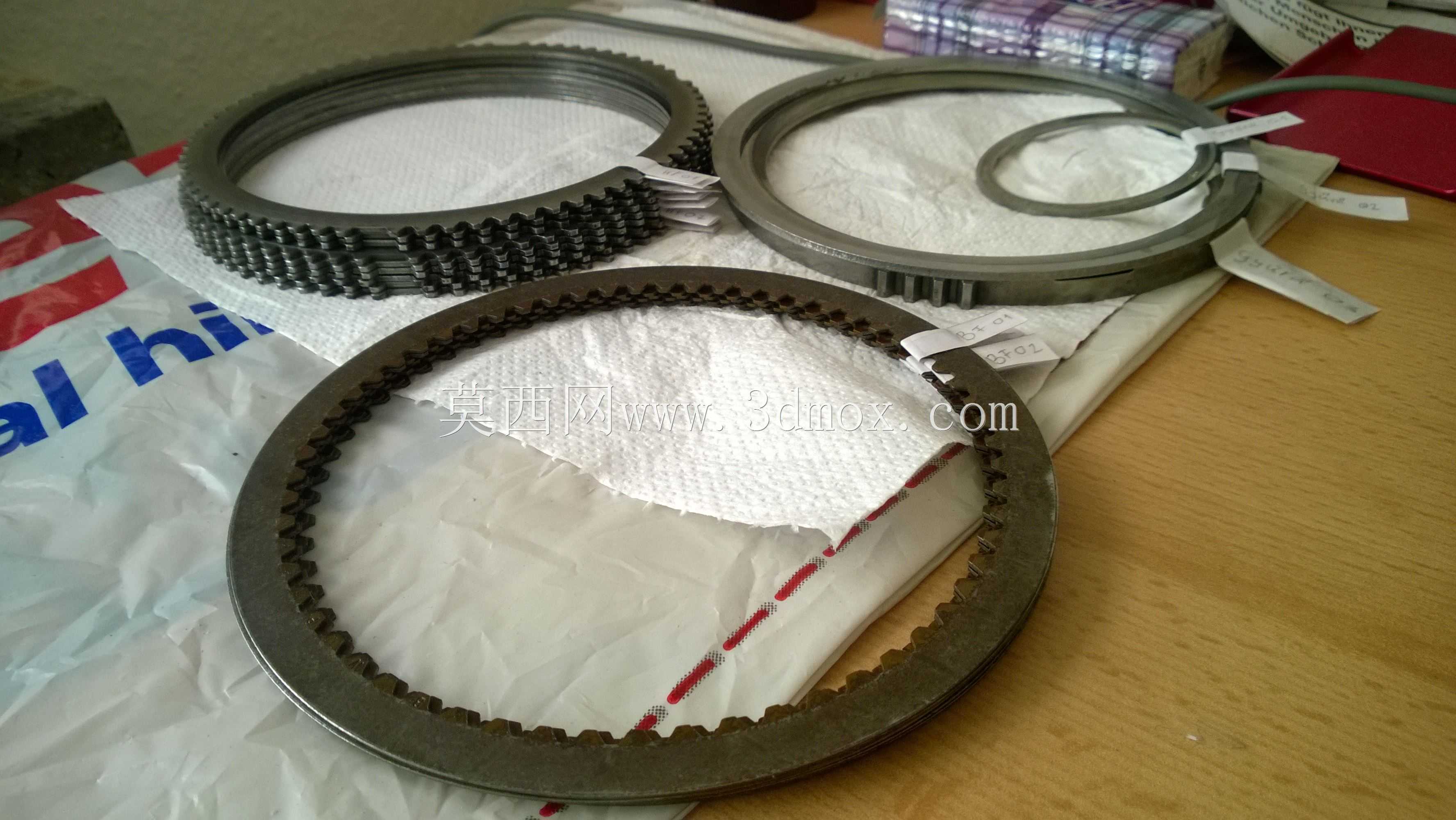

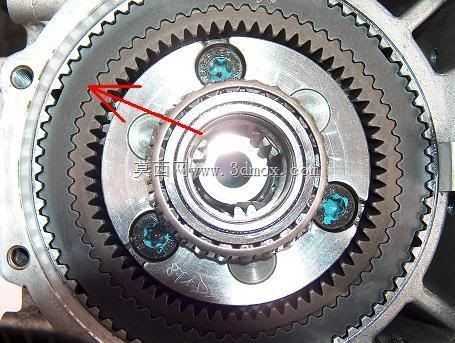

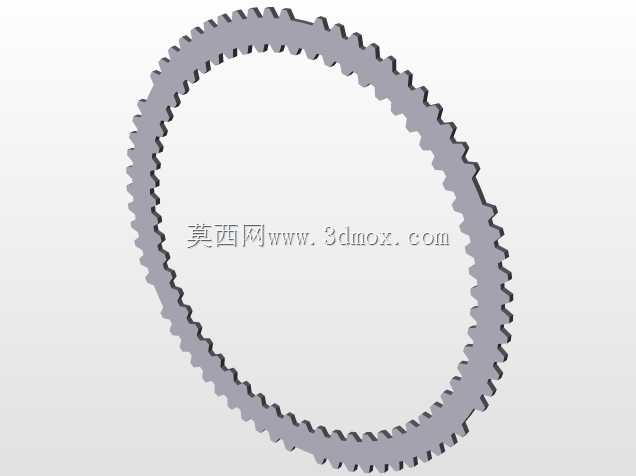

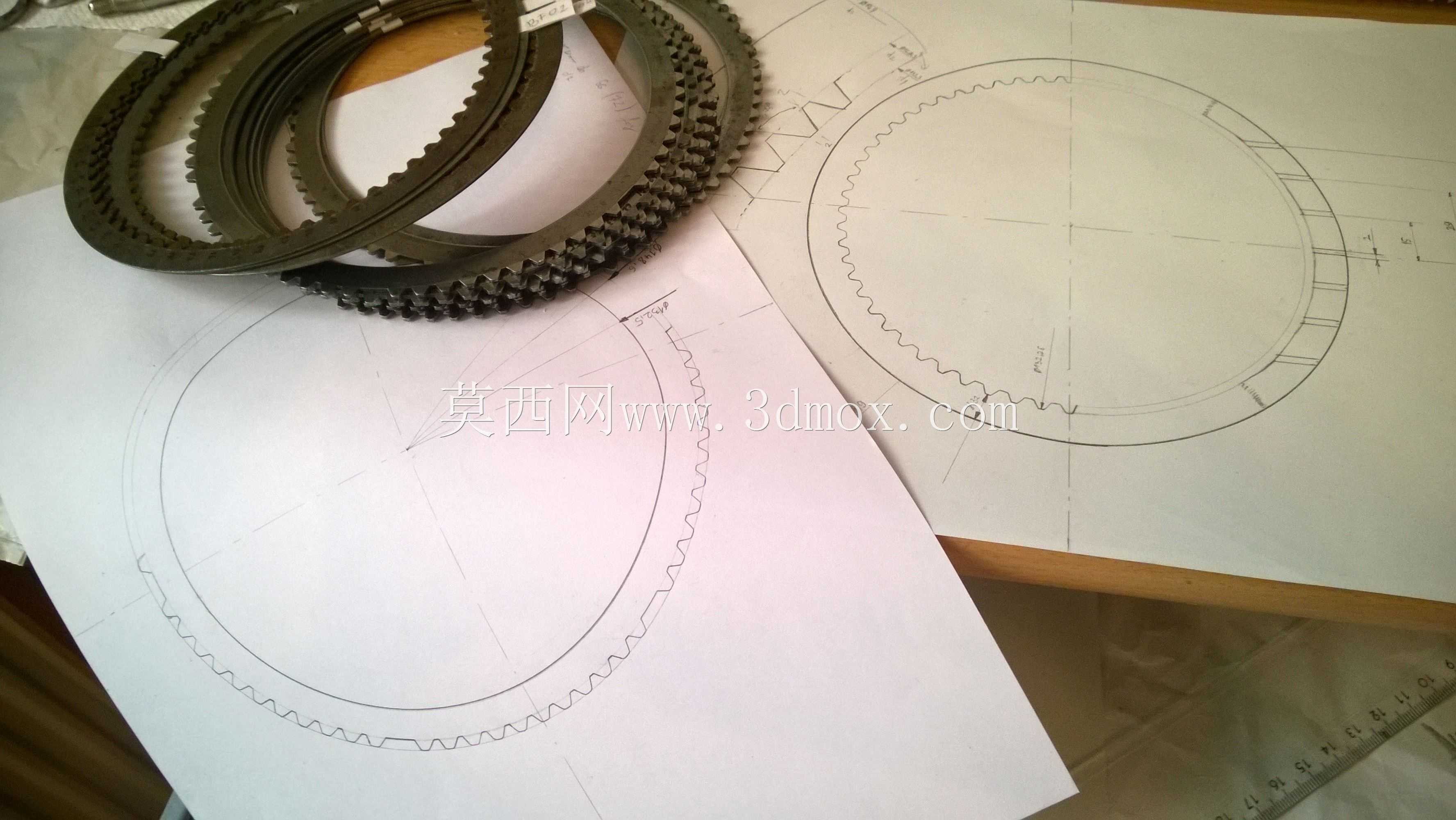

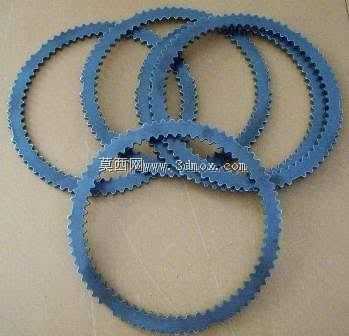

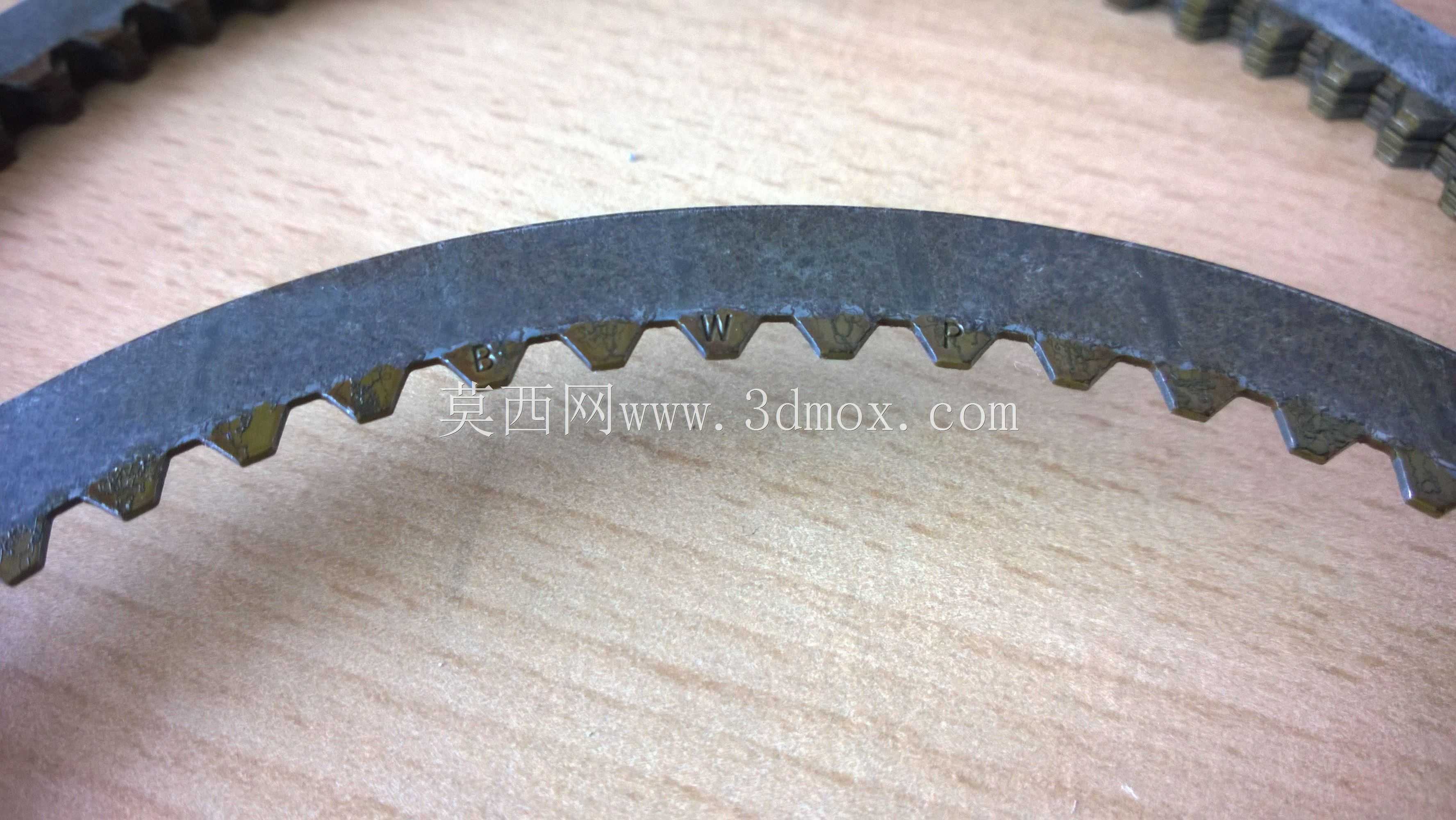

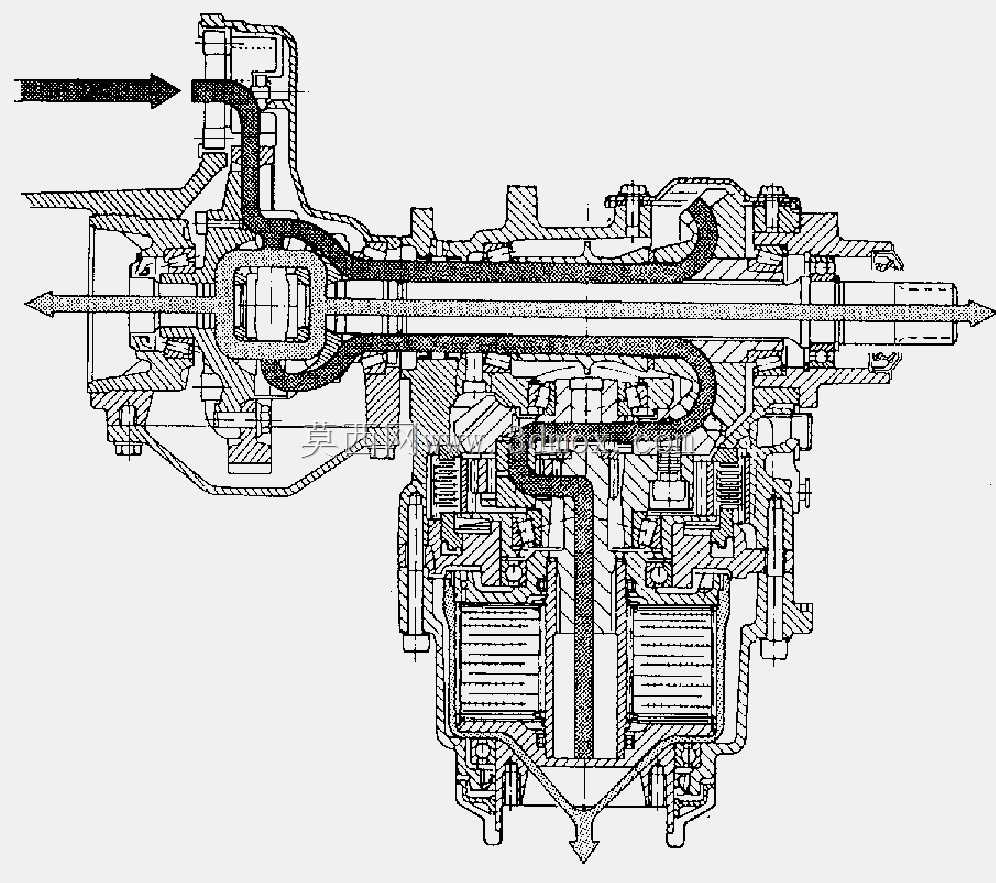

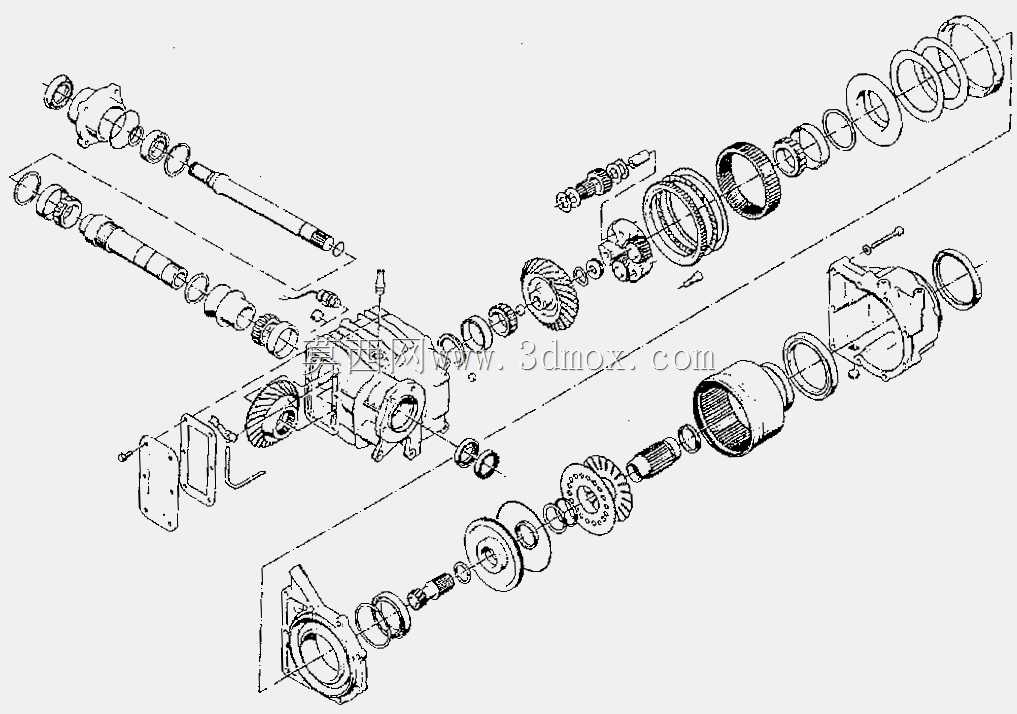

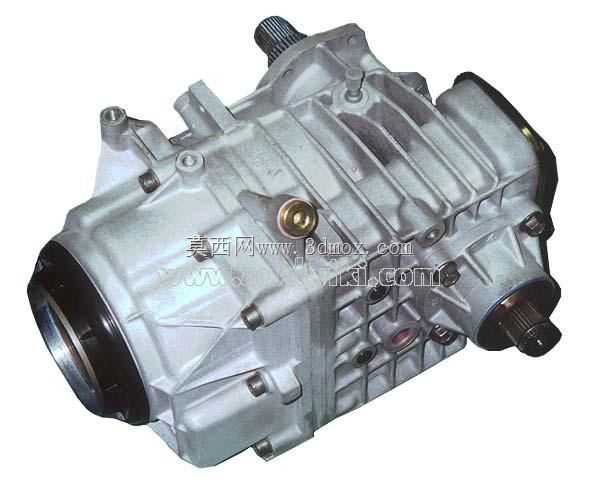

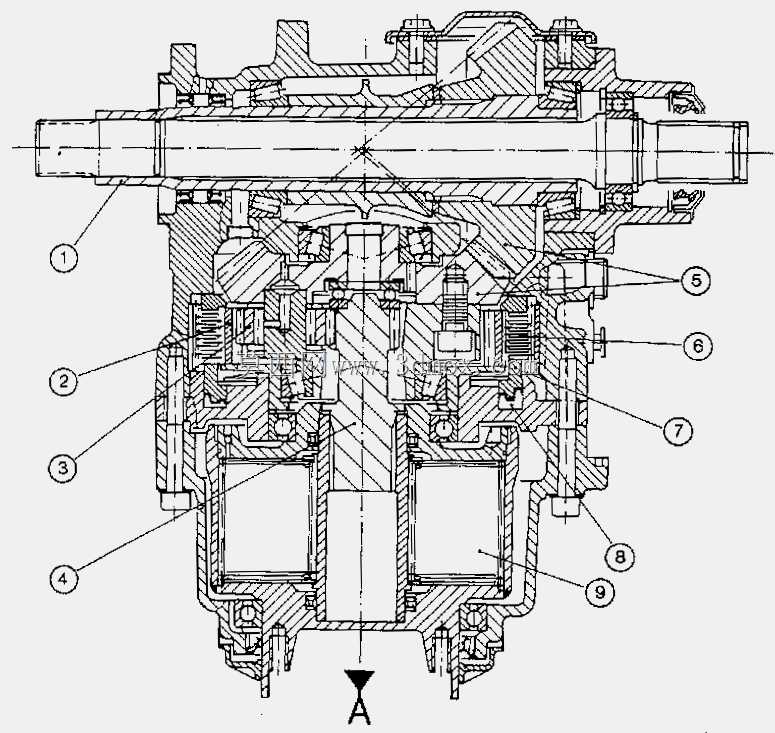

这套锁紧套件主要应用在硬派四驱车辆的分动箱传动系统中，核心作用是在四驱模式切换、动力前后轴分配过程中，实现传动齿毂的轴向锁止与动力刚性连接，避免分动箱在大扭矩输出工况下出现打齿、脱挡、动力中断的问题，尤其适配非铺装路面爬坡、拖拽、越野穿越等需要持续大扭矩传递的使用场景。从结构设计逻辑来看，套件采用多片环形摩擦副与外花键齿圈组合的布局，最外侧的两组带外齿的钢质齿圈，齿形采用渐开线设计，齿顶做了小倒角处理，既可以和分动箱壳体内的内花键槽实现无卡滞滑动配合，又能在锁止动作完成后承担大扭矩传递的载荷，齿圈的端面平面度控制在0.02mm以内，保证锁止时和相邻摩擦片的完全贴合，避免局部应力集中导致的片体烧蚀。中间间隔布置的带内支撑的摩擦环，采用钢基衬层结构，环体上均匀分布的分段式棕色摩擦衬层，在锁止压紧时可以提供足够的静摩擦力矩，同时预留的环形油槽可以让分动箱齿轮油顺利通过，带走锁止过程中产生的摩擦热量，避免长时间半联动状态下出现过热失效。设计过程中充分考虑了分动箱内部的安装边界，整套套件的同轴度公差控制在0.03mm以内，所有环形件的内径尺寸匹配分动箱输出轴的轴径，安装时不需要额外加工适配衬套，可以直接替换原有磨损的锁止组件；齿圈的外齿齿宽和分动箱壳体花键槽的有效啮合长度保持一致，锁止行程控制在8mm范围内，和分动箱拨叉的动作行程完全匹配，不会出现拨叉顶死或者锁止不到位的情况。在实际装车验证的工况下，这套套件可以承受最大350N·m的静态锁止扭矩，在车辆前后轴转速差不超过100r/min的情况下可以完成平稳锁止，不会出现明显的闯动冲击；摩擦衬层的磨损预留量为1.2mm，按照常规越野使用强度计算，正常使用寿命可以覆盖12万公里以上的行驶里程。结构上没有采用易损的卡簧式定位结构，而是通过齿圈与摩擦环的叠装自定位，减少了安装过程中的小零件丢失风险，同时所有环形件的边缘都做了去毛刺处理，避免装配过程中刮伤分动箱内部的密封件和轴面。针对越野场景下可能出现的瞬间冲击载荷，齿圈的材质选用20CrMnTi渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，在承受冲击载荷时不会出现齿根断裂的问题；摩擦衬层采用耐高温的粉末冶金材质，在180℃的工作温度下依然可以保持稳定的摩擦系数，不会因为长时间高负荷工作出现摩擦系数骤降导致的锁止打滑。
