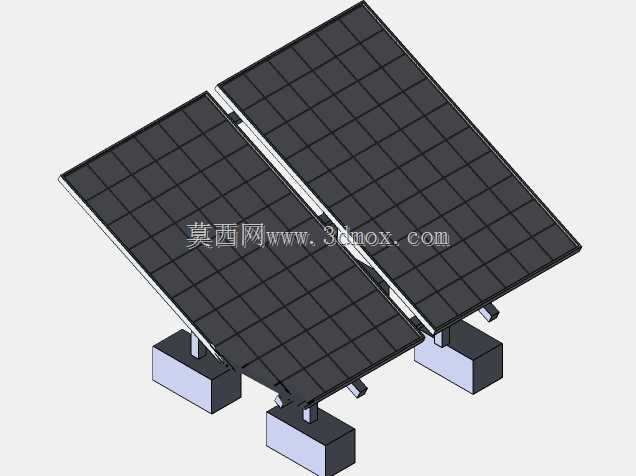

倾斜式光伏太阳能发电板支架结构

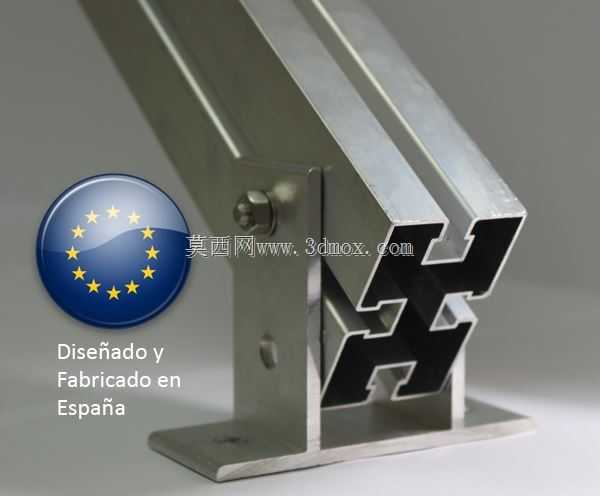

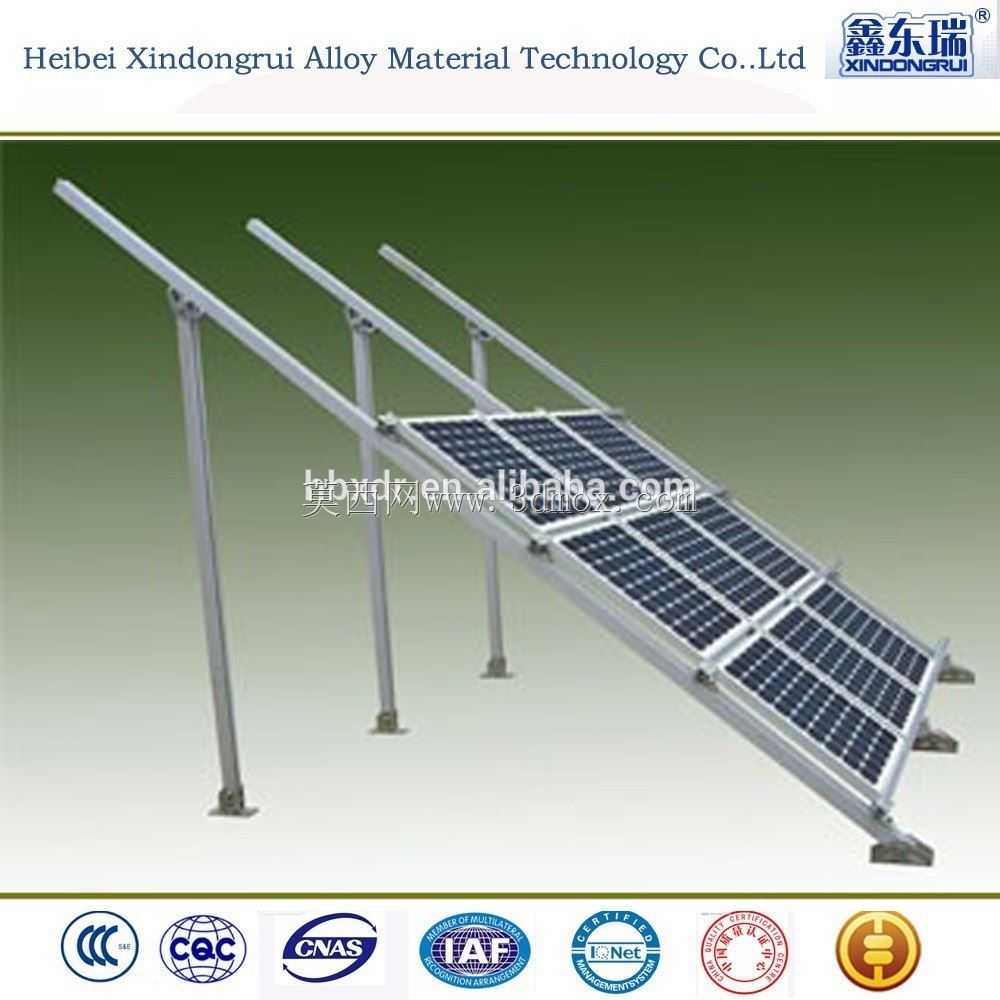

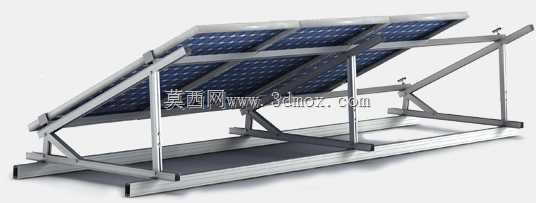

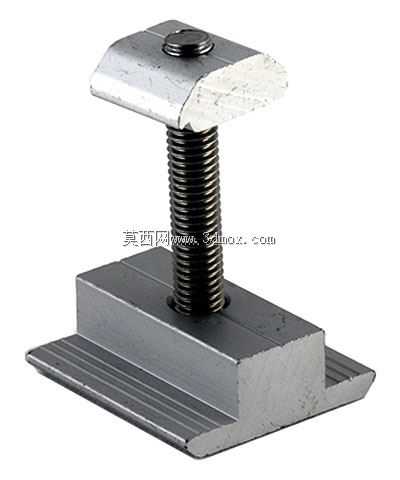

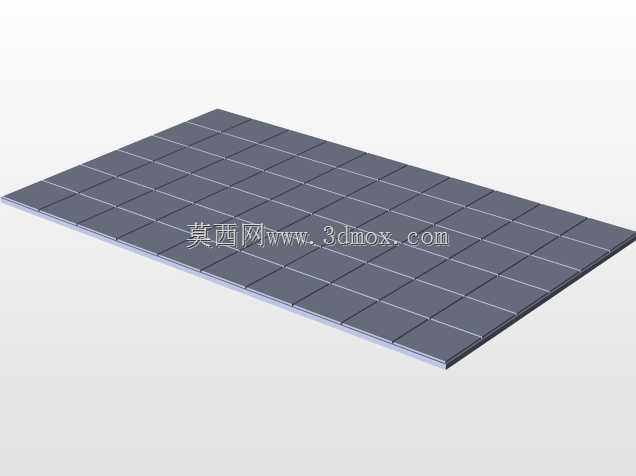

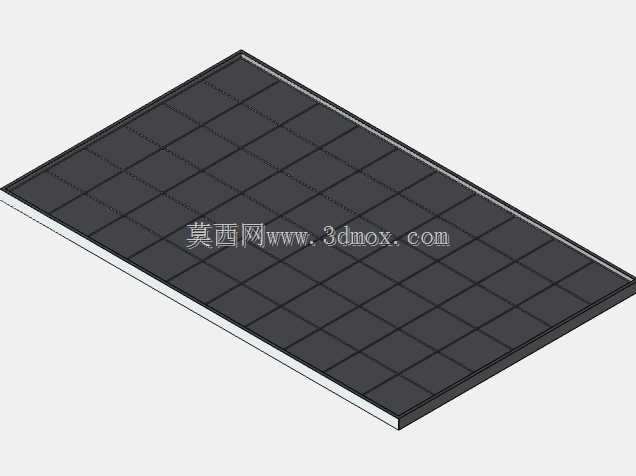

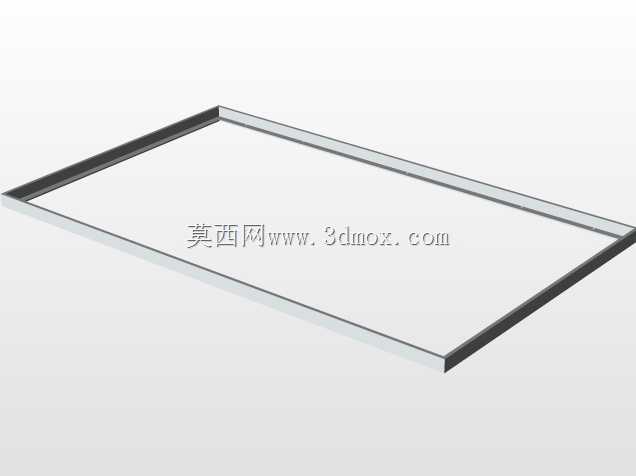

这套倾斜式光伏太阳能发电板支架结构，主要面向分布式光伏发电场景设计，可适配民用住宅屋顶、工商业建筑屋面、小型离网光伏电站、户外临时供电点位等多种安装环境，核心作用是为太阳能电池组件提供稳定可靠的支撑载体，保障光伏板能够长期保持最优受光角度，最大化将太阳辐射能转化为可利用的电能，同时抵御户外复杂环境下的风载、雪载、温度形变等外力影响，延长整套光伏系统的使用寿命。从实际功能特性来看，该结构采用倾斜固定安装角度设计，支架整体通过三角形桁架结构构建受力体系，斜向支撑梁、竖向承重柱与底部横向安装基座形成稳定的三角受力单元，配合多道横向加强横梁，既能够均匀承载多块拼接安装的太阳能电池板重量，也可以将外部风荷载、积雪荷载快速传导至安装基面，避免局部应力集中导致的支架变形、组件隐裂等问题。支架底部采用通长的铝合金型材基座设计，既可以通过压块方式固定在彩钢瓦屋面的檩条上，也可以配合膨胀螺栓固定在混凝土屋面、地面硬化基础上，安装边界适配性强，不需要对安装基面做大面积的破坏性改造，适配不同材质、不同坡度的安装基面。在设计思路上，这套结构充分考虑了户外光伏系统的安装与运维需求，所有构件均采用标准化型材拼接设计，横梁与立柱、斜撑之间通过专用连接件配合紧固件完成装配，不需要现场焊接作业，既降低了现场施工的难度，也减少了焊接部位锈蚀带来的结构失效风险；倾斜角度的设定参考了国内大部分中纬度地区的最佳太阳高度角，能够保证全年范围内光伏板都能获得较高的太阳辐射接收效率，同时倾斜的板面也便于雨水自然冲刷带走板面灰尘，降低日常运维清洁的频次。从安装边界来看，支架的横向跨度可根据拼接的电池板数量灵活调整，单组支架可承载三块标准尺寸的晶硅太阳能电池板，支架整体高度控制在合理范围内，既保证了组件底部留有足够的通风间隙，帮助组件在工作时散热提升发电效率，也不会因为支架过高导致风阻过大、安装稳定性下降；底部基座的安装孔位采用长圆孔设计，允许安装时根据现场基面的固定点位做小范围的位置调整，降低现场施工的定位精度要求，提升安装效率。整套结构的所有金属构件都做了阳极氧化或者热镀锌防腐处理，能够适应户外高湿、高盐雾、强紫外线的复杂环境，长期使用不会出现锈蚀、强度下降的问题，保障光伏系统长达二十余年的使用周期内的结构可靠性。
