挖掘机前端作业耐磨挖斗结构设计

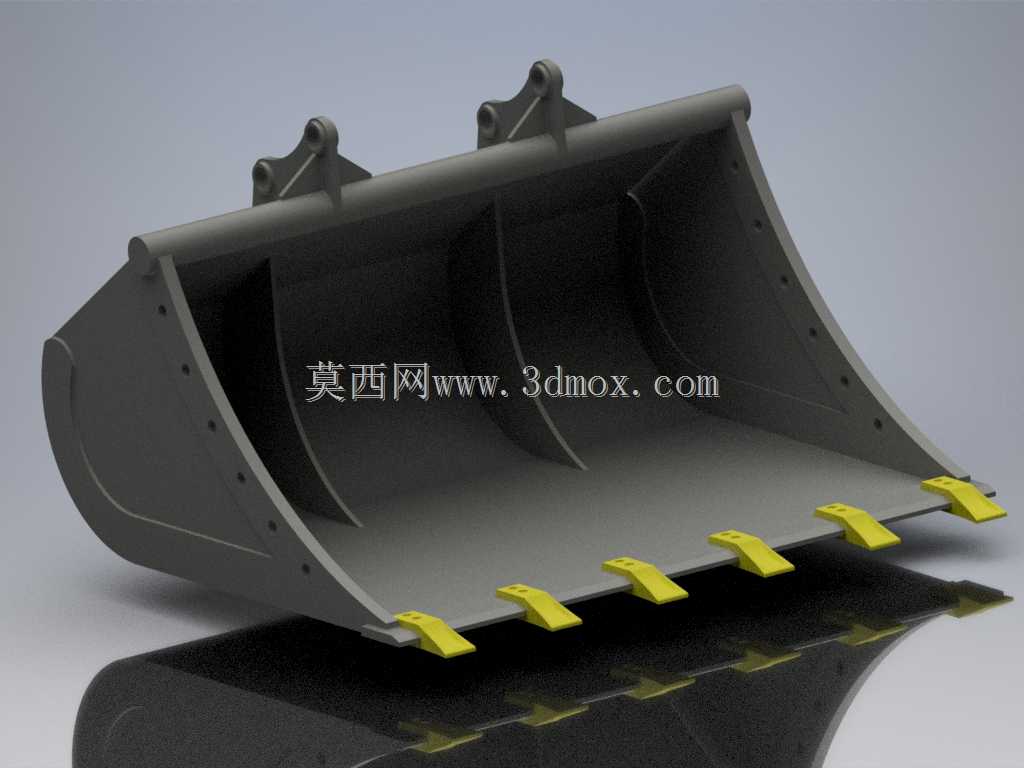

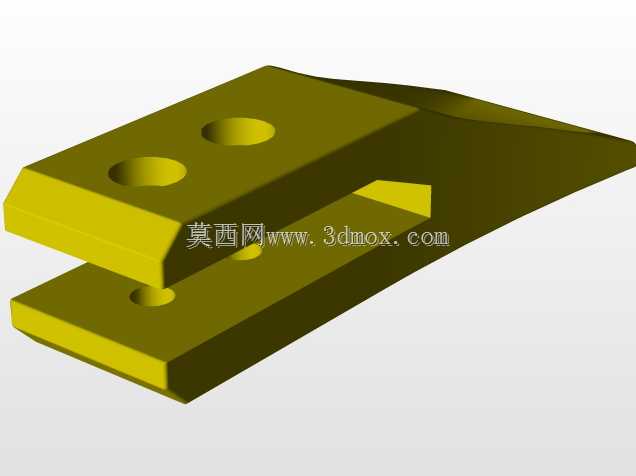

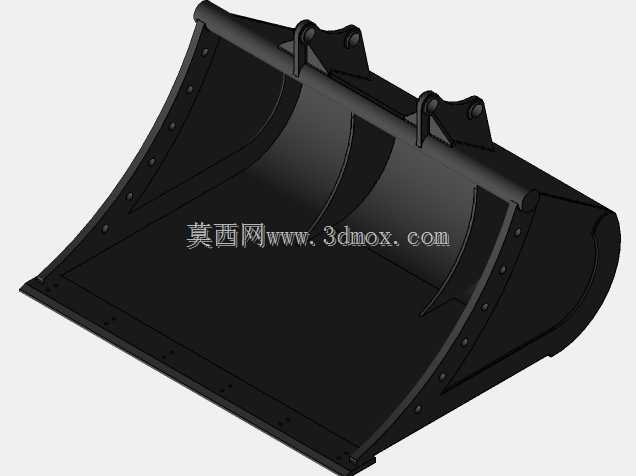

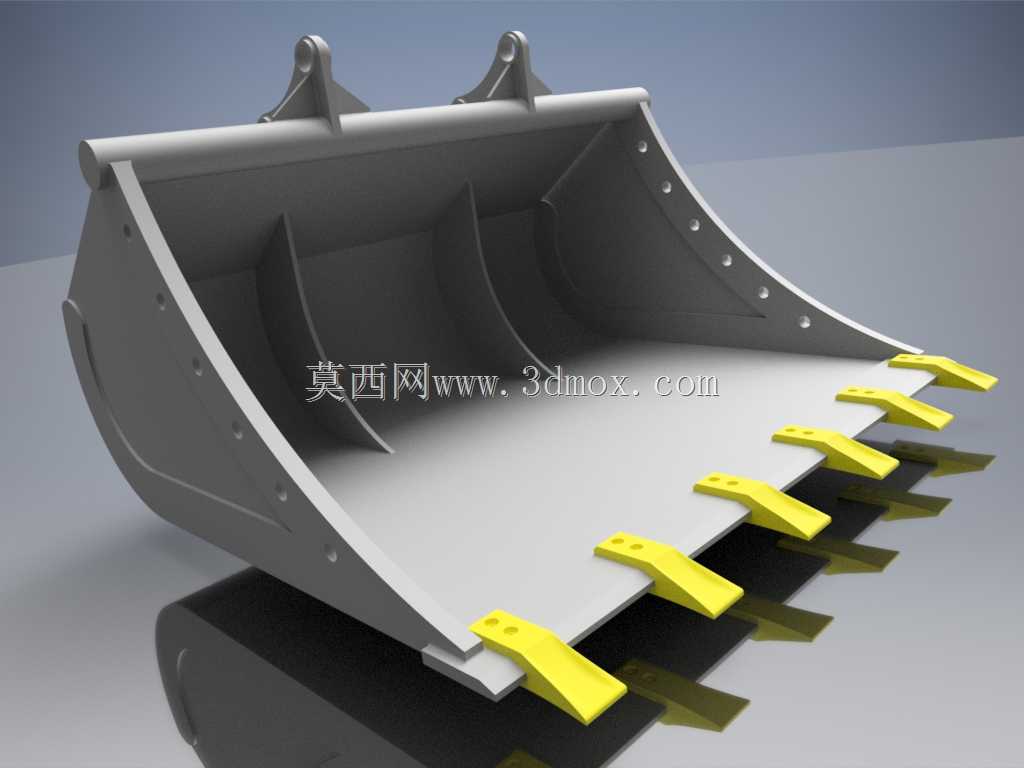

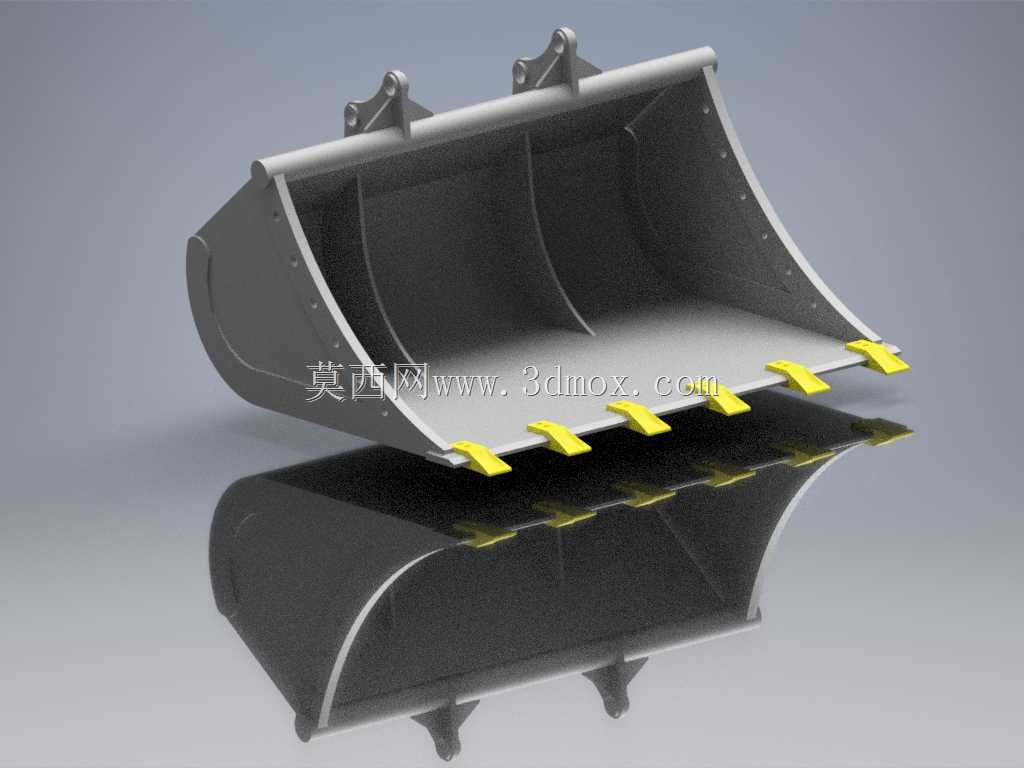

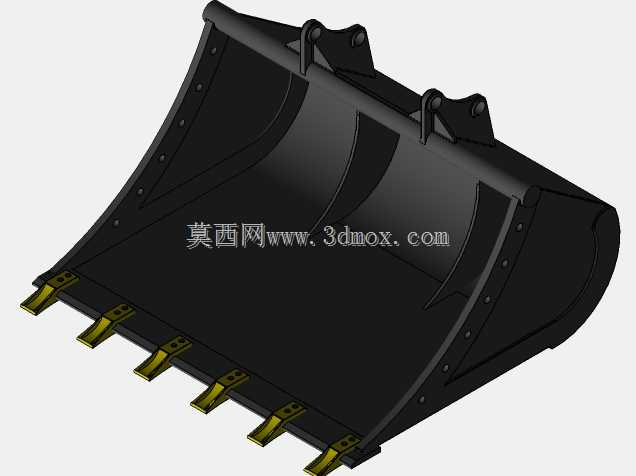

挖斗作为挖掘机直接接触作业介质的核心执行部件，广泛应用于土方开挖、矿山剥离、基建施工、河道清淤、物料转运等各类工程场景，是决定挖掘机作业效率与工况适配能力的关键属具。不同作业场景对挖斗的结构强度、耐磨性能、斗容设计有着差异化要求，土方作业场景需要挖斗具备更流畅的卸料弧度以降低物料粘附，岩石作业场景则需要强化斗齿、侧刃、斗唇位置的抗冲击耐磨性能，本次设计的挖斗兼顾通用土方作业与轻度碎石作业需求，可适配多数中型吨位挖掘机的前端安装接口。从功能特性来看，该挖斗采用弧形斗底设计，斗腔内部设置纵向加强筋板，既能够保证挖掘过程中物料的顺畅导入，减少挖掘阻力，也能在铲装大块物料时分散斗体承受的冲击载荷，避免斗体局部应力集中导致的结构变形。斗唇位置采用加厚耐磨板设计，斗齿座与斗唇采用全焊透连接工艺，搭配可拆卸式耐磨斗齿，斗齿采用楔块式固定结构，磨损后可快速更换，大幅降低现场维护的时间成本。斗体两侧设置加厚侧刃板，可减少侧方摩擦对斗体侧壁的磨损，同时在修坡、整边作业时能够保证作业面的平整度。顶部的两个吊装耳板严格匹配对应吨位挖掘机的斗杆、连杆安装销轴尺寸，耳板位置设置加强筋与斗体主侧板贯通连接，保证挖掘作业时铰接位置的载荷能够均匀传递到整个斗体结构，避免耳板根部出现焊缝开裂问题。设计过程中优先考虑了作业时的受力传导路径，从斗齿接触物料开始，挖掘阻力通过斗齿座传递到斗唇，再沿斗底弧形板、侧立板分散传导到顶部铰接耳板，整个传力路径无结构突变，有效降低了应力集中系数。斗体的开口宽度、斗容深度、卸料角度均参考通用中型挖掘机的作业参数设定，既保证单次铲装的物料容量，也避免斗容过大导致挖掘机倾翻力矩超出安全阈值，安装销轴孔的中心距、孔径尺寸完全匹配对应机型的连杆安装边界，无需额外改装即可直接换装使用。斗体边缘所有外露焊缝均做打磨圆滑处理，避免应力集中点，同时减少作业过程中物料对焊缝的直接冲刷，延长整体使用寿命。
