阿法拉伐M10-BWFDR板式换热设备结构

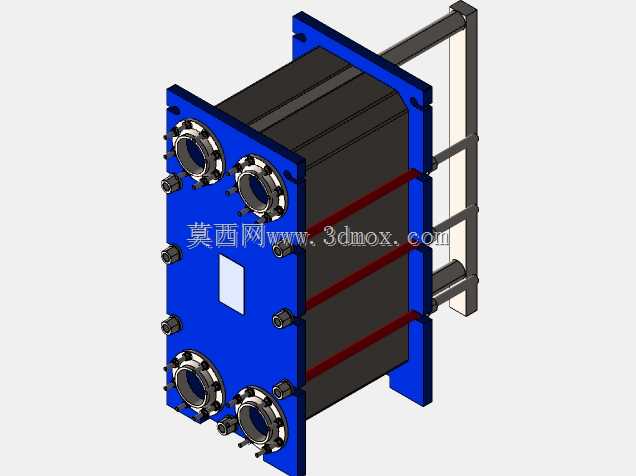

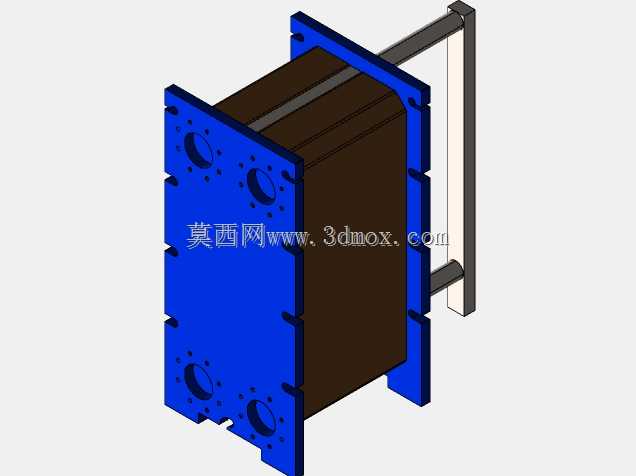

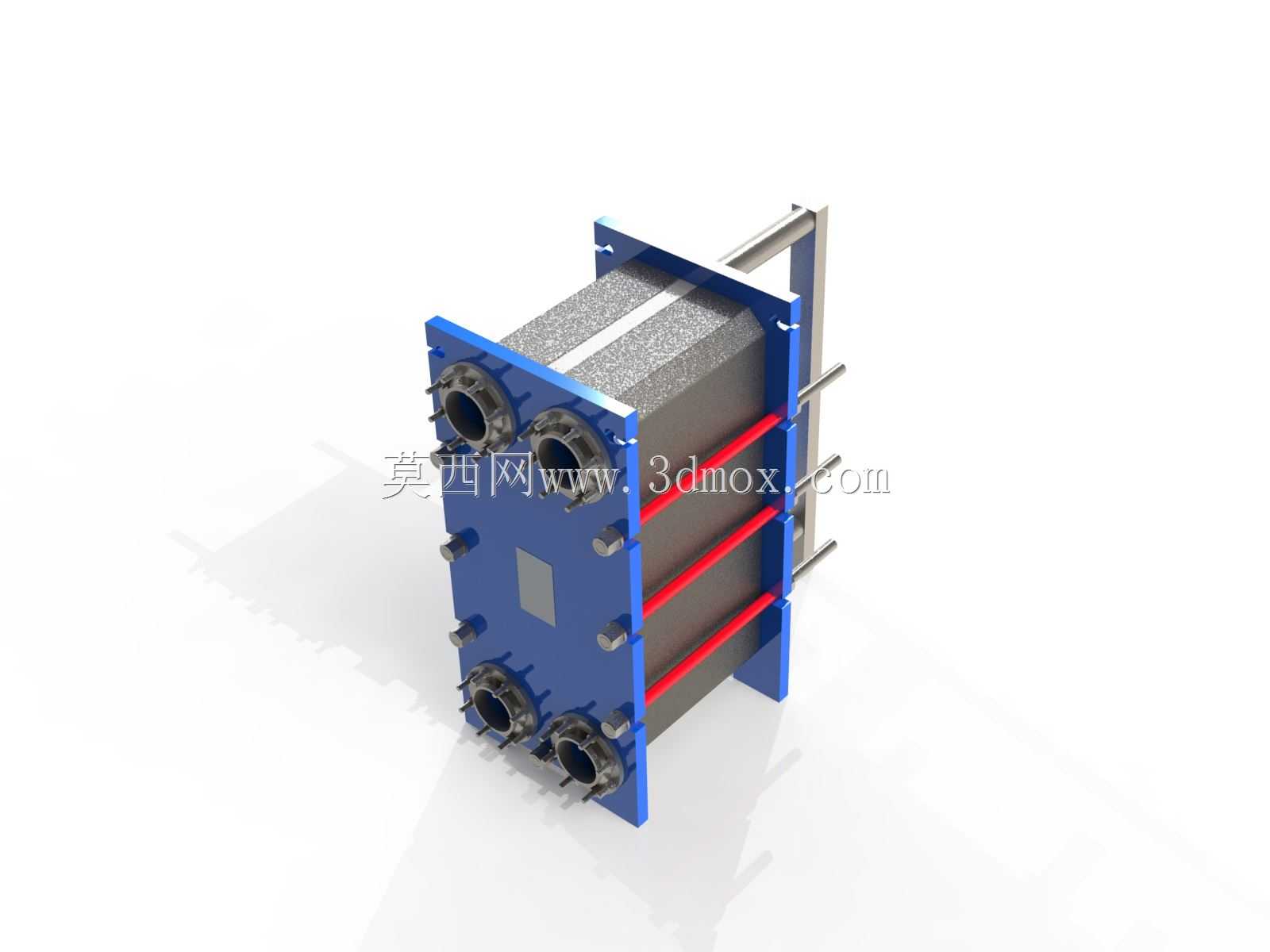

这款板式换热设备主要面向工业流体换热场景设计，可广泛应用于食品加工制程中的物料升温冷却、工业循环水系统的热量回收、暖通空调系统的冷热交换、化工制程中的介质温控等多个领域，能够在两种或多种流体之间实现高效的热量传递，满足不同工况下的温控与热量回收需求。设备采用DN100标准接口规格，适配多数工业现场的主流管路通径，安装时可直接匹配对应通径的工艺管路，无需额外定制变径转接部件，有效降低现场安装的改造成本与施工难度。从结构设计来看，该设备采用板片叠加式的核心换热结构，蓝色端板作为整体承压框架，通过多根横向拉紧拉杆将整叠换热板片牢牢压紧，既保证了换热腔室的密封性能，又能承受额定工况下的流体压力，避免运行过程中出现介质渗漏问题。板片表面压制有特殊的导流纹路，可让流经板片两侧的冷热流体形成充分的湍流状态，大幅提升换热效率，相比传统管壳式换热器，同等换热面积下的换热系数可提升数倍，同时整体结构更加紧凑，占用的安装空间更小。设备的四个接口分别布置在前端端板的上下位置，采用对角流向设计，可让冷热流体在板片间形成逆流换热路径，最大化对数平均温差，进一步提升热量传递的效率，同时这种接口布局也方便现场管路的排布与连接，减少管路弯折带来的流阻损失。设计过程中充分考虑了设备的维护便利性，拉紧拉杆采用快拆式结构设计，当设备运行一段时间需要清洗板片结垢、更换密封垫片时，只需松开拉杆螺母即可拆开整叠板片，无需完全拆解整体框架，大幅缩短维护检修的时间，降低运维成本。设备的安装边界预留了足够的操作空间，前端预留管路连接与阀门安装的位置，侧面预留拉杆拆装的操作距离，可适配常规工业厂房的设备安装空间要求，无论是新建产线的设备部署还是旧系统的换热设备升级替换，都能快速完成安装调试投入使用。在食品行业应用场景中，该设备的密封结构可适配食品级密封垫片，满足食品加工的卫生要求，可用于乳品、饮料、酒类等产品的巴氏杀菌、冷却降温等工序，保证物料在换热过程中不受污染，同时高效的换热性能可快速将物料温度调整到工艺要求区间，提升生产线的连续运行效率。在工业循环水系统中，该设备可用于回收高温排水中的余热，将热量传递给待加热的进水，降低生产过程中的加热能耗，同时减少高温废水直接排放带来的热污染，实现节能降耗的生产目标。
