框翼式长航时无人机框架结构三维设计

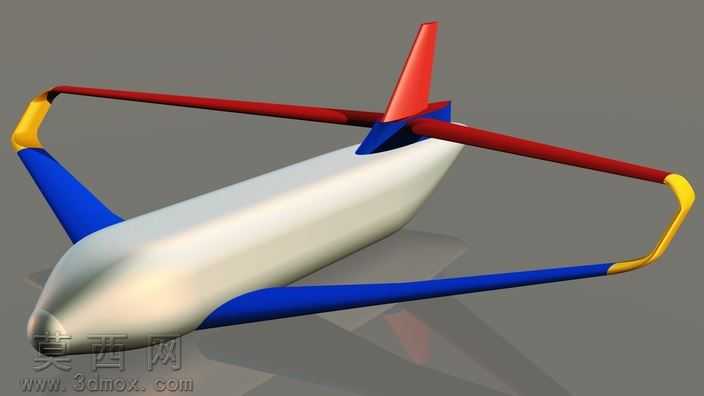

本作品为框翼布局无人机的外表面及骨架结构三维建模成果，建模过程依托参数化设计逻辑搭建全机CAD骨架体系，将机翼轮廓、机身曲面、翼臂支撑结构、尾翼构型等核心部件的关键尺寸全部设置为可自定义参数，使用者可根据实际飞行需求调整机翼展长、机身截面尺寸、翼臂扫描角度、翼大跨度等核心参数，快速适配不同载荷、不同航时要求的无人机设计方案。建模阶段优先完成线框骨架的参数约束搭建，确保各部件之间的装配定位关系完全关联，调整任意参数时全机结构可自动完成适配更新，避免传统建模中参数修改后出现的装配错位、结构干涉问题。在曲面建模环节，机身主体采用顺滑的流线型曲面构建，通过多段曲率连续的曲线放样生成机身外表面，有效降低飞行过程中的空气阻力；翼臂部分采用一体化的框式支撑结构，从机身侧部延伸至机翼外端，形成闭合的受力框架，既保证了结构强度，又尽可能降低了机架自身重量。模型预留了充足的设备安装空间，机身内部可根据需求搭载飞控系统、动力电池、任务载荷等组件，翼臂位置可灵活适配不同规格的动力电机与螺旋桨，甚至支持在机身空余位置加装软枪舱等特殊任务模块，拓展无人机的多场景应用能力。尾翼部分采用常规布局设计，与机身主体曲面顺滑衔接，保证飞行过程中的航向与俯仰稳定性，起落架部分采用轻量化的支架式结构，在满足起降承重需求的前提下尽可能减少结构冗余。整个建模过程严格遵循航空结构设计的受力逻辑，各承力部件的连接位置均做了加强结构设计，避免飞行过程中出现结构共振、部件断裂等问题，同时所有结构件均预留了标准安装孔位，可直接对接常规的无人机标准配件，降低后续实物制作的加工难度。模型还支持根据实际需求替换部件构型，比如可将原有鼻锥结构替换为板载PZT组件，满足特定的功能拓展需求，整体结构具备极高的自定义拓展空间，可作为小型长航时无人机设计研发的基础框架，为后续的气动仿真、结构受力分析、实物样机制作提供精准的三维模型支撑。
