创意仿生骨架结构四旋翼飞行器机架设计

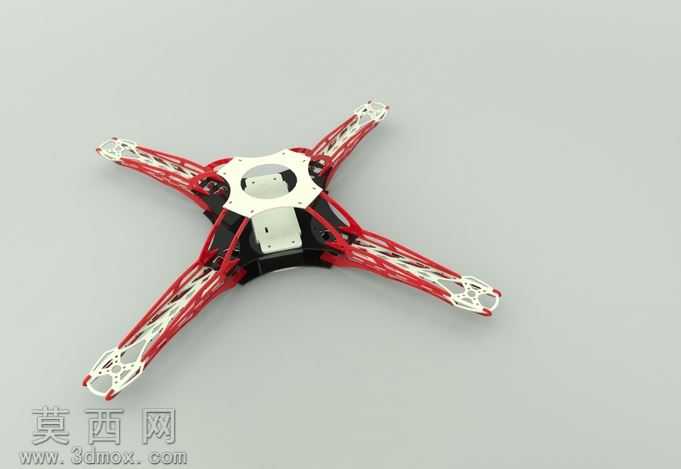

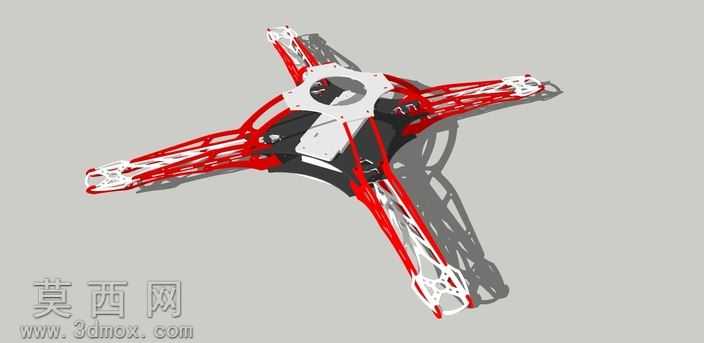

本作品为四旋翼飞行器的机架主体三维建模成果，整体采用X型经典四旋翼布局，在结构设计上融入了仿生骨架的设计思路，将传统实心机架的冗余部分做了大面积镂空处理，在保证结构强度的前提下最大化实现机架轻量化，有效降低飞行过程中的动力负载，提升飞行器的续航表现与机动灵活性。建模过程中首先确定四个机臂的对称分布基准，以中心安装盘为核心向外辐射延伸机臂结构，中心区域预留了飞控板、电池、电调等核心电子元件的安装位，设置了对应的安装孔位与定位卡槽，保证各元件装配时的定位精度，避免飞行过程中出现元件移位的问题。机臂部分采用仿生骨骼的桁架式镂空结构，红色的主体受力框架搭配白色的辅助加强筋结构，两种结构相互咬合形成稳定的受力体系，既可以承接飞行过程中电机运转产生的震动与升力载荷，也能在发生轻微碰撞时通过结构形变吸收部分冲击力，降低机架断裂的风险。材质渲染阶段，主体受力框架采用高强度玻纤增强尼龙材质表现，呈现出哑光的红黑质感，表面带有细微的注塑纹理，还原工程塑料的真实触感；加强筋部分采用轻质碳纤维复合材质表现，带有细腻的编织纹理，凸显高强度轻量化的材质特性；中心安装盘的金属固定件采用阳极氧化铝合金材质，带有细腻的金属磨砂质感，区分不同部件的材质差异。模型的结构细节处理到位，机臂末端预留了电机安装的固定孔位与走线槽，方便电机与电调的线路隐藏布置，避免线路外露影响飞行气动效率；机架底部预留了起落架的安装接口，可根据使用需求搭配不同高度的起落架组件，适配航拍、竞速等不同的使用场景。整体建模严格遵循对称设计原则，四个机臂的长度、重量分布完全一致，保证飞行器飞行时的重心居中，降低飞控的校准难度，提升飞行稳定性。
