手动便携式小型金属管材弯管装置

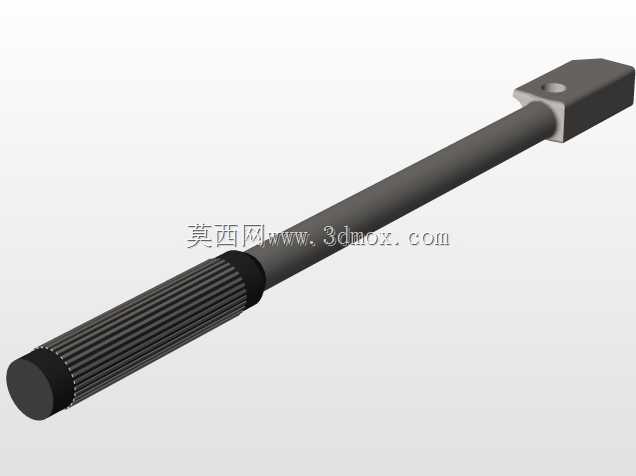

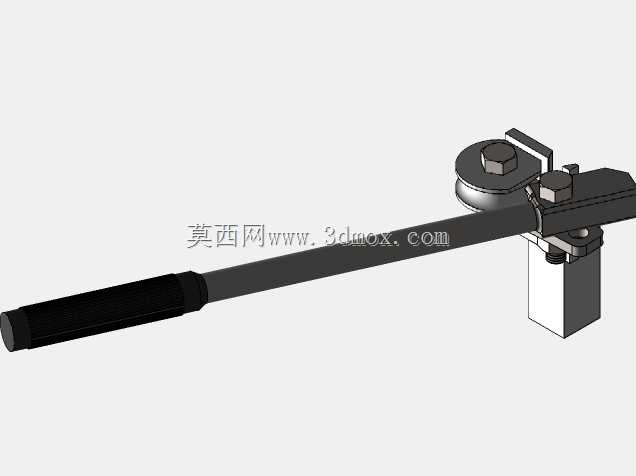

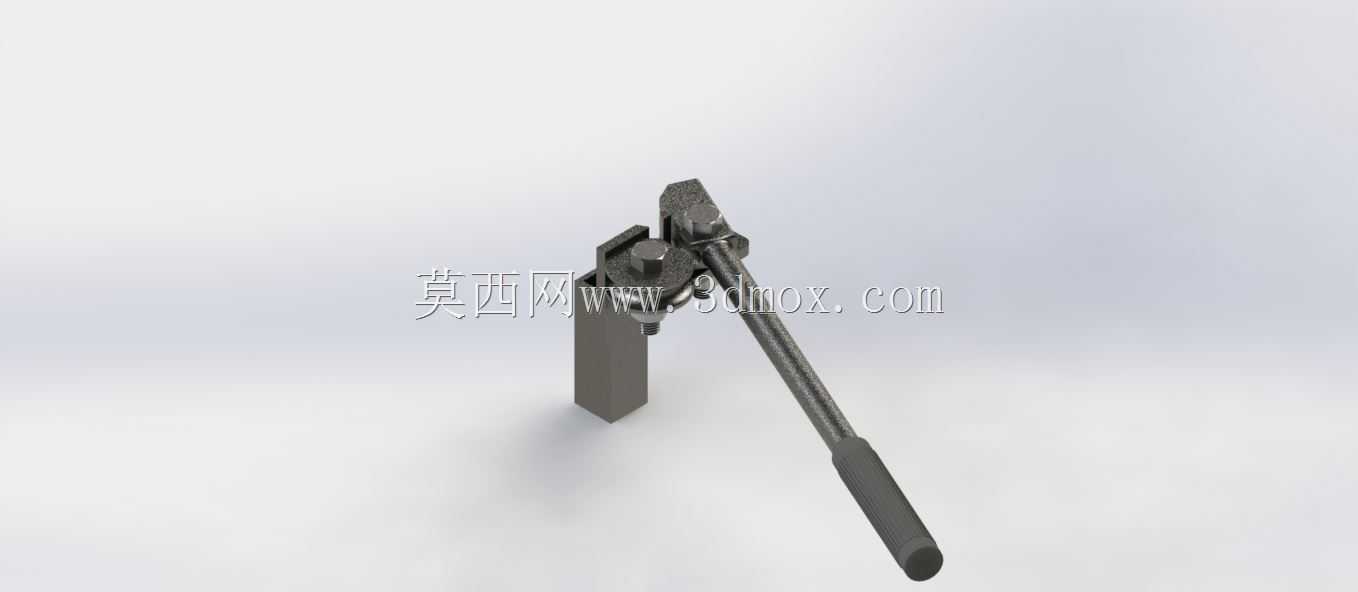

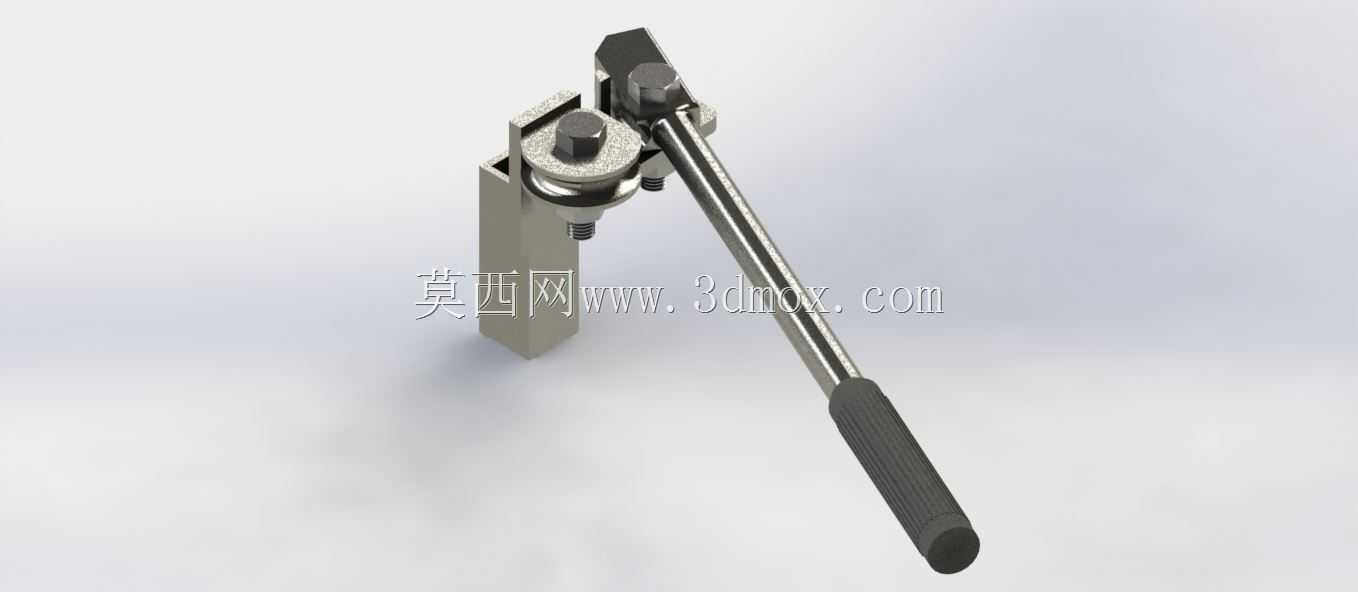

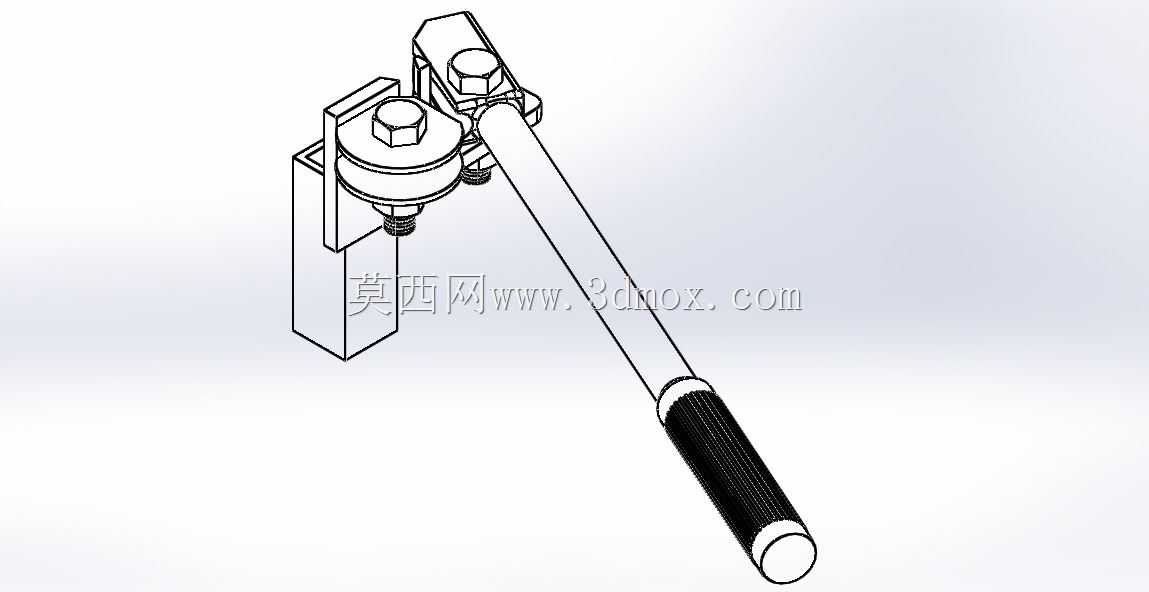

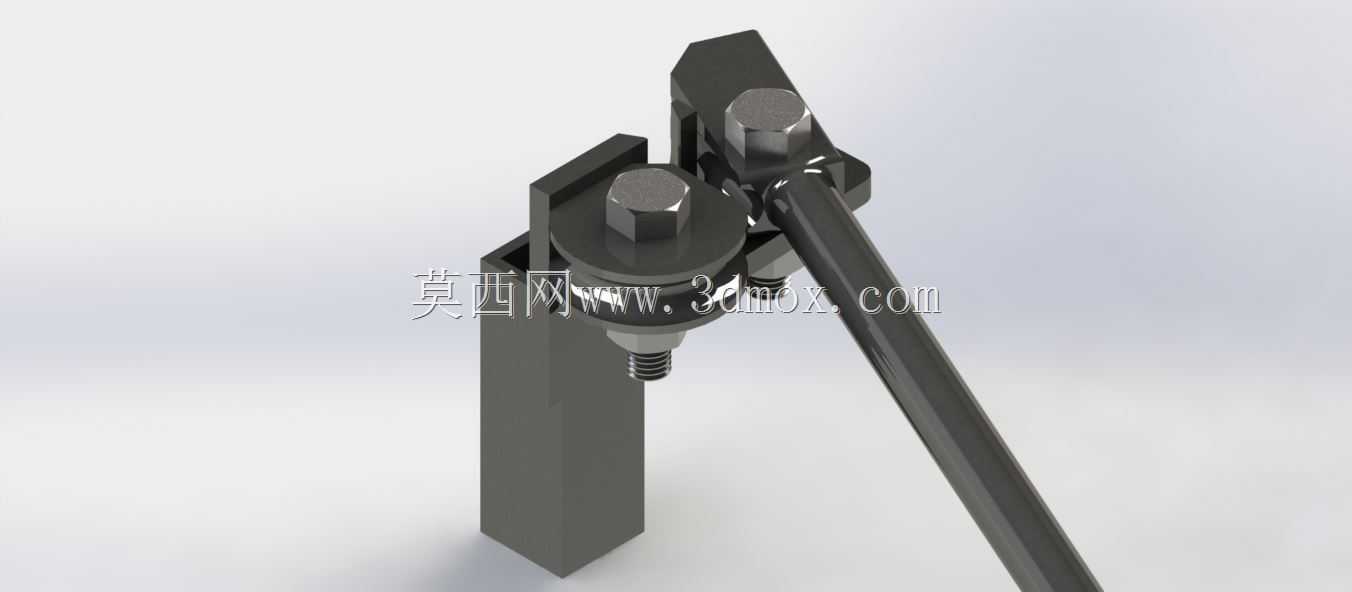

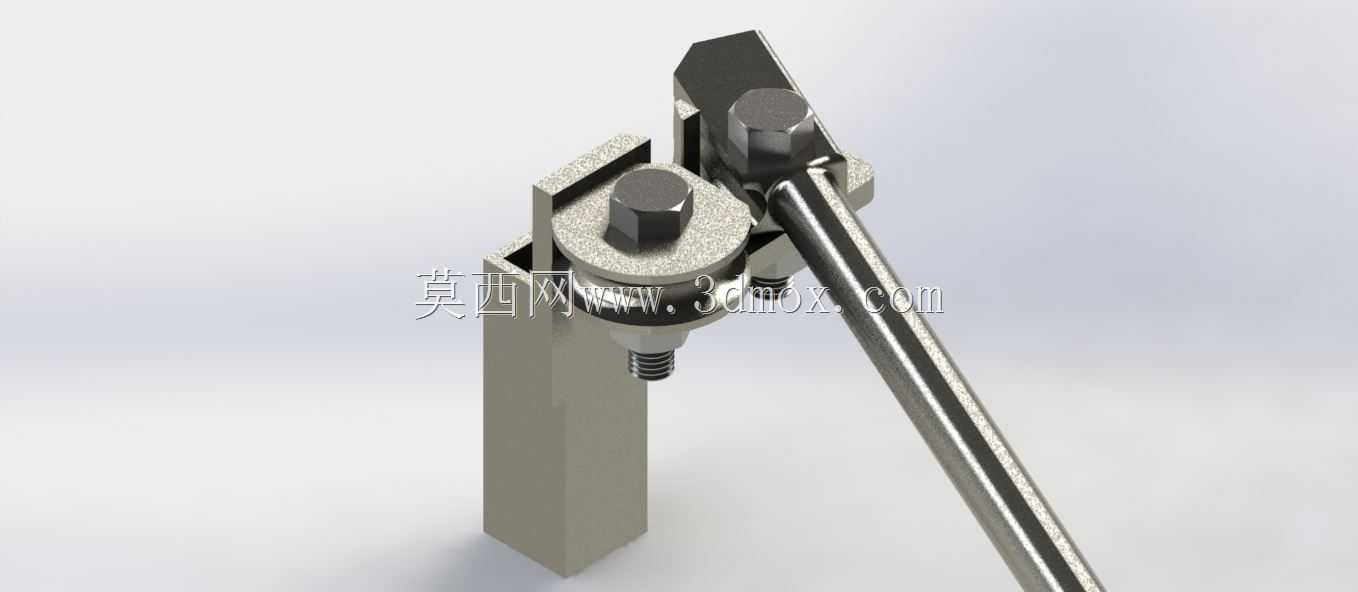

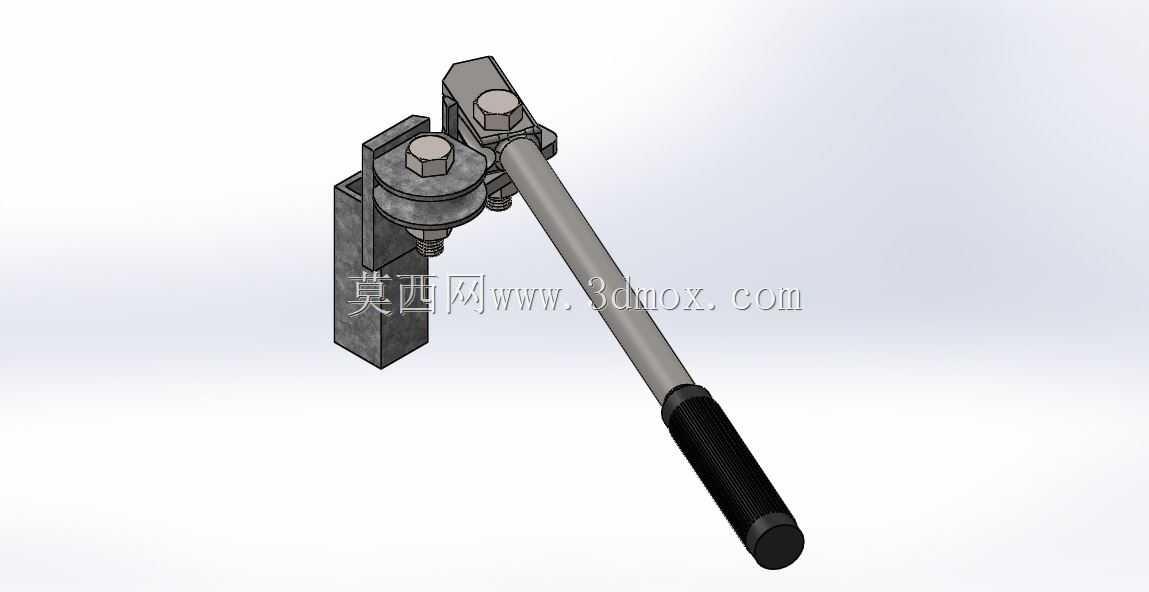

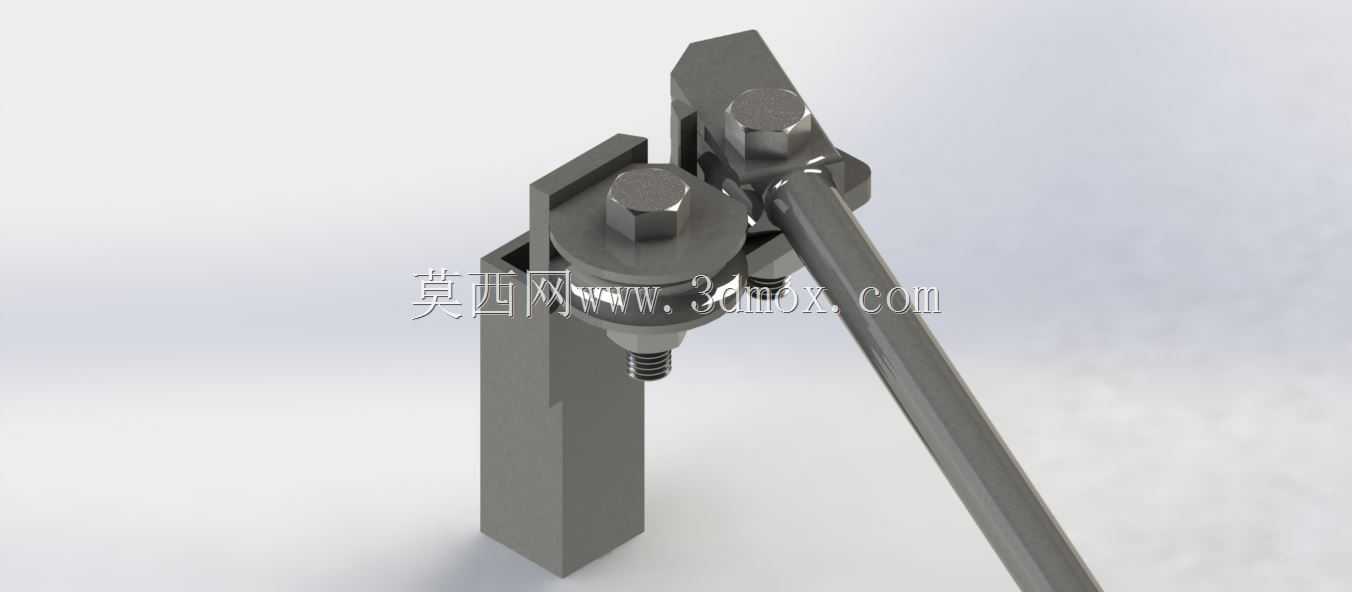

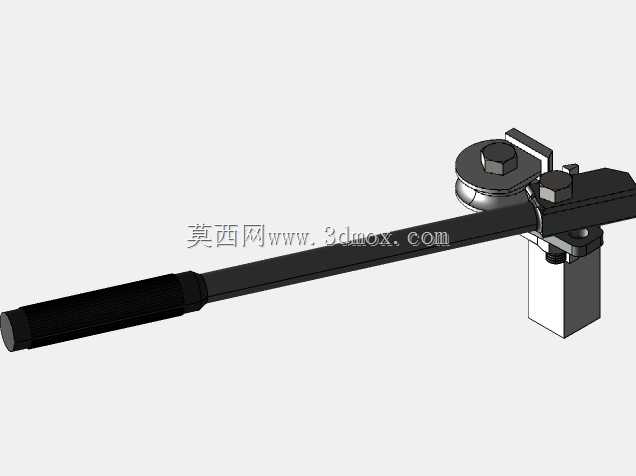

这款手动弯管装置主要面向小规格金属管材的现场弯折加工作业，在水电管路铺设、小型金属框架搭建、制冷设备管路安装、家用五金DIY改造、户外管线抢修等场景中有着极高的实用价值，能够替代大型弯管设备无法覆盖的狭小空间作业需求，无需外接电源或气源，单人即可完成操作，大幅降低小批量管材弯折的作业门槛与设备投入成本。装置整体采用杠杆式施力结构设计，核心弯折模块由定径成型轮、压紧限位块、长力臂操作杆三部分组成，成型轮根据适配管材的外径设计有对应弧度的限位槽，作业时将待加工管材卡入成型轮与限位块的卡槽之间，通过下压长操作杆带动成型轮转动，即可将管材沿着成型轮的弧度逐步弯折至目标角度，弯折过程中管材受力均匀，不会出现管壁凹陷、弯折处起皱、管径变形等常见问题，能够保证弯折后管路的通径不受影响，满足流体输送管路的使用要求。在设计思路上，这款装置优先考虑了便携性与操作易用性，整体结构无复杂传动部件，所有连接位置均采用标准紧固件装配，日常维护仅需定期在转动销轴位置添加润滑脂即可，压紧模块带有可调节的锁紧结构，能够适配一定壁厚范围内的同外径管材，无需额外更换配件即可完成常规壁厚管材的压紧固定，避免作业过程中管材移位导致的弯折角度偏差。操作杆末端包裹有防滑握持套，能够提升手部握持的摩擦力，长时间施力作业也不易打滑，同时长力臂的设计能够放大手部施加的作用力，即便是硬度较高的薄壁不锈钢管、铁管、铝管，也无需过大的手部力量即可完成弯折，降低作业人员的劳动强度。装置的底座采用直角夹持结构，作业时可以将底座卡在台虎钳或者现场的角钢、方钢构件上完成快速固定，无需专门的安装工作台，固定后整体结构稳定，弯折过程中不会出现晃动偏移，整体外形紧凑小巧，整机重量轻便，可以放入常规五金工具箱内携带转运，能够满足流动作业、现场抢修、户外施工等多种场景的使用需求，弯折角度可以通过操作杆的摆动幅度自由控制，能够适配0到180度之间的任意弯折角度需求，无需额外的角度定位工装即可完成常规角度的弯折作业，成型后的管材弯折处圆弧过渡平滑，无明显折痕，能够满足各类管路安装、框架搭建的外观与性能要求。
