伸缩臂式简易起重吊运装置结构设计

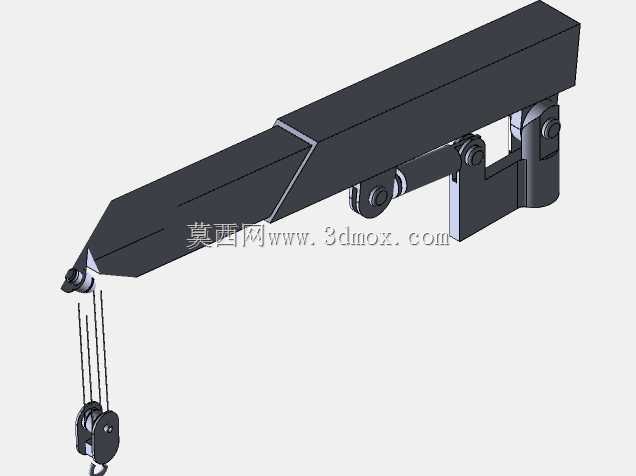

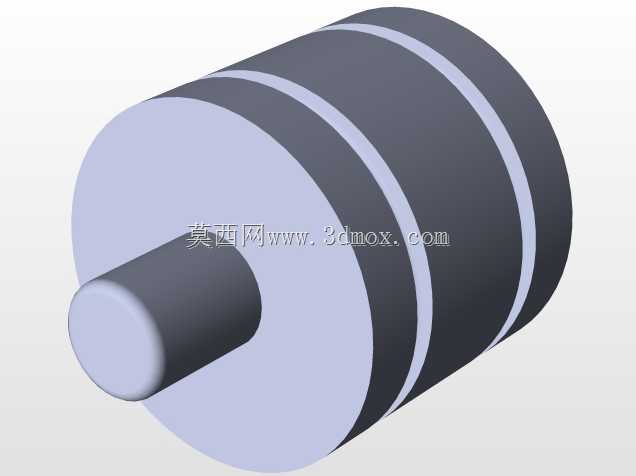

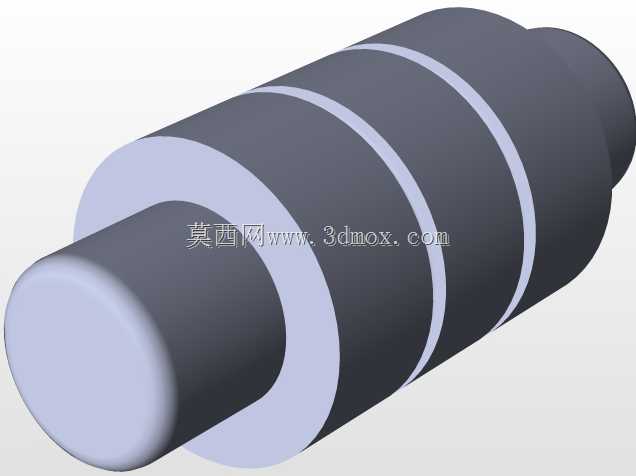

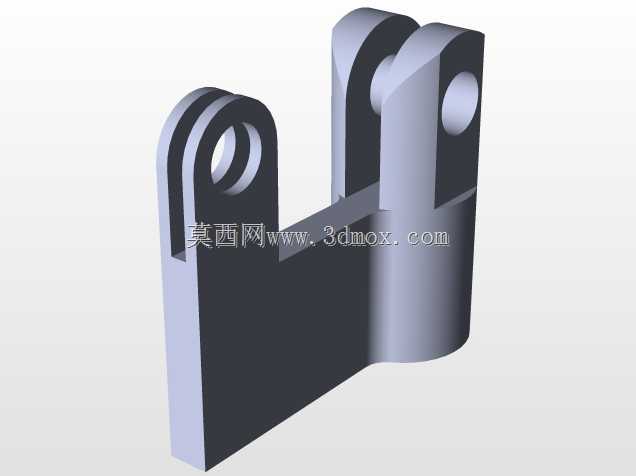

这款简易起重装置主要面向小型作业场景的物料吊运需求，常见于小型机加工车间的工件转序、汽修门店的重型零部件拆装吊运、仓储区域的轻型货物堆垛转移，以及户外小型施工场景的零散建材短距离吊装作业，能够替代纯人力搬运完成百公斤级载荷的垂直起升与小范围水平移位，大幅降低重体力劳动强度，规避人工抬运重型物件的磕碰、砸伤风险。装置整体采用折叠伸缩式臂架结构，主臂为多节嵌套的箱型截面设计，非作业状态下可将伸缩臂段完全收回，配合铰接式的支座连接结构，能够将整体占用空间压缩至最小，方便在狭窄的车间通道、工位间隙内存放转运，不会占用过多生产作业空间。臂架末端配置了带多组滑轮的吊钩组件，通过滑轮组的倍率设计能够降低牵引端的作用力，搭配小型手动或电动牵引机构即可实现平稳起升，滑轮组的走线布局经过优化，避免钢丝绳在伸缩臂变幅、伸缩过程中出现卡滞、跳绳问题。臂架与底座的连接部位采用多连杆铰接支撑结构，能够根据作业需求调整臂架的仰角，实现不同作业半径下的吊装覆盖，铰接点位均配置了耐磨衬套，减少反复变幅动作带来的结构磨损，延长装置的整体使用寿命。设计过程中重点考量了安装边界的适配性，装置底座预留了标准的安装孔位，既可以固定在车间的预制水泥基础上作为固定工位起重设备使用，也可以搭配加重型底盘或者移动轮组，做成可移动式的起重设备，适配不同工位的流动吊装需求。整体结构没有冗余的复杂部件，所有受力构件均采用等强度设计思路，在保证额定载荷下结构刚度、稳定性的前提下，尽可能削减非受力部位的材料用量，控制装置整体自重，让单人即可完成装置的移位与作业调整。臂架的伸缩段设置了定位锁止结构，调整到对应作业长度后可快速锁止，避免吊装过程中臂段意外滑移引发安全隐患，吊钩部位配置了防脱卡扣，防止吊装过程中吊索滑脱，从结构细节上保障作业安全。
