起重吊装用滑轮式鹤钩吊钩结构设计

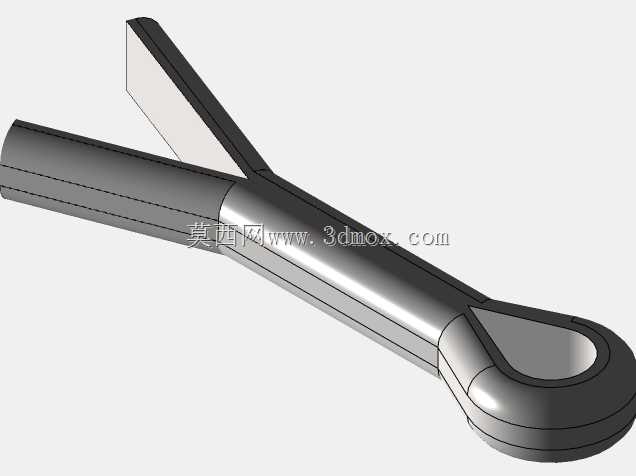

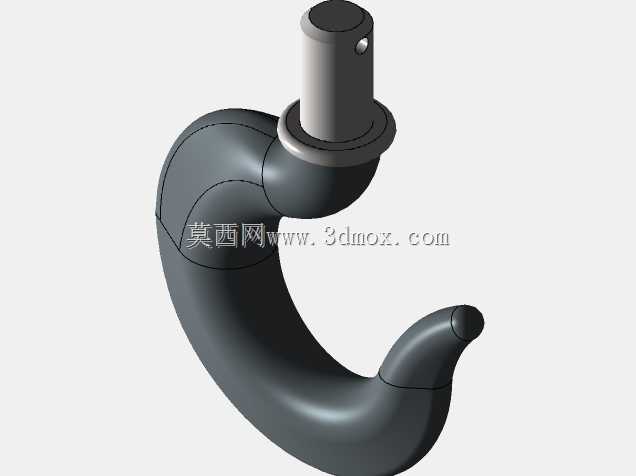

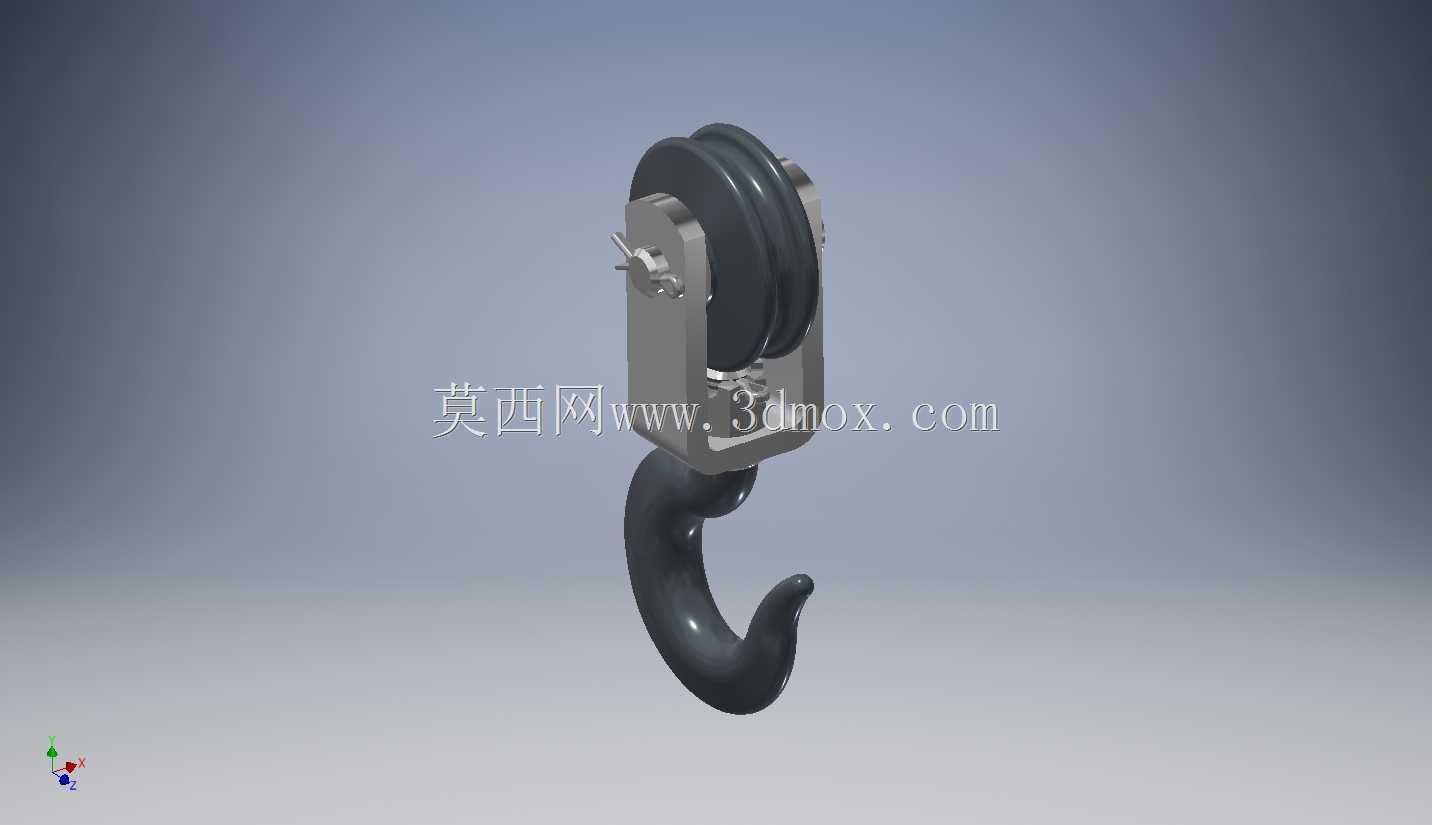

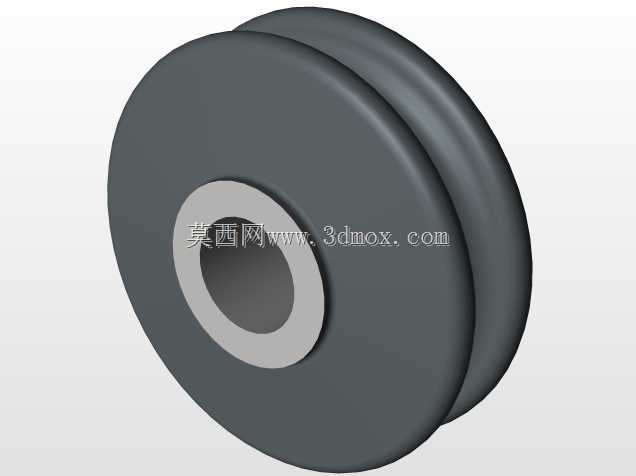

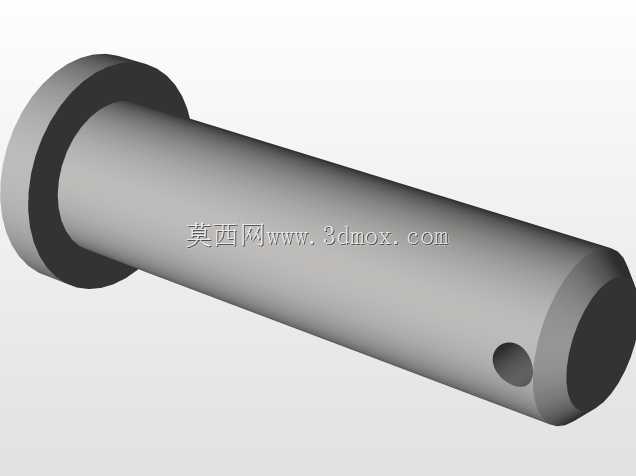

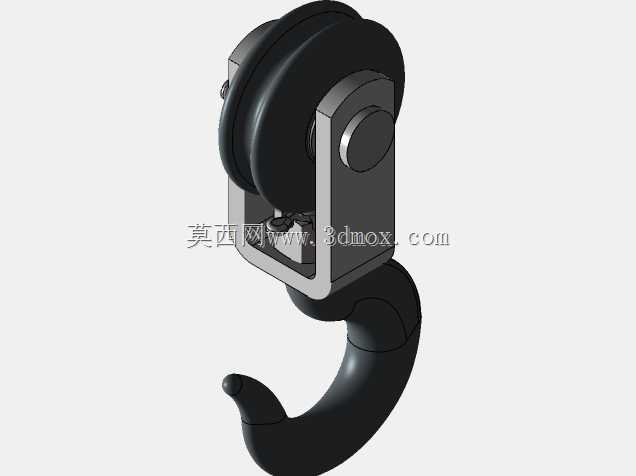

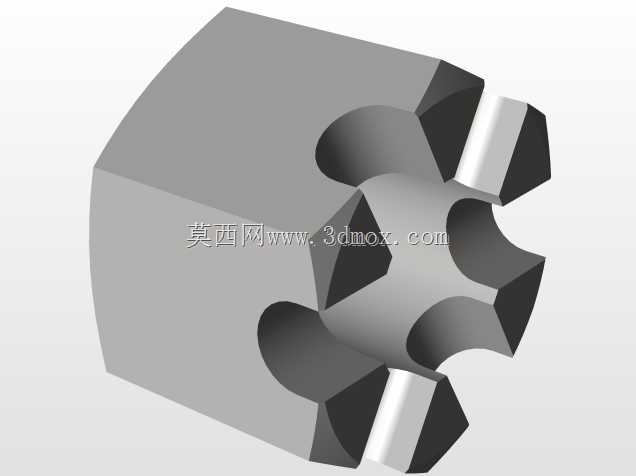

该吊钩结构是起重作业场景中核心的吊重承载部件，广泛应用在桥式起重机、门式起重机、汽车吊、电动葫芦等各类起重提升设备的末端执行环节，承担着连接起升钢丝绳与被吊重物的核心作用，是厂矿货物转运、基建物料吊装、港口集装箱装卸、设备安装移位等作业场景中必不可少的受力构件，其结构可靠性直接决定起重作业的安全等级，一旦出现结构失效会直接引发重物坠落的重大安全事故，因此在设计阶段需要对各受力环节做充分的力学校核。从功能特性来看，该结构集成了滑轮组与钩体两大核心部分，上部的滑轮组件可以直接嵌套在起重设备的起升钢丝绳上，将钢丝绳的直线牵引力转化为垂直方向的吊重力，同时通过滑轮的转动减少钢丝绳与吊具之间的滑动摩擦，降低起升过程中的钢丝绳磨损，延长钢丝绳使用寿命；滑轮外侧设置的夹板护板结构，既可以对滑轮形成侧向防护，避免作业过程中异物卡入滑轮槽导致钢丝绳脱槽，也为下部钩体提供了稳定的铰接安装基础，夹板上设置的锁止销轴结构，可以快速完成钩体与滑轮架的装配连接，也方便后期对磨损钩体进行单独更换，降低维护成本。下部的钩体采用经典的鹤钩造型，钩身带有平滑的弧形过渡曲面，钩尖位置做了防脱结构的安装预留，作业时可以配合防脱卡板避免吊索具从钩口意外滑出，钩身的曲面设计可以让吊索的受力均匀分散到整个钩身截面，避免局部应力集中引发的结构断裂。从设计思路来看，整个结构采用模块化拆分设计，滑轮架、滑轮、销轴、钩体均为独立可拆分部件，各部件之间采用铰接连接方式，允许钩体在起吊过程中随重物重心做小幅度的自由摆动，抵消起升过程中的偏摆载荷，避免硬连接带来的附加弯矩对结构造成损伤；滑轮槽的尺寸按照常规起重钢丝绳的直径范围做匹配设计，槽底做圆弧过渡处理，保证钢丝绳与滑轮槽的接触面积足够大，减少钢丝绳的挤压变形；钩体的截面尺寸按照额定起重量做等强度设计，从钩颈位置到钩尖位置的截面随受力大小逐步变化，在保证承载能力满足要求的前提下尽可能减少结构自重，降低起重设备的无效载荷。从安装边界来看，上部滑轮架的侧板间距与滑轮厚度做精准匹配，安装时只需要将滑轮嵌入两侧板之间，穿入中心销轴并加装开口销锁止即可完成滑轮组件的装配，下部钩体的钩颈直径与滑轮架底部的铰接孔尺寸适配，穿入铰接销轴后可以实现360度的水平方向转动，方便作业时调整重物的悬挂角度，整个结构的外部轮廓没有尖锐外凸结构，避免作业过程中剐蹭操作人员或者被吊货物表面，整体结构紧凑，适配多数中小吨位起重设备的起升机构安装空间要求，不需要对原有起重设备的结构做额外改造即可直接替换安装。
