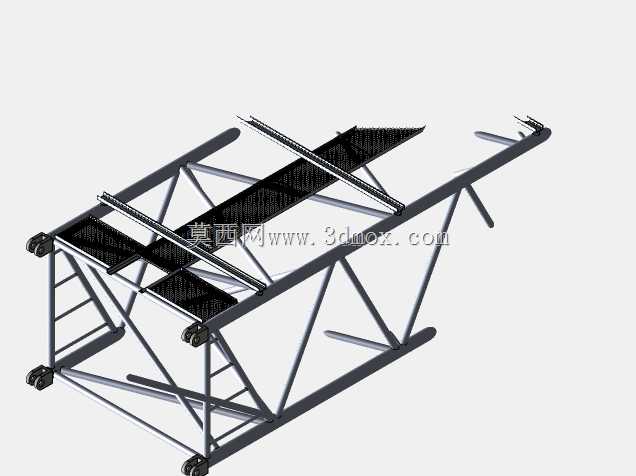

6.1米动臂桁架式起重吊具结构设计

该款动臂构件主要面向工程吊装作业场景，适配中小型起重设备的臂架拓展需求，可广泛应用于厂房构件吊装、户外轻型设备转运、工地零散建材吊运等作业场景，能够在有限的作业空间内提供稳定的长距离吊装支撑，解决常规短臂起重设备作业半径不足的痛点。在实际作业过程中，该动臂作为起重设备的核心受力承载部件，一端与起重主机的回转基座铰接，另一端配合吊具滑轮组实现重物的起升与变幅动作，可将主机输出的起升力稳定传递至吊点位置，同时依靠自身的结构刚度抵消吊装过程中的侧向摆动力与纵向载荷冲击，避免作业过程中臂架出现失稳形变。从功能特性来看，该动臂采用全桁架式镂空结构设计，相较于同长度的实体箱型臂架，在保证结构强度满足额定载荷要求的前提下，大幅降低了臂架自身重量，有效减少了起重主机的负载损耗，同时镂空的桁架结构能够降低户外作业时的风阻影响，提升高空中作业时的结构稳定性。在设计思路上，该构件采用三角形稳定桁架排布逻辑，主弦杆采用高强度型钢作为核心承载梁，腹杆按照受力传导路径交错布置，将吊点位置的集中载荷均匀分散至整个臂架的各个节点位置，避免局部应力集中导致的结构断裂风险；臂架上预设的多组安装支座可适配不同规格的滑轮组、变幅拉杆连接需求，末端的铰接点位经过同轴度优化，能够保证臂架变幅动作的顺畅性，减少转动过程中的卡滞与磨损。从外形尺寸与安装边界来看，该动臂总长度为6.1m，整体采用对称式结构布局，臂架宽度从铰接端至吊点端按照线性比例收窄，既保证了根部与主机连接位置的结构强度，也控制了臂架末端的自重；安装时铰接端的连接孔位与常规中小型起重机的基座接口尺寸匹配，无需额外制作转接构件即可完成装配，臂架下方预留的走台结构可满足后期检修人员的通行需求，两侧的斜向支撑构件可在臂架大角度变幅时提供额外的结构支撑，保证臂架在最大仰角作业时的结构稳定性。
