双滚轮焊接式重载支撑滚轮架结构

该结构为工业生产场景中配套焊接作业使用的双滚轮支撑装置，主要应用于长轴类、筒状回转工件的焊接装配工位，可在手工焊、自动环缝焊接工序中承托工件，配合驱动机构带动工件匀速回转，让操作人员无需反复翻动重型工件即可完成整圈焊缝的连续焊接作业，也可作为重型物料的临时滚动支撑，适配车间内短距离重型工件的移位承托，降低工件搬运过程中的摩擦阻力，减少工件表面的磕碰划伤。

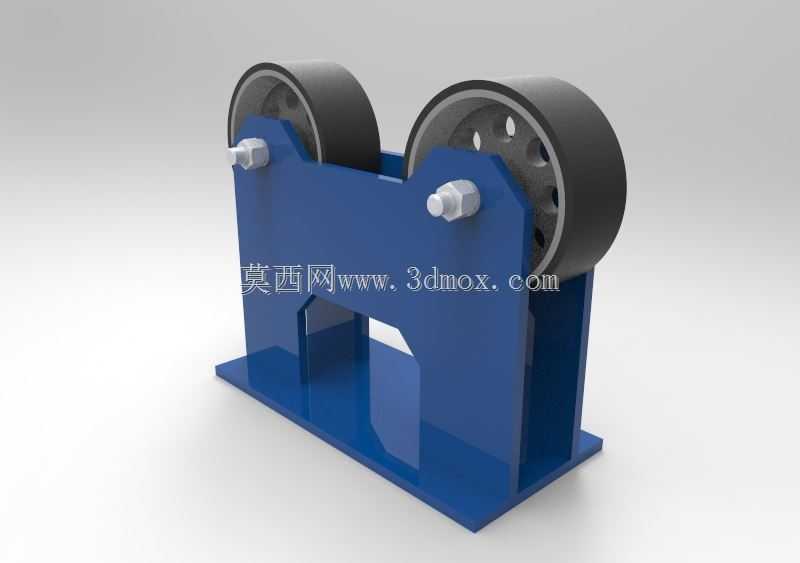

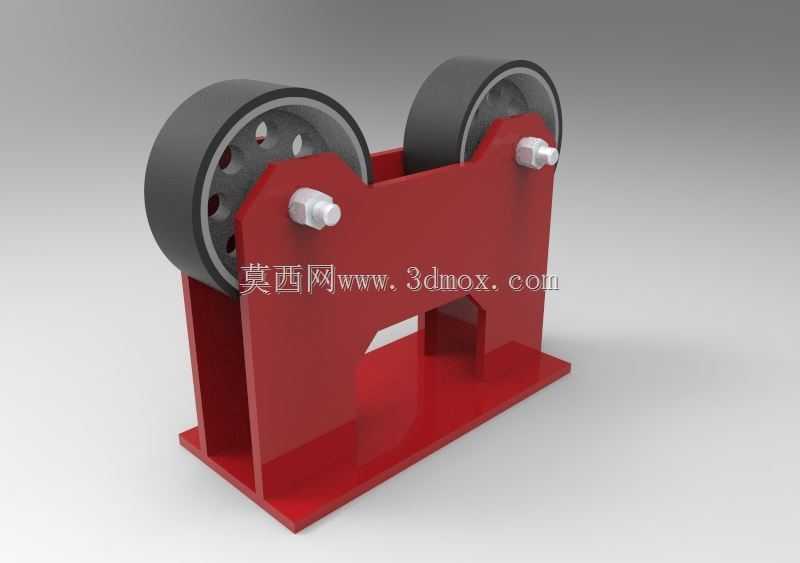

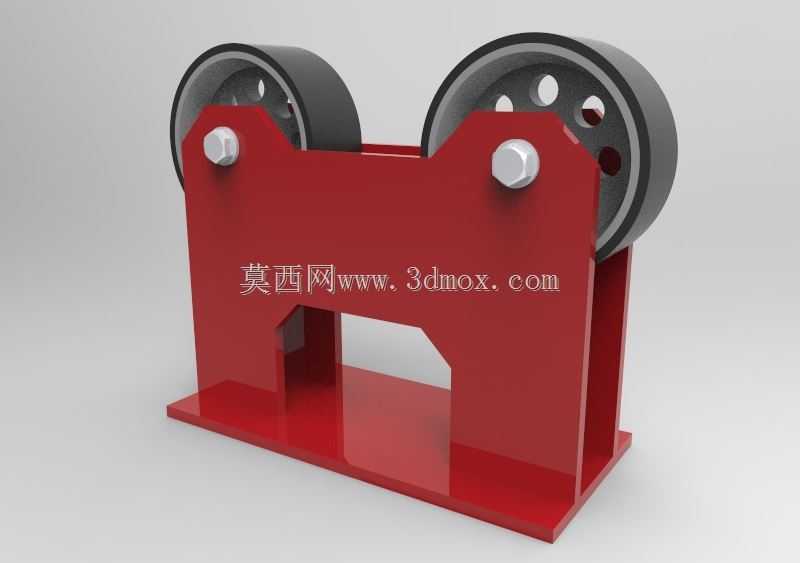

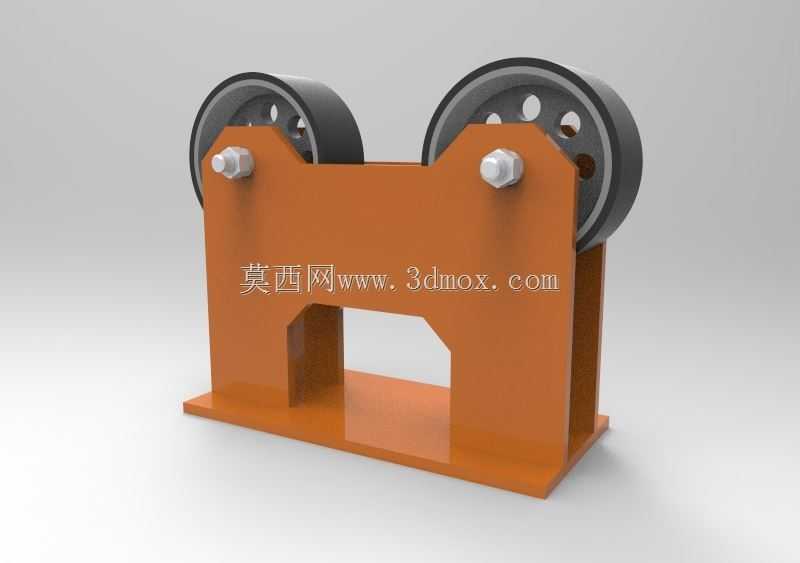

装置整体采用钢板焊接成型的一体式支座结构，底部为平整的矩形安装底板，底板预留了安装固定的孔位边界，可通过螺栓直接固定在车间地坪或者工装平台上，保证承托重载时的结构稳定性，不会出现侧翻或者移位问题。支座主体为两侧对称的立式支撑板结构，支撑板之间通过横向的连接筋板焊接加固，提升整体结构的抗扭、抗弯折能力，即使承托数吨重的工件也不会出现支撑板变形的问题。两侧支撑板上部开设同轴的滚轮安装轴孔，孔位加工时保证严格的同轴度公差，避免滚轮转动时出现卡滞、偏磨的问题。

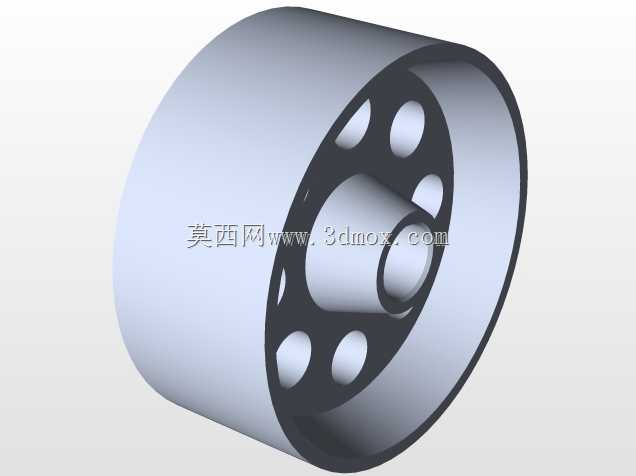

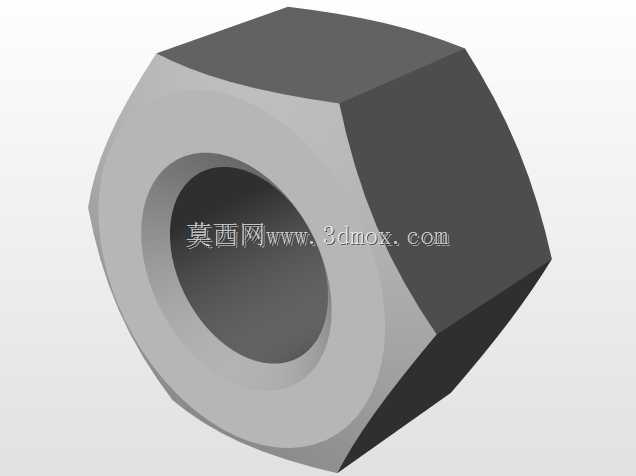

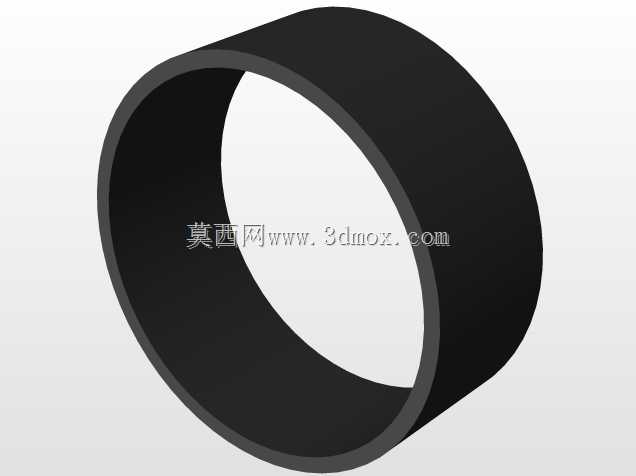

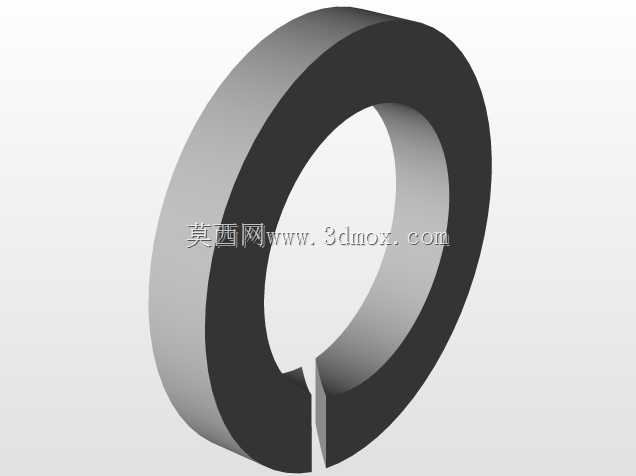

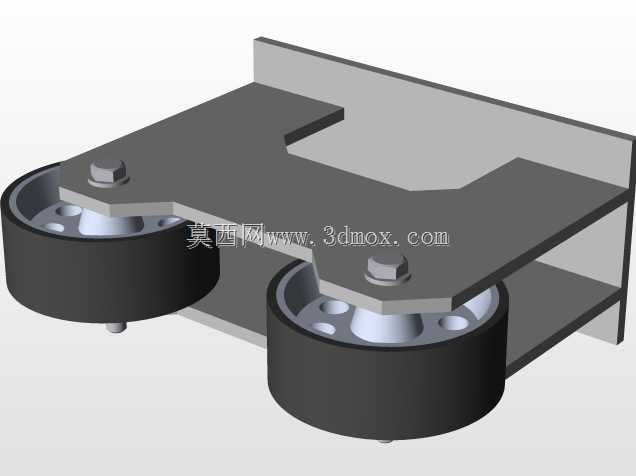

滚轮组件采用金属轮毂外包高耐磨橡胶层的结构，金属轮毂保证滚轮的结构强度，外包橡胶层一方面可以增大与工件表面的摩擦力，带动工件平稳回转不打滑，另一方面可以避免金属滚轮直接接触工件表面，划伤工件的涂装或者已加工表面。滚轮通过带锁紧结构的螺栓轴固定在两侧支撑板上，轴端设置锁紧螺母，可根据滚轮的磨损情况快速拆卸更换滚轮，无需整体拆解支座结构，降低日常维护的成本与耗时。

设计过程中充分考虑了焊接作业的现场工况，整体结构无复杂的内嵌腔体，焊接飞溅、车间粉尘不易在结构上堆积，日常清理十分便捷；支座下部预留了充足的操作空间，方便操作人员清理工位焊渣，也可容纳焊接过程中滴落的焊剂、焊渣收集装置。两侧滚轮的间距经过合理匹配，可适配一定直径范围内的筒状、轴类工件，无需调整支座结构即可满足多规格工件的承托需求，适配中小批量焊接生产的柔性化使用要求，整体结构坚固耐用，维护成本低，可在多粉尘、焊接飞溅的恶劣车间环境下长期稳定工作。
