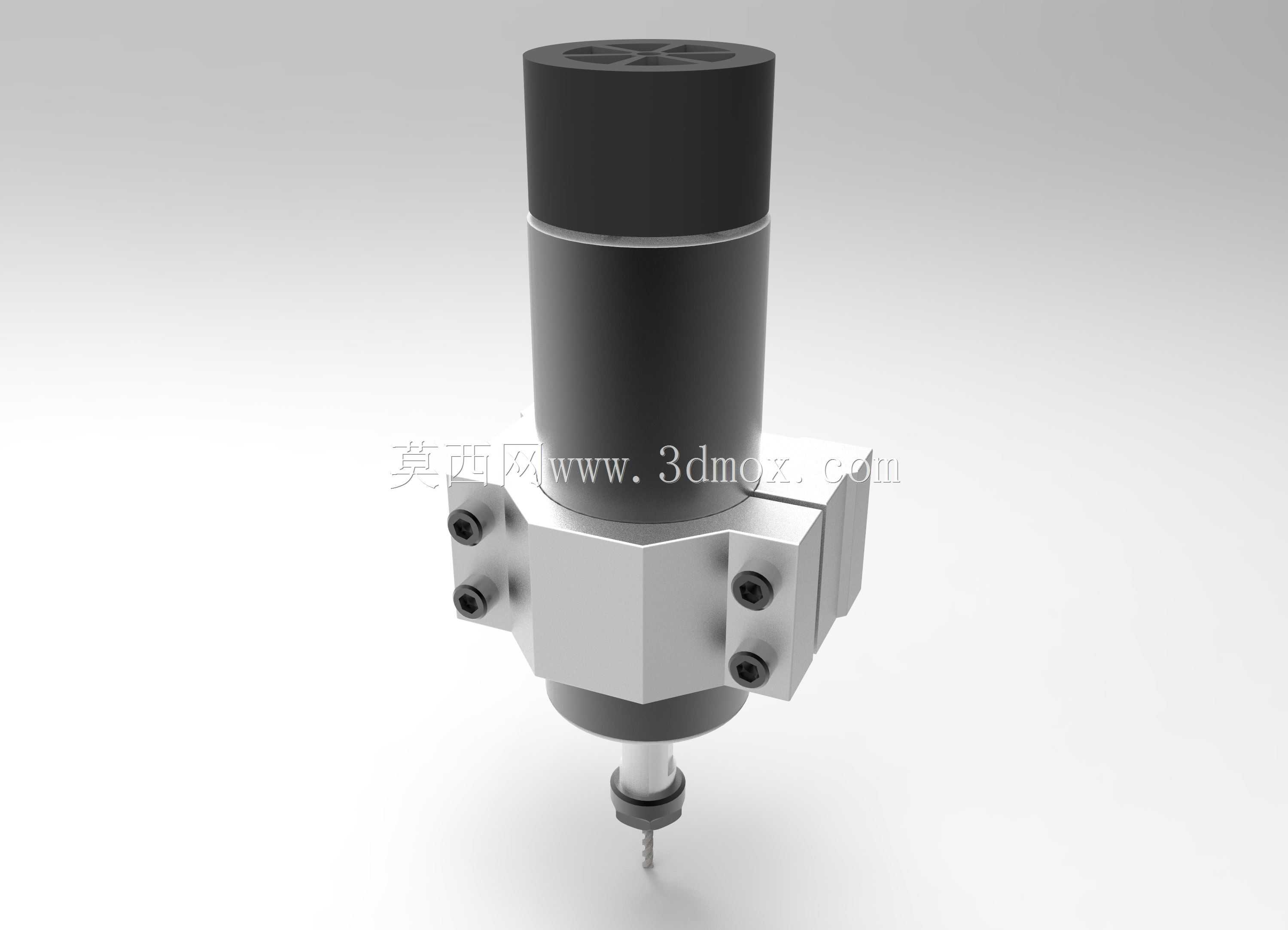

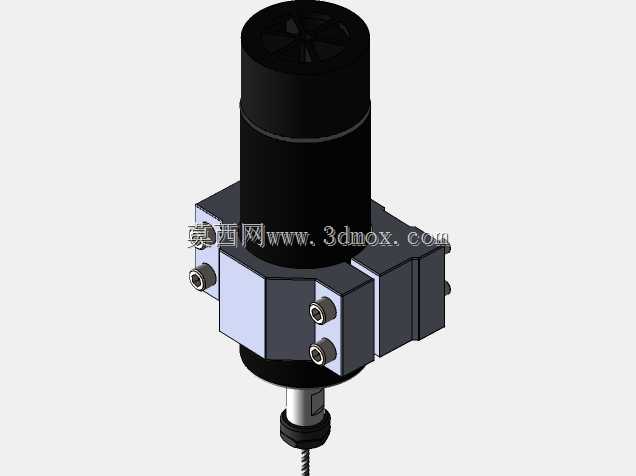

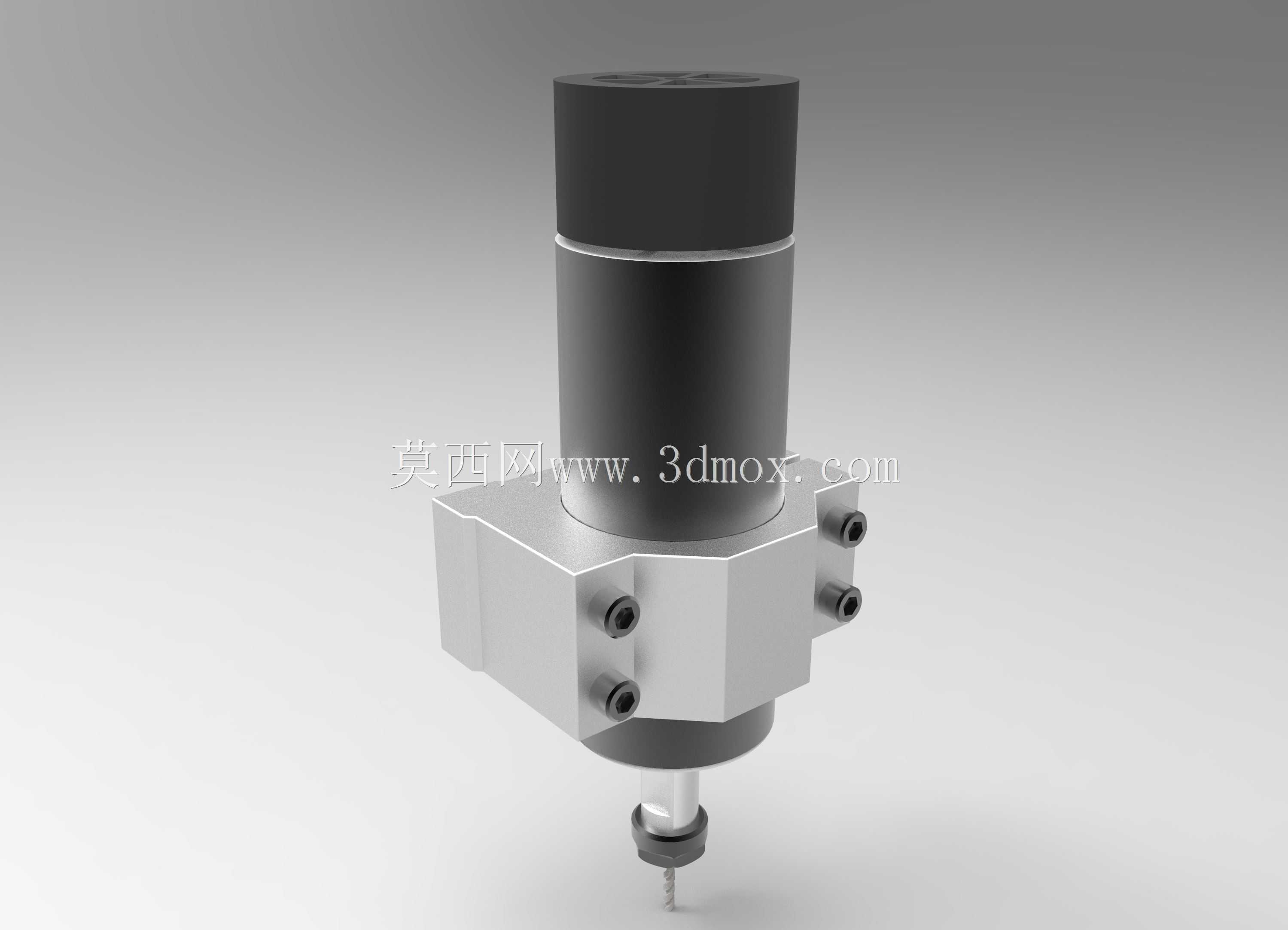

带安装支架的500W数控铣床主轴结构

这款带安装支架的500W数控主轴，是小型数控铣床、桌面级雕刻加工设备的核心动力执行部件，主要面向小型五金零件加工、木工浮雕切割、软金属精密铣削、PCB板钻孔等轻量化加工场景，适配桌面级CNC加工设备、小型数控教学实训设备、DIY定制加工机床的装机需求，能够在小行程加工场景下提供稳定的旋转切削动力，满足小尺寸工件的精密加工要求。

该主轴直径为52mm，额定功率500W，配套的一体式安装支架采用对称夹装结构设计，支架两侧设置对称的锁紧螺栓孔位，安装时可通过螺栓锁紧力将主轴筒体牢牢夹持固定，无需额外加工定制主轴抱座，能够直接适配常规40mm/60mm安装规格的机床滑台连接板，大幅降低设备组装时的配件适配难度。支架与主轴的夹持接触面做了贴合度优化，能够保证主轴安装后与安装基面的垂直度，避免主轴偏摆带来的加工精度误差、刀具异常磨损问题。

从功能特性来看，这款主轴采用筒体式结构设计，上部为动力驱动段，下部为输出装刀段，输出端适配标准ER型弹性夹头，可装夹直径范围1-6mm的各类铣刀、钻头、雕刻刀，满足不同加工工序的刀具装夹需求。主轴的整体结构做了动平衡优化，高速运转时振动量控制在较低水平，能够保证加工面的光洁度，减少加工过程中的振纹问题。配套的安装支架采用分体式夹装设计，松开锁紧螺栓即可快速调整主轴的伸出长度，适配不同加工深度的作业需求，调整到位后锁紧螺栓即可完成固定，操作便捷，能够快速适配不同的加工工况。

在安装边界方面，该主轴整体为圆柱形筒体结构，搭配夹装式支架后，安装占用的横向空间紧凑，不会过多占用机床滑台的有效行程，适合安装空间有限的小型数控设备。主轴尾部预留了标准的动力接线与冷却接口位置，安装时无需对支架进行额外避让加工，接线走线可沿支架侧边排布，整体布局整洁，能够避免加工过程中切屑、切削液对线束的磨损。在实际加工应用中，该主轴能够稳定完成铝合金件的轻量铣削、亚克力板的切割雕刻、木材的浮雕加工、工程塑料零件的钻铣加工等工序，对于小型加工门店、个人DIY工坊、教学实训场景来说，这款集成安装支架的主轴能够省去单独选配抱座的环节，降低设备搭建的选型成本与安装调试难度，同时稳定的结构设计也能减少后期使用中的维护调整频率，保障加工过程的稳定性。
