三辊式金属管材滚压成型轧管设备

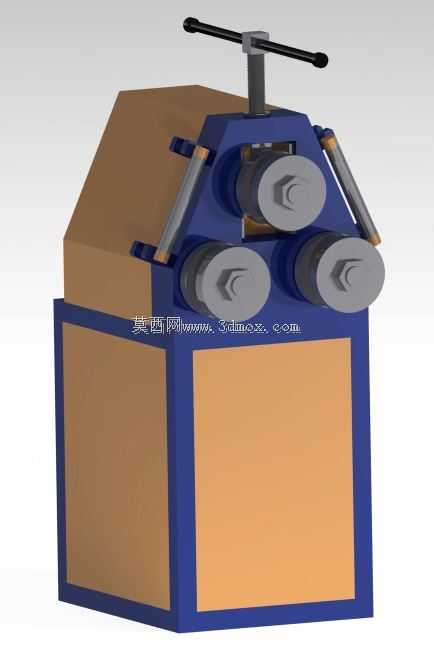

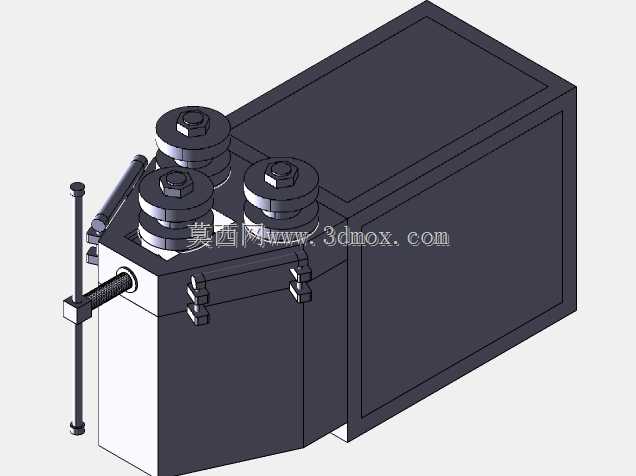

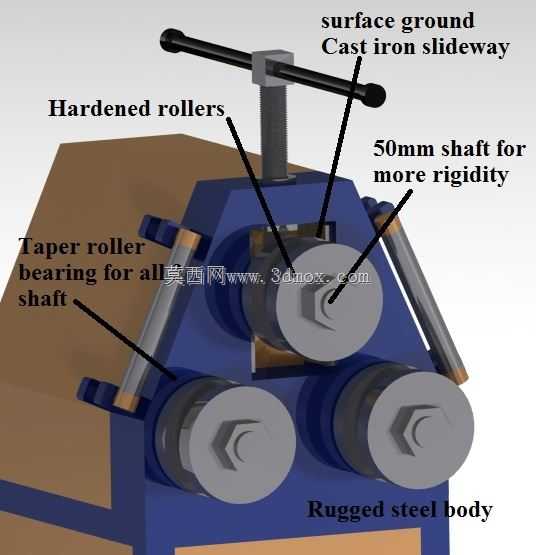

这款三辊式轧管设备主要面向中小型金属管材加工场景，在五金制品加工、小型钢结构预制、管道配件生产、装饰管材弯制等作业场景中有着广泛的应用空间，能够替代传统人工弯管的低效作业模式，解决小批量管材弯弧、校圆、定径加工的精度与效率痛点。设备的核心用途是对指定规格的金属圆管进行连续滚压成型，可适配直径60mm、壁厚2mm的常规金属管材，既可以完成管材的弧形弯制作业，也可承担管材端口校圆、小范围定径修整的加工需求，设备运行转速区间设定在10-20rpm，低速大扭矩的输出特性能够保证管材滚压过程中受力均匀，避免管壁出现凹陷、褶皱、开裂等加工缺陷，保障成型后管材的壁厚均匀度与圆弧顺滑度。从功能设计来看，设备顶部设置了手动压下调节机构，通过T型操作手柄可精准控制上压辊的进给量，操作人员可根据管材材质、壁厚以及目标成型弧度灵活调整压下深度，适配不同加工参数的需求；两侧的斜向支撑辊臂可对侧辊的角度进行微调，配合三辊的同步滚压动作，能够实现不同曲率半径的管材弯制成型，无需更换模具即可完成一定范围内的多规格加工。传动端采用蜗轮蜗杆减速结构，也可适配1:100减速比的齿轮箱结构，可根据实际生产需求选择是否配备变频调速模块，灵活调整滚压进给速度，适配碳钢、不锈钢、铝合金等不同材质管材的加工特性。设备的整体结构采用箱式机架设计，下部的封闭箱体既作为传动组件的安装基座，内部可容纳减速机构、传动连接件与润滑系统，同时厚重的箱体结构能够提供足够的配重与结构刚性，抵消滚压作业过程中产生的径向作用力，避免设备运行时出现晃动、位移，保障加工过程的稳定性。机架上部的辊系安装座采用框架式结构，三个成型辊呈品字形排布，安装边界预留了足够的操作空间，方便管材的上下料与加工过程中的位置调整，设备整体占地面积紧凑，无需复杂的地基固定即可在常规生产车间内安装使用，侧面预留的传动接口可灵活匹配不同功率的驱动单元，既可以适配单机作业的小型加工门店，也可接入管材连续加工生产线作为成型工位使用。设备的外部护罩采用规整的包覆设计，既能够避免加工过程中的金属碎屑、润滑液飞溅，也对内部传动部件形成有效防护，降低日常维护的清理难度，操作端的手动调节机构设置在设备正上方，符合人体工程学操作高度，操作人员站在设备正面即可完成参数调整、上下料、成型校验的全流程操作，无需额外的辅助站位空间。
