1000X800行程螺杆传动三轴数控加工设备

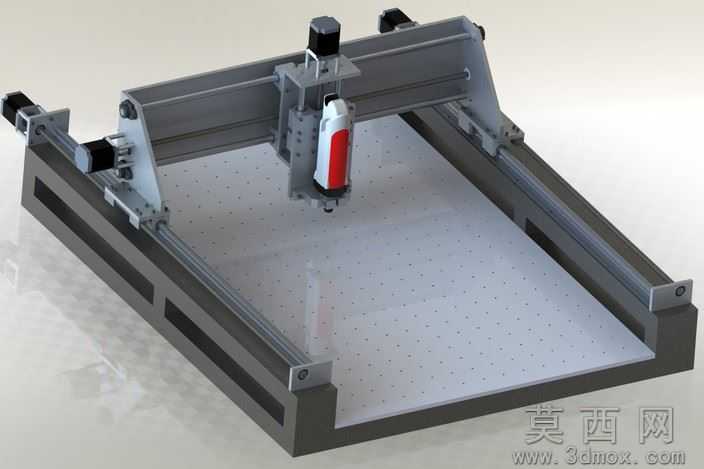

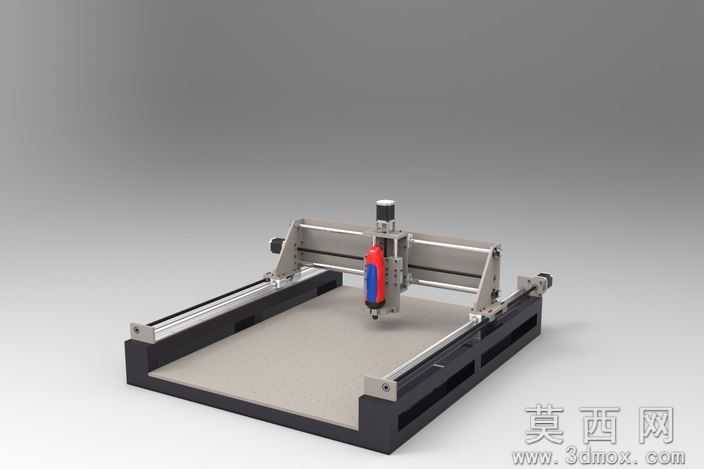

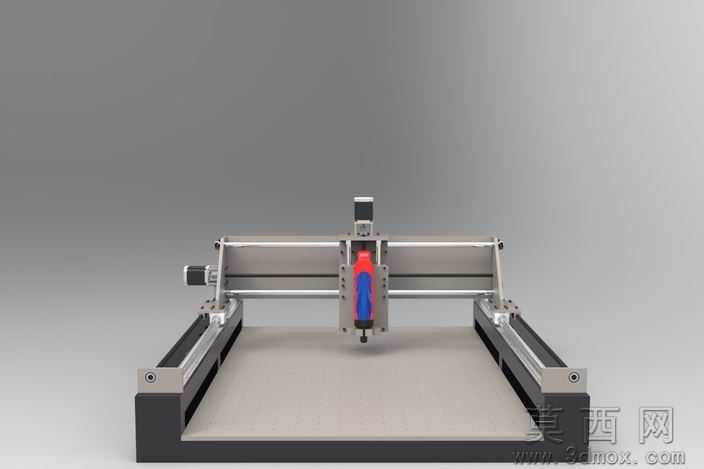

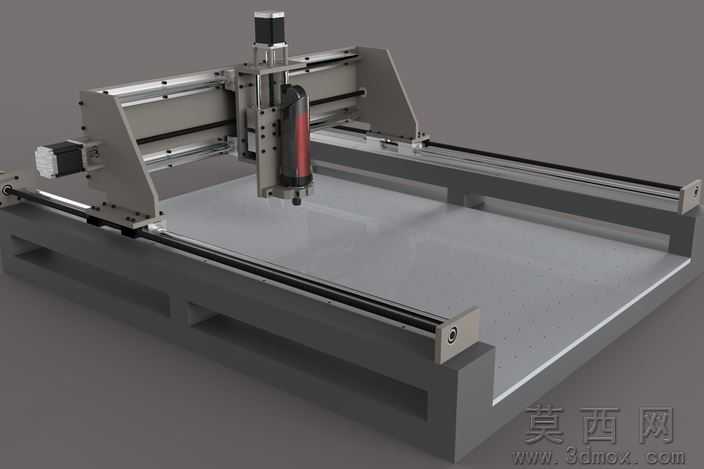

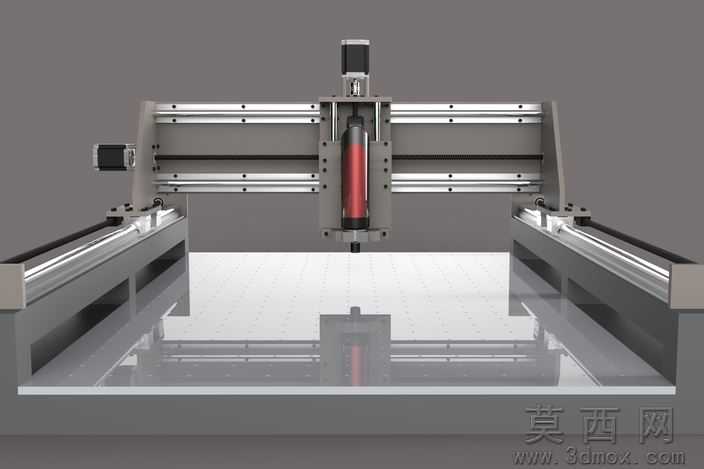

本模型采用SolidWorks2012版本完成全参数化建模，建模流程遵循从整体机架布局到核心传动部件再到末端执行组件的递进逻辑：首先搭建焊接式床身底座的基准框架，确定1000mm×800mm×100mm的有效加工行程边界，依次完成X/Y/Z三轴的线性导轨安装基准面、螺杆支撑座定位孔、伺服电机安装位的特征绘制，过程中全程关联尺寸参数，修改行程数值即可同步调整所有关联部件的位置与尺寸，避免建模过程中的特征报错与装配干涉。参数设计层面，三轴传动均采用23nema规格伺服电机搭配精密滚珠螺杆的传动方案，螺杆导程、导轨滑块间距、主轴安装座的夹持直径均按照中小型数控加工设备的通用工业标准设定，所有配合公差均按照实际装配要求预留合理间隙，可直接导出工程图用于生产加工参考。渲染材质部分，床身与龙门架采用磨砂铸铁材质还原金属机架的厚重质感，线性导轨与滚珠螺杆赋予抛光金属材质体现加工精度，主轴外壳搭配哑光工程塑料与红色警示标识材质，工作台面采用带密集真空吸附孔的阳极氧化铝材质，整体渲染效果贴近真实工业设备的视觉表现，清晰区分不同功能部件的材质差异。结构原理上，设备采用定梁龙门式三轴布局，Y轴双导轨平行布置于床身两侧承载龙门架的纵向移动，X轴导轨横跨龙门横梁承载主轴滑座的横向移动，Z轴滑座搭载加工主轴完成垂直方向的进给运动，三轴均通过螺杆将伺服电机的旋转运动转化为直线进给运动，配合线性导轨的导向支撑实现高精度的三维坐标运动，可完成板材铣削、雕刻、钻孔等多种加工工序。软件兼容方面，模型除原生SolidWorks格式外，还提供STEP、IGES通用中间格式以及AutoCAD2013可识别的工程参考格式，可兼容UG、Pro/E、Mastercam等绝大多数主流三维CAD/CAM软件，不同软件环境下打开均可保留完整的装配结构与部件特征，不会出现特征丢失、装配错位等问题。研发教学应用层面，该模型既可以作为中小型数控加工设备研发的原型参考，帮助设计人员快速完成方案布局与结构验证，缩短产品研发周期；也可作为机械设计、数控技术相关专业的教学案例，用于讲解三轴数控设备的传动原理、装配工艺、参数化建模方法，帮助学习者直观理解数控机床的结构组成与运动逻辑，还可用于数控编程实训的虚拟仿真载体，辅助开展加工路径模拟、干涉检查等实操训练。
