小型塑料件精密注塑成型模具结构

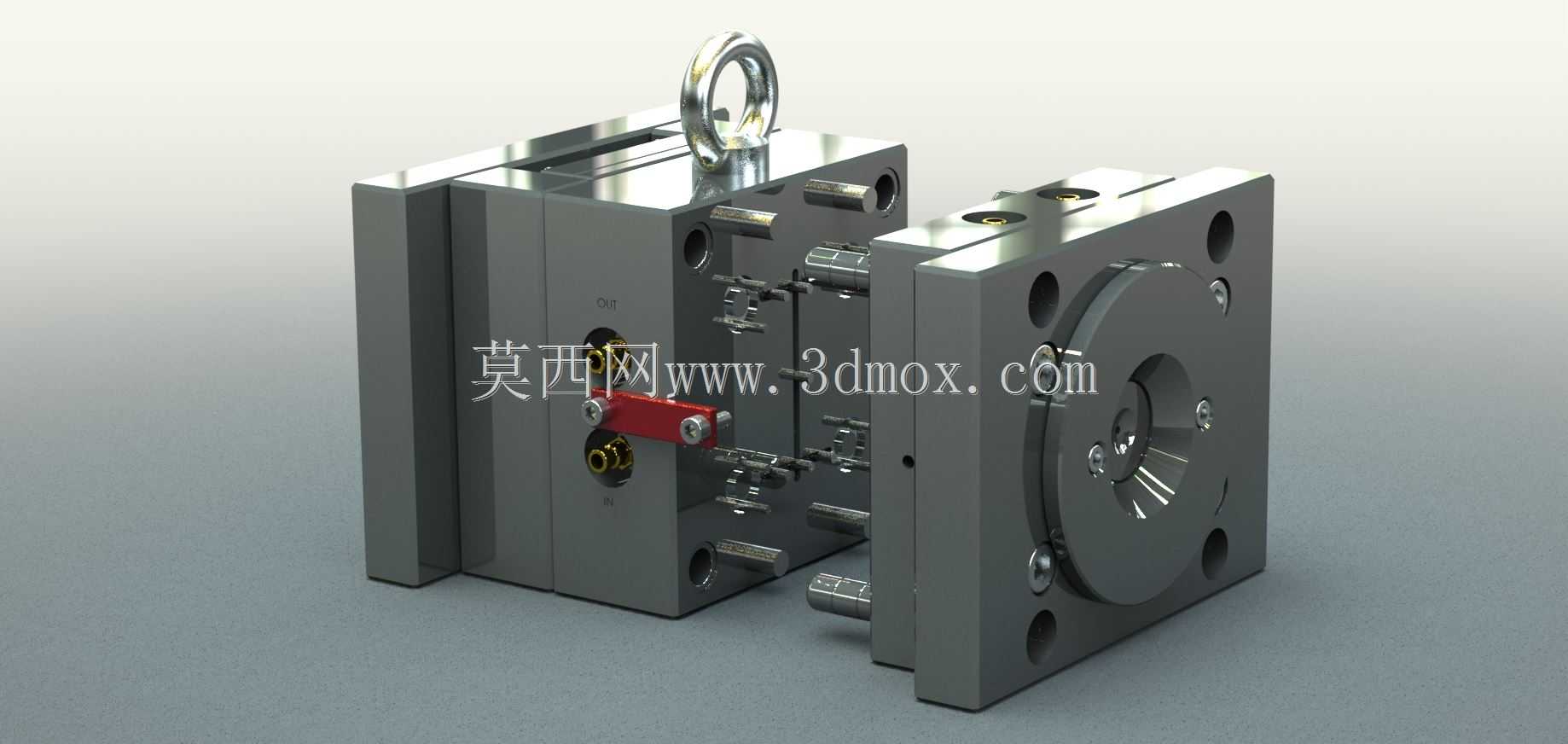

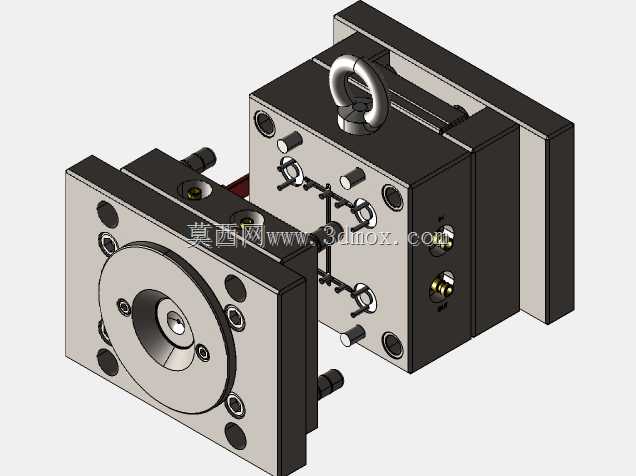

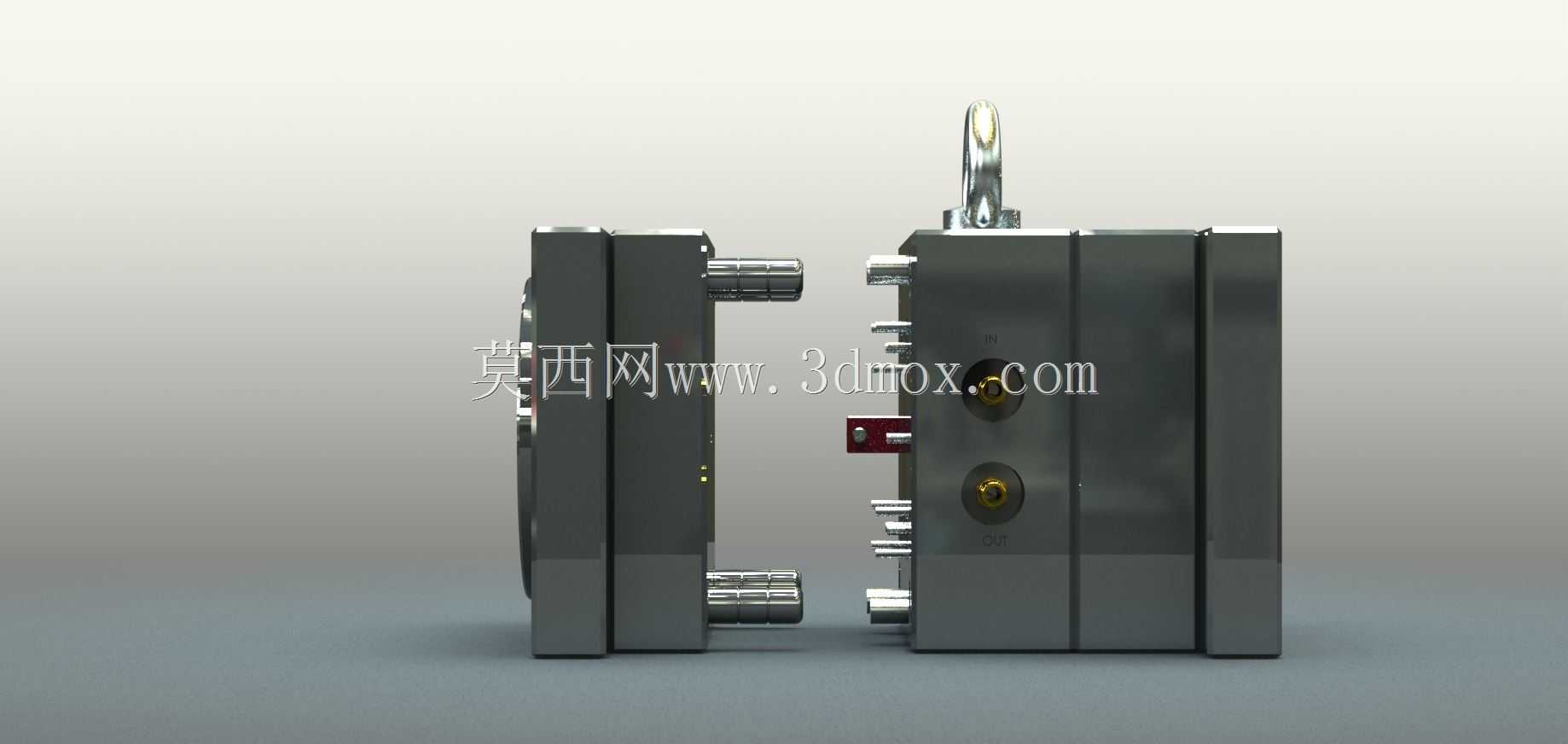

这套注塑模具主要面向小型精密塑料件的批量注塑生产场景，适配卧式注塑机的安装使用需求，常见于消费电子小配件、精密工业塑料接插件、小型家电功能结构件的成型加工环节，能够在连续生产工况下稳定完成塑料熔体的充模、冷却固化、开模顶出全流程作业，保障成型塑件的尺寸精度与外观一致性。从功能结构来看，模具采用两板模标准模架布局，整体结构紧凑，动定模侧的导向机构采用精密导柱导套配合，合模过程中可实现精准对位，避免合模错位造成的塑件飞边、尺寸超差问题。定模侧设置有适配注塑机射嘴的定位圈与浇口套，浇注系统采用平衡式流道布局，能够将熔融塑料均匀分配到各个模腔，保证不同模腔填充压力、填充速度一致，减少各模腔塑件的成型品质差异。模具内部集成了循环冷却水路，水路围绕成型型腔均匀排布，可在充模完成后快速带走熔体热量，缩短塑件冷却固化周期，提升整体生产效率，同时均匀冷却也能减少塑件因冷却不均产生的翘曲、内应力问题，保障塑件成型后的尺寸稳定性。动模侧设置有顶出机构，开模后顶针可平稳将成型完成的塑件从型芯上顶出，顶出力分布均匀，避免顶出过程中塑件出现变形、顶白等外观缺陷。模具顶部设置有吊环安装位，可配合车间起重设备完成模具的吊装、转运与机台安装作业，模架四周的连接结构可直接适配常规吨位卧式注塑机的模板安装尺寸，无需额外定制转接板，安装调试便捷。模具的成型部分采用镶拼式结构设计，易磨损的型腔、型芯部位可单独拆卸更换，降低长期生产过程中的维护成本，当塑件局部结构调整时，也可仅更换对应镶件，无需重新制作整套模架，缩短产品迭代的模具调整周期。整套模具的合模行程、开模距离均匹配小型塑件的脱模需求，流道凝料可随开模动作自动脱落，适配自动化连续生产的作业要求，能够有效降低人工操作成本，提升批量生产的稳定性。
