开关钥匙注塑成型模具结构设计

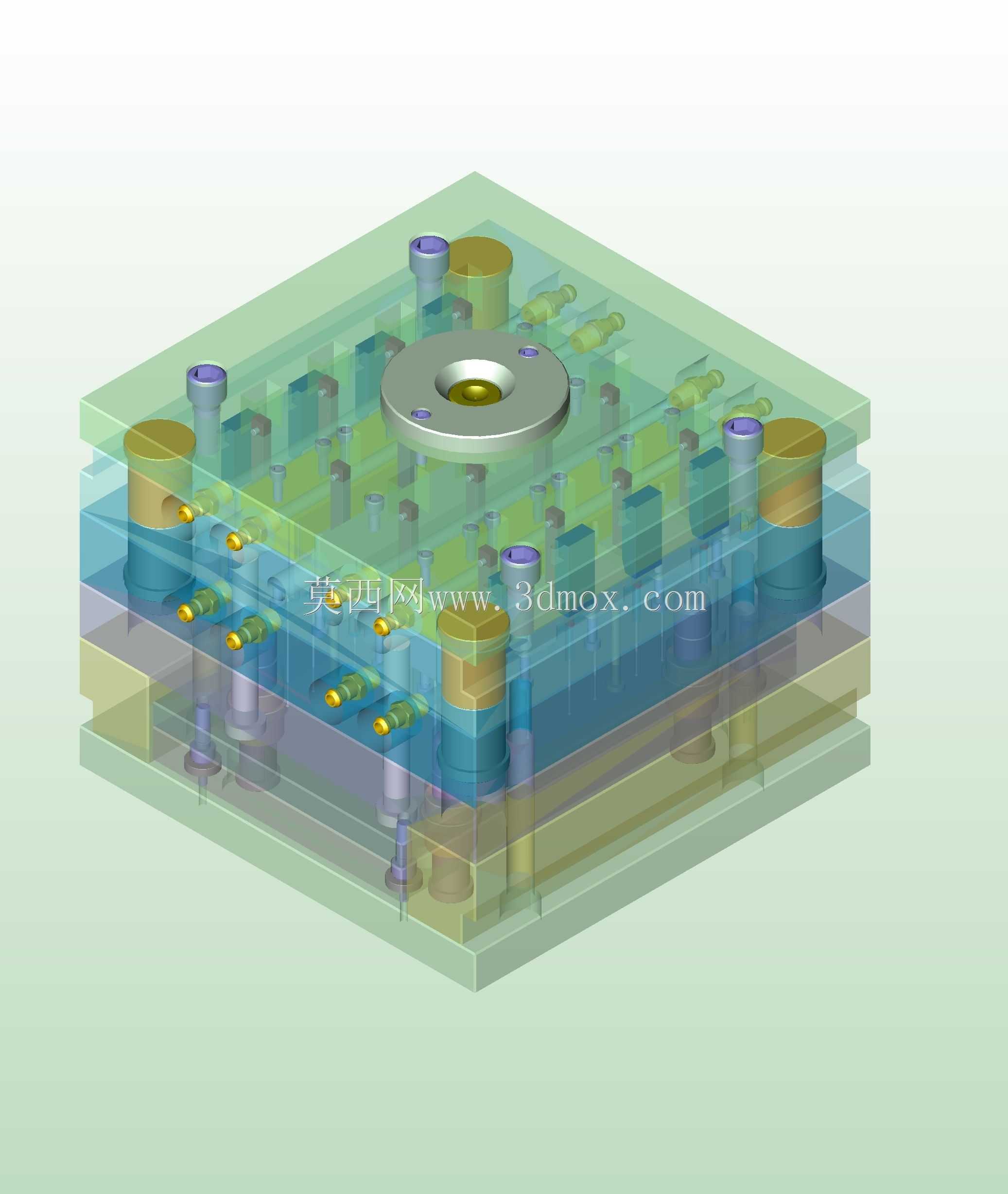

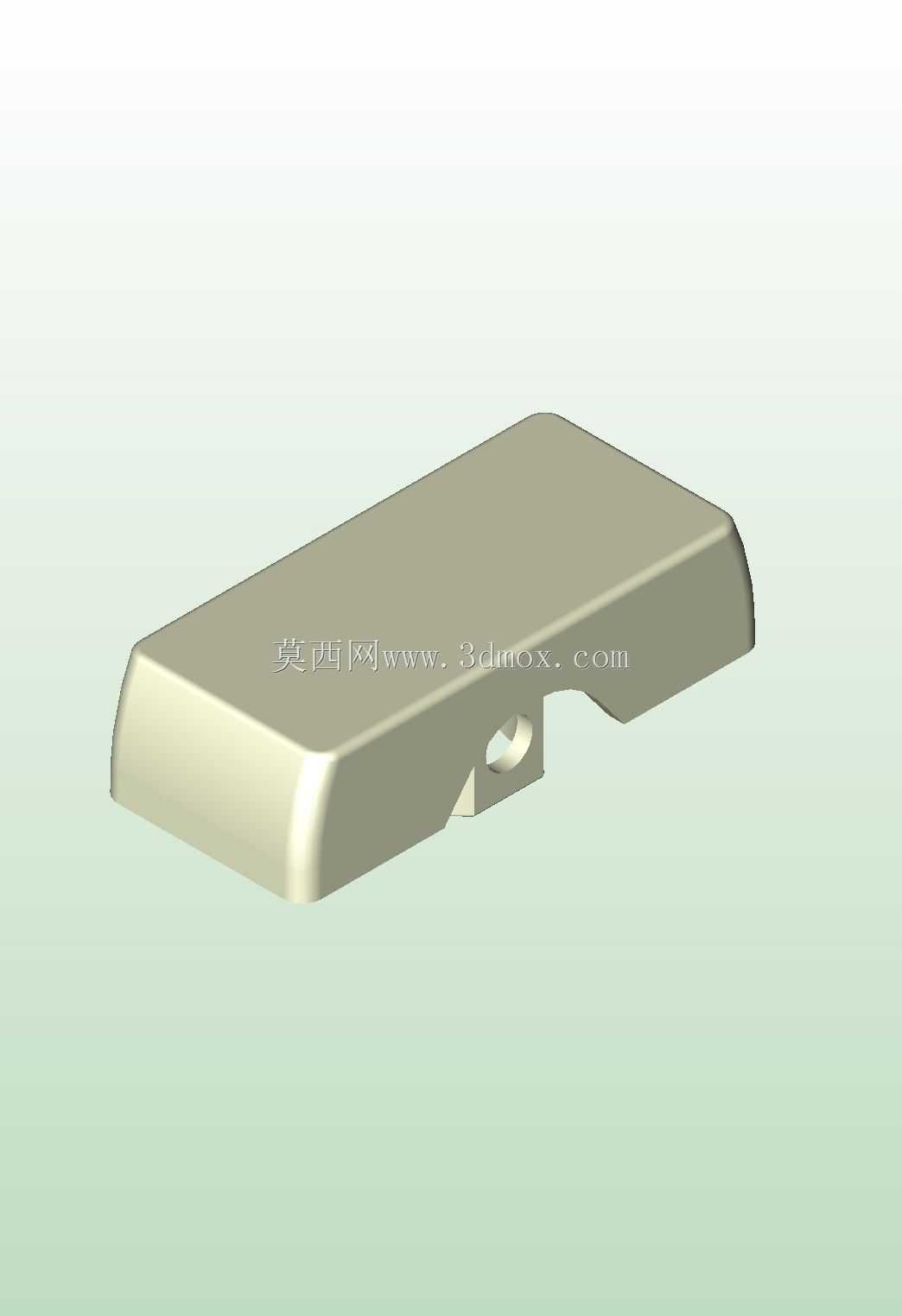

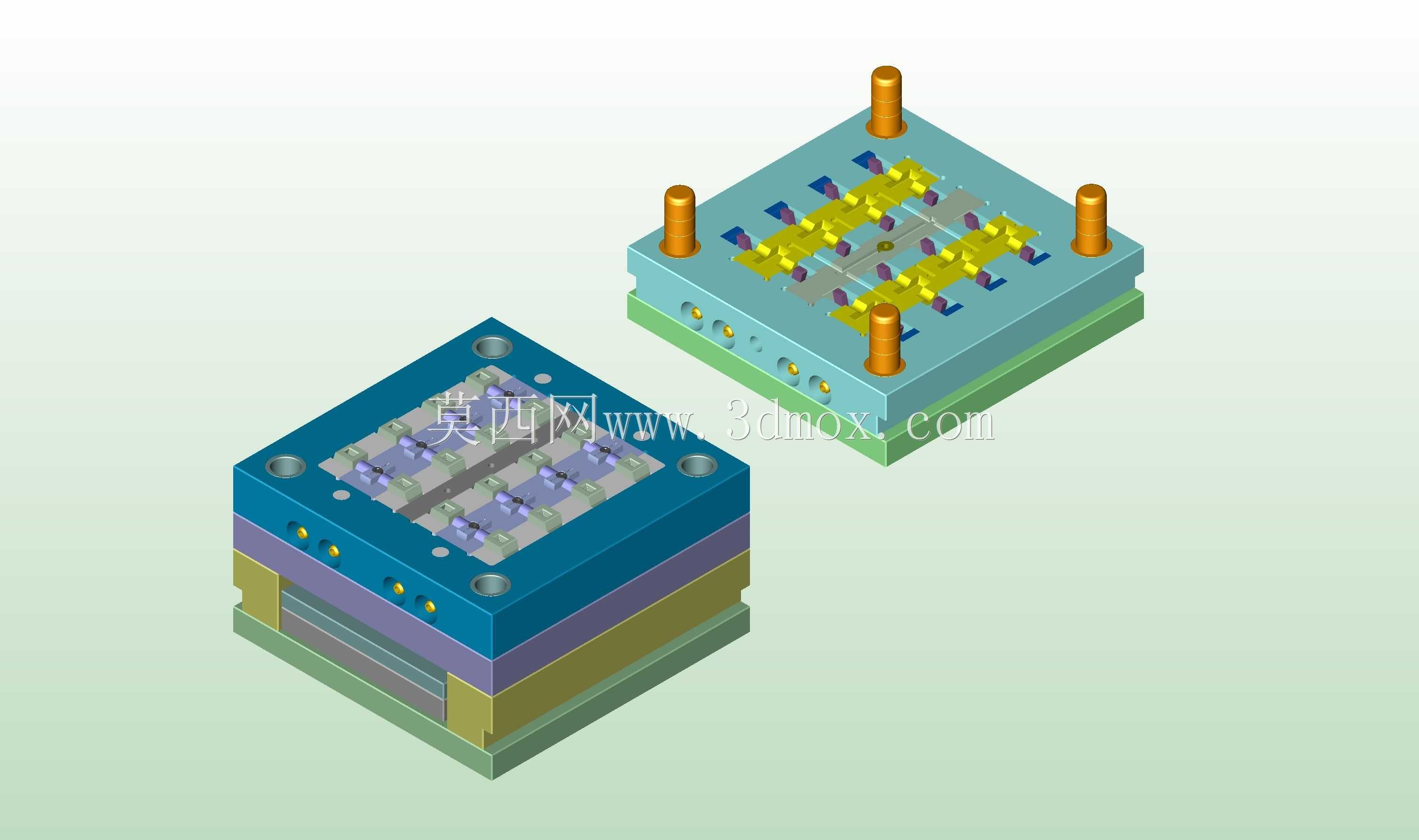

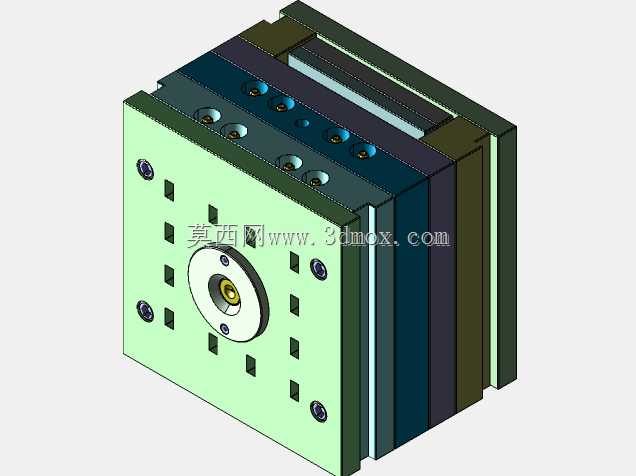

这套模具主要应用于日用五金配件的批量注塑生产场景，专门针对开关钥匙这类带精细嵌合结构的小型塑料制件打造，适配卧式注塑机的安装规格，能够在连续生产周期内稳定完成制件的充型、保压、冷却与脱模全流程作业，满足中小批量零配件的高精度生产需求。模具整体采用标准模架叠层结构设计，从上至下依次排布定模座板、定模板、动模板、支承板、垫块与动模座板，各层板件通过定位销与内六角螺钉实现刚性连接，整体安装边界适配常规200吨级注塑机的拉杆间距与模厚要求，无需额外改装即可直接上机装夹。在功能结构设计上，浇注系统采用中心直浇口搭配分流道的布局，浇口位置设置在制件非外观面的中心区域，能够最大程度减少熔接痕的产生，同时保证熔融塑料能够快速均匀填充到各个型腔角落，避免出现缺胶、缩痕等成型缺陷。冷却系统采用环绕式水路布局，在定模型腔与动模型芯周边分别布置独立的循环冷却水道，通过控制冷却水的流速与温度，能够将模温稳定控制在PP、ABS等常用注塑材料的适宜成型区间，有效缩短制件冷却周期，提升整体生产效率。脱模机构采用顶针板驱动的圆顶针布局，顶针位置均匀分布在制件的受力均衡区域，避免顶出过程中制件出现变形、顶白等问题，同时导柱导套组件采用高精度配合公差，保证合模过程中型芯与型腔的同轴度，减少飞边的产生。整套模具的分型面设置在制件的最大轮廓处，既方便加工制造，也能够保证开模后制件顺利留在动模侧，配合脱模机构完成自动脱落，适配自动化生产的作业需求。在细节设计上，模具的排气槽开设在型腔末端的分型面上，能够及时排出充型过程中型腔内的空气，避免制件出现烧焦、气泡等缺陷，同时各滑动部件均设置了润滑槽，减少长期生产过程中的磨损，延长模具的整体使用寿命。
