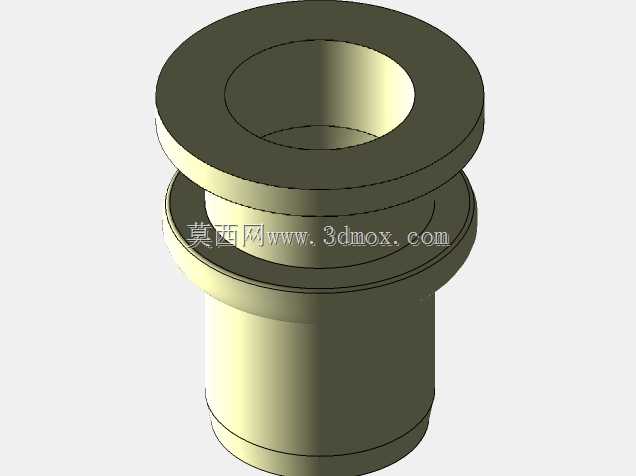

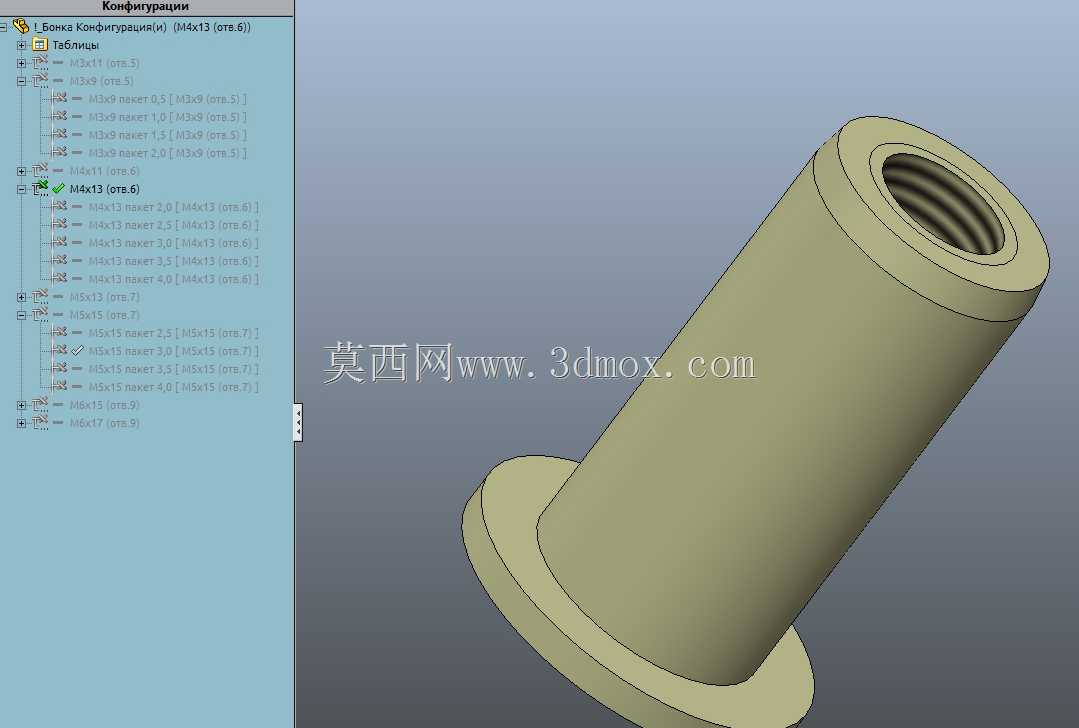

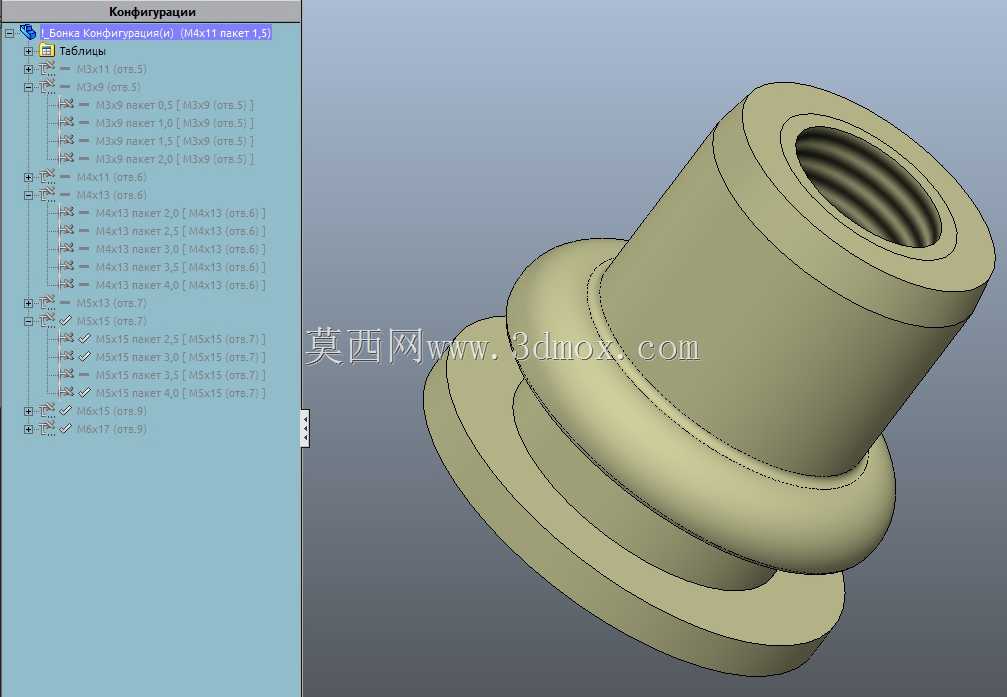

带法兰盘内螺纹铆接紧固件结构设计

这款铆接螺母是薄板连接场景中常用的紧固连接件，广泛应用于机箱机柜加工、汽车钣金装配、家电外壳组装、航空航天薄壁构件连接等领域，主要解决薄板基材无法直接攻丝形成可靠螺纹连接的痛点，在厚度较薄的金属板材、甚至部分硬质非金属板材上都能形成高强度的内螺纹安装位，无需焊接螺母，不会在板材背面产生凸起焊痕，也不会破坏板材表面的涂装层，适配表面处理要求高的外观件装配需求。从功能特性来看，该款铆接螺母采用平头法兰结构，法兰盘在铆接完成后会紧密贴合板材表面，增大接触面积分散压紧力，避免铆接时压力集中导致板材变形，同时能起到一定的防松限位作用；内部为连续标准内螺纹，可适配对应规格的标准螺栓，实现可拆卸的螺纹连接，铆接后螺纹精度稳定，反复拆装也不会出现滑牙、连接松动的问题，同时该结构支持有厚度变形的铆接工艺，适配不同厚度的板材安装需求，无需针对不同板厚更换过多规格的紧固件。在设计思路上，这款铆接螺母采用空心筒体加端部法兰的结构，筒体部分外径略小于预制安装孔，方便装配时快速插入板材预冲孔，筒体长度根据适配的板材厚度区间做了匹配设计，铆接过程中筒体端部在专用铆接工具的作用下发生可控的塑性变形，在板材背面形成鼓包状的锁紧结构，和端部法兰一起牢牢夹紧板材，形成可靠的轴向固定；内螺纹在设计时预留了足够的啮合长度，保证和螺栓配合时能达到足够的连接强度，同时螺纹起始端做了导向倒角，方便螺栓快速拧入，法兰盘和筒体的过渡位置做了圆角处理，避免应力集中导致铆接时法兰根部断裂，提升铆接过程的成品率。在外形尺寸与安装边界上，该款铆接螺母的法兰盘外径大于筒体外径，安装时需要在板材上预制和筒体外径匹配的安装孔，孔位公差控制在合理范围内即可保证装配顺畅，铆接完成后法兰盘完全覆盖安装孔边缘，不会出现孔位外露的问题；筒体总长度适配常规的薄板厚度区间，安装时需要保证板材背面有足够的空间容纳铆接变形后的鼓包结构，避免变形空间不足导致铆接不牢或者板材被压溃，内螺纹规格和同规格标准螺栓完全通用，无需定制配套螺栓，降低现场装配的配件管理成本。
