钢轨轧制生产线用可调式安装固定支架

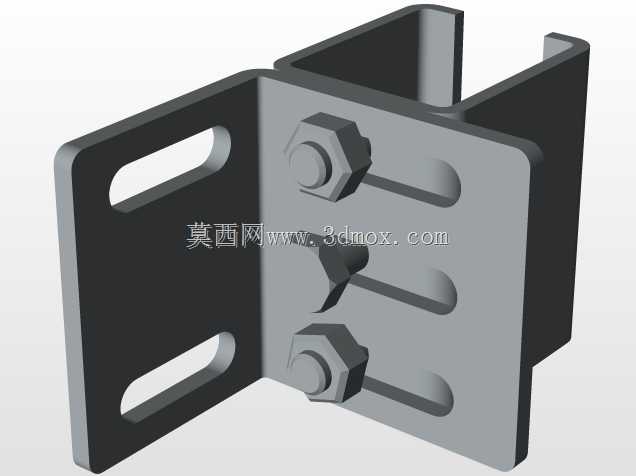

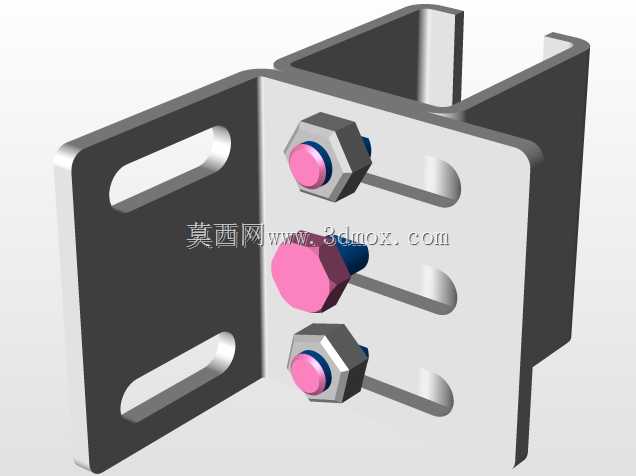

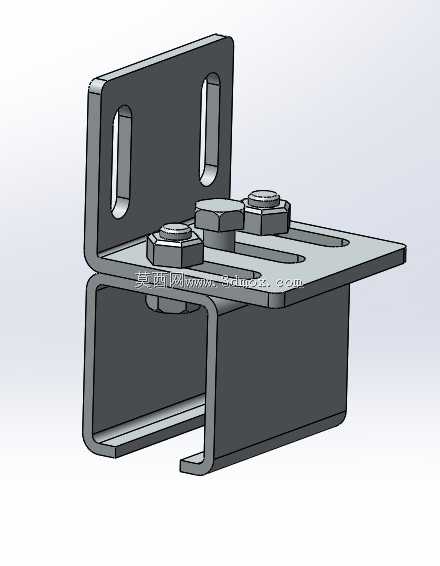

这款支架主要应用于钢轨轧制生产作业场景，在钢轨热轧、精整、输送的产线环节中，承担检测元件、辅助导向件、小型功能模块的承载固定作用，是轧制产线辅助工装体系里的基础连接构件。在实际轧制生产过程中，钢轨从粗轧机组输出后，会经过多道次精轧、在线检测、冷却输送的工序段，这类支架需要在高温、多氧化铁粉、持续设备振动的工况下保持安装位置稳定，避免被固定的功能部件出现偏移，影响轧制精度或检测数据准确性。从功能特性来看，这款支架采用上下分体卡装结构，下部为C型卡槽结构，可直接卡接在产线的C型安装导轨上，无需额外在导轨面打孔焊接，适配产线灵活调整工位的需求；上部为L型承载立板，立板与下部水平安装板之间通过螺栓组件实现锁紧固定，立板上开设的两个长圆孔可实现安装高度的上下微调，水平安装板上开设的横向长圆孔可实现固定位置的前后左右四向调整，能够适配不同规格尺寸的被固定元件的安装需求，调整到位后拧紧配套的六角螺母即可实现位置锁止，防松性能可靠，可抵御轧制设备运行带来的持续振动，不会出现位置滑移。在设计思路上，这款支架优先考虑了产线安装的便捷性与可调性，摒弃了传统焊接式支架不可调整、工位改动时需切割重焊的弊端，整体采用钣金折弯成型工艺制作，在保证结构强度的前提下尽可能控制构件自重，降低安装导轨的承载负荷；卡槽的内槽尺寸严格匹配标准C型导轨的截面尺寸，卡入后滑动顺畅无卡滞，锁紧后与导轨贴合面紧密，不会出现晃动间隙；所有安装孔均采用长圆孔设计，预留了足够的调整余量，可抵消产线安装时的位置误差，降低现场安装的对位难度。从安装边界来看，下部C型卡槽的开口尺寸适配常用的轧制产线C型安装导轨规格，卡装后不会超出导轨两侧的安全边界，避免与输送中的钢轨发生剐蹭；上部立板的安装孔中心距、水平板的安装孔长度均经过适配计算，调整行程覆盖常规检测元件、小型导向件的安装位置需求，整体外形紧凑，安装后不会占用过多产线空间，相邻支架之间的最小安装间距可控制在较小范围，适配产线密集布置功能元件的需求。支架的所有折弯处均做了圆角过渡处理，没有尖锐棱角，避免现场安装调试时划伤操作人员，整体结构没有易积留氧化铁粉的死角，日常维护清理十分便捷，适配轧制车间多粉尘的作业环境。
