DIN580标准环形吊环螺栓结构设计

　　在重型设备吊装、模具转运、工业构件装配的作业场景里，吊点连接件的可靠性直接决定整条作业链路的安全冗余，这款符合DIN580标准的环形吊环螺栓，是针对垂直起吊、小角度斜向吊装场景开发的专用紧固件，区别于普通外六角螺栓仅承担轴向锁紧载荷的设计逻辑，这类吊环螺栓从结构根源上兼顾螺纹连接的紧固性与吊点的受拉、受弯承载需求。

　　从结构设计逻辑来看，上部的封闭环形吊耳采用整料锻造成型后做圆角过渡处理，没有拼接焊缝带来的应力集中缺陷，环体内壁做了均匀的圆弧打磨，既可以适配卸扣、吊装带、钢丝绳索具的穿装需求，也能避免索具在受力时被锐边切割出现断丝、磨损的问题，环体与下方的承压台肩采用一体化过渡结构，台肩的下表面做了平整的机加工处理，安装时可以完全贴合被吊工件的安装基面，避免出现点接触、偏载导致的螺栓受弯断裂风险。下方的螺纹段采用标准公制外螺纹设计，牙型角符合通用紧固件公差要求，能够直接匹配工件上预先加工的对应规格内螺纹孔，不需要额外搭配连接螺母，安装时仅需将螺纹段完全旋入工件基面，保证台肩面与安装面完全贴合即可完成吊点设置，相比焊接式吊耳，不会破坏工件母材的金相结构，也不会出现焊接热影响区开裂的隐患，同时可以根据吊装需求灵活拆装，在不同工件上重复使用。

　　在实际工程应用中，这类吊环螺栓常被安装在注塑模具的模板侧面、重型电机的机座吊点、机床构件的安装端面、钣金机柜的顶部框架位置，作为设备转运、整机吊装、部件移位的受力连接点，设计时需要严格匹配螺纹旋入深度，通常要求钢制工件上的螺纹旋合长度不小于螺纹公称直径的1.5倍，铸铁、铝合金等低强度材质工件上的旋合长度需要提升至公称直径的2倍以上，避免吊装时螺纹滑牙脱出。安装边界上需要注意，这类吊环螺栓的额定载荷是基于垂直起吊工况标定的，当吊装索具与螺栓轴线存在夹角时，允许载荷会随角度增大快速衰减，通常夹角超过30度时就需要降级使用，严禁横向受载，因为环形吊耳的截面抗弯能力远低于轴向抗拉能力，横向受力极易造成环体变形甚至断裂。

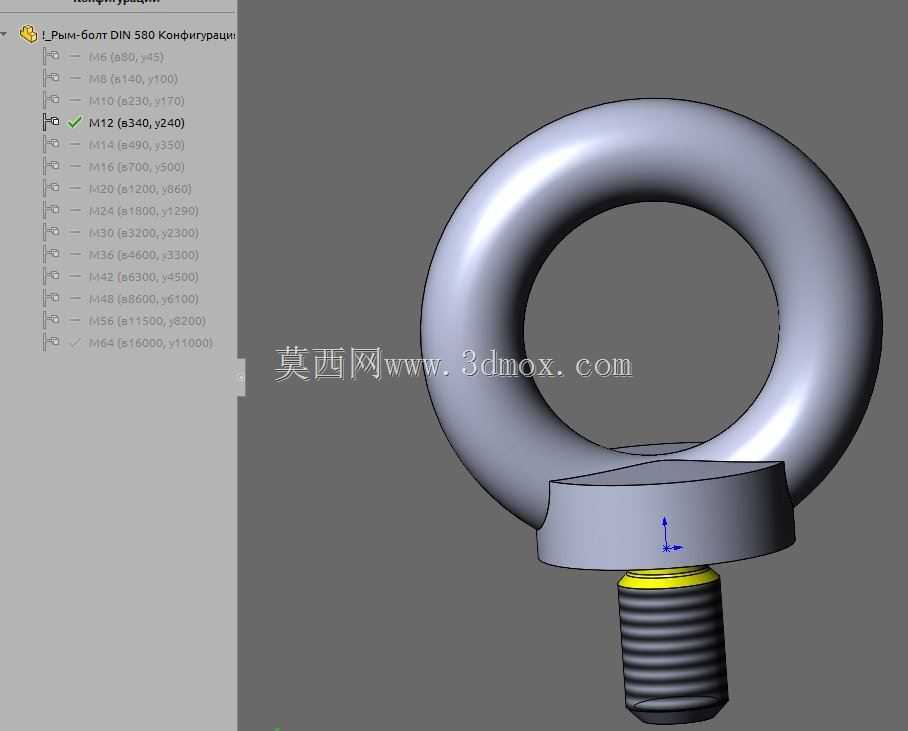

　　建模过程中，针对环体的环形曲面采用扫描特征生成，保证环体截面的圆度均匀，过渡位置的圆角完全贴合应力分散的设计要求，螺纹段采用真实牙型建模而非贴图修饰，能够直观呈现螺纹配合的干涉情况，台肩与环体的衔接位置做了平滑的曲率过渡，还原实际锻造件的结构形态，没有多余的倒角或突兀的结构转折，完全匹配工业现场实际使用的吊环螺栓的结构特征，可直接用于吊装方案的模拟装配、设备吊点的布局校验、工装夹具的结构设计参考，帮助结构工程师在设计阶段提前验证吊点位置的合理性，规避安装干涉、载荷不匹配的设计问题。
