大流量叶片式燃油输送泵组结构设计

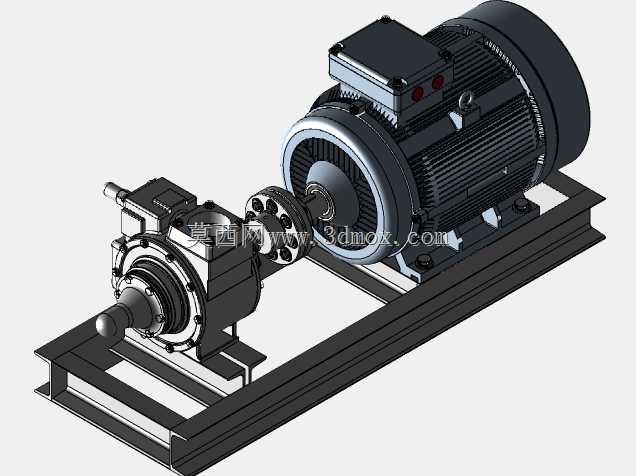

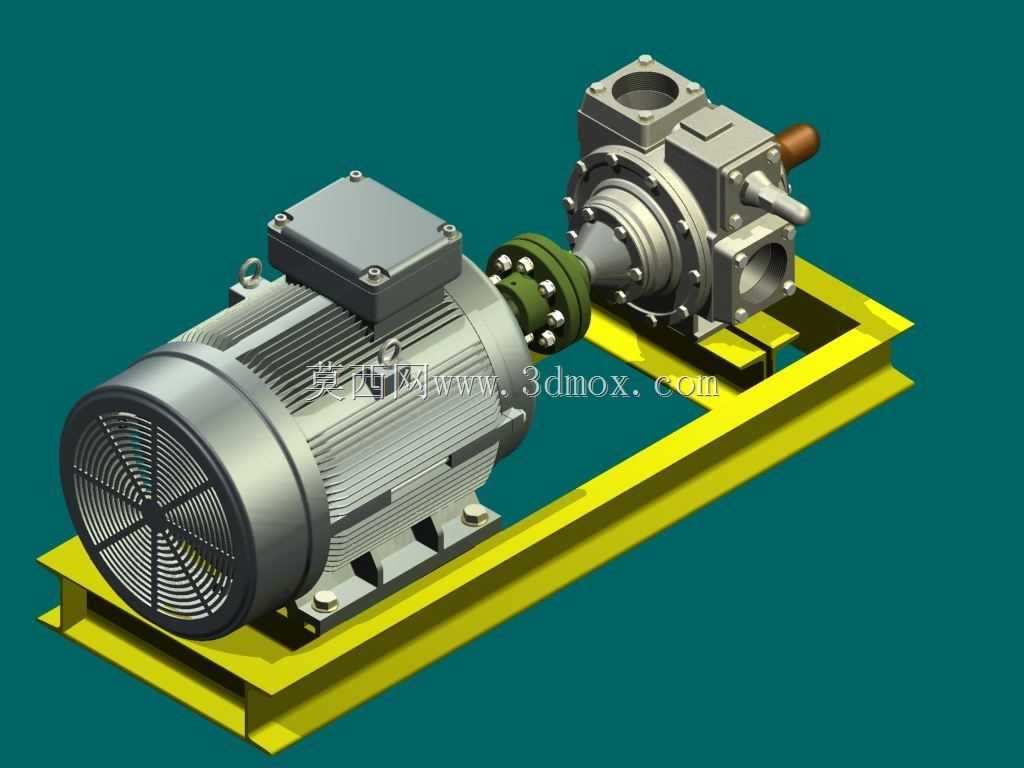

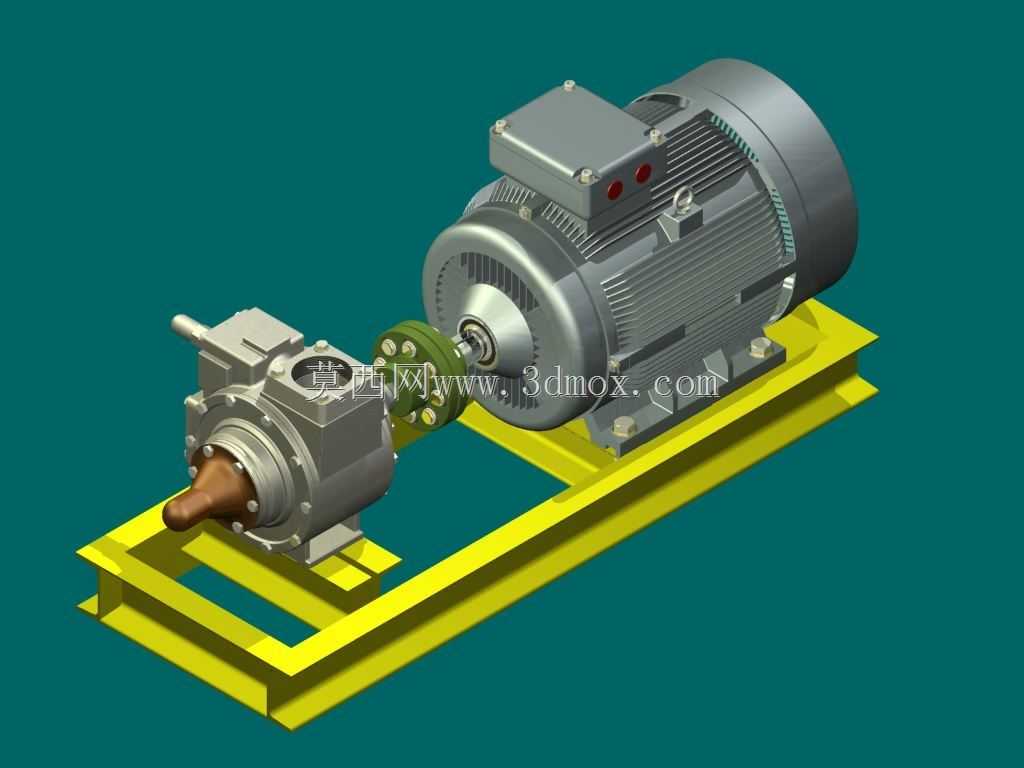

这款燃油泵组主要面向固定场站燃油加注、中小型燃油储备库周转、工程设备集中供油等场景设计，核心作用是实现大流量轻质燃油的稳定输送，单分钟额定输送流量可达800升，能够匹配多台燃油设备同时补油、储油罐体快速倒罐等作业需求，相比普通小流量泵组可大幅缩短燃油转运的作业时长，降低人工值守的作业强度。整套泵组采用驱动端与泵送端同轴直联的布局形式，驱动源选用15马力三相异步电动机，电机端自带散热筋结构与接线防护盒，能够满足长时间连续运转的散热需求，适配工业场景下的长时间供油作业工况；泵送端采用叶片式泵体结构，内部叶片配合偏心泵腔形成连续可变容积腔，运转过程中可形成稳定负压完成燃油自吸，相比齿轮式燃油泵，叶片结构对燃油中少量微小杂质的耐受度更强，运转过程中的流体脉动更小，输出油压更平稳，可减少输送管路的水击振动问题。泵组整体安装在一体式焊接成型的钢制公用底座上，底座采用槽钢结构拼焊而成，电机与泵体的安装位均预留了可调式固定螺栓孔，可在安装现场微调两轴的同轴度，降低联轴器运转过程中的偏磨损耗；两轴之间采用弹性联轴器连接，联轴器外部设置可拆卸的防护护罩，避免运转过程中异物卷入传动部位，同时可缓冲启动瞬间的扭矩冲击，延长两端轴承的使用寿命。泵送端的进出油口采用标准法兰连接结构，可直接匹配现场常用的输油管路，泵体端部设置了机械密封结构，可有效防止燃油输送过程中的跑冒滴漏问题，满足燃油输送的安全防护要求。从安装边界来看，整套泵组的底座长宽尺寸适配常规小型设备安装平台，重心集中在底座中部区域，安装时无需额外制作复杂的混凝土基础，仅需将底座与安装平台做可靠固定即可投入使用，泵体与电机的检修空间预留充足，日常维护时可直接拆卸泵端盖更换叶片与密封件，无需整体拆解泵组与管路，大幅降低后期运维的时间成本。在实际作业过程中，该泵组可通过出口端的阀门调节输送流量，适配不同距离、不同高度的燃油输送需求，电机端的防护等级可满足半露天场站的安装使用要求，整体结构紧凑，传动路径短，能量损耗相比皮带传动式泵组更低，长期运转的能耗表现更优异。
