DIY桌面式激光雕刻机结构设计方案

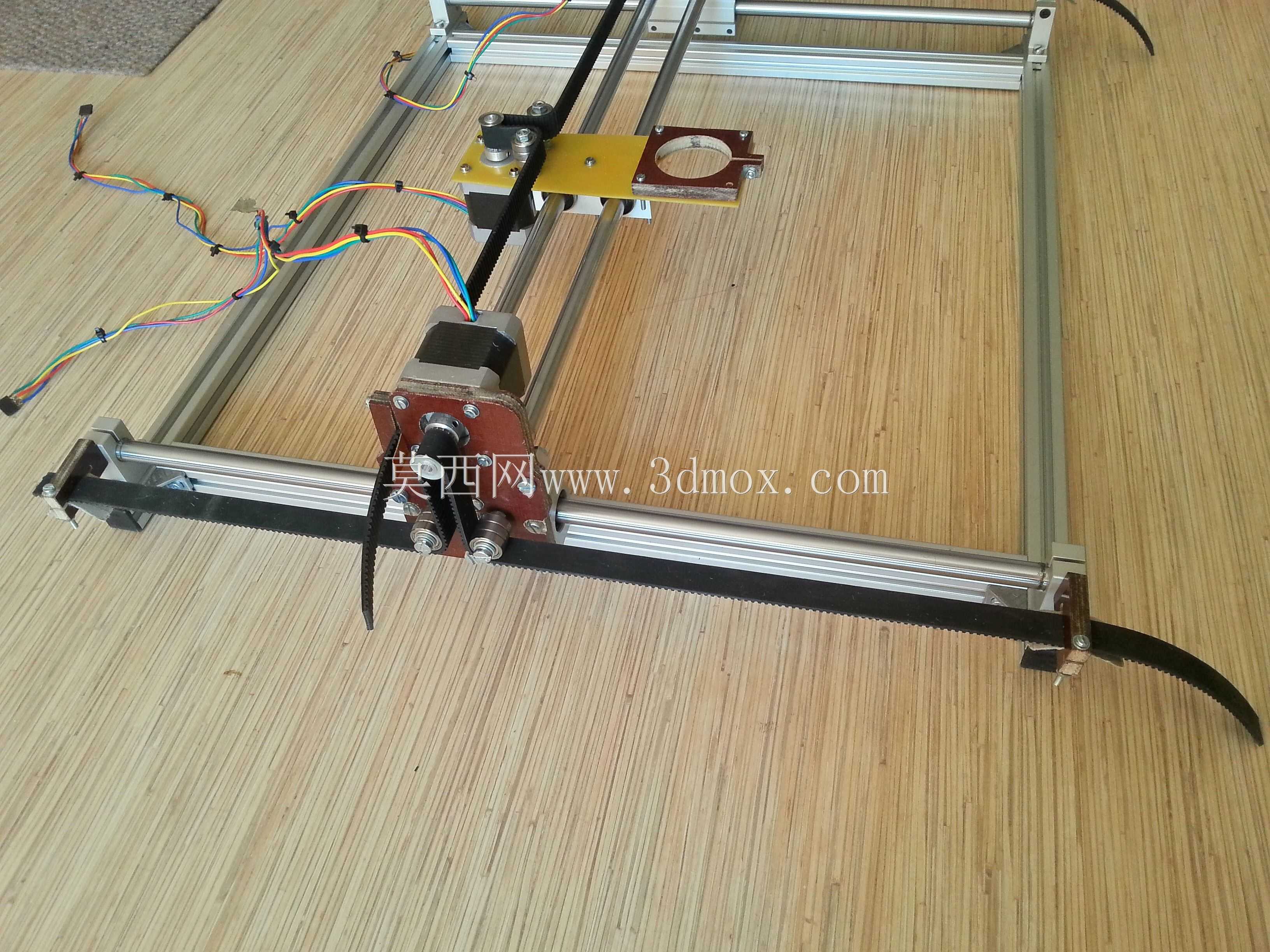

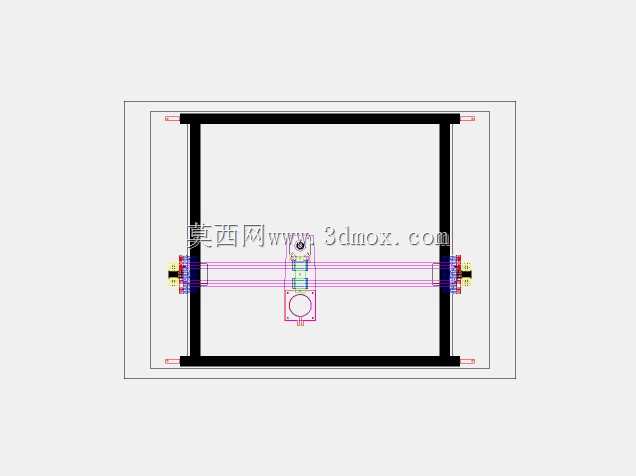

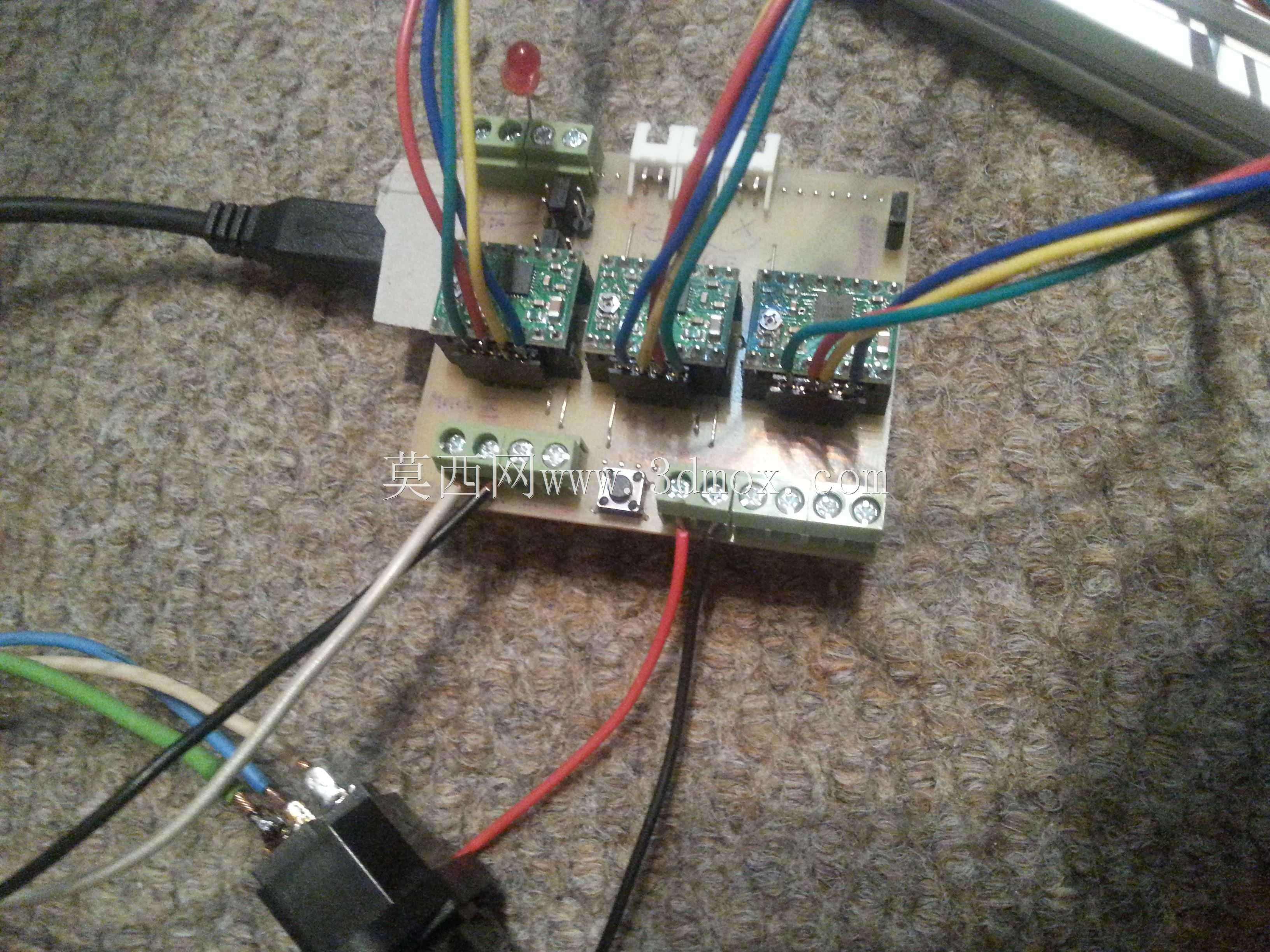

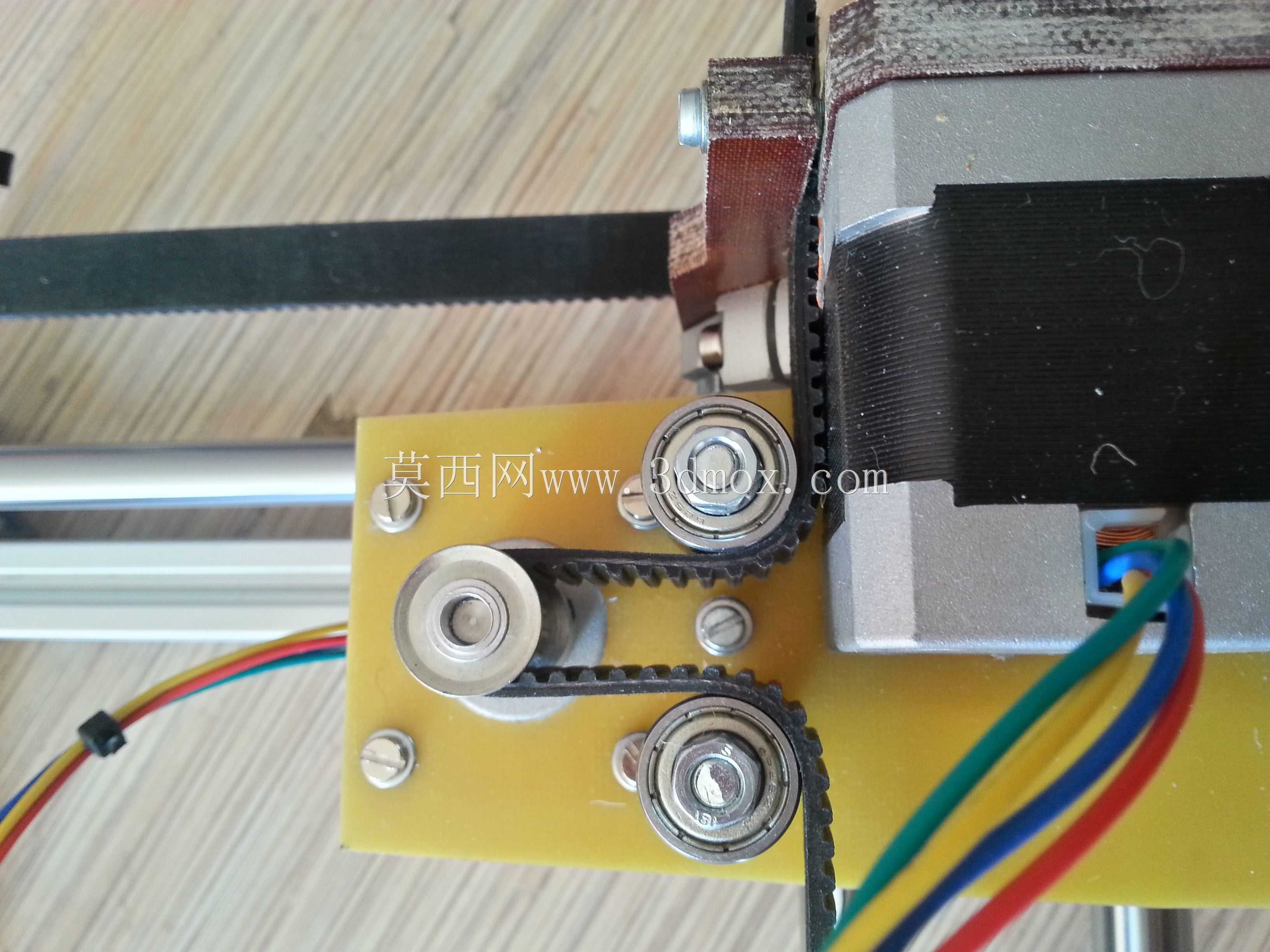

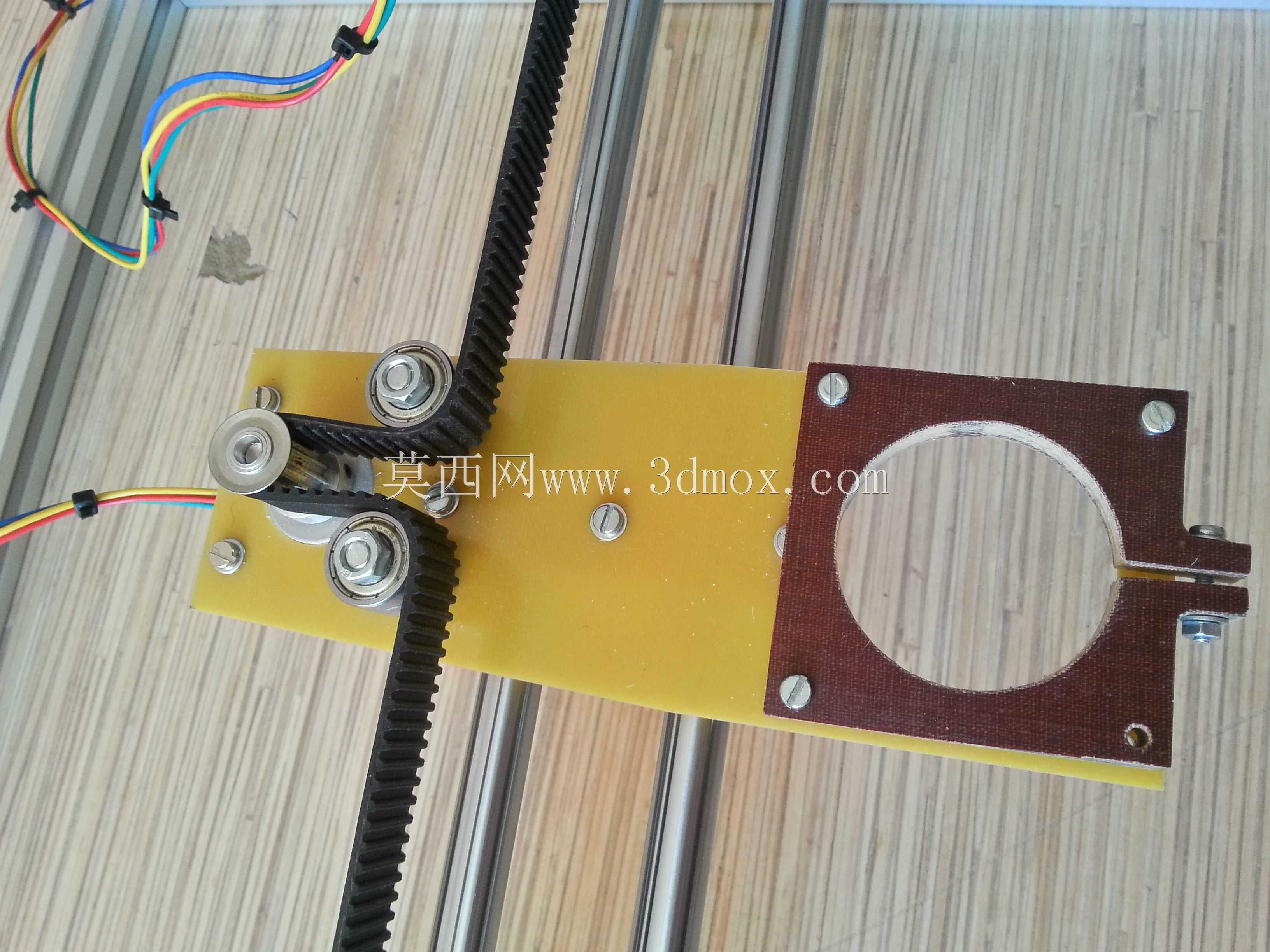

这款桌面式激光雕刻设备主要面向小型加工场景、个人DIY创作、文创产品打样以及小批量定制加工领域，能够在竹木、皮革、塑料、薄亚克力等多种非金属材质表面完成图案雕刻、文字打标、简单轮廓切割等加工任务，相比大型工业激光设备，它占地空间小、搭建成本低、操作门槛低，既可以满足手工爱好者的日常创作需求，也能适配小型文创工作室、校园创客空间的轻量化加工场景，填补了大型工业设备与手持简易雕刻工具之间的市场空白。从功能特性来看，设备采用龙门式双轴运动结构，X轴负责激光头的横向移动，Y轴负责龙门架的纵向进给，运动传动采用同步带搭配直线导轨的组合，既保证了运动过程的顺畅平稳，也能控制整体搭建成本，适配日常雕刻作业的精度需求；激光头安装位预留了标准的固定孔位与调节空间，用户可以根据加工需求更换不同功率的激光模组，也能微调激光头的焦距，适配不同厚度的加工材料；走线采用拖链收纳设计，避免设备往复运动过程中线缆出现缠绕、磨损的问题，提升设备长期运行的可靠性。在设计思路上，整体机架采用标准工业铝型材搭建，铝型材本身自带标准T型槽，不需要复杂的焊接、打孔工序，仅依靠配套的角码、螺栓就能完成整机框架的组装，既降低了加工与组装的难度，也方便用户后期根据自身需求拓展加工幅面、加装辅助配件；驱动部分采用常见的步进电机作为动力源，搭配成熟的运动控制方案，运动控制逻辑经过优化，能够保证走刀路径的平滑，避免雕刻过程中出现锯齿、错位的问题；整机结构做了轻量化设计，所有部件都采用市面容易采购的标准件，用户可以根据设计方案自行采购零件完成组装，也能根据自身的使用场景对局部结构进行改装调整。从安装边界与尺寸设计来看，设备整体采用矩形框架布局，框架外轮廓尺寸适配常规桌面的摆放空间，不会占用过多的工作台面积，有效加工幅面覆盖日常小型文创产品、手工作品的加工尺寸需求；各个运动部件的安装位都预留了足够的调节余量，导轨、同步带的张紧度都可以通过侧边的调节螺栓进行调整，不需要额外拆解整机就能完成日常维护调试；电气控制部分的安装位预留了充足的空间，方便用户放置驱动板、电源模块等电气元件，走线槽的设计也能强弱电分离，降低电气干扰对设备运行稳定性的影响。设备底部预留了脚垫安装位，可以调节整机的水平度，避免放置在不平整的工作台面上时出现机架晃动、雕刻精度下降的问题，整体结构兼顾了组装便捷性、运行稳定性与改装拓展性，能够满足不同用户的个性化使用需求。
