红色绝缘外壳母端连接插头三维结构

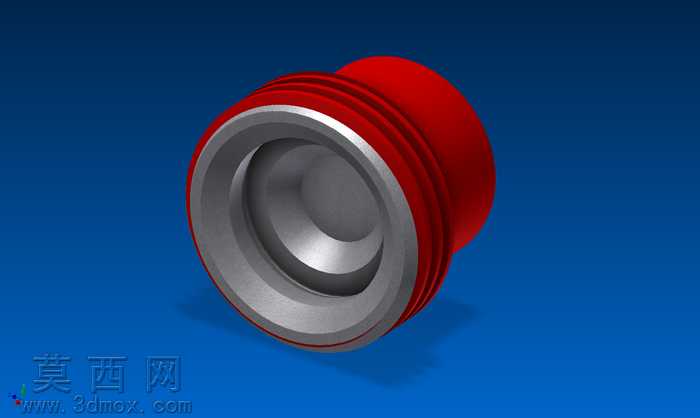

本模型为母端连接插头结构，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械连接构件的尺寸配合规范，对内外结构的公差配合逻辑做了完整还原，可直接用于结构验证、装配模拟等场景。模型整体分为外部绝缘壳体与内部金属接触腔体两大核心部分，外部绝缘壳体采用红色硬质绝缘材质设计，建模时通过回转特征构建主体轮廓，再通过环形切除特征加工出壳体外侧的多道环形密封槽，该结构可在实际装配时嵌入密封圈，实现插接后的防尘防水密封效果，壳体外侧的防滑纹理通过阵列特征均匀排布，可提升手动插拔操作时的摩擦力，避免打滑。内部金属接触腔体采用高导电金属材质设计，建模时通过多步回转特征构建出阶梯式内凹接触腔，腔体内部的接触曲面做了平滑过渡处理，可保证与公端插接头插接时的充分贴合，降低接触电阻，金属腔体与外部绝缘壳体之间设计有过盈配合的卡接结构，通过环形凸台与凹槽的配合实现两者的牢固装配，避免使用过程中出现壳体脱落、内部构件移位的问题。渲染阶段采用工业产品级渲染参数，外部红色绝缘壳体赋予哑光硬质塑料材质，调整材质的粗糙度与漫反射参数，还原绝缘工程塑料的细腻磨砂质感，同时在壳体边缘添加微小的圆角特征，避免尖锐棱角带来的加工应力集中问题；内部金属腔体赋予抛光金属材质，调整金属的反射率与高光参数，还原导电金属构件的光洁金属质感，同时在金属接触面上添加细微的纹理特征，模拟实际机加工后的表面肌理。场景搭建采用深蓝色渐变背景，搭配柔和的三点布光方案，主光源从侧上方照射，突出构件的轮廓层次与材质差异，辅助光源从侧后方补光，勾勒出红色壳体的边缘轮廓，底部添加柔和的投影效果，提升模型的立体感与真实感。设计过程中充分考虑了该类连接插头的实际使用场景，整体结构兼顾了绝缘防护、密封性能、导电接触可靠性与操作便捷性，所有结构特征均符合量产加工的工艺要求，无无法脱模、无法机加工的不合理结构，可直接用于后续的工程出图、3D打印验证或者注塑模具开发参考，模型的各部分特征均做了参数化关联，可根据实际使用需求调整尺寸规格，快速衍生出不同适配尺寸的同系列连接插头结构。
