户外便携D型握把尖头铁锹三维建模

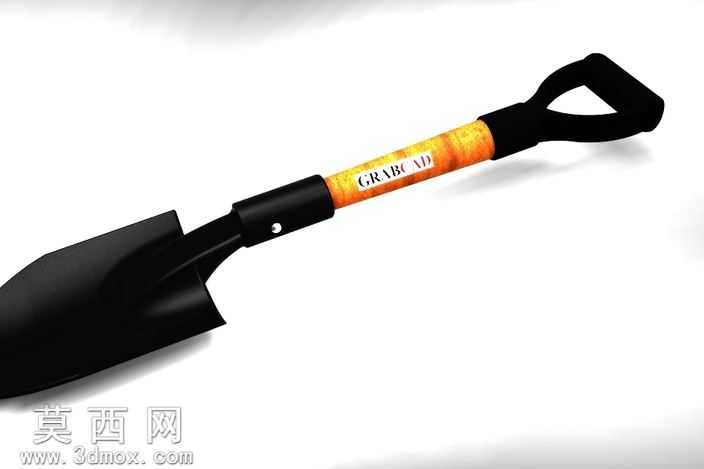

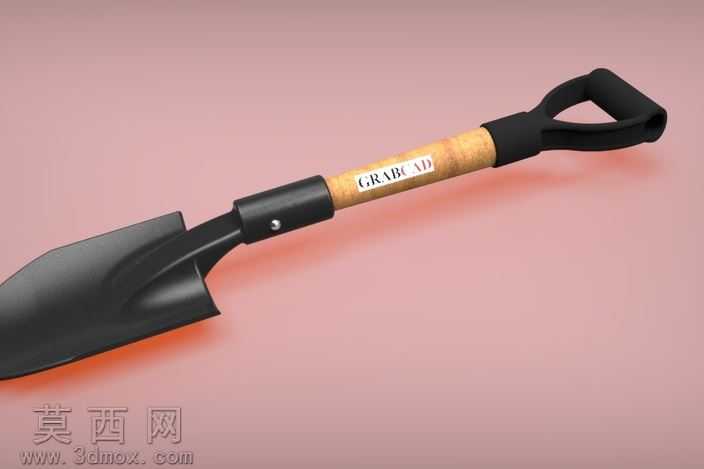

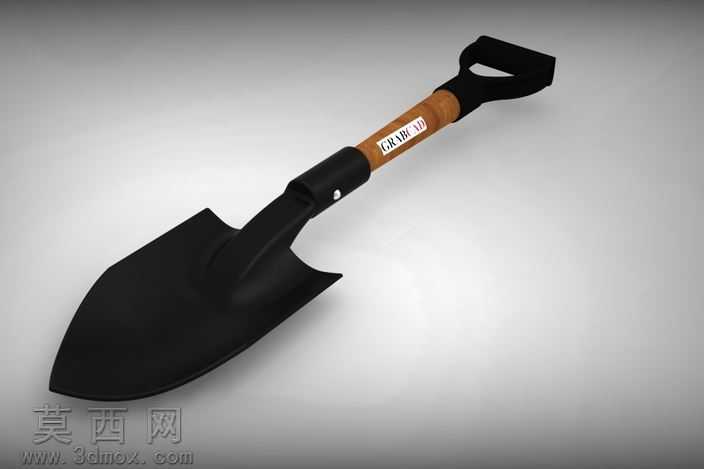

本作品为尖头便携铁锹的三维参数化建模成果，建模阶段采用Pro/ENGINEER Wildfire 5.0完成全结构设计，整体建模遵循自顶向下的设计逻辑，先通过草绘绘制铁锹铲头的尖部轮廓、弧形铲面截面曲线，利用边界混合、曲面加厚命令生成具备合理冲压弧度的金属铲头主体，还原了真实铁锹铲头边缘的切削倒角、背部加强筋结构，以及铲头与手柄连接部位的金属箍套接结构，在金属箍位置预留了铆钉装配孔位，还原实物的铆接固定结构。手柄部分采用分段建模设计，中段为木质握柄段，通过旋转命令生成圆柱基体后，添加表面的细微防滑纹理，同时还原了手柄上的标识贴片结构；手柄两端分别连接金属箍与尾部D型塑料握把，D型握把通过多截面实体命令生成符合人体工学的弧形握持结构，握把边缘做圆角过渡处理，避免尖锐棱角，还原实物握持的舒适感。材质与渲染阶段，针对不同部件匹配对应材质属性：金属铲头与连接箍采用哑光黑色金属材质，调整金属粗糙度参数模拟钢制工具表面的磨砂喷涂质感，添加细微的颗粒凹凸贴图还原真实工具表面的细微质感；木质握柄段采用胡桃木材质，调整木纹纹理走向与手柄轴向平行，设置合适的漫反射与高光参数还原实木的温润质感；尾部D型握把采用黑色硬质工程塑料材质，调整材质反光度模拟磨砂塑料的哑光效果。场景搭建采用浅灰色渐变背景，布置三点式渲染光源，主光源从侧上方打亮铲头曲面，突出铲头的弧形立体感，辅光源补亮手柄暗部避免细节死黑，轮廓光勾勒模型边缘提升整体层次感，最终渲染效果清晰呈现铁锹各部件的结构衔接与材质差异。建模过程中所有部件均保留参数化建模历史，可根据实际使用需求调整铲头长度、手柄直径、握把尺寸等参数，适配不同使用场景下的铁锹尺寸需求，整体结构完全还原实物的装配逻辑，各部件之间无干涉，可直接用于后续的工程出图、3D打印验证或者产品展示使用，建模过程中对铲头的受力弧度、手柄的握持比例都做了符合人体工学的优化，确保模型结构符合真实工具的使用逻辑。
